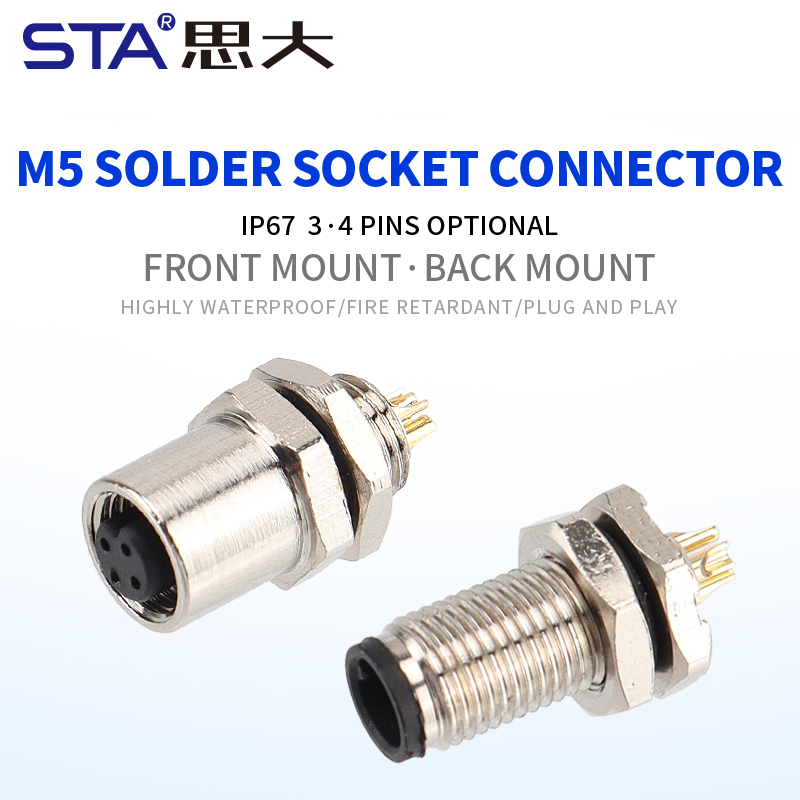

M5 Solder Socket
| Гнездо под пайку M5: | |
|---|---|
| Количество контактных сердечников: | |
| SKU: | |
| штат: | |
| Количество: | |
1. Компактная конструкция и высокая прочность
Литой разъем M5 имеет компактный форм-фактор, подходящий для использования в ограниченном пространстве промышленных систем автоматизации. Литой корпус повышает прочность и предотвращает натяжение кабеля, обеспечивая долговременную стабильность.
2. Превосходная водонепроницаемость (степень защиты IP67)
Благодаря степени водонепроницаемости IP67 этот разъем обеспечивает полную защиту от пыли и влаги, сохраняя надежность сигнала на открытом воздухе или в условиях повышенной влажности.
3. Превосходная передача сигнала

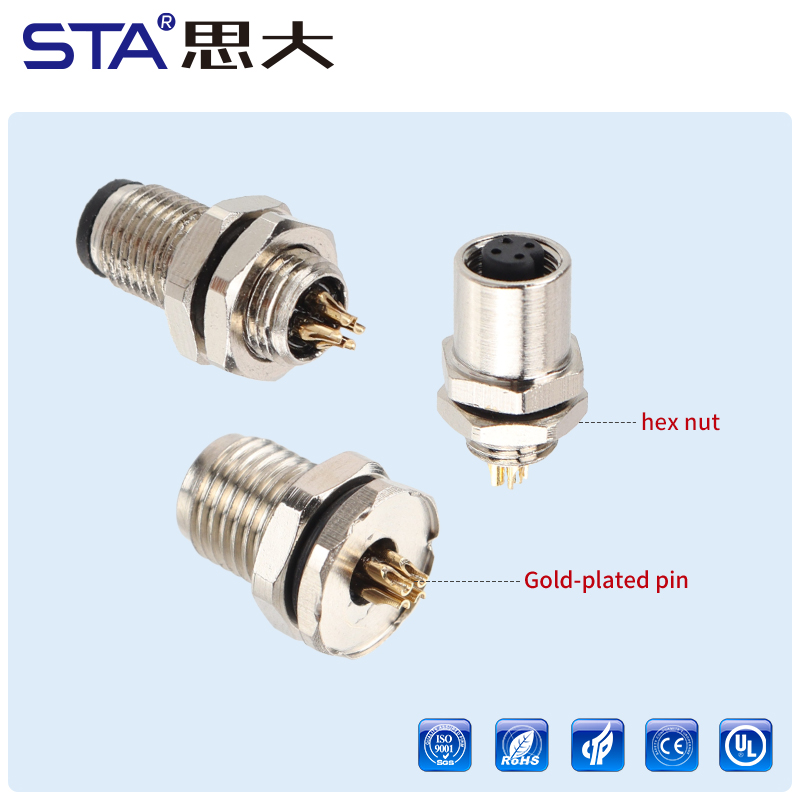

Позолоченные контакты обеспечивают низкое контактное сопротивление (<10 мОм) и высокую проводимость, снижая потери сигнала в разъемах сенсорных кабелей, используемых в прецизионном оборудовании.
4. Возможность настройки кабеля и контактов
Разъем M5 доступен с 3-контактной или 4-контактной компоновкой и настраиваемой длиной кабеля (0,5–10 м). Он отвечает различным требованиям промышленности и автоматизации.
5. Надежное соединение для суровых условий эксплуатации
Изготовленный из высокопрочных материалов ТПУ/ПВХ, он устойчив к воздействию масел, вибрации и химических веществ, что делает его надежным выбором для соединителей промышленной автоматизации.

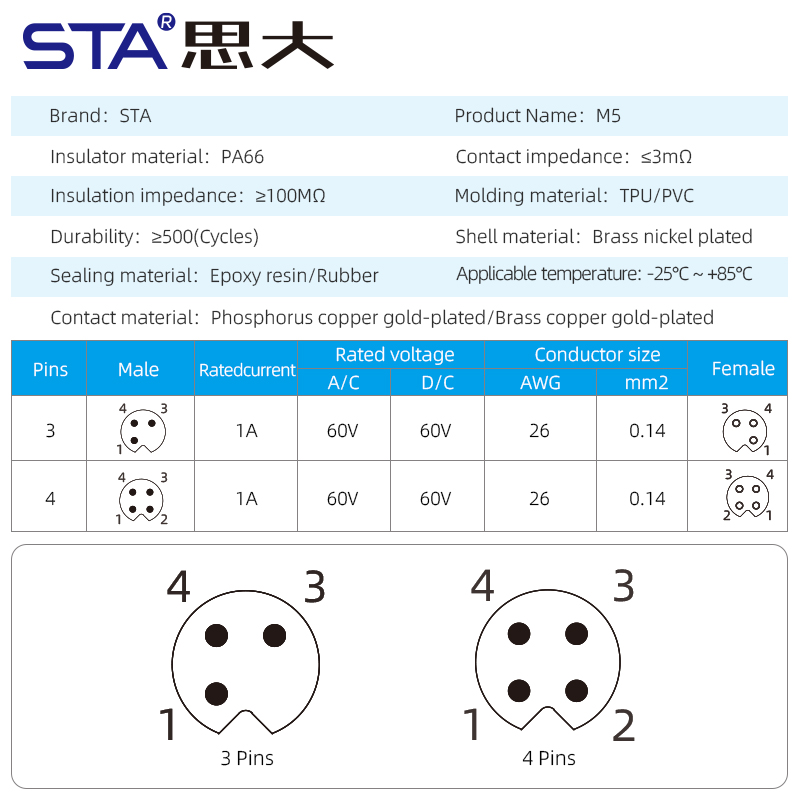

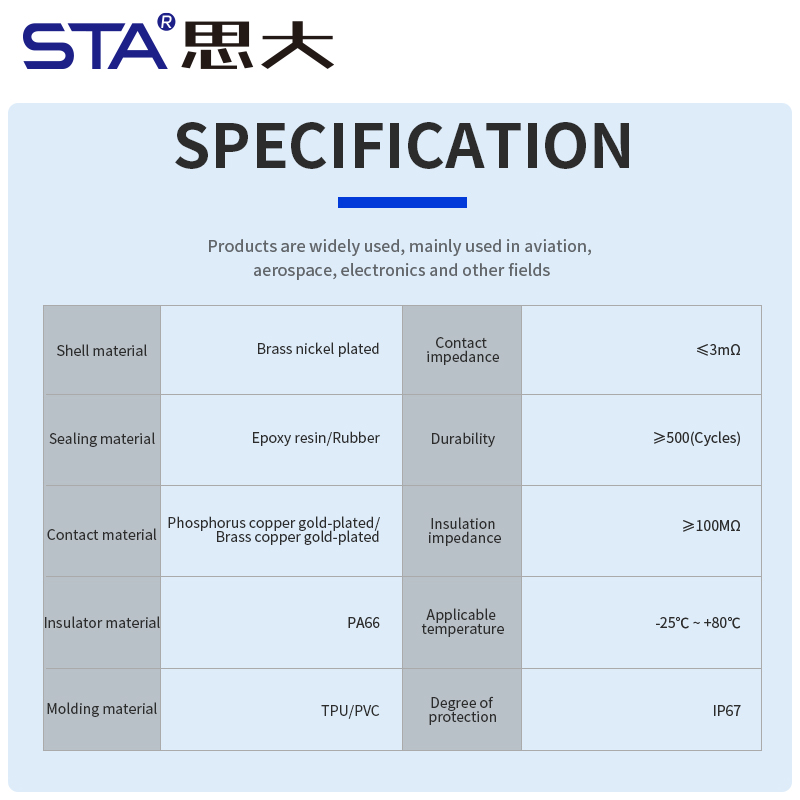

| Артикул | Характеристики |

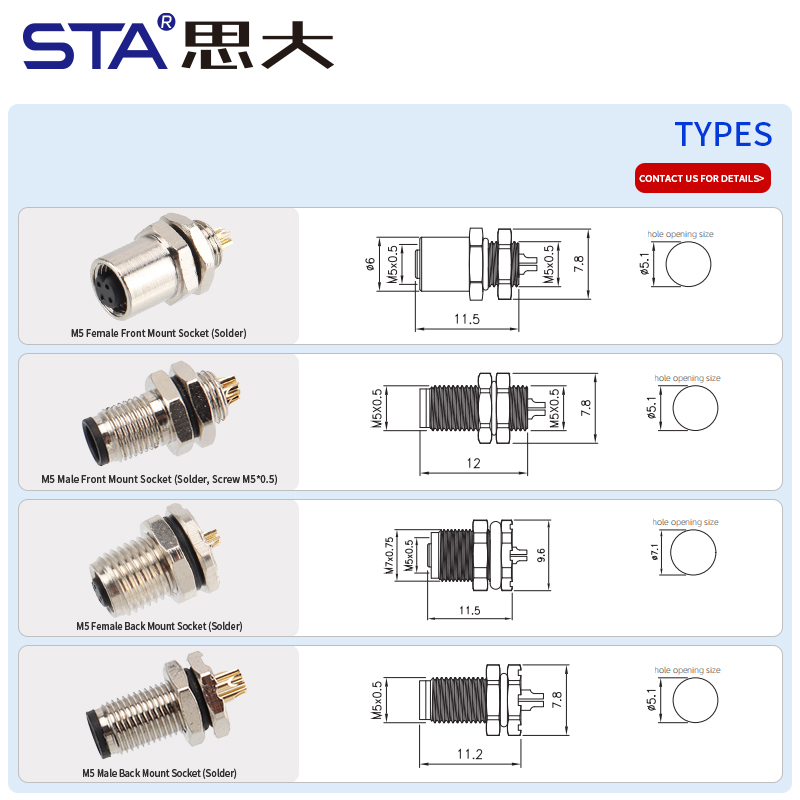

| Тип разъёма | M5, паяное исполнение, гнездо для панельного монтажа (фронтальное / тыльное) |

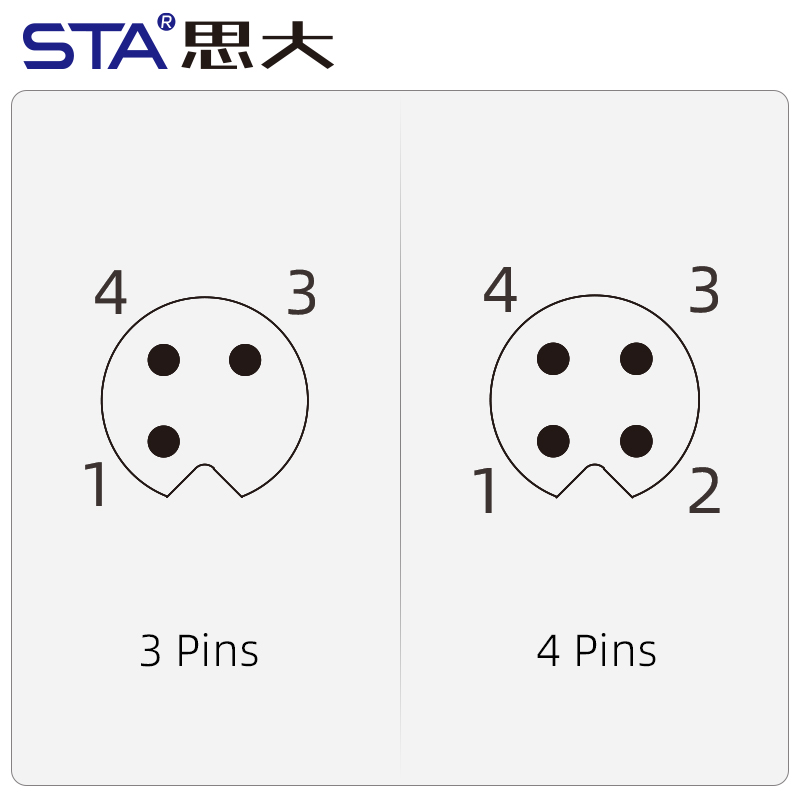

| Количество контактов | 3 / 4 штифта |
| Пол | Переднее крепление / Заднее крепление |
| Тип кабеля | Припой |
| Номинальное напряжение | Мужской / Женский |
| Номинальный токCurrent | 60V AC/DC |
| Сопротивление контактов | 1A |
| Сопротивление изоляции | ≤10mΩ |
| Диапазон температур | ≥100MΩ |
| Степень водонепроницаемости | -25°C ~ +85°C |
| Длина кабеля | IP67 (с ответным разъемом) |
| Количество циклов соединения | PA66 / Латунь с никелевым покрытием |
| Тип замка | Позолоченная латунь |
| Выход кабеля | ≥500 циклов |
Промышленные датчики: Идеально подходят для датчиков приближения, давления и температуры, требующих подключения на печатной плате.
Системы автоматического управления: Используются в компактных устройствах и контроллерах для передачи сигналов.
Измерительные приборы: Обеспечивают стабильное соединение для модулей сбора данных и тестирования.
Светодиодное осветительное оборудование: Подходит для плат управления светодиодами и осветительных приборов на печатных платах.
Медицинские и лабораторные приборы: Обеспечивают компактный и надежный интерфейс для прецизионных приборов.

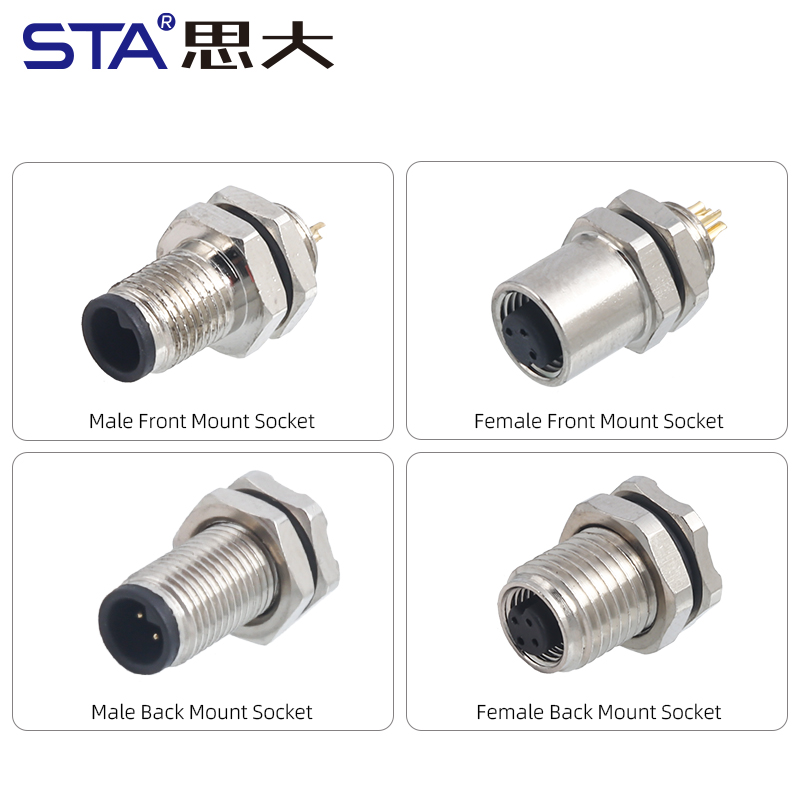

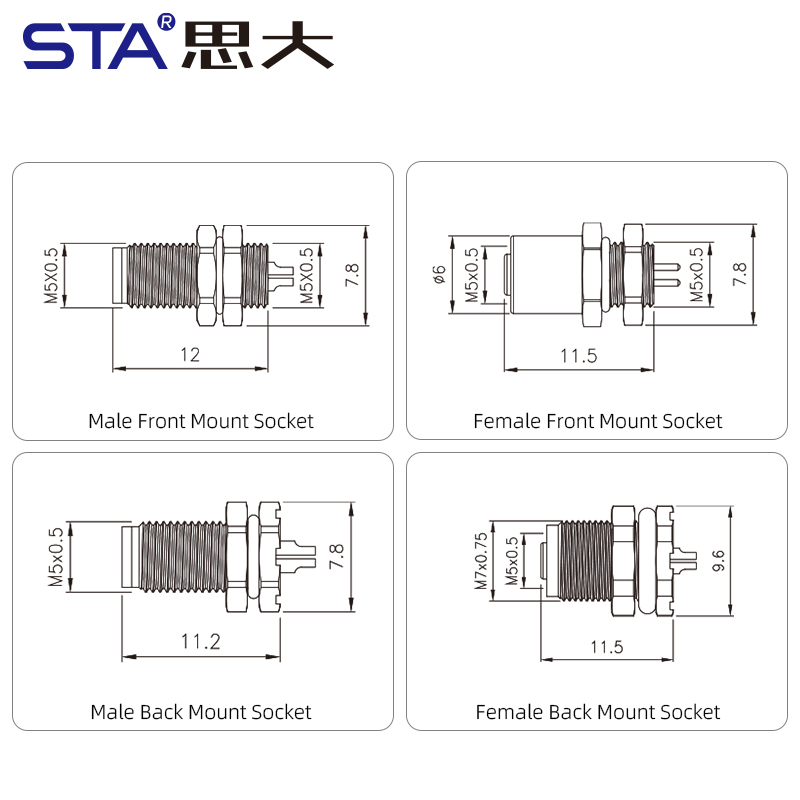

В1: В чём разница между версиями с передним и задним креплением?
О1: Версия с передним креплением устанавливается снаружи панели, а версия с задним креплением — изнутри, что обеспечивает гибкие возможности сборки для различных конструкций оборудования.
В2: Может ли розетка M5 для печатной платы обеспечить степень защиты IP67?

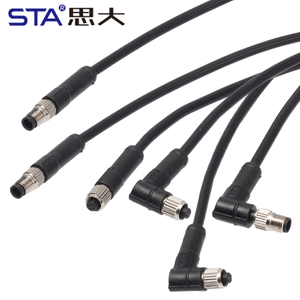

О2: Да. При правильном соединении с литой вилкой STA M5 она достигает степени водонепроницаемости IP67, защищая от пыли и влаги.
В3: Совместима ли эта розетка с другими разъёмами M5?

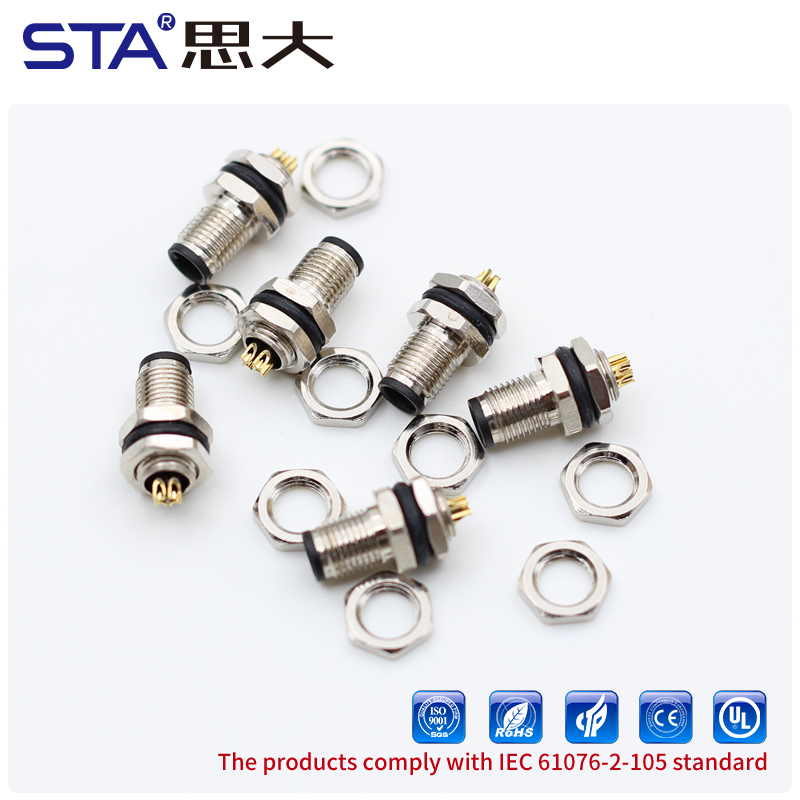

О3: Да, розетка STA M5 для печатной платы соответствует стандарту IEC 61076-2-105 и полностью совместима с большинством промышленных разъёмов M5.
В4: Можно ли изменить расположение выводов или тип резьбы на панели?
О4: Да. STA предлагает OEM-кастомизацию, включая количество выводов, варианты покрытия и размеры резьбы по запросу.
В5: В каких отраслях обычно используются розетки M5 для печатной платы?
A5: Широко используется в автоматизации, производстве датчиков, робототехнике и прецизионном измерительном оборудовании.
