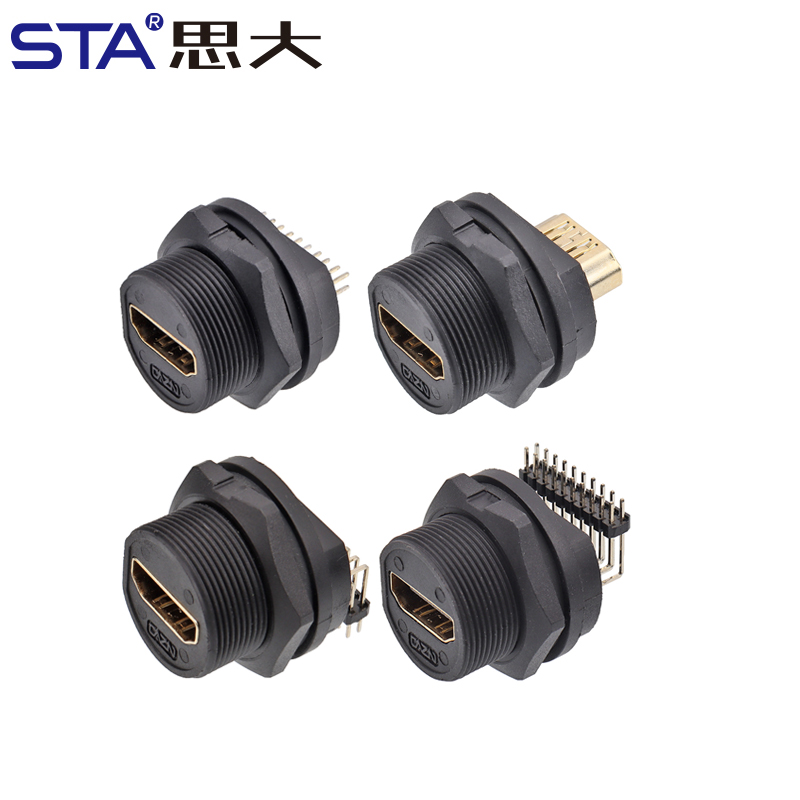

Flexible back-mount design for panel and PCB use
Multiple receptacle structures allow easy integration into control cabinets, embedded devices, and compact electronic assemblies.
Wide HDMI compatibility up to 8K
Supports HDMI 2K, 4K, and 8K standards, enabling stable high-definition video and audio transmission for modern display systems.
Threaded coupling with secure locking
13/16"-28UNS threaded interface prevents loosening from vibration, ensuring dependable connections in industrial environments.
IP67 waterproof and dustproof protection
Sealed housing effectively blocks water, dust, and contaminants, making the connector suitable for outdoor and harsh conditions.
Durable materials and long service life
Gold-plated copper contacts and reinforced engineering plastics provide low contact resistance and durability over 500 mating cycles

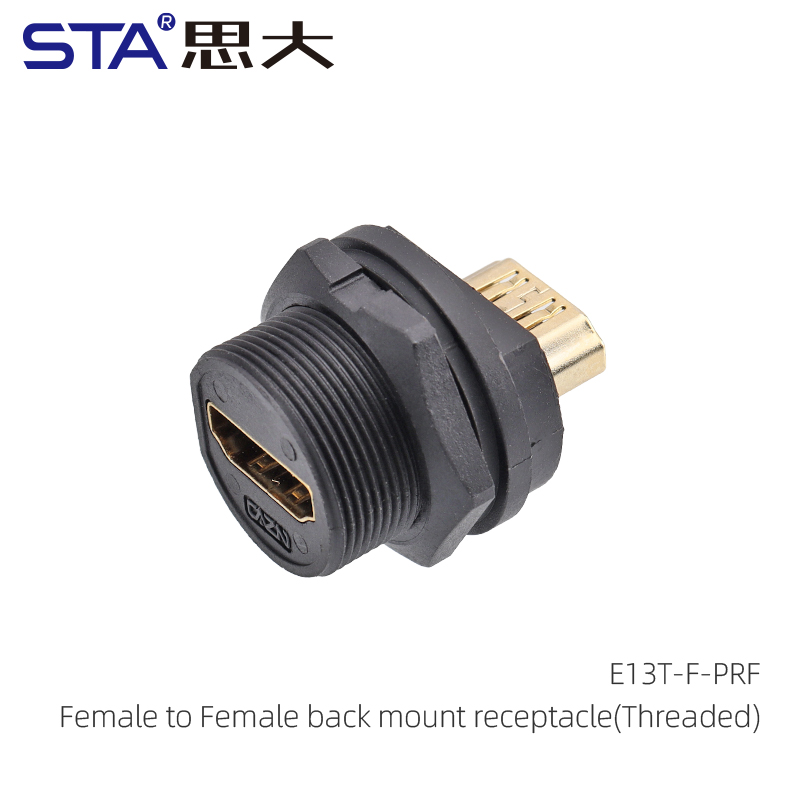

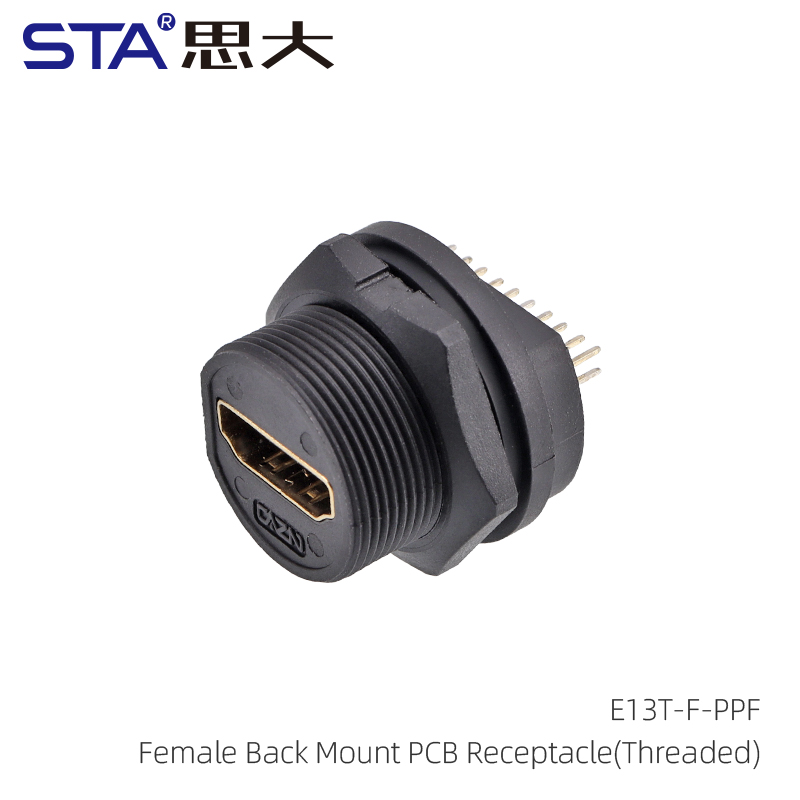

HDMI Female to Female back mount Receptacle(Threaded) | HDMI Female Back Mount PCB Receptacle(Threaded) |
 |  |
| Артикул | Характеристики |
| Серия продукта | Герметичное гнездо HDMI |
| Тип разъема | Панельный разъём, задний монтаж (Back Mount Socket) |
| Ориентация | Прямой / угловой |
| Стандарт HDMI | HDMI 4K, HDMI 8K |
| Тип соединения | Резьбовое (T) |
| Резьбовой стандарт | 13/16"-28UNS |
| Экранирование | Да / Нет (опционально) |
| Материал корпуса | PA66, нейлон, усиленный нейлон, силикон |
| Материал контактов | Позолоченная медь |
| Способ окончания | Пайка / монтажная пластина |
| Контактное сопротивление | ≤ 30 мΩ |
| Сопротивление изоляции | ≥ 100 МОм (DC 500 В) |
| Номинальный ток | 50 мА |
| Степень защиты | IP67 |
| Температурный диапазон | –40 °C … +105 °C |
| Механический ресурс | ≥ 500 циклов |
Русский: Панели промышленного управления и оборудование для автоматизации
Русский: Уличные светодиодные (LED) дисплеи и цифровые вывески (digital signage)
Русский: Встраиваемые мультимедийные и видеотерминалы ( Встроенные мультимедийные системы и видеотерминалы)
Русский: Защищенные электронные корпуса и шкафы (Ударопрочные электронные корпуса и шкафы)
Русский: OEM-устройствам, требующим герметичных интерфейсов HDMI
1. Какие разрешения HDMI поддерживает этот разъем?
Он поддерживает стандарты HDMI 2K, 4K и 8K для передачи сигнала высокой четкости.
2. В чем преимущество резьбового соединения?
Резьбовая фиксация повышает виброустойчивость и предотвращает случайное отсоединение.

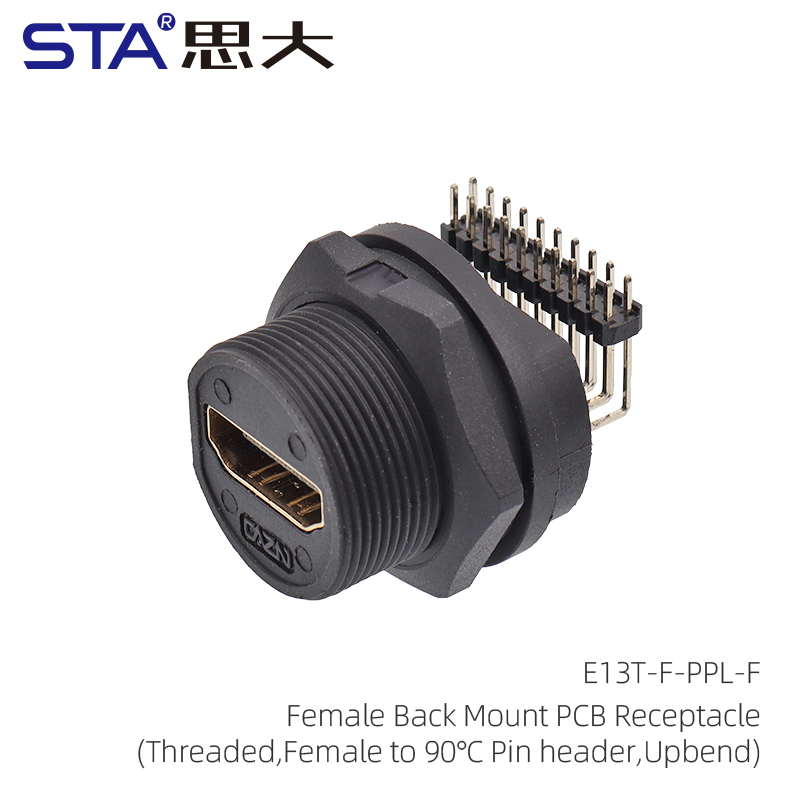

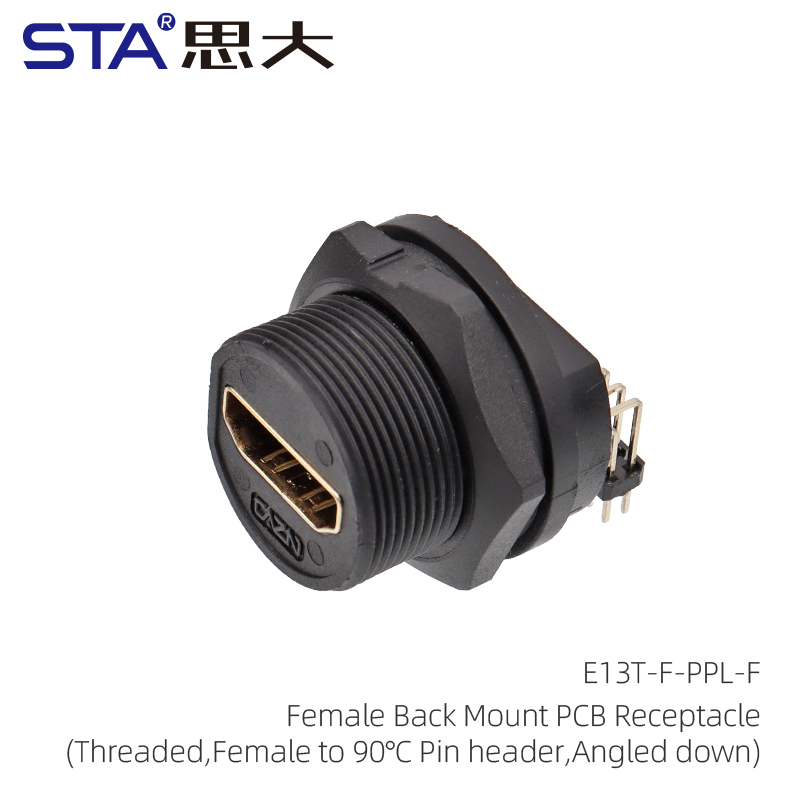

3. Доступны ли версии с угловыми контактами на печатной плате?
Да, предлагаются варианты с угловыми контактами на печатной плате как с направленными вверх, так и с направленными вниз контактами под углом 90 градусов.
4. Подходит ли этот HDMI-разъем для использования на открытом воздухе?
Да, степень водонепроницаемости IP67 делает его подходящим для использования на открытом воздухе и в промышленных условиях.
