Просмотры:0 Автор:STA Connector Время публикации: 2026-06-16 Происхождение:Работает

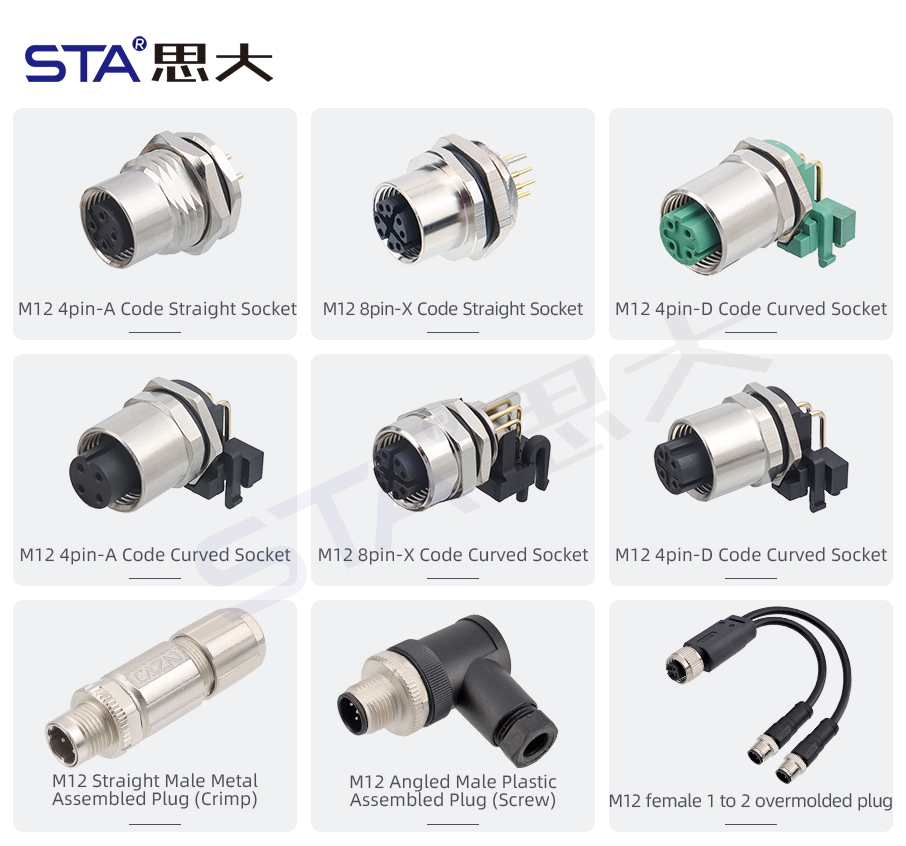

| Артикул (Код STA) | Конкретное применение на экранах | Сценарий и конфигурация кабеля | Сертификаты |
|---|---|---|---|
| M12A-02PDF-GM-1000V | Питание LED-экранов на уличных фонарях и базовых вывесок | Сценарий чистой подачи питания; идеально подходит для простых светодиодных устройств, требующих только ввода питания. | CE, RoHS, UL |
| M12A-03PDM-GM-1000V | Передача сигналов датчиков | Оптимально для интерфейсов управления наружных экранов, требующих ограниченного количества сигнальных линий. | CE, RoHS, UL |
| M12A-04PDM-GM-1000U | Питание + сигнал для LED/LCD экранов; разъемы со встроенными LED-индикаторами состояния | Самая универсальная спецификация; одновременно передает питание и основные сигналы. Широко используется в уличных рекламных киосках. | CE, RoHS, UL |
| M12A-05PAF-GM-1000U | Параллельная передача нескольких сигналов | Лучший выбор для мультимедийных систем, требующих защищенной маршрутизации нескольких каналов параллельных управляющих сигналов. | CE, RoHS, UL |
| M12A-06PAM-GM-1000V | Сложные интерфейсы данных и сигналов управления | Разработано для высокоинтегрированных промышленных панелей дисплеев и передовых коммерческих мониторов. | CE, RoHS, UL |
Всепогодная герметичность класса IP67/IP68: Кабельные сборки M12 оснащены прецизионными резиновыми уплотнительными кольцами и литыми корпусами, что обеспечивает полную защиту от пыли. Они выдерживают длительное погружение в воду и мойку струями высокого давления, сохраняя внутренние цепи сухими даже во время сильных ливней.
Резьбовая фиксация против вибраций: В отличие от обычных штекеров, которые со временем расшатываются, в разъемах M12 используется прочная металлическая резьбовая структура. После затягивания она устойчива к высоким механическим нагрузкам и постоянным вибрациям. Это гарантирует отсутствие микроразрывов сигнала, даже если экраны установлены на вибрирующих конструкциях: вдоль автомагистралей, на мостах или на железнодорожных станциях.
Экранирование 360° от электромагнитных помех (EMI): Встроенная металлическая оплетка эффективно блокирует высокочастотные электрические шумы от расположенных рядом инверторов, мощных двигателей и электросетей. Это гарантирует чистую передачу видеоданных без потери кадров для стабильной и четкой картинки.
Основанная в 2008 году со штаб-квартирой в Шэньчжэне и производственной базой в Хуэйчжоу, STA Electronics является лидером в области интегрированных интерконнект-решений. Наши заводы сертифицированы по стандартам ISO9001 и IATF 16949.
Наш широкий портфель включает разъемы европейского стандарта, клеммные колодки, авиационные штекеры, тяжелые разъемы и коаксиальные кабели. Мы предоставляем гибкие кастомизированные решения для передачи энергии, данных и сигналов в промышленной автоматизации, возобновляемой энергетике (солнечные батареи и накопители), телекоммуникациях (базовые станции 5G) и беспилотном транспорте по всему миру.
Свяжитесь с инженерами STA сегодня для получения технических паспортов, 3D CAD-моделей или коммерческого предложения на готовые кабельные сборки M12!
Вопрос 1: Почему для наружных LED-экранов разъем M12 лучше, чем стандартные штекеры?**
Уличные дисплеи требуют надежной защиты от влаги и постоянной вибрации. Круглые разъемы M12 обеспечивают класс водонепроницаемости IP67/IP68 и надежную резьбовую фиксацию. Такое сочетание предотвращает протечки во время ливней и исключает микроразрывы сигнала, вызванные вибрациями конструкций, что делает их намного надежнее стандартных коммерческих разъемов RJ45 или push-pull.
Вопрос 2: Какие типы кодировок и количество контактов M12 используются для питания и данных LED-экранов?**
2-Pin / 3-Pin (A-Coded):** Обычно применяются для чистой подачи низковольтного питания постоянного (DC) или переменного (AC) тока на панели дисплея.
4-Pin / 5-Pin (A-Coded):** Используются для комбинированной передачи питания и низкоскоростных сигналов диагностики/датчиков.
D-Coded / X-Coded (4 или 8 контактов): Применяются, когда экрану требуется высокоскоростная передача данных по Industrial Ethernet (например, трансляция видеопотока высокого разрешения на рекламные щиты).
Вопрос 3: Совместима ли серия кабелей M12 от STA Electronics с продукцией ведущих европейских и американских брендов?
Да. Разъемы STA M12 строго соответствуют международным стандартам IEC 61076-2-101 и UL 1059. Они на 100% совместимы, сочленяются и взаимозаменяемы с линейками продуктов таких гигантов индустрии, как Binder, TE Connectivity и Phoenix Contact. STA предлагает высоконадежную альтернативу с более короткими сроками поставки для отделов закупок по всему миру.
