Высокоскоростной стандарт USB 3.1: Разработан для обеспечения передачи данных на скорости до 10 Гбит/с, что критически важно для современных систем сбора данных, промышленного IIoT и высокоскоростного оборудования.
Универсальный реверсивный Type-C: Использование актуального интерфейса USB-C упрощает подключение и исключает ошибки ориентации штекера, повышая удобство эксплуатации в полевых условиях.
Максимальная степень защиты IP68: Система герметизации с применением высококачественных уплотнителей гарантирует полную защиту от пыли и длительного погружения в воду, позволяя эксплуатацию в самых суровых промышленных средах.

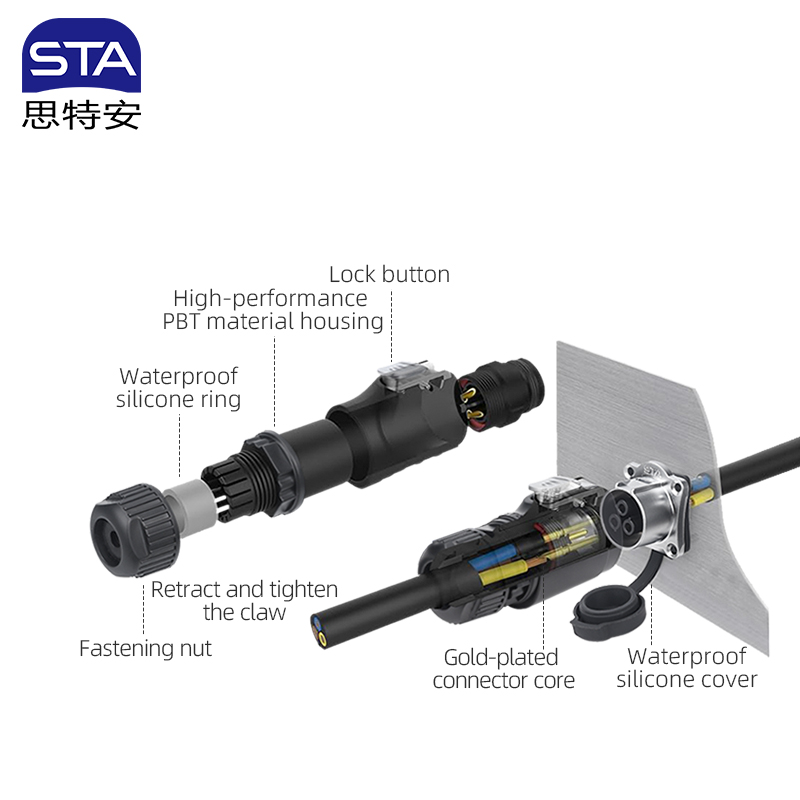

Надежная нажимная фиксация (Press-lock): Механизм обеспечивает быстрое и легкое сопряжение, при этом гарантируя прочное и виброустойчивое соединение, что важно для мобильных и динамических систем.
Промышленные материалы и сертификация: Корпус из ударопрочного негорючего PBT-пластика и цинкового сплава выдерживает температуры от -25°C до +85°C и сертифицирован TUV, CE, RoHS.
| Характеристика | Спецификация |
| Серия продукта | SL16 Type-C Водонепроницаемый |
| Тип исполнения | Прямой штекер (пластик) + Фланцевая розетка (металл) |
| Степень защиты | Стандарт IP65 (Опции IP67, IP68) |
| Стандарт USB | USB 2.0, USB 3.0, USB 3.1 (Gen 2) |
| Механизм фиксации | Нажимной (Press-lock) |
| Материал корпуса | ПБТ (огнестойкость V-0), цинковый сплав |
| Материал контактов | Медь с золотым напылением |
| Номинальный ток/напряжение | 5A / 20 V AC |
| Механический ресурс | Более 500 циклов |
| Стандарты соответствия | TUV, UL, CE, RoHS |

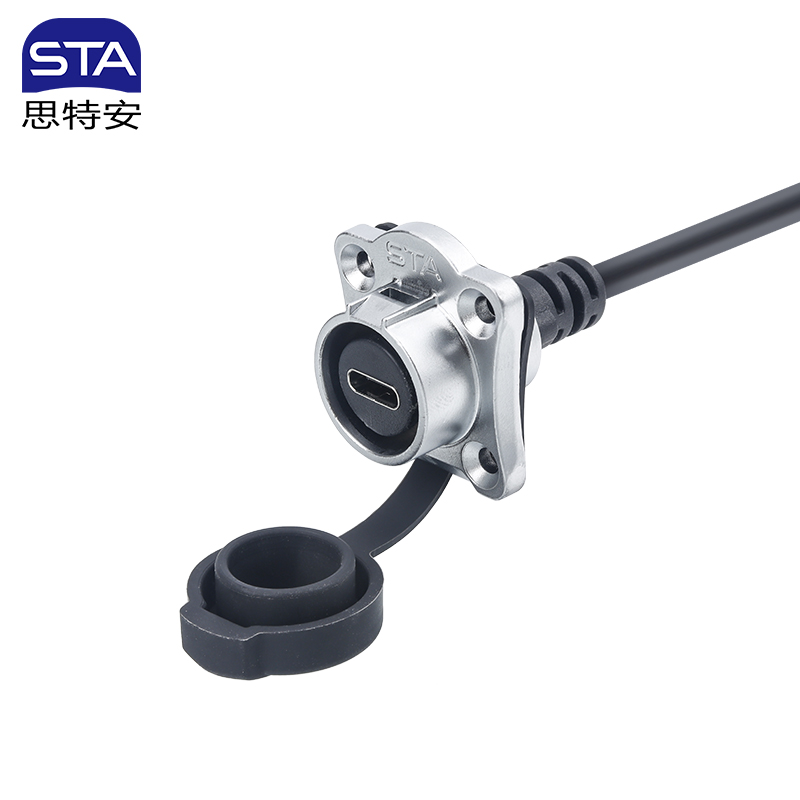

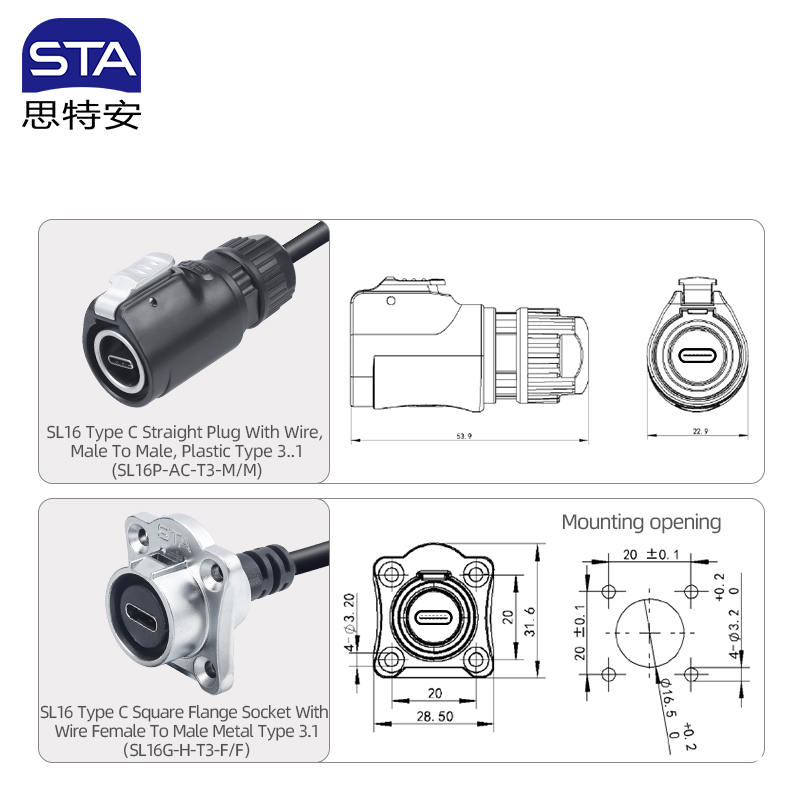

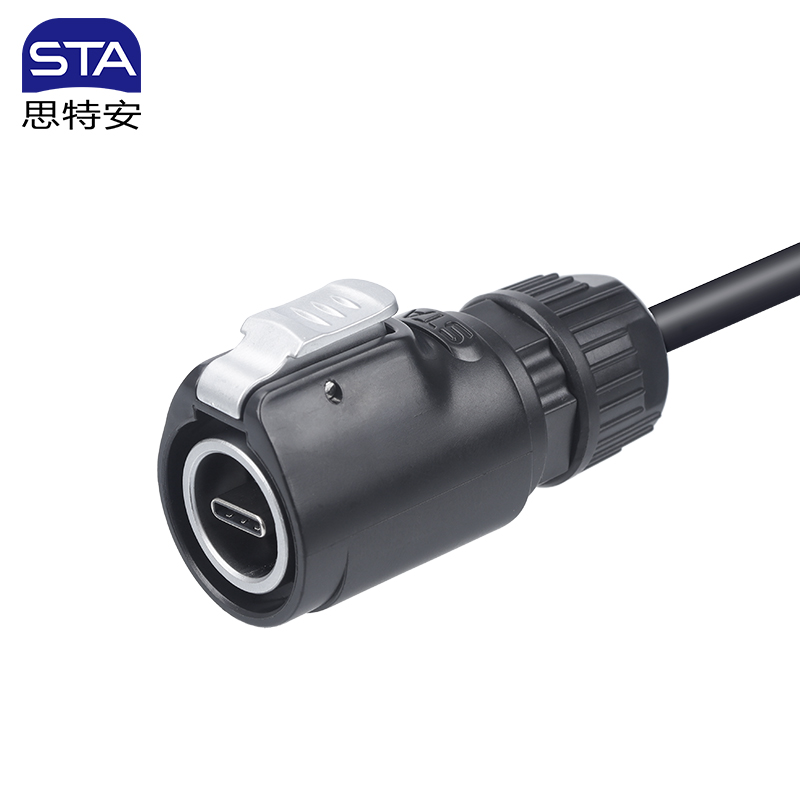

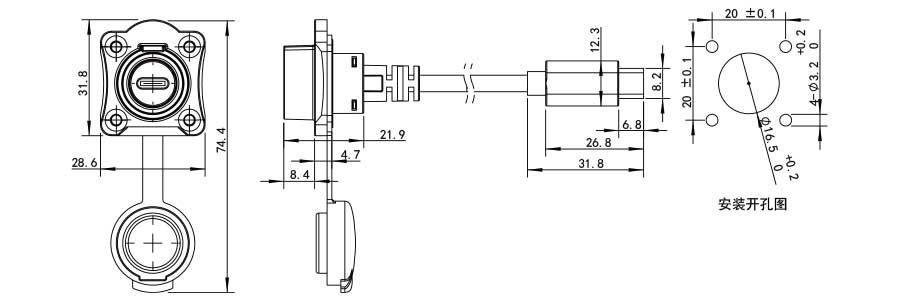

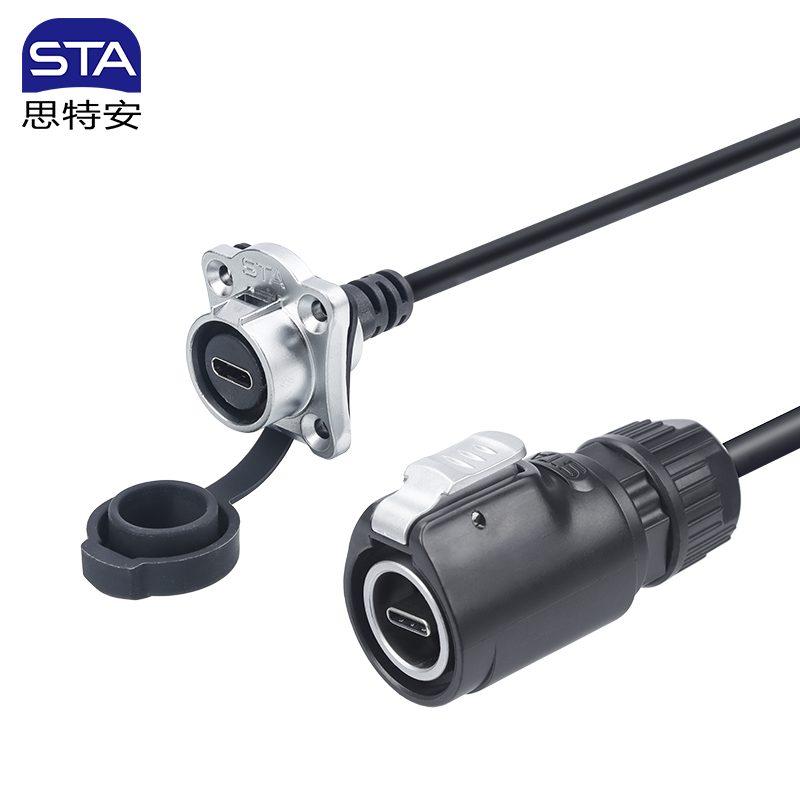

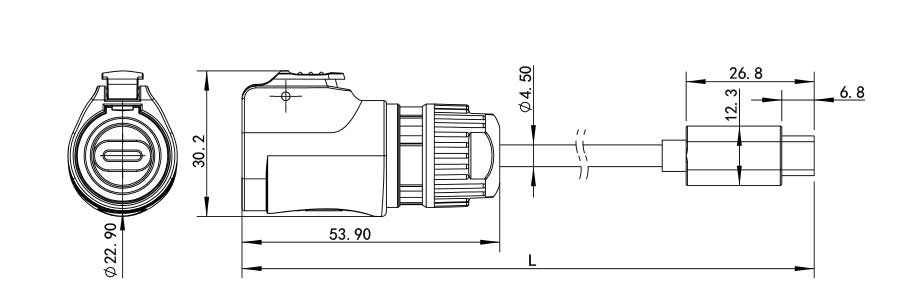

| Прямой штекер SL16 типа C с проводом, штекер-штекер, пластиковый, тип 3..1 | SL16 Тип C Квадратный фланцевый разъем с проводом, гнездо-папа, металлический тип 3.1 |
 |  |

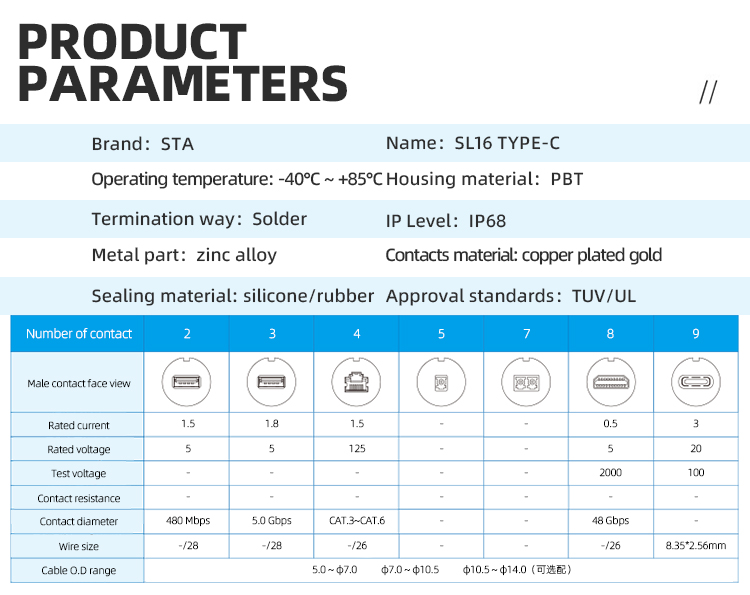

Тип данных | USB2.0 | USB3.0 | RJ45 | HDMI | TYPE-C |
Вид изолятора спереди |  | |  |  |  |
Номинальный ток | 0.5A | 0.9A | 1.5A | 0.5A | 5A |
Номинальное напряжение | 5(AC.V) | 5(AC.V) | 125(AC.V) | 5(AC.V) | 20(AC.V) |
| Стандартная модель | 2.0 | 3.0 | CAT6 | 2.1 | USB3.1 |
Технические характеристики проводника | -/28(mm²/AWG) | -/28(mm²/AWG) | -/26(mm²/AWG) | -/26(mm²/AWG) | 8.35*2.56mm |
| Сопротивление изоляции | ≥5000MΩ | ||||
Выдерживаемое напряжение | 1(KV) | 1(KV) | 1(KV) | 1(KV) | 0.3(KV) |
| Класс защиты | Стандартный IP65 / Дополнительные IP67 и IP68 | ||||
| Механическая жизнь | ≥500 Cycles | ||||
| Способ подключения | Сварка, завинчивание | ||||
| Рабочая температура | -25℃ ~ +85℃ | ||||
| Корпусные/изоляционные детали | Сплав ПБТ | ||||
| Металлические детали | Цинковый сплав с хромовым покрытием | ||||
| Контактные штыри | Медный сплав с золотым покрытием | ||||
| Водонепроницаемый материал | силикон/резина | ||||
| Класс огнестойкости | UL94-V0 | ||||
Промышленная автоматизация: Интеграция герметичных USB-C портов для подключения датчиков, систем машинного зрения и промышленных контроллеров.
Уличное оборудование: Подключение водонепроницаемых USB Type-C устройств в системах “Умного города”, точках доступа Wi-Fi и камерах.
Морское и судовое оборудование: Применение судовых USB-C коннекторов в системах навигации и связи на открытых палубах, устойчивых к соленой воде.
Портативная диагностика: Использование надежных USB Type-C разъемов в полевом измерительном и диагностическом оборудовании.
Тестовое оборудование: Применение в составе промышленного тестового оборудования, требующего высокоскоростной и защищенной передачи данных.
В1: Поддерживает ли этот разъем полную скорость USB 3.1 (10 Гбит/с)?
Да, серия SL16 Type-C специально разработана для обеспечения полной пропускной способности стандарта USB 3.1 Gen 2 при использовании соответствующего кабеля.
В2: В чем преимущество использования Type-C в промышленности?
Основное преимущество — универсальность, высокая скорость и симметричный дизайн штекера, который исключает неправильное подключение и упрощает работу техников.
В3: Насколько надежен замок Press-lock при вибрациях?
Механизм нажимной фиксации обеспечивает очень плотное и прочное соединение, специально разработанное для противодействия вибрационным нагрузкам в промышленных условиях.
В4: Поставляется ли розетка с защитной крышкой?
Да, квадратная фланцевая розетка SL16 комплектуется пылевлагозащитной крышкой для поддержания класса IP68 в разомкнутом состоянии.
