C4
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |
Позолоченные контакты и экранированный низкошумный кабель обеспечивают надежную передачу данных для PCB-датчиков, виброконтроля, структурных испытаний и промышленных измерительных систем с трехосевыми сенсорами.

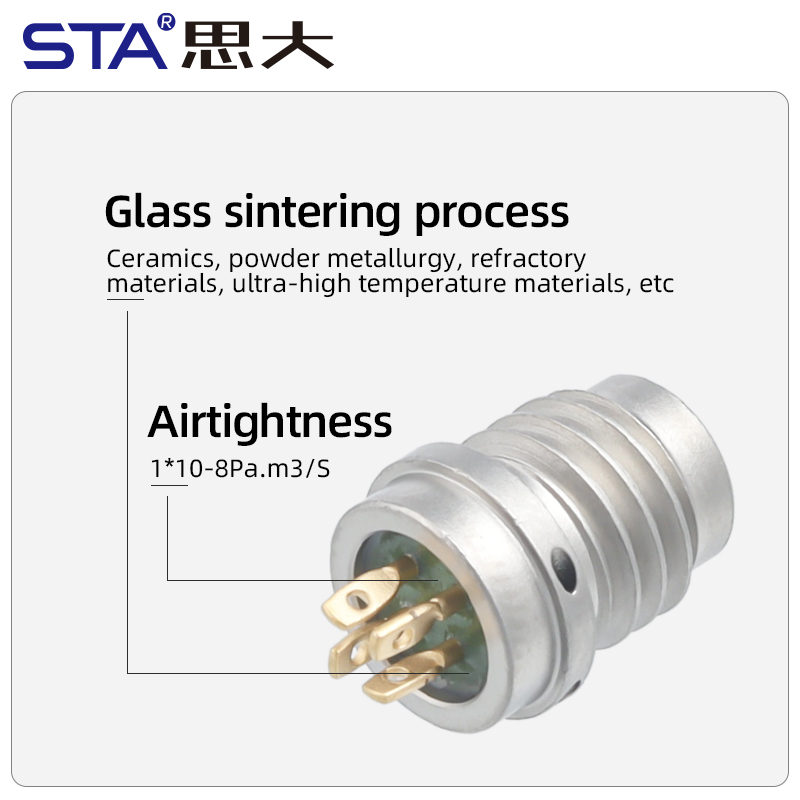

Герметичность 1×10⁻⁸ Па·м³/с (гелиевый тест) и металлический корпус гарантируют долговечность в аэрокосмических, автомобильных, научных и высокоточных измерительных приложениях.

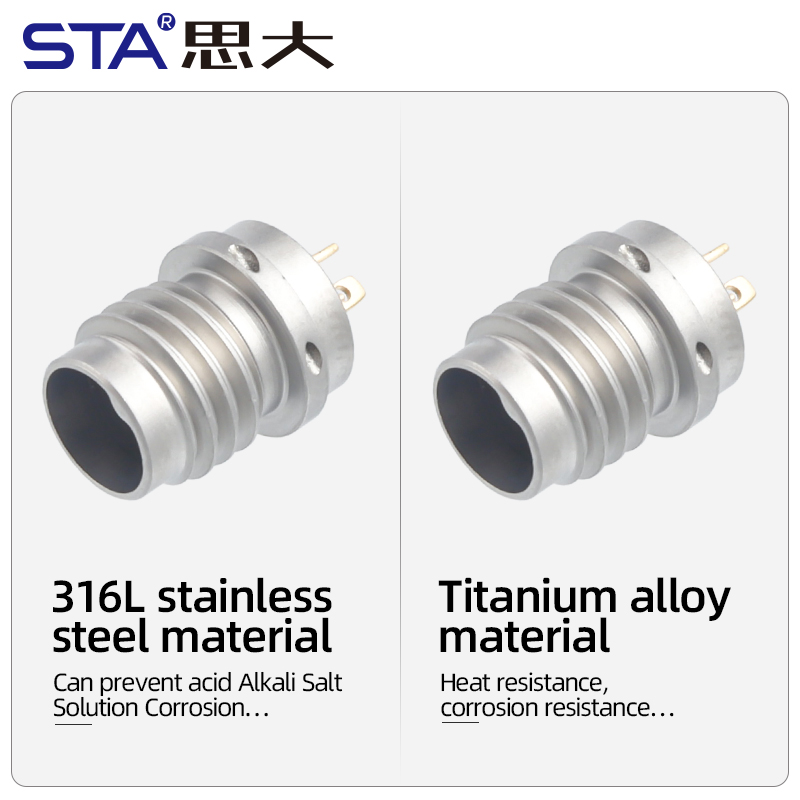

Корпуса из нержавеющей стали или титанового сплава обеспечивают максимальную коррозионную стойкость при эксплуатации на открытом воздухе, в лабораториях и промышленных условиях.
Интерфейсы 1/4-28 UNF и BNC обеспечивают совместимость с системами сбора данных, осциллографами, анализаторами и трехосевыми акселерометрами, позволяя подключать устройства без доработок.
Возможна настройка длины кабеля, экранирования, овермолдинга и вариантов разъёмов для OEM-производителей, интеграторов и конечных пользователей, работающих с многокомпонентными датчиками.

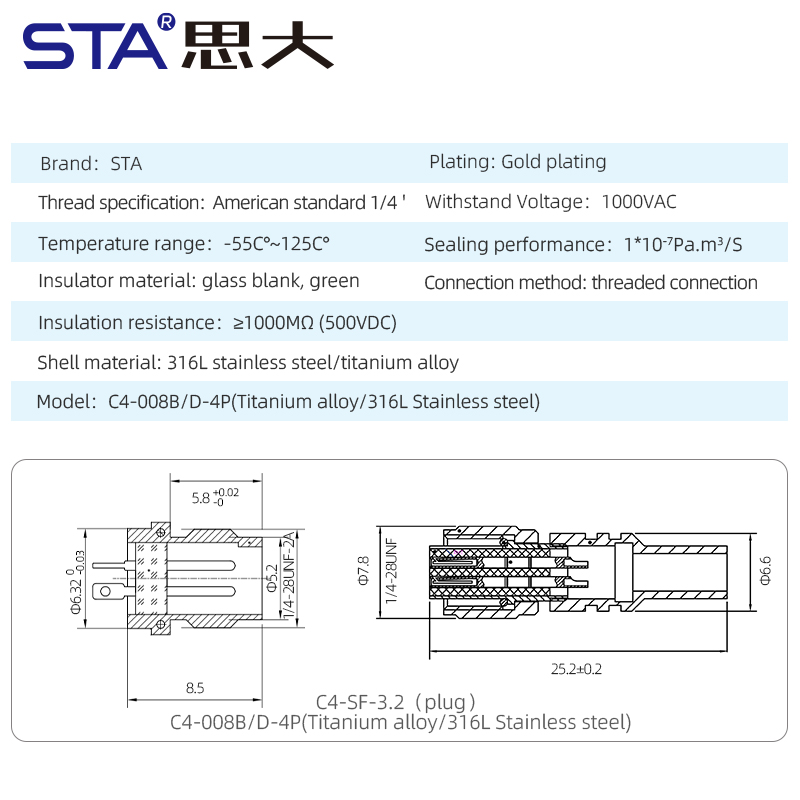

| Параметр | Технические характеристики |
| Тип разъёма | Кабельный узел для трехосевого датчика |
| Количество контактов | 4 Pins |
| Размер разъема | US 1/4-28 UNF (штекер/гнездо) |
Материал корпуса | Нержавеющая сталь / Титановый сплав |
| Материал контактов | Латунь с золотым покрытием |
| Номинальный ток | До 10A (зависит от полюсности) |
| Номинальное напряжение | 300V AC / DC (в зависимости от полюсности) |
Длина | Индивидуальная (0.5–10 м типично) |
| Сечение проводников | 26-24 AWG / 0.14-0.25mm² |
| Рабочая температура | -40°C...+105°C |
| Герметичность | 1 × 10⁻⁸ Па·м³/с (гелиевый тест) |
| Применение | PCB-датчики, вибродиагностика, модальный анализ |
| Сопротивление изоляции | ≥ 1000 MΩ |
PCB-пьезодатчики для вибрационных и ударных испытаний.
Мониторинг состояния конструкций в авиации, автомобилестроении и инфраструктуре.
Модальный анализ и резонансные испытания оборудования и материалов.
Системы сбора данных с BNC-входом и трехосевыми датчиками.
Климатические, ресурсные и лабораторные испытания оборудования.
Да, доступны любые длины в соответствии с требованиями заказчика.
Да, интерфейсы и электрохарактеристики полностью совпадают.
Для работы в вакууме, аэрокосмических системах и высокоточных измерительных установках, где важна абсолютная герметичность.
Да, BNC гарантирует совместимость с большинством DAQ-систем, анализаторов и осциллографов.
Да, металлический корпус и золотые контакты обеспечивают стойкость к вибрациям, коррозии и температурным перепадам.
