Подробное описание разъемов серии STA M12

Знакомы ли вы с разъёмами серии M от STA? Насколько хорошо вы о них знаете? Давайте сегодня изучим их вместе. Разъёмы серии M от STA Electronics включают в себя серии M5, M8, M9, M12, M16, M23, M40 и 7/8, охватывающие как торцы со стороны платы, так и торцы с ответной частью. Они предлагают как резьбовое, так и защёлкивающееся соединение, и вся серия соответствует стандартам защиты IP67. Сегодня мы подробнее рассмотрим серию M12.

Характеристики продукта

1. Материал: металл или пластик.

2. Количество контактов: 2-контактный, 3-контактный, 4-контактный D-типа, 5-контактный B-типа, 6-контактный, 8-контактный, 12-контактный и 17-контактный (всего 10 контактов), а также специальная кодировка STKL для питания и кодировка данных Ethernet XY.

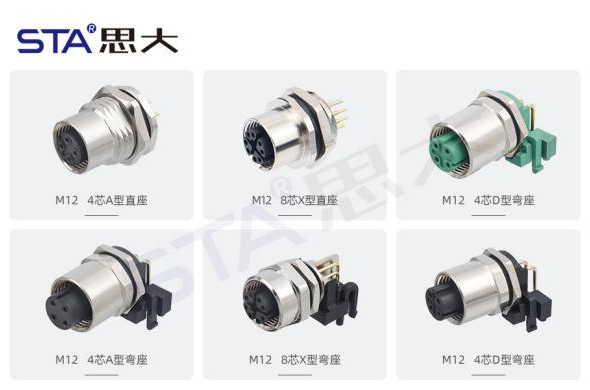

3. Розетка: Доступны варианты с креплением спереди, сзади и с изогнутыми контактами. Методы подключения включают пайку и подключение к плате.

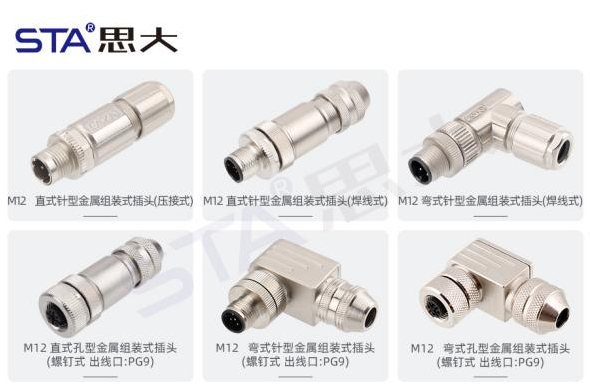

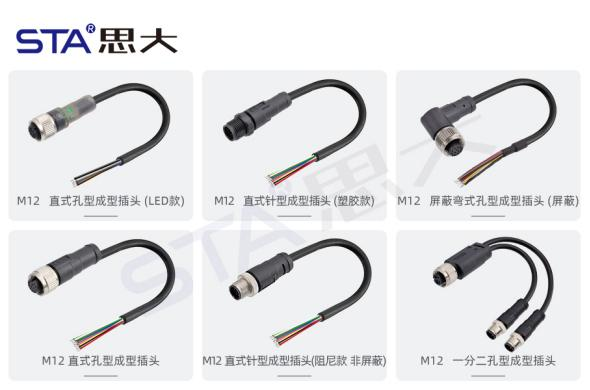

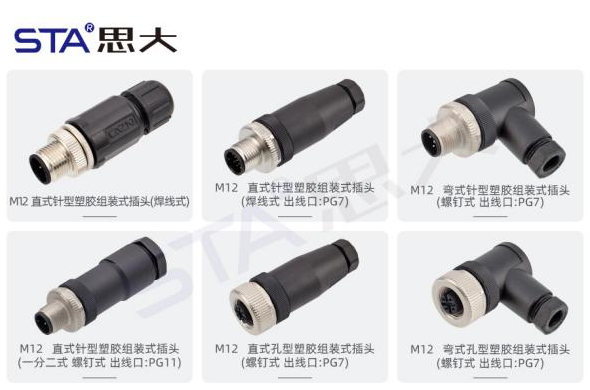

4. Вилки: Доступны три типа: прямые, угловые и сборные, удовлетворяющие требованиям как к экранированным, так и к неэкранированным кабелям. Сборные вилки также делятся на цельнометаллические и пластиковые, с возможностью пайки и обжима.

5. Ток и напряжение: Номинальный ток: 1,5–16 А, напряжение: 30–800 В

Характеристики продукта

1. Отличная защита: Серия M12 соответствует стандарту защиты IP67, эффективно справляясь с суровыми условиями. Пластиковые разъемы обеспечивают экономичность при работе в условиях повышенной солевой нагрузки.

2. Стабильность передачи тока: Контактный материал позолочен, что обеспечивает защиту от солевой нагрузки до 48 часов, гарантируя стабильную и непрерывную передачу тока и напряжения.

3. Способ подключения: Резьбовое соединение. Доступны как опрессовка, так и пайка. Опрессовка обеспечивает более удобный способ подключения.

4. Срок службы: ≥500 циклов соединения. При нормальных условиях соединения никелированная латунная оболочка обеспечивает лучшую устойчивость соединения.

5. Температурная стойкость: стабильная и непрерывная работа в диапазоне температур от -25°C до +85°C.

6. Высокоэффективная передача данных: 8-контактная кодировка XY разработана специально для кабелей передачи данных и обеспечивает стабильную работу в гигабитных сетях.

7. Сверхвысокий ток и напряжение: четыре специальных варианта кодировки питания STKL выдерживают ток и напряжение до 16 А и 800 В, что соответствует особым требованиям к малогабаритным сильноточным клеммам.

Разъем M12 — это компактный разъем европейского стандарта. Эта серия широко используется в промышленной автоматизации, промышленных датчиках, интеллектуальном производстве, системах накопления энергии, интеллектуальной робототехнике, судостроении и других смежных отраслях. Разъём M12 предлагает широкий выбор числа жил, различные способы монтажа и подключения, а также широкий диапазон токов и напряжений. Его практическое применение весьма обширно. Ток, напряжение и эффективность экранирования отвечают различным требованиям; пользователи могут выбрать подходящую модель в соответствии со своими потребностями.
