Пример использования | Применение разъёмов серии M в промышленных камерах

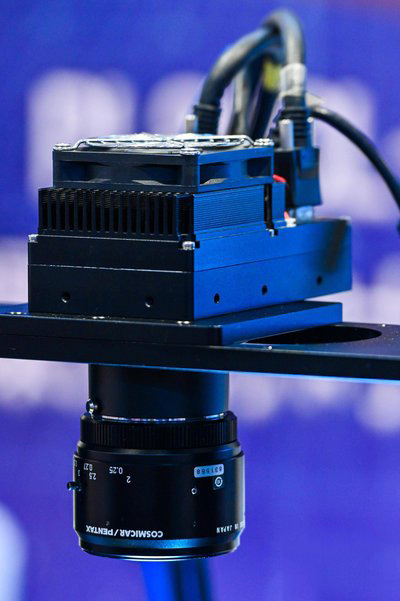

В эпоху стремительного развития промышленной автоматизации и интеллектуального производства промышленные камеры стали «глазами» систем машинного зрения, выполняя задачи точного обнаружения, идентификации и позиционирования. За стабильной работой этих камер стоит важнейшее ядро соединения — разъёмы серии STA M.
Благодаря превосходным характеристикам защиты, высокоскоростной передаче данных и надёжности конструкции разъёмы серии STA M стали незаменимым «невидимым стражем» в индустрии промышленных камер.
I. Разъёмы серии M: разработаны для жёстких промышленных условий
Продукция серии M компании STA Electronics включает серии M5, M8, M9, M12, M16, M23, M40 и 7/8, предлагая полный спектр конфигураций для подключения как со стороны платы, так и со стороны сочленения. Они поддерживают как резьбовые, так и защёлкивающиеся соединения, обеспечивая надёжное соединение даже в условиях вибрации и частого подключения/отключения.
Разъёмы серий M8 и M12 являются наиболее распространёнными в промышленных камерах. Они имеют различные конфигурации выводов, поддерживают питание и передачу сигналов, а также компактны, идеально отвечая требованиям к компактности и точности конструкции промышленных камер.
Серия M8 соответствует стандартам IEC 61076-2-104.
Серия M12 соответствует стандартам IEC 61076-2-101 и совместима со стандартами протоколов Industrial Ethernet, NMEA2000 и Industry 4.0.
Эти стандартизированные функции обеспечивают высокую совместимость и надежность разъемов серии M в таких приложениях, как промышленное зрение, автоматизированный контроль и управление роботами.
II. Основные преимущества: обеспечение высокопроизводительного подключения для промышленных камер
1️⃣ Стабильная и высокоскоростная передача данных
Разъёмы STA Electronics M8 с 4-контактным D-кодом и M12 с 4-контактным D-кодом обеспечивают передачу данных по Ethernet со скоростью 100 Мбит/с; разъём M12 с 8-контактным X-кодом поддерживает высокоскоростные сети Gigabit и 10 Гбит/с, полностью соответствующие стандартам промышленных протоколов Ethernet.
При высокоскоростной съёмке изображений передача данных стабильна и без кадров, обеспечивая чёткое изображение в режиме реального времени для промышленных камер.
2️⃣ Превосходная защита
Все разъёмы серии M имеют степень защиты IP67, эффективно предотвращая попадание воды, пыли и масла. Резьбовая или защёлкивающаяся конструкция обеспечивает высокую виброустойчивость, гарантируя стабильный и надёжный сигнал даже в условиях высокочастотной вибрации или сложных условий.
3️⃣ Превосходные материалы и качество изготовления
Контакты позолочены, что обеспечивает отличную проводимость и устойчивость к коррозии; корпус изготовлен из высококачественной латуни, выдерживающей испытание в соляном тумане более 48 часов; для более требовательных наружных или медицинских применений доступен корпус из нержавеющей стали, который дополнительно увеличивает срок службы.
4️⃣ Надежные электрические характеристики
4-контактный разъем питания M12 с кодом A от STA Electronics обеспечивает стабильный ток 4 А/250 В; 5-контактный вариант поддерживает передачу питания 4 А/60 В, обеспечивая безопасность систем питания промышленных камер.
5️⃣ Удовлетворение различных потребностей
STA Electronics предлагает широкий выбор специализированных кабельных решений для различных камер и систем управления:
Кабель питания M8 с 5-контактным разъёмом
Композитный кабель питания и сигнала M12 с 12-контактным разъёмом
Кабель высокой плотности M12 с 17-контактным разъёмом
Отвечает требованиям к многоинтерфейсной, многофункциональной и высоконадёжной системе проектирования промышленных камер.
III. Типичные сценарии применения: Основы высокоточных сенсорных соединений
✅ 1. Высокоскоростной контроль на производственной линии: датчики отправляют сигналы запуска на вход камеры через 5-контактный интерфейс M8. Камера мгновенно делает снимки изделия и выводит результаты контроля, обеспечивая автоматизированный контроль.
✅ 2. Системы технического зрения робототехники: промышленные камеры, установленные на концевых элементах роботизированных манипуляторов, получают управляющие сигналы через 4-контактные/6-контактные разъемы M8, что обеспечивает точное позиционирование и идентификацию.
✅ 3. Высокоскоростное и высокоточное контрольное оборудование: промышленные камеры с интерфейсом M12 X-code могут одновременно передавать данные по 10GigE и питаться по технологии PoE, что широко используется для контроля внешнего вида электронных изделий и выявления дефектов микросхем.
✅ 4. Интеллектуальная система сортировки в логистике: промышленные камеры подключаются к коммутатору через сетевой кабель M12 D-code, используя PoE для одновременного питания и передачи данных, что обеспечивает высокоскоростное сканирование штрихкодов и автоматизированную сортировку.
✅ 5. Медицинская и лабораторная автоматизация. Оборудование для диагностики in vitro (IVD), медицинские микроскопы и эндоскопические системы обычно используют разъёмы M12 A-code (4–8 контактов) для интегрированных подключений данных, управления и питания.
IV. Заключение: Надёжные соединения, расширяющие возможности интеллектуального зрения
В эпоху Индустрии 4.0 и интеллектуального производства промышленные камеры, являясь ключевыми компонентами «машинного зрения», напрямую определяют точность и эффективность всей производственной системы благодаря своей производительности и стабильности.
Разъёмы серии M от STA Electronics благодаря прочной и долговечной конструкции, высокоскоростной передаче данных и превосходной адаптации к окружающей среде стали незаменимым решением для соединения промышленных камер.
Компания STA Electronics придерживается философии «профессионализма и целеустремлённости, гарантирующих безупречность каждого соединения», постоянно внедряя инновации в технологии промышленной связи и предлагая более надёжные решения для глобальной автоматизации и визуального контроля.
