Глубокий анализ разъемов серии M16 от STA: Высокопроизводительные решения для AISG и промышленного Интернета вещей (IIoT)

Насколько хорошо вы знакомы с линейкой разъемов серии M от STA Electronic? Наш ассортимент охватывает все основные стандарты: M5, M8, M9, M12, M23, M40, а также решения 7/8". Сегодня мы подробно разберем серию M16 — компактный интерфейс европейского стандарта, незаменимый в сетях 5G и промышленной автоматизации.

Технические характеристики серии M16

1. Конфигурации контактов: Доступно 15 вариантов: 2, 3, 4, 5, 5A, 6, 7, 7A, 8, 12, 14, 14A, 16, 19 и 24 контакта. Стоит отметить, что 8-контактная версия является промышленным стандартом для связи 5G (протокол AISG).

2. Типы розеток (гнезд): Варианты для монтажа перед или за панелью, а также квадратные фланцевые розетки. Поддержка пайки на кабель или на печатную плату (PCB).

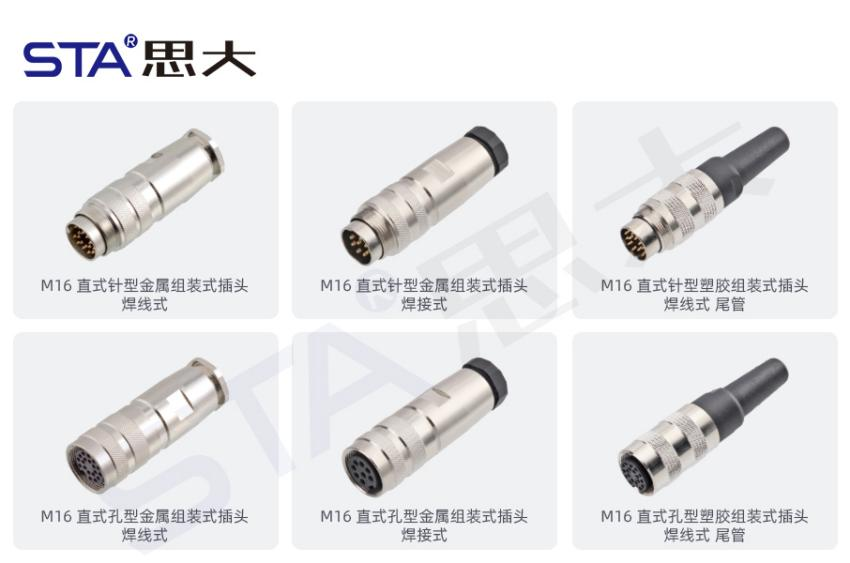

3. Разнообразие штекеров:

• Литые (Injection Molded): Прямые и угловые (90°), экранированные или неэкранированные версии.

• Разборные (Field Assembly): С металлическими или пластиковыми гайками. Кабельные выводы поддерживают спецификации PG9/PG11.

4. Электрические параметры: Номинальный ток от 1А до 7А, диапазон напряжения от 60В до 250В.

 Ключевые особенности и преимущества

• Класс защиты IP67: Разработанные для работы в суровых условиях, разъемы M16 обеспечивают надежную герметичность от пыли и воды.

• Стабильная передача сигнала: Благодаря позолоченным латунным контактам, разъемы проходят 48-часовой тест в солевом тумане, что гарантирует отсутствие окисления и отличную проводимость.

• Надежный механизм фиксации: Использование резьбового соединения обеспечивает высокую прочность на разрыв и устойчивость к вибрациям.

• Механическая долговечность: Корпус из никелированной латуни выдерживает более 500 циклов стыковки, сохраняя целостность конструкции.

• Температурная стойкость: Стабильная работа в диапазоне температур от -25°C до +80°C.

• Соответствие AISG: Главной особенностью является полная совместимость с протоколами AISG, что делает их основным выбором для антенных систем 5G.

Области применения в промышленности

• Телекоммуникации 5G: В основном используются в системах RET (Remote Electrical Tilt) через 8-контактный интерфейс AISG.

• Промышленная автоматизация: Подключение датчиков, исполнительных механизмов и систем ПЛК.

• Робототехника: Надежная передача сигналов в компактных манипуляторах промышленных роботов.

• Транспорт: Интерфейсы для передачи сигналов в железнодорожном транспорте и автомобильных модулях управления.

Резюме: Как выбрать разъем M16?
