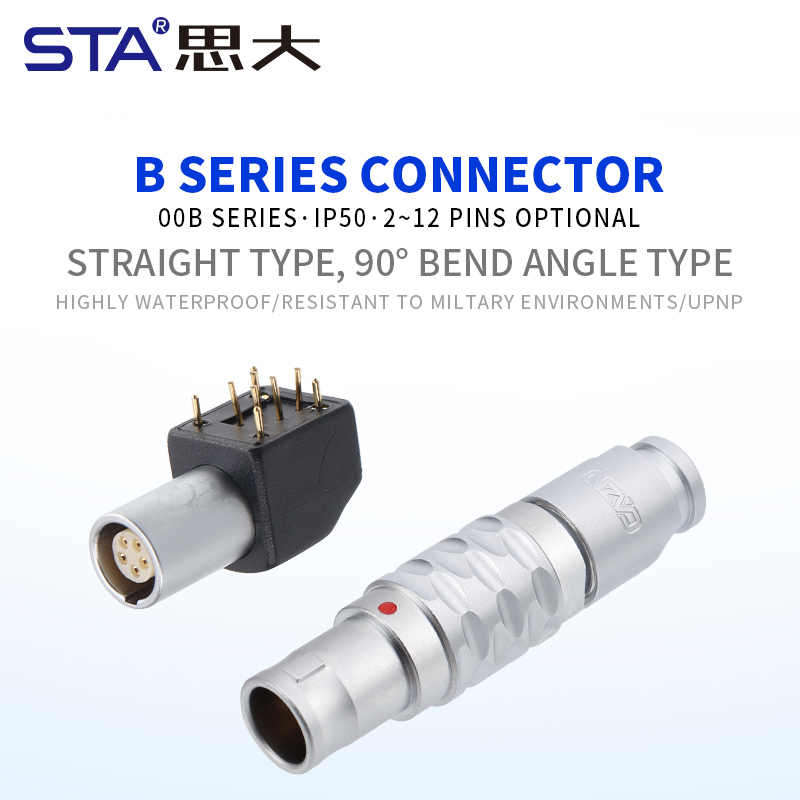

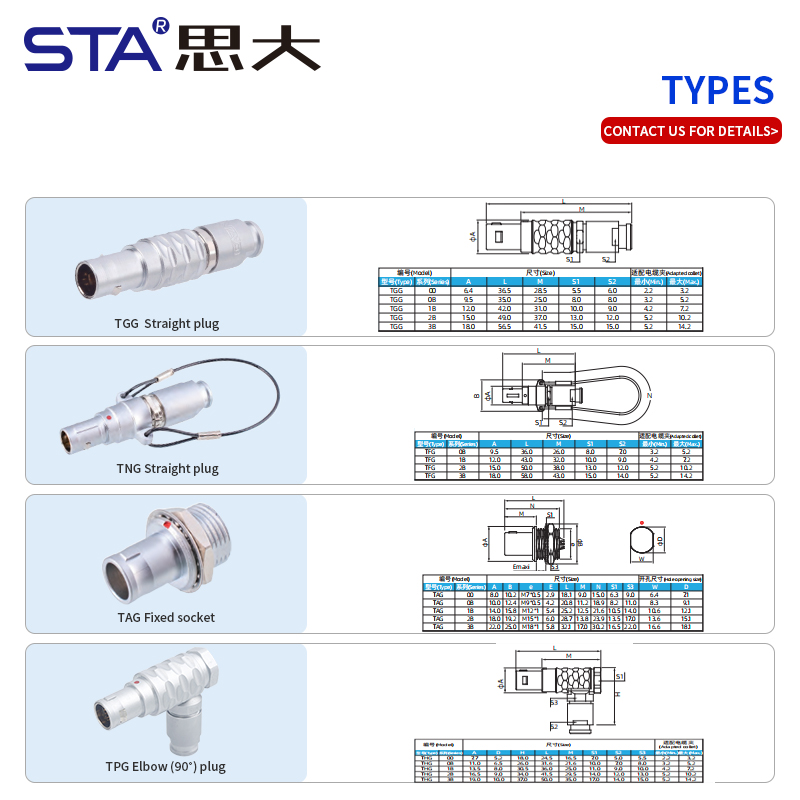

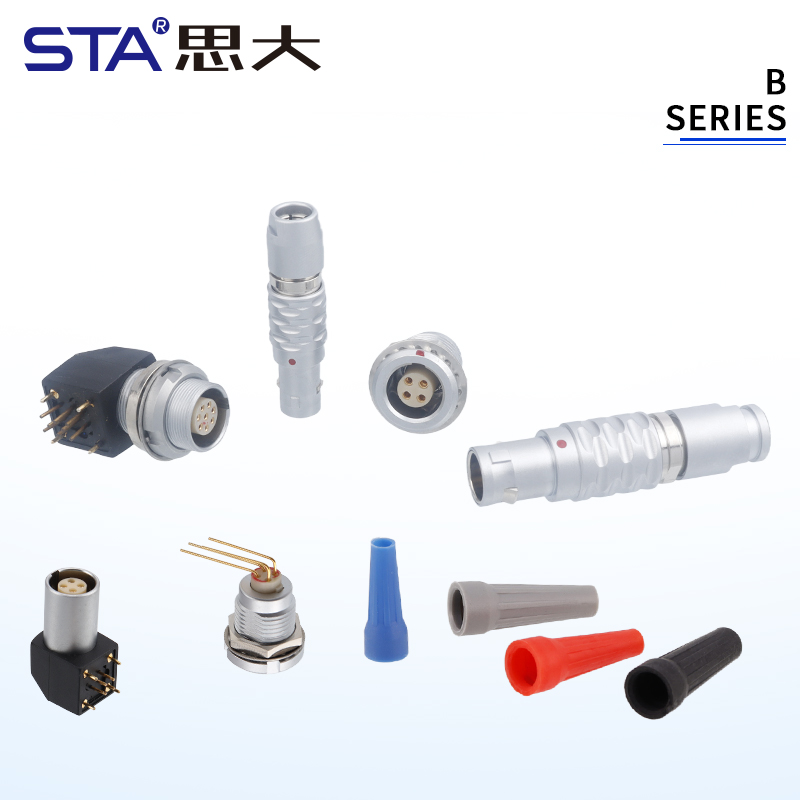

Разнообразная экосистема моделей: Эта модульная серия включает широкий спектр конфигураций — прямые кабельные вилки FGG, вилки с ленточным ключом FNG, угловые кабельные вилки FEG, приборные розетки FAG и локтевые розетки FPG для монтажа на печатную плату, предоставляя инженерам полную гибкость проектирования.
Быстрое и безопасное самозащелкивание: Надежная механическая система пуш-пул фиксации автоматически блокируется при сочленении, выдерживая сильное натяжение кабеля. При этом расчленение происходит мгновенно и без усилий — достаточно просто потянуть за внешнюю освобождающую муфту штекера.
Сверхвысокая плотность контактов: Доступный в микроконфигурациях от 2 до 9 контактов, этот миниатюрный круглый разъем позволяет разместить многоканальные линии передачи сигналов на минимальной площади, максимально повышая эффективность использования пространства на плотных печатных платах.

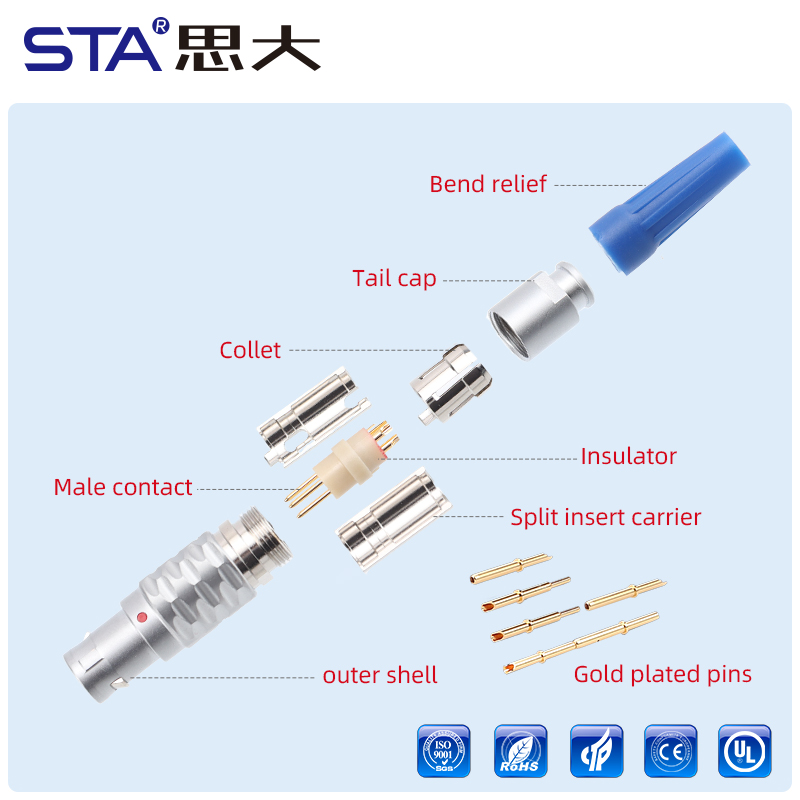

Прецизионная точность сигнала: Оснащенный высококачественными точеными контактами из медного сплава с толстым слоем золотого напыления, интерфейс обеспечивает сверхнизкое переходное сопротивление (\(\le 7.5\) мОм) и безупречную передачу данных для низковольтной телеметрии и высокочастотных приборов.
Хромированная латунная броня: Прочный точеный латунный корпус имеет высококачественное покрытие из сатинового хрома поверх никелевого подслоя, надежно защищая внутренние контакты от механических ударов в цеху, циклов стерилизации и коррозии в условиях высокой влажности.

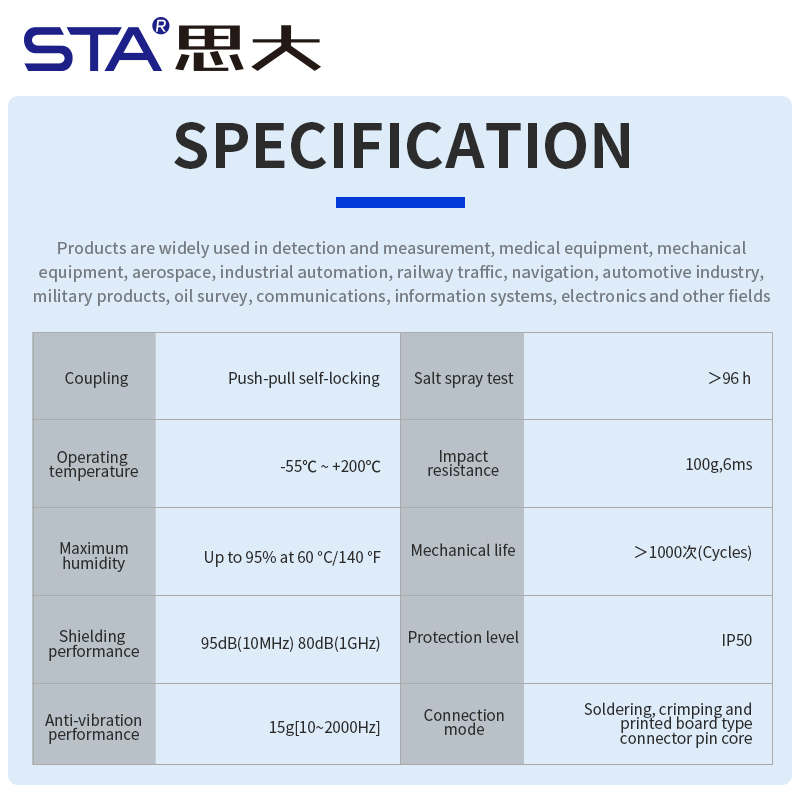

| Инженерный параметр | Промышленная спецификация |
|---|---|
| Семейство продуктов | Прецизионный самозащелкивающийся разъем Push-Pull серии B |

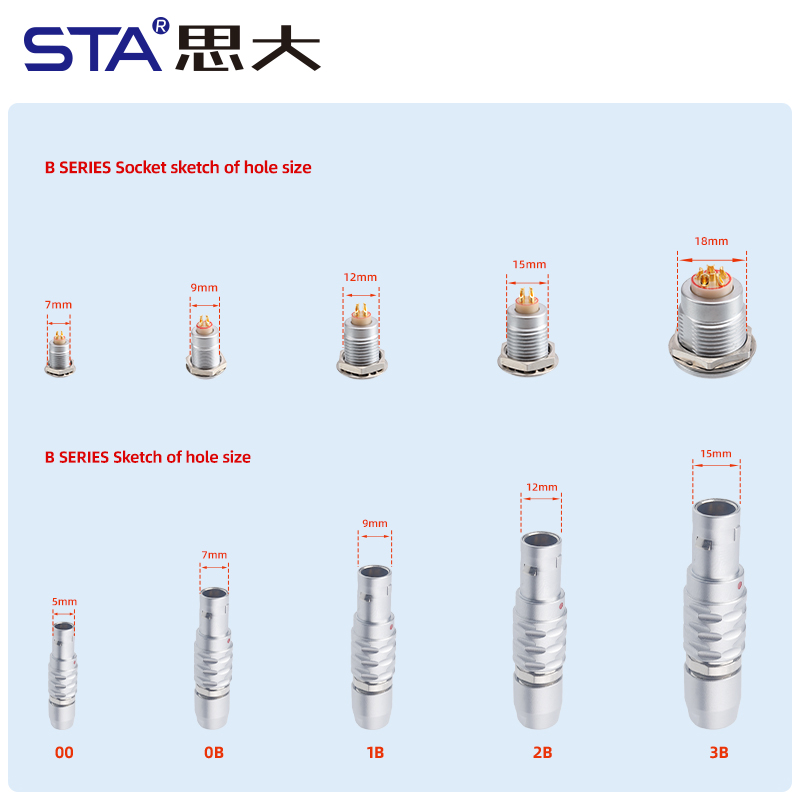

| Спецификация типоразмера | Серия 0B (Стандартный монтажный вырез в панели 9.0 мм) |
| Конфигурации контактов (Pin) | Доступны варианты на 2, 3, 4, 5, 6, 7, 9 контактов |
| Механизм блокировки | Пуш-пул самозащелкивание (быстросъемный замок) |
| Способ монтажа контактов | Пайка (Solder) / Контакты под печатную плату (Print PCB) |
| Материал и покрытие контактов | Точеный медный сплав с толстым золочением (Gold Plated) |
| Материал корпуса | Хромированная латунь (опционально: черный хром / анодированный алюминий) |
| Диэлектрик изолятора | Высокоэффективный полиэфирэфиркетон (PEEK) |
| Диапазон номинального тока | От 2А (9 контактов) до 10А (2 контакта) |
| Класс защиты от пыли и влаги | IP50 (Стандартный внутренний пылезащищенный тип) |
| Рабочая температура | От -55°C до +250°C (с изолятором PEEK) |
| Эффективность экранирования (EMI) | ≥75 дБ на частоте 10 МГц | ≥40 дБ на частоте 1 ГГц |
| Механический ресурс | ≥5000 циклов сочленения |
Применение продукта
Медицинское диагностическое оборудование: Питание хирургических эндоскопов, мониторов жизненно важных показателей пациентов и датчиков ультразвуковой визуализации (УЗИ).
Контрольно-измерительные системы: Подключение модулей сбора данных (DAQ), высокочастотных генераторов сигналов и лабораторных аналитических приборов.
Аэрокосмическая и авиационная телеметрия: Связующее звено для датчиков телеметрии полета, защищенных систем связи и оптических полезных нагрузок БПЛА.
Профессиональное теле- и радиовещание (Audio/Video): Интеграция профессиональных систем стабилизации камер (Steadicam), приемников беспроводных микрофонов и студийных камер высокой четкости.
Датчики промышленной автоматизации: Миниатюрное быстроразъемное соединение для электронных энкодеров, систем машинного зрения и микроприводов.
О: FGG — это стандартная прямая кабельная вилка с цанговым зажимом и гайкой для защиты кабеля от излома. FEG (угловая кабельная вилка) и FPG (угловая розетка для монтажа на плату) специально разработаны для низкопрофильных компоновок, где кабель должен выходить под углом 90 градусов для экономии глубины шасси или запаиваться вертикально в печатную плату.
О: Да, при заказе модификации с нашими премиальными диэлектрическими изоляторами из PEEK. Материал PEEK позволяет внутреннему сердечнику разъема выдерживать экстремальные температуры до +250°C, что делает его полностью совместимым с медицинскими процедурами автоклавирования без риска плавления или смещения контактов.
О: Абсолютно. Наша серия 0B производится в строгом соответствии с глобальными стандартами для прецизионной микроэлектроники. Направляющие ключи (keying), внешние размеры корпуса и расположение контактов на 100% взаимозаменяемы, что делает их высокоэффективными и экономичными прямыми аналогами для существующего парка вашего оборудования.
