M623 Plug
| Тип разъёма : | |
|---|---|
| Выход кабеля (кабельный ввод): | |
| Тип уплотнительного вкладыша (по выбору):: | |
| SKU: | |
| штат: | |
| Количество: | |
1. Надежность в тяжелых условиях эксплуатации: Металлический корпус из латунья с никелевым покрытием повышает механическую прочность, устойчивость к вибрациям и долговечность, даже при интенсивном использовании в производственных линиях и машиностроении.

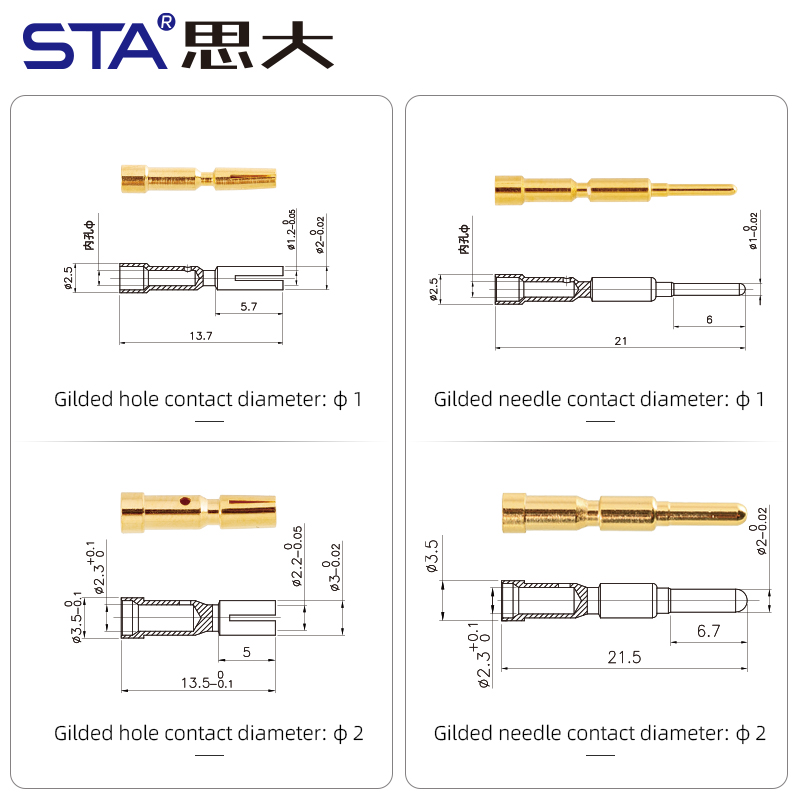

2. Стабильная передача сигнала и питания: Обжимные контакты из латунья/фосфорной меди с золотированной обработкой обеспечивают низкое сопротивление (≤5 мОм) и надежное соединение, исключая потери сигнала при частых циклах подключения (≥500 циклов).

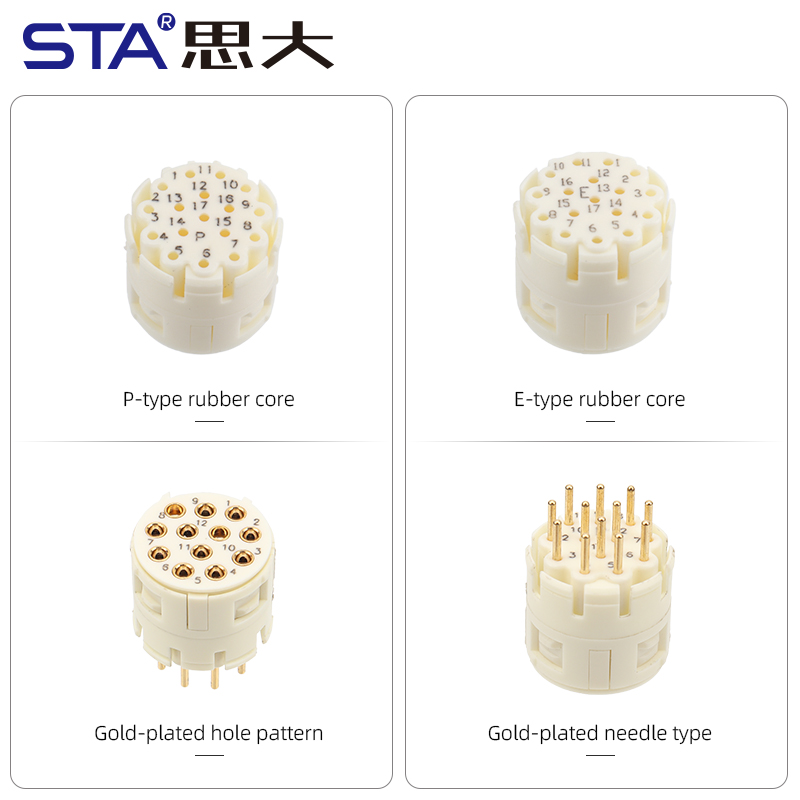

3. Широкая адаптивность: Подходит для кабелей с диаметром 6–10 мм и сечением проводов 14/16/18 AWG, поддерживает два типа уплотнительных вкладышей (P-тип и E-тип резиновых вкладышей) и кодов P-code/E-code для гибкой интеграции в различные системы.
4. Прочность и безопасность: Изолятор из материалов PBT/PA66, формовочный материал TPU/PVC, а уплотнительный материал (эпоксидное смоло/резин) обеспечивают высокое сопротивление изоляции (≥100 МОм) и безопасную работу в температурном диапазоне от -40°C до +105°C.
5. Многофункциональность: Подходит как для передачи сигналов (энкодера, систем управления), так и для питания (сервомоторы, промышленное оборудование), с номинальным напряжением до 300V AC/DC и током до 20A.

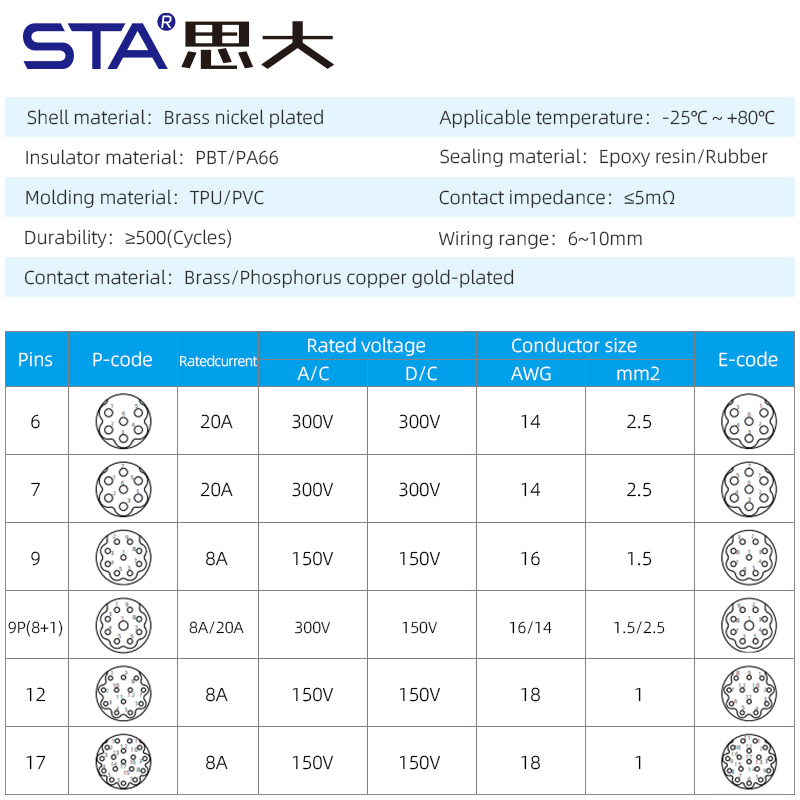

| Параметр | Технические характеристики |
| Модель | M623 Сигнальный разъем |
| Тип разъёма | Авиационный сигнальный |

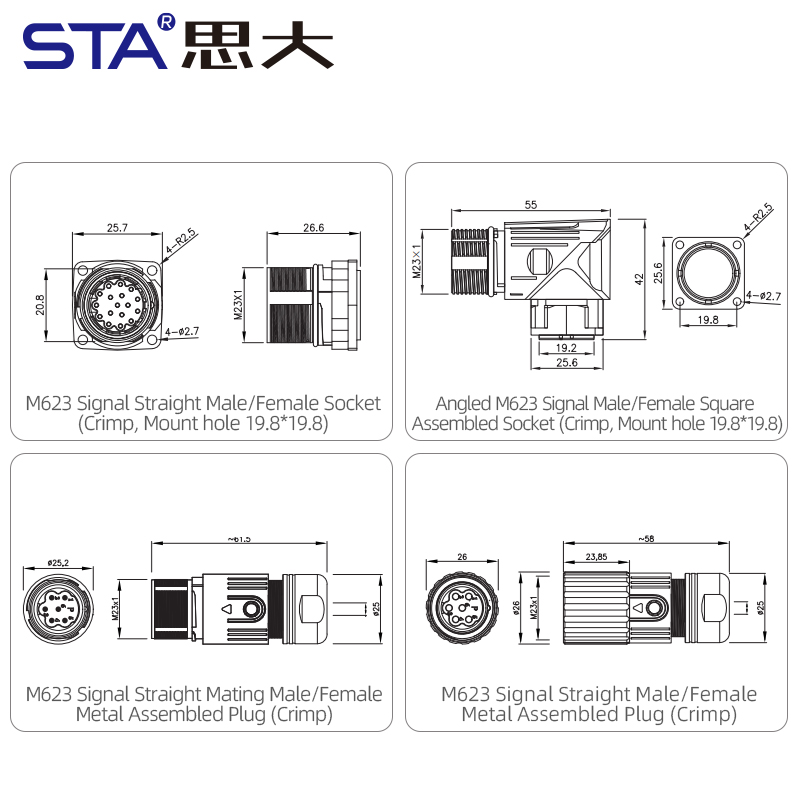

| Исполнение | Прямой, собранный штекер |
Совместимость | Разъёмы M623 |

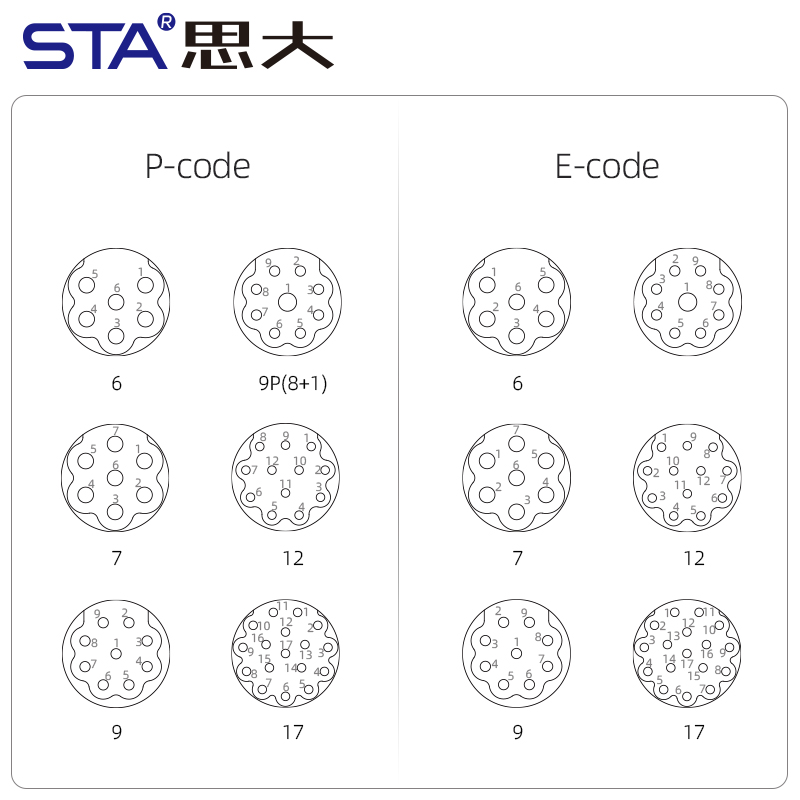

| Контакты / Кодировка | 6 / 7 / 9 / 9P / 12 / 17 Pin |
| Сечение проводов | 14 / 16 / 18 AWG |
| Номинальный ток | 6–7 Pin: 20A,9 / 9P / 12 / 17 Pin: 8A, |
Номинальное напряжение | 6–7 Pin: 300V AC/DC,9 / 9P / 12 / 17 Pin: 150V AC/DC |
| Тип контактов | Обжим (Crimp) |
| Рабочая температура | -40°C...+105°C |
| Материал изолятора | PBT / PA66 |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
1.Промышленные системы автоматизации и управления производственными линиями
2.Сервоприводы, серомоторы и моторные кабельные сборки
3.Сигнальные соединения промышленного оборудования и электроинструмента
4.Машиностроение, робототехника и автоматизированные рабочие станции
5.Электротехнические шкафы, модульные системы и распределительные устройства
Энкодеры, датчики и системы передачи данных в тяжелых условиях
1. Чем отличается M23 от M623?
Обе серии относятся к одному типу сигнальных разъёмов и используются в совместимых промышленных системах.
2. Подходит ли разъём для передачи питания?
Да, версии 6–7 pin рассчитаны на ток до 20A при 300V AC/DC.
3. Какой способ подключения проводов используется?
Разъём использует обжимные (crimp) контакты для надёжного соединения.
4. Можно ли использовать разъём в условиях вибрации?
Да, металлический корпус и crimp-контакты обеспечивают стабильность при вибрационных нагрузках.
