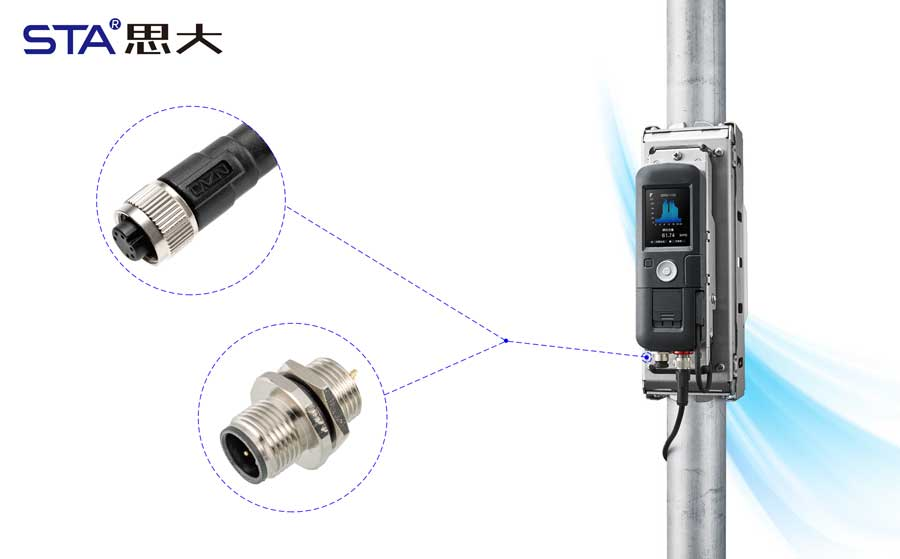

Согласно строгим инженерным стандартам в области промышленной телеметрии и автоматизации технологических процессов, круглые разъемы европейского стандарта (M5, M8, M12), соответствующие спецификации IEC 61076-2-101, являются ключевым решением для построения интерфейсов накладных расходомеров. В тяжелых условиях измерения расхода газа, где постоянно присутствуют такие факторы, как конденсат, высокая вибрация и электромагнитные помехи, круглые интерфейсы М-серии от компании STA Connector обеспечивают бесперебойную и отказоустойчивую связь на всех участках цепи: «Датчик — Вторичный прибор (вычислитель) — Коммуникационная сеть».
Ниже представлена подробная техническая матрица, демонстрирующая, как сертифицированные модели разъемов STA оптимизируют точность данных в микротермальных, стандартных ультразвуковых и магистральных промышленных расходомерах.
Для исключения избыточности конструкции (over-engineering) при сохранении максимальной точности измерений, компания STA предлагает многоуровневую архитектуру разъемов М-серии, адаптированную под различные диаметры трубопроводов и типы датчиков.
| Тип расходомера | Артикул разъема STA (Part Number) | Количество контактов и кодировка | Роль в передаче сигналов и питания | Целевая технология |
|---|---|---|---|---|
| Компактный / Микро | M5A-03PAF-GM-1000V M5A-03PFM-GW5 | 3-Pin, A-Coding | Передача слаботочных сигналов термодатчиков (милливольтовый уровень - мВ); питание микромодулей телеметрии NB-IoT/LoRa. | Накладные тепловые расходомеры микрорасходов газа |
| Стандартный трубопровод | M8A-04PAF-GM-1000VS M8A-04PBM-GW8 | 4-Pin, A-Coding | Экранированное исполнение для высокочастотных (МГц) сигналов ультразвуковых приемопередатчиков. Гарантирует погрешность измерения ≤±1%. | Накладные ультразвуковые расходомеры газа и жидкостей |
| Магистральный трубопровод | M12A-08PAM-GM-1000VS M12A-08PBM-GW16 | 8-Pin, A-Coding | Интегрированный интерфейс: мощное питание + многоканальная передача сигналов от группы первичных преобразователей. | Промышленные расходомеры больших диаметров |
| Промышленная сеть | M12D-04PBM-GW16 M12D-04PAF-GM-1000VS | 4-Pin, D-Coding | Интерфейс Industrial Ethernet для высокоскоростной передачи данных по протоколам Modbus/TCP или PROFINET в режиме реального времени. | Интегрированные интеллектуальные узлы учета газа |
Разъемы STA М-серии обладают следующими подтвержденными характеристиками:
■ Класс защиты IP67: Полностью исключает проникновение трубного конденсата, атмосферной влаги и мелкодисперсной пыли в область контактов, предотвращая короткие замыкания и утечку сигналов.
■ Вибростойкие замковые механизмы: Резьбовое соединение (screw-locking) и защелки типа snap-lock эффективно противостоят постоянному резонансу трубопроводов и гидроударам от насосных групп, исключая скачки данных из-за плохого контакта.
■ Международная стандартизация (IEC 61076-2-101): Полная взаимозаменяемость с расходомерами ведущих мировых брендов. Позволяет производить быструю "горячую" замену на объекте без необходимости заказа нестандартных кабелей, что сокращает время техобслуживания на 60%.
■ Экранирование ЭМП/EMI на 360°: Специализированные экранированные корпуса расходомеров серий M8 и M12 эффективно нейтрализуют сильные электромагнитные помехи от частотных преобразователей и электродвигателей, сохраняя чистую форму ультразвуковой волны.
■ Экономически оптимизированная дифференциация: Четкое разделение типоразмеров от сверхкомпактного M5 до мощного M12 позволяет точно подобрать разъем под конкретные требования по току и полосе пропускания, снижая общую себестоимость системы.
Коммутационные решения STA М-серии широко внедряются инженерами КИПиА на критически важных узлах учета:
Линии ультразвуковых датчиков: Обеспечение передачи высокочастотных импульсов без искажений от накладных датчиков на пьезоэлементах к вычислительному блоку.
Взрывозащищенные телеметрические шкафы: Питание и съем данных с беспроводных модулей NB-IoT/LoRaWAN для автоматической передачи журналов учета газа в облачные системы верхнего уровня.
Сетевые контуры SCADA на цифровых заводах: Использование патч-кордов M12 с D-кодированием для мгновенной интеграции данных о расходе технологических газов в контуры управления PROFINET.
Для международных b2b-покупателей и OEM-производителей промышленного оборудования строгое соответствие стандартам является главным критерием. Shenzhen Shida Electronics (STA Connector) — это 20 лет опыта в сфере высокотехнологичного производства разъемов, подтвержденного сертификатом менеджмента качества ISO9001.
Наше портфолио М-серии имеет высшие международные одобрения безопасности, включая UL, CUL, CSA, VDE, TUV и CQC. Собственная испытательная лаборатория подвергает каждую партию жестким тестам на электрическую прочность, вибростойкость и климатическое старение в полном соответствии со следующими нормативами:
Стандарты на цилиндрические разъемы: IEC 61076-2-101, IEC 61984, IEC 60947
Промышленные регламенты: UL 1059, UL 486E, GB/T 14048
Вопрос 1: Какой разъем лучше всего использовать для накладных высокочастотных ультразвуковых датчиков?
Ответ: Для датчиков, работающих в мегагерцовом (МГц) диапазоне, отраслевым стандартом является экранированная серия разъемов STA M8 (например, артикул M8A-04PAF-GM-1000VS). Наличие сплошного экрана на 360° полностью блокирует наводки, позволяя удерживать погрешность измерений расхода в пределах ≤±1%.
Вопрос 2: Как разъемы M12 D-coded оптимизируют сбор данных с магистральных расходомеров?
Ответ: Разъемы STA M12 с D-кодированием (модель M12D-04PBM-GW16) предоставляют высокоскоростной физический интерфейс для Industrial Ethernet. Это позволяет интеллектуальным расходомерам передавать огромные массивы телеметрических данных по протоколам PROFINET или Modbus/TCP в режиме реального времени без задержек.

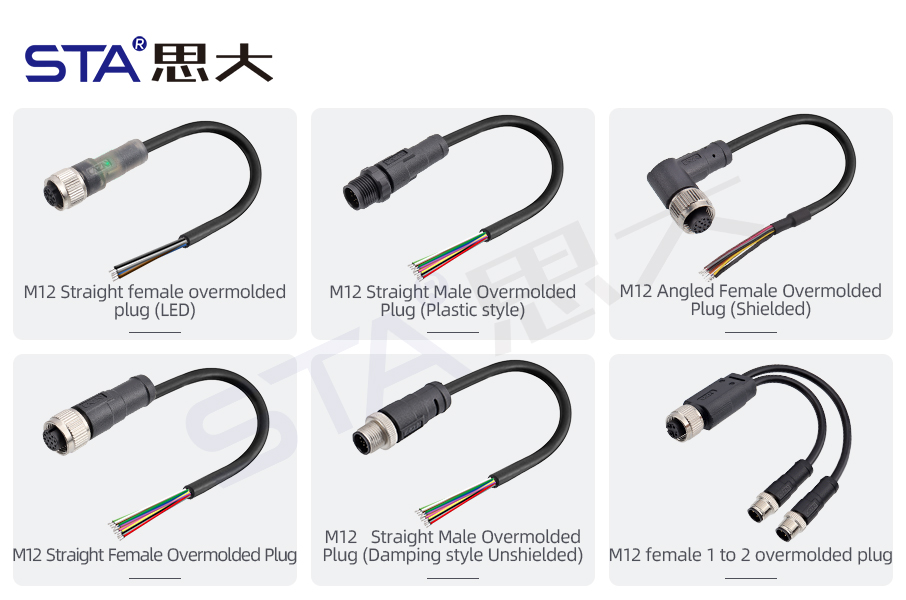

Вы модернизируете конструкцию ультразвукового преобразователя или подбираете стандартные кабельные сборки M8/M12 для КИПиА? Свяжитесь с командой технической поддержки STA для получения подробных паспортов изделий (datasheets), инженерных консультаций и конкурентных оптовых цен.
