В бортовых автомобильных системах, морской электронике, авиационной телеметрии и суровых условиях промышленной автоматизации активно применяются защищенные промышленные моноблоки (Rugged Panel PC). Поскольку эти компьютеры работают в условиях постоянных физических нагрузок, к их внешним интерфейсам ввода-вывода (I/O) предъявляются строгие инженерные требования: минимальные габариты, максимальная герметичность, высокая вибростойкость и надежное экранирование от электромагнитных помех (ЭМП).

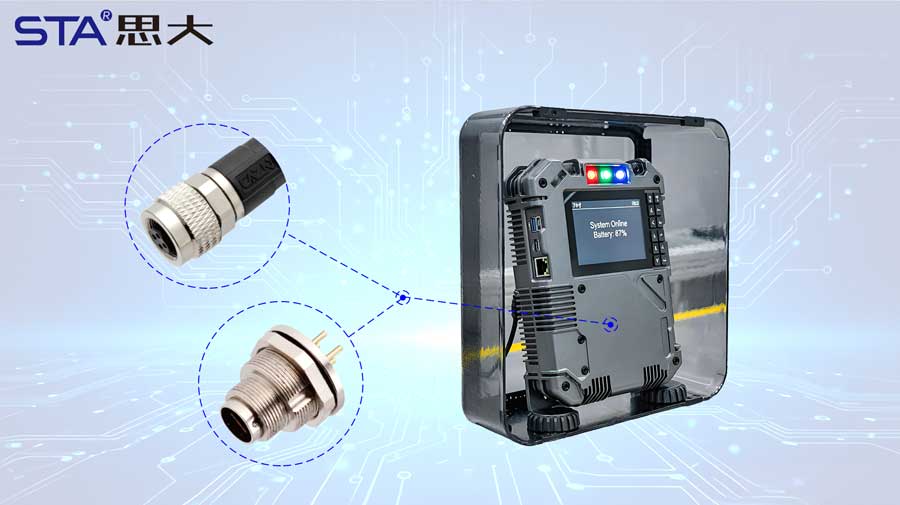

Миниатюрные цилиндрические разъемы М9 от STA Connector с наружным диаметром всего 9 мм и резьбовой фиксацией стали эталонным аппаратным решением для подключения внешних I/O, промышленных датчиков, последовательных портов и цепей низковольтного питания защищенных ПК.
Чтобы помочь инженерам и разработчикам ускорить подбор компонентов, ниже приведена таблица соответствия характеристик серии STA M9 строгим требованиям к защищенному оборудованию:
| Технический параметр | Спецификация разъемов STA M9 | Инженерная выгода для защищенных ПК |
|---|---|---|
| Наружный диаметр | Компактный профиль 9 мм | Идеально для ультратонких корпусов и плотного монтажа |
| Класс защиты | IP67 (пыле- и влагозащита) | Исключает отказы при кратковременном погружении и в пыльной среде |
| Рабочая температура | От -40°C до +85°C | Стабильная работа в арктических зонах и перегретых отсеках |
| Тип фиксации | Резьбовое сочленение M9 | Исключает случайное размыкание при сильной вибрации |
| Количество контактов | 2, 3, 4, 5, 6, 7, 8 pin | Поддержка гибридной передачи (Питание + Сигнал + Интерфейс) |
| Покрытие контактов | Премиальное золочение | Низкое сопротивление, защита от окисления, долгий срок службы |

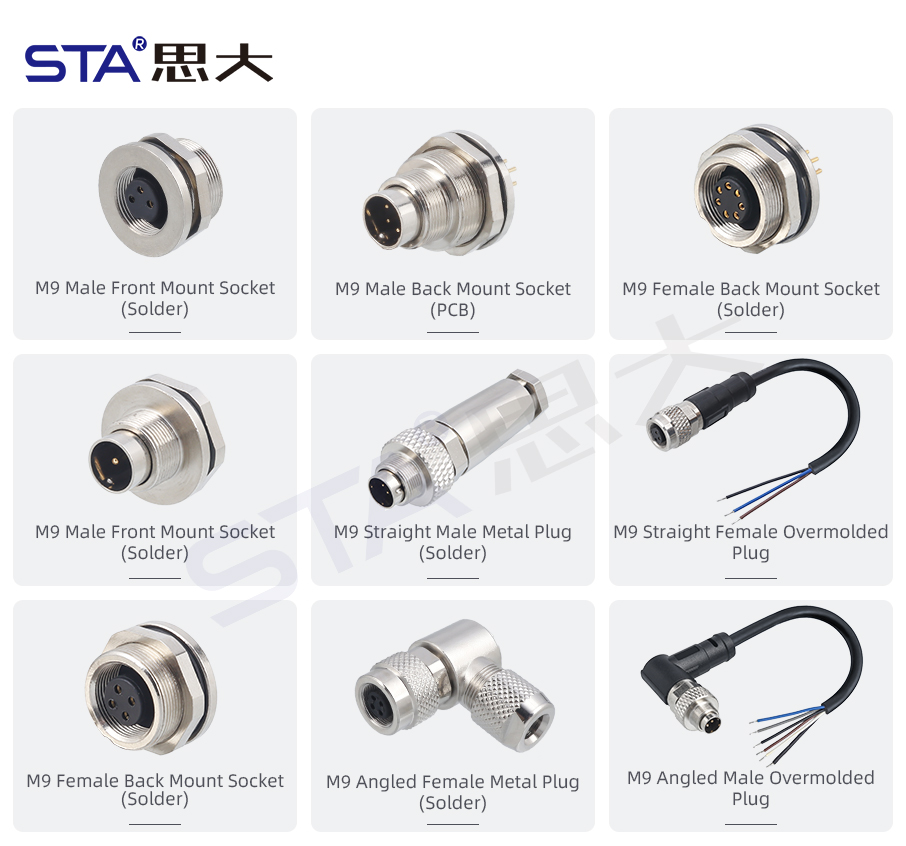

Рекомендуемые модели: M9A-03PFF-GW12 / M9A-03PAF-GM-1000VS
Инженерный эффект: Защищенные ПК часто подключаются к внешним полевым датчикам (температуры, давления, вибрации и бесконтактным переключателям). Конфигурации М9 от 3 до 5 контактов обеспечивают интегрированную передачу «питание + сигнал» по одной линии, что минимизирует количество кабелей в сложных бортовых телеметрических системах.
Рекомендуемые модели: M9A-04PFF-GW12 / M9A-04PAM-GM-1000VS
Инженерный эффект: RS232, RS485 и шина CAN являются стандартными протоколами для промышленных вычислений. Заменяя громоздкие традиционные порты DB9 разъемами М9 (3-pin / 4-pin), конструкторы сокращают занимаемую площадь панели более чем на 70%. Кроме того, цельнометаллический экранированный корпус обеспечивает надежную защиту от ЭМП при дальней передаче данных.
Рекомендуемые модели: M9A-02PBF-GW12 / M9A-02PAM-GM-1000VS
Инженерный эффект: Стандартные разъемы питания постоянного тока (DC Jack) потребительского класса легко выходят из строя при движении. Разъем М9 на 2 или 3 контакта служит надежным апгрейдом для питания резервных батарей, внешних индикаторов или малых реле. Он полностью влагозащищен, ударопрочен и устойчив к случайному выдергиванию кабеля.
Рекомендуемые модели: M9A-08PFF-GW12 / M9A-08PAM-GM-1000VS
Инженерный эффект: Для оборудования, требующего многоканального цифрового ввода-вывода или управления реле, разъемы М9 на 6–8 контактов объединяют несколько сигнальных линий в один главный порт. Это значительно повышает интеграцию интерфейсов и минимизирует количество вырезов в панелях, сохраняя общую прочность и герметичность корпуса (класса NEMA / IP).
Шэньчжэньская электронная компания STA Connector (Shenzhen STA Electronics Co., Ltd.) имеет 20-летний опыт успешной разработки и производства разъемов. Работая в рамках строгой системы менеджмента качества ISO9001, наш продуктовый портфель сертифицирован по международным стандартам, включая UL, cUL, CSA, VDE, TUV и CQC.
Наши собственные испытательные лаборатории полностью оснащены современным оборудованием для проведения электрических, климатических, механических и вибрационных тестов. Каждая производственная партия разъемов М9 проходит жесткий контроль надежности в точном соответствии со стандартами IEC61984, IEC60947 и UL1059, гарантируя безупречную работу оборудования для мировых OEM/ODM-производителей защищенных ПК.
Вопрос 1: Может ли разъем М9 надежно передавать данные и питание одновременно?
Ответ 1: Да. Для маломощных приложений, таких как промышленные датчики или последовательная связь, разъемы М9 на 3–5 контактов спроектированы специально под гибридные схемы. Они могут передавать питание 5V/12V DC вместе с цифровыми сигналами без перекрестных помех (cross-talk) благодаря качественной внутренней изоляции и полному экранированию на 360 градусов.
