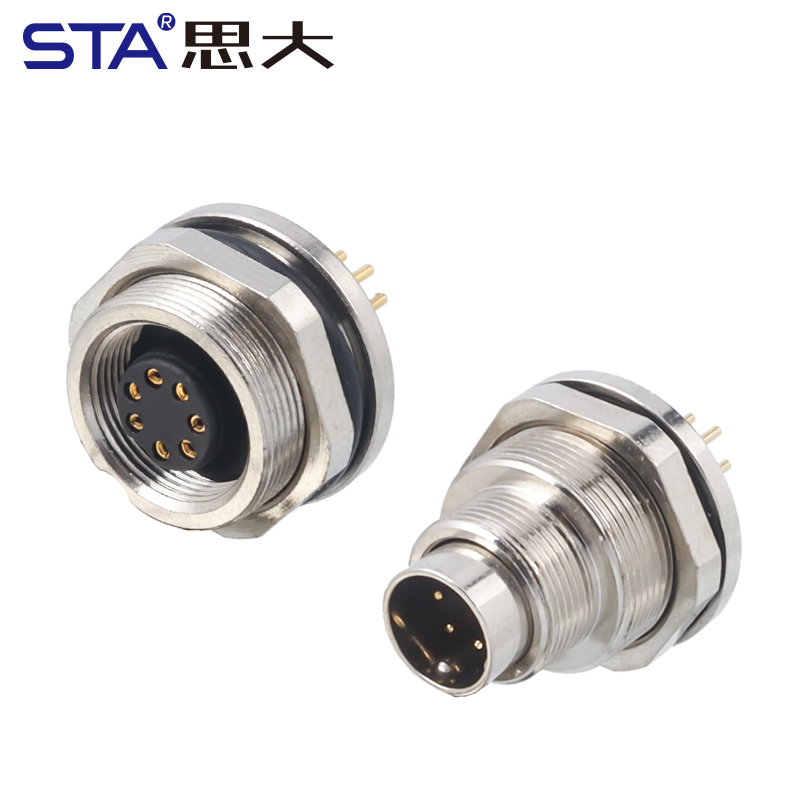

M9 PCB Socket
| разъёма: | |
|---|---|
| Контакты / Кодировка: | |
| SKU: | |
| штат: | |
| Количество: | |
Надежная резьбовая фиксация: Замок M9*0.5 гарантирует виброустойчивое соединение, предотвращая случайное размыкание контактов в мобильных устройствах и роботизированных системах.

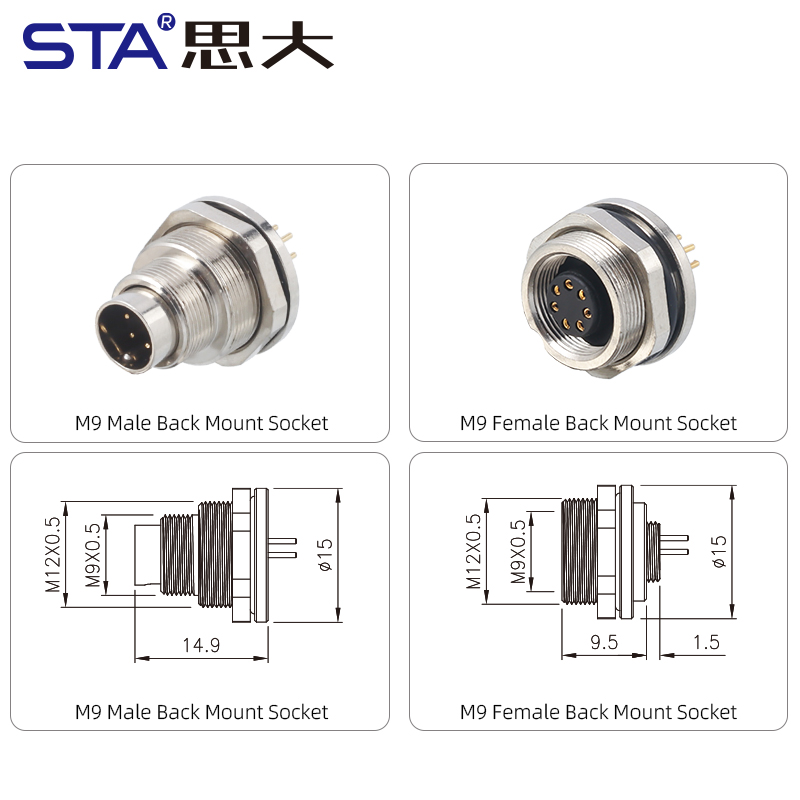

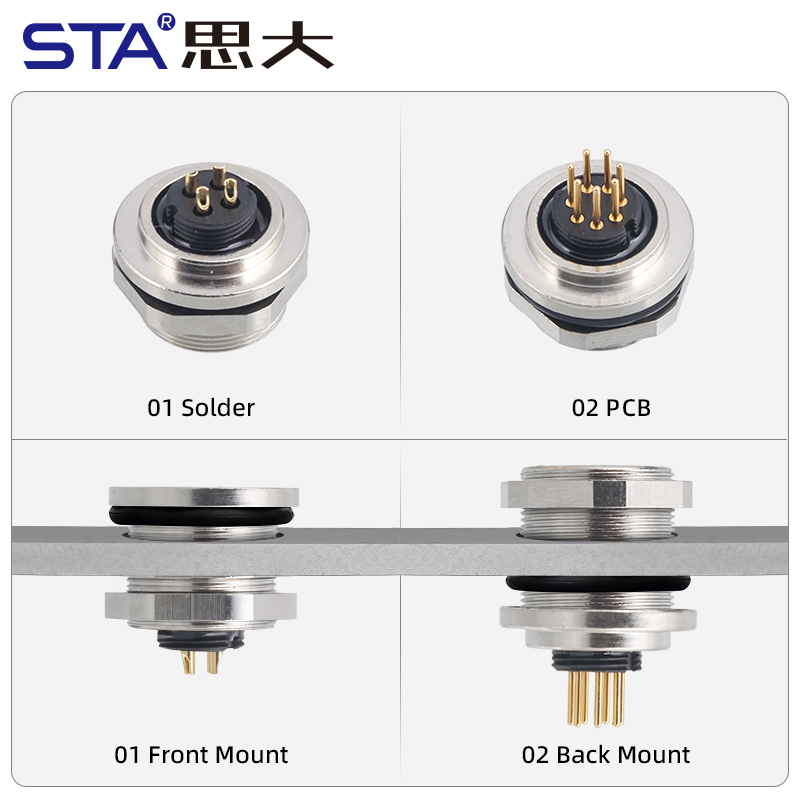

Эстетичный задний монтаж: Конфигурация M9 Back Mount устанавливается изнутри корпуса, что позволяет скрыть крепежную гайку и сделать внешнюю панель прибора более аккуратной.
Прямое подключение к плате (PCB): Разъемы оснащены контактами под пайку на плату, что исключает использование проводов внутри корпуса и гарантирует стабильную передачу сигнала.
Сверхкомпактный размер 9 мм: Серия M9 идеально подходит для миниатюрной электроники, где невозможно разместить стандартные разъемы M12 из-за ограниченного пространства.
Полная герметичность IP67: Качественные уплотнительные кольца защищают внутренние компоненты печатной платы от влаги, пыли и коррозии даже при использовании в экстремальных условиях.

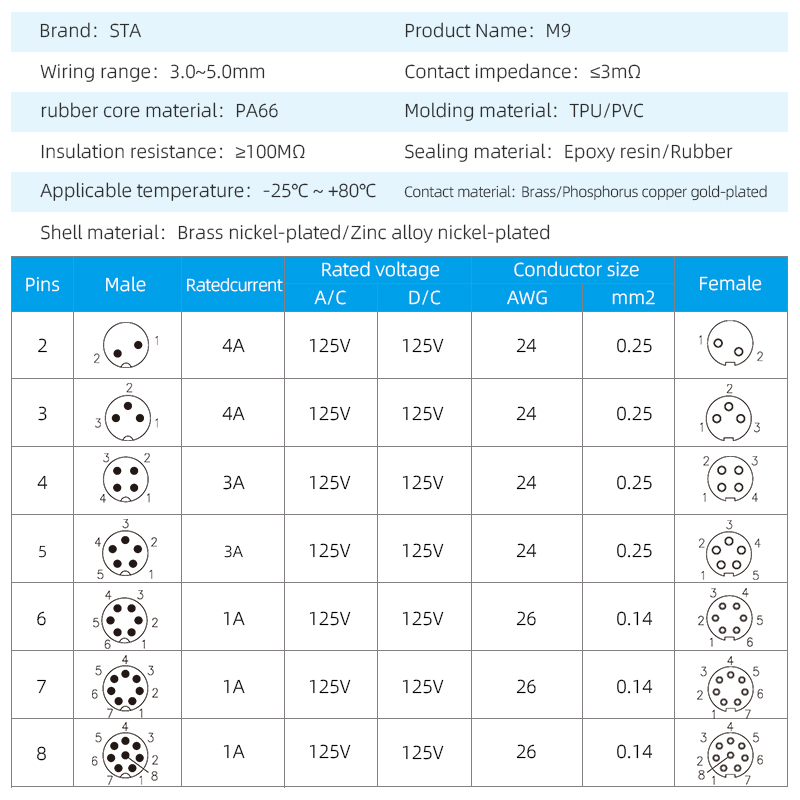

| Параметр | Технические характеристики |
| Тип разъёма | M9, металлический, пайка (PCB Type) |

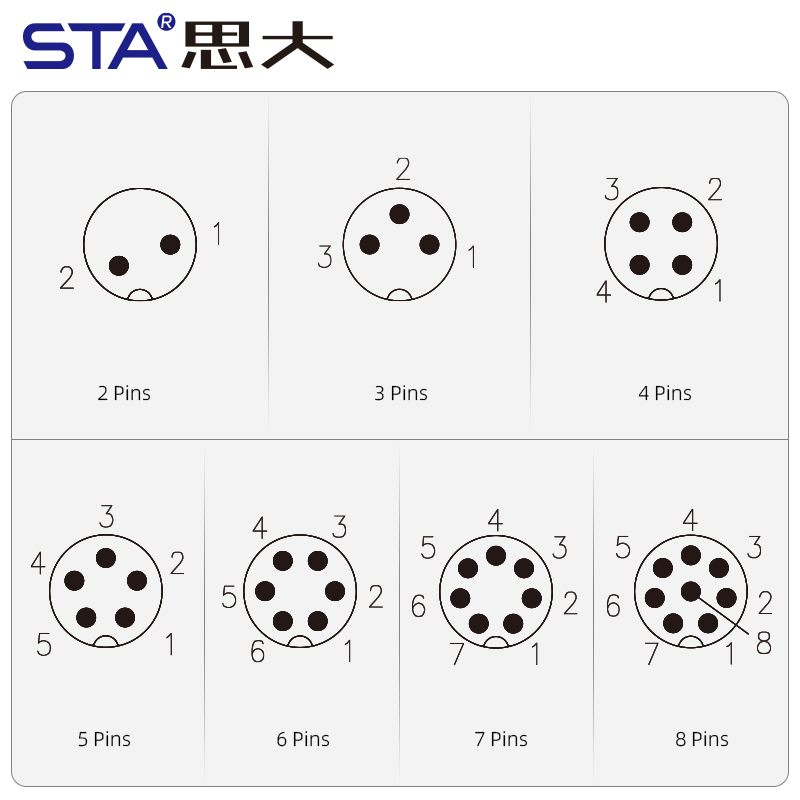

| Количество контактов | 2 / 3 / 4 / 5 / 6 / 7 / 8 контактов |
| Тип крепления | Монтаж спереди/сзади |
| Тип соединения | Разъёмы типа «папа»/«гнездо» |
| Винтовая резьба | M12x0.5 |
| Материал | Металл + огнестойкий пластик |
| Тип установки | Панельный монтаж (Panel-mount socket) |
| Степень водонепроницаемости | IP67 |
| Соответствие стандартам | IEC 61076-2-104 |
| Рабочая температура | -40°C...+105°C |
| Монтаж | Подключи и работай |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Миниатюрные датчики: Линии связи для температурных, оптических и прецизионных датчиков давления на плату.
Медицинская техника: Компактные интерфейсы для ручных диагностических инструментов и портативных мониторов.
Промышленные КПК: Защищенные порты питания и данных для сканеров и защищенных планшетов.
Робототехника: Внутренние разъемы для манипуляторов и компактных блоков управления роботами.
Системы видеонаблюдения: Герметичные соединения для микрокамер и видеооборудования дронов.
В: В чем преимущество заднего монтажа M9?
О: Задний монтаж позволяет закрепить разъем изнутри, что защищает гайку от внешнего воздействия и улучшает дизайн фронтальной панели.
В: Подходят ли разъемы M9 для передачи цифровых сигналов?
О: Да, благодаря золоченому покрытию контактов, серия M9 обеспечивает минимальное сопротивление и стабильную передачу данных.
В: Каков ресурс сочленений у этих разъемов?
О: Разъемы M9 рассчитаны на более 500 циклов сочленения при сохранении всех электрических характеристик.
