| разъем: | |
|---|---|
| Число контактов: | |
| Количество: | |

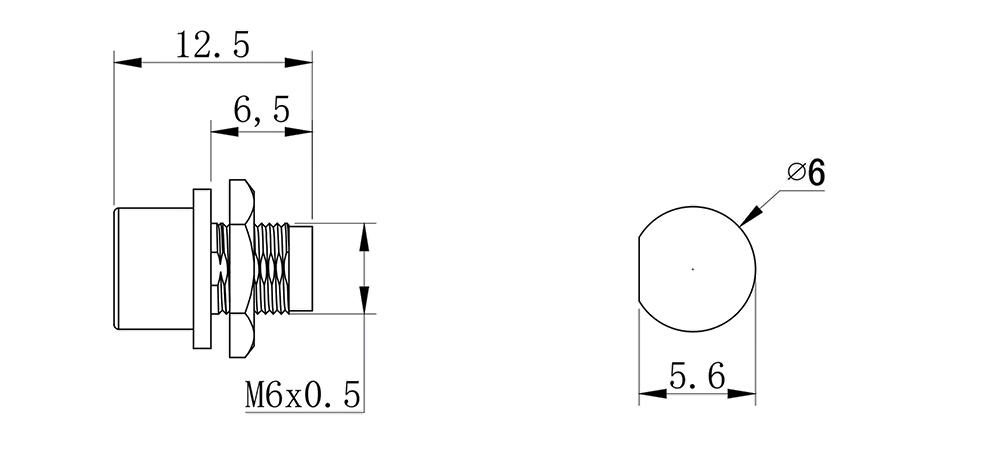

Ультракомпактный миниатюрный дизайн: Благодаря невероятно малым габаритам и монтажному отверстию 6 мм, разъем SF6 является лучшим выбором для компактных электронных устройств, обеспечивая плотное соединение без потери механической прочности.

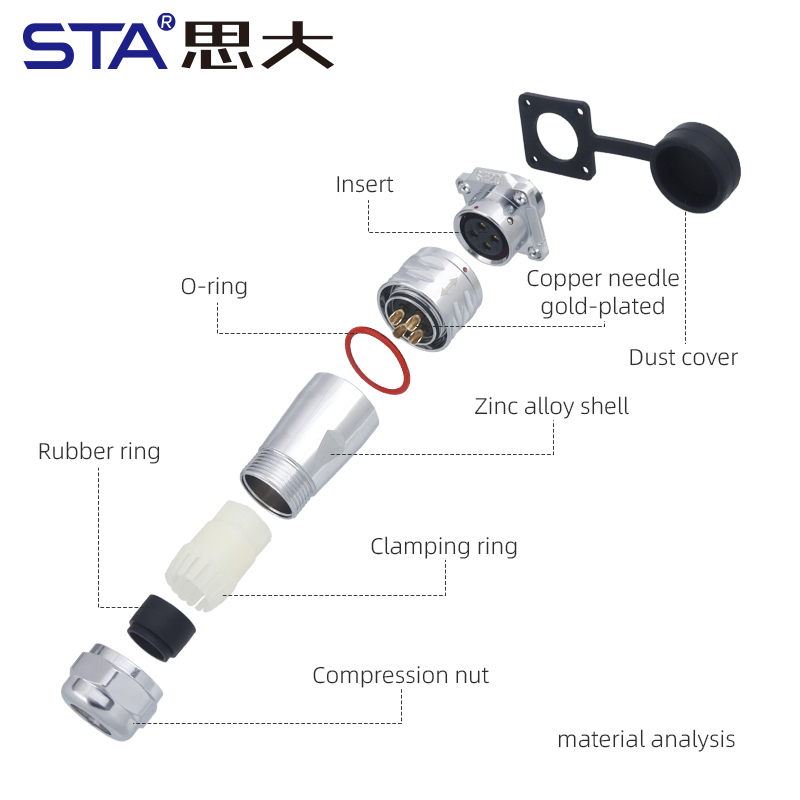

Профессиональный корпус из латуни: Изготовленный из высококачественной хромированной латуни, этот разъем обладает превосходной долговечностью, эстетичным внешним видом и отличным экранированием (EMI/RFI), защищая чувствительные сигналы от внешних электромагнитных помех.
Надежная резьбовая фиксация: Прецизионная система резьбового соединения гарантирует надежную виброустойчивую связь, предотвращая случайное отсоединение кабеля, что критически важно для бесперебойного питания в процессе профессиональной киносъемки.
Высокопроводящие золоченые контакты: Оснащенный латунными контактами с золотым покрытием, разъем серии SF6 минимизирует сопротивление и максимизирует целостность сигнала, обеспечивая стабильную работу на протяжении более 500 циклов сопряжения.
Универсальные конфигурации контактов: Доступный в вариантах на 2, 3, 4 и 5 контактов, этот разъем подходит как для низковольтного питания, так и для многоканальной передачи сигналов в лабораторном и аудиовизуальном оборудовании.
| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовая фиксация |
| Рейтинг IP | IP44 (Защита от брызг и пыли) |
| Материал корпуса | Латунь (Хромированная) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 2, 3, 4, 5 контактов |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |

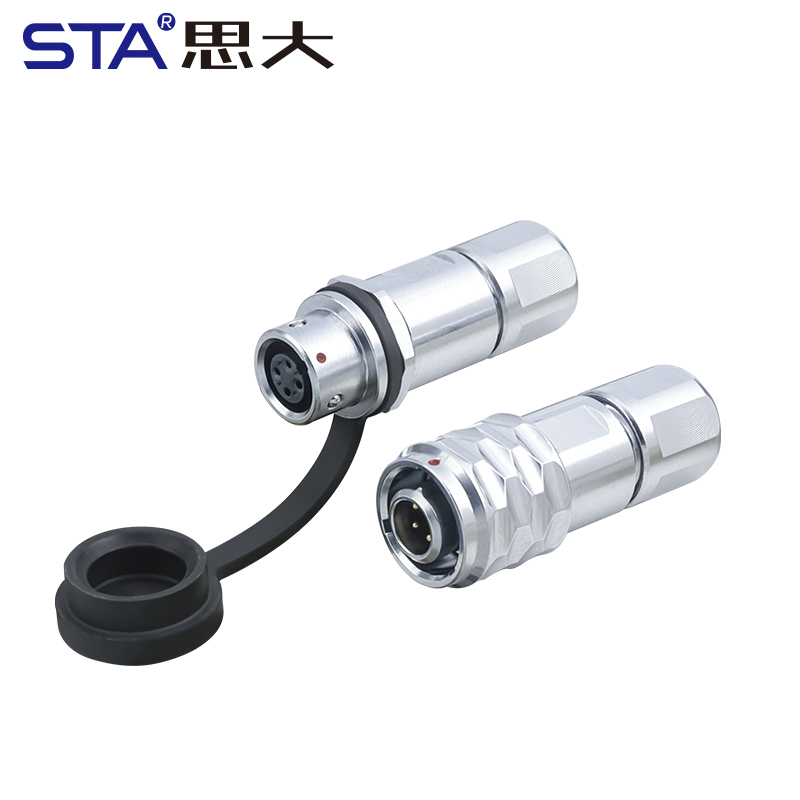

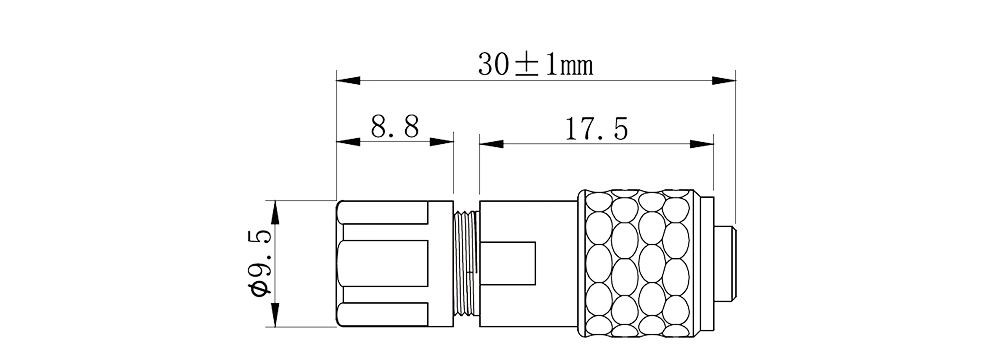

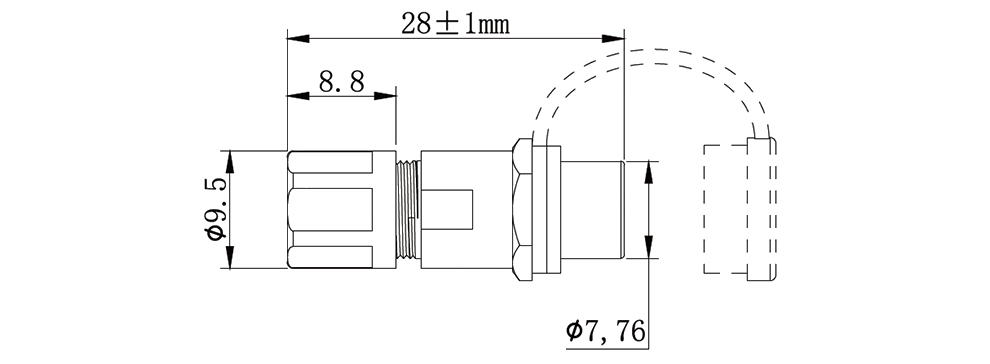

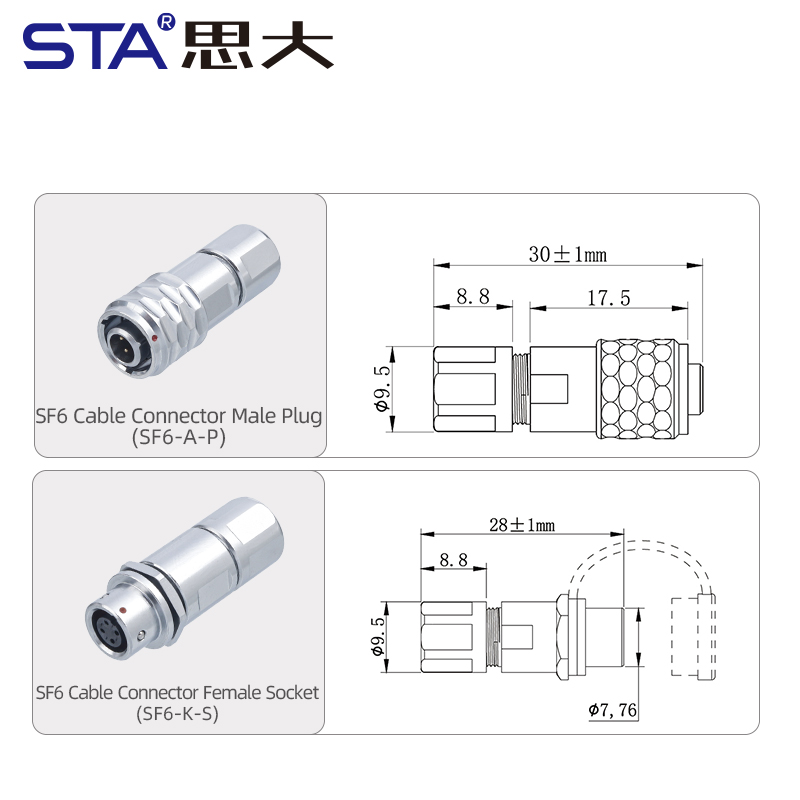

| Прямой штекер | Прямое гнездо |
 | |
| Ответная вилка (папа) | Ответная розетка (мама) |
 | |

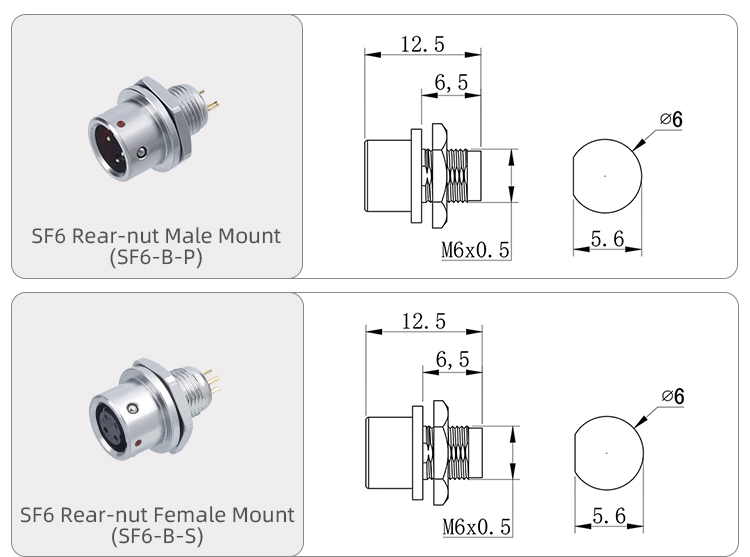

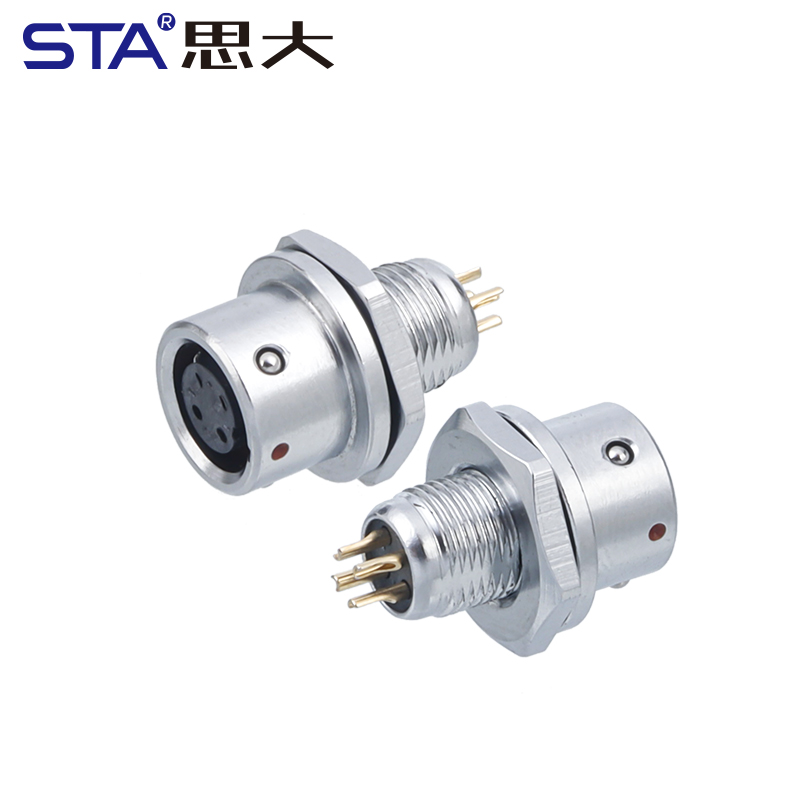

| Штекер для фронтального монтажа | Гнездо для фронтального монтажа |
 | |
| Булавки | 2 | 3 | 4 | 5 |
Вид спереди |  |  |  |  |
Номинальный ток (А) | 3A | 3A | 3A | 3A |
Диаметр контакта (мм) | φ0.6×2 | φ0.6×3 | φ0.6×4 | φ0.6×5 |
Рабочее напряжение (переменного тока) | 30 | 30 | 30 | 30 |
Сопротивление давлению (AC.V) 1 мин | 500 | 500 | 500 | 500 |
Контактное сопротивление (мОм) | 10 | 10 | 10 | 10 |
Сечение проволоки (мм⊃2;/AWG) | ≤0.5/20 | ≤0.5/20 | ≤0.5/20 | ≤0.5/20 |
Кинооборудование: Специализированный разъем питания для камер Blackmagic BMPCC 4K, 6K и 6K Pro.
Медицинские приборы: Безопасные сигнальные линии для портативных диагностических и хирургических инструментов.
Лабораторные датчики: Компактные интерфейсы для высокоточных измерительных сенсоров и регистраторов данных.
Профессиональное Аудио/Видео: Качественные соединения питания для накамерных мониторов и беспроводных приемников.
Промышленные терминалы: Прочные порты зарядки и связи для портативных сканеров промышленного класса.
В: Безопасно ли использовать разъем SF6 с рейтингом IP44 для уличных съемок?
О: Рейтинг IP44 защищает от брызг и пыли. Он подходит для использования на улице при нормальной погоде, но его следует беречь от сильного дождя или погружения в воду.
В: Можно ли использовать этот разъем для кастомных кабелей питания BMPCC?
О: Да, 2-контактная версия SF6 является точным аналогом разъема питания камер BMPCC 4K/6K, что делает его идеальным выбором для сборки кабелей на заказ.
В: Обеспечивает ли он защиту от помех?
О: Да, полностью металлический корпус обеспечивает экранирование на 360 градусов, что крайне важно для поддержания чистого пути питания и сигнала без наводок.
