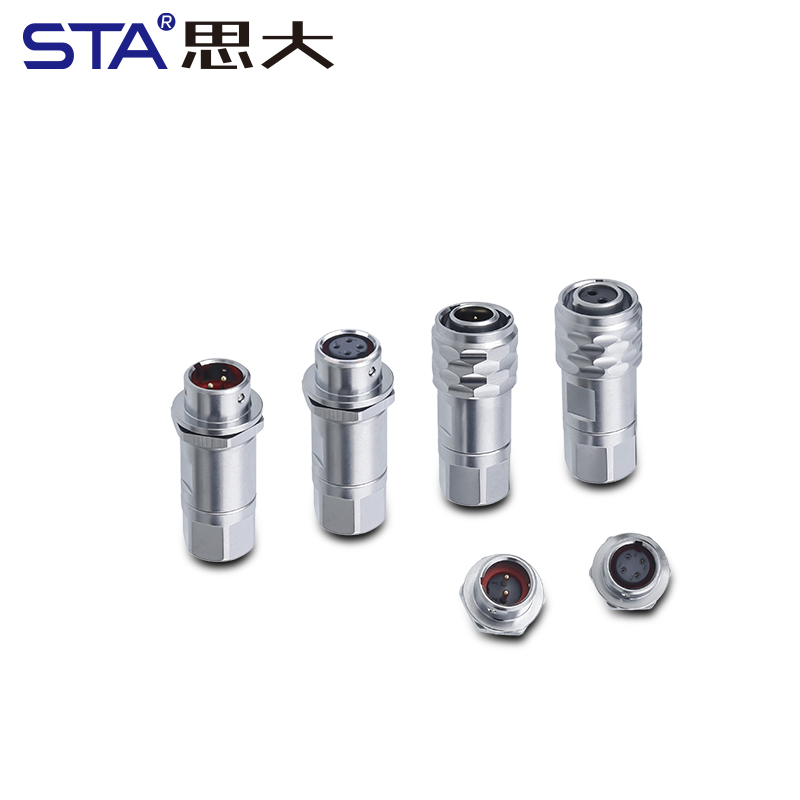

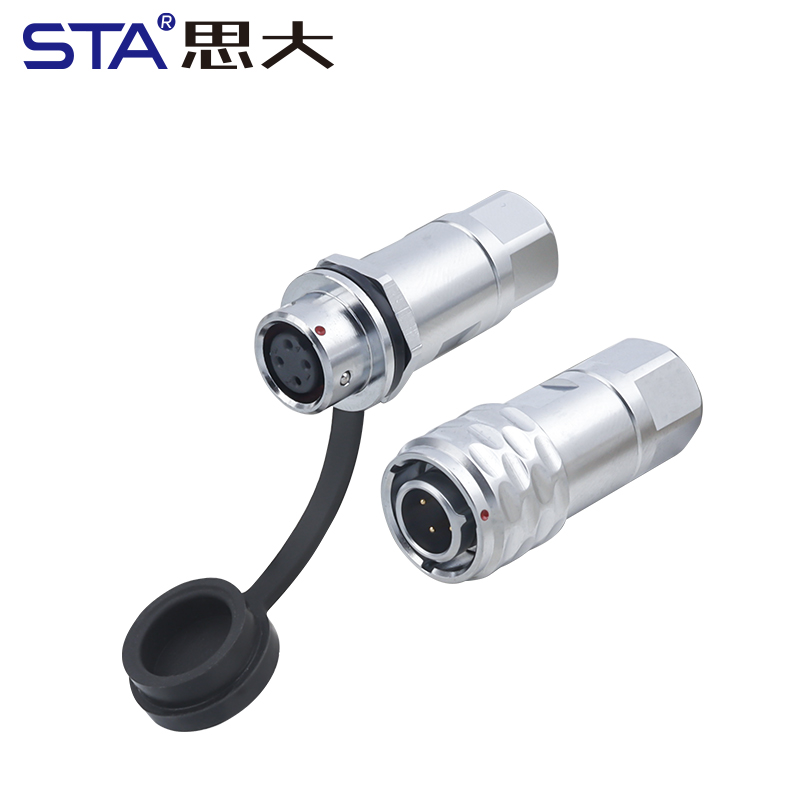

Компактное соединение высокой плотности: С посадочным отверстием 8 мм, серия SF8 обеспечивает высокую плотность монтажа, экономя место на панелях и печатных платах современных электронных модулей.

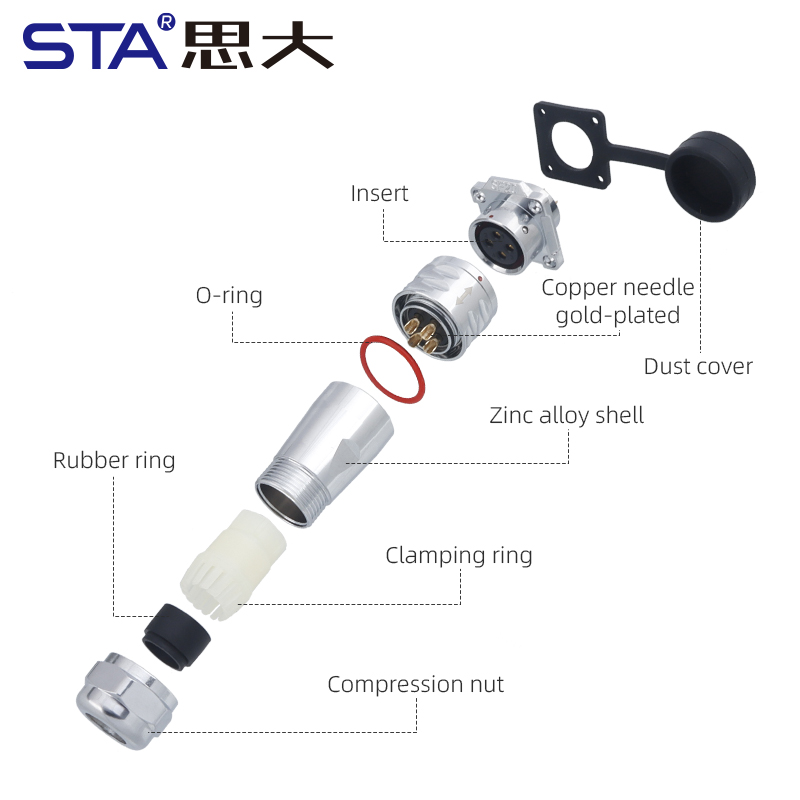

Прочная конструкция для автопрома: Изготовленный из хромированной латуни, этот разъем обладает высокой механической прочностью и экранированием, защищая сигнал от помех двигателя и промышленных наводок.
Виброустойчивая резьбовая фиксация: Прецизионный механизм резьбового соединения гарантирует надежную фиксацию, которая не ослабевает при механических нагрузках, что критически важно для автомобильных кабелей питания.
Отличная проводимость и долговечность: Золоченые латунные контакты обеспечивают минимальное падение напряжения и низкое сопротивление, сохраняя работоспособность на протяжении более 500 циклов сопряжения.
Универсальные конфигурации: Доступный в вариантах на 2, 3, 4, 5, 6 и 8 контактов, разъем SF8 позволяет гибко объединять линии питания и сложные сигнальные пути в одном интерфейсе.
| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовая фиксация |
| Рейтинг IP | Герметичность по стандарту IP67 |
| Материал корпуса | Латунь (Хромированная) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 2, 3, 4, 5 ,6,8 контактов |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |

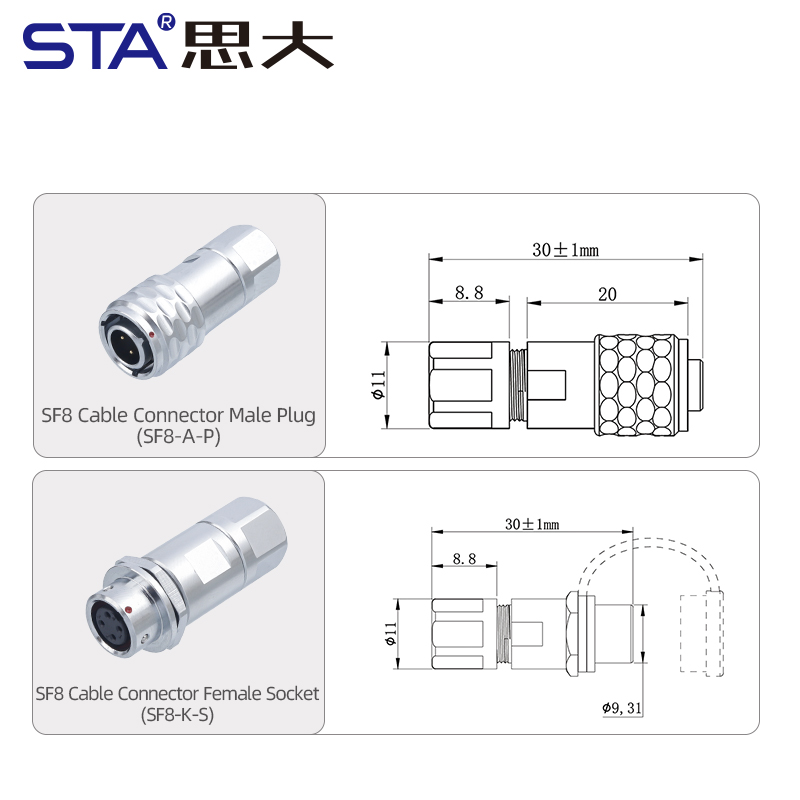

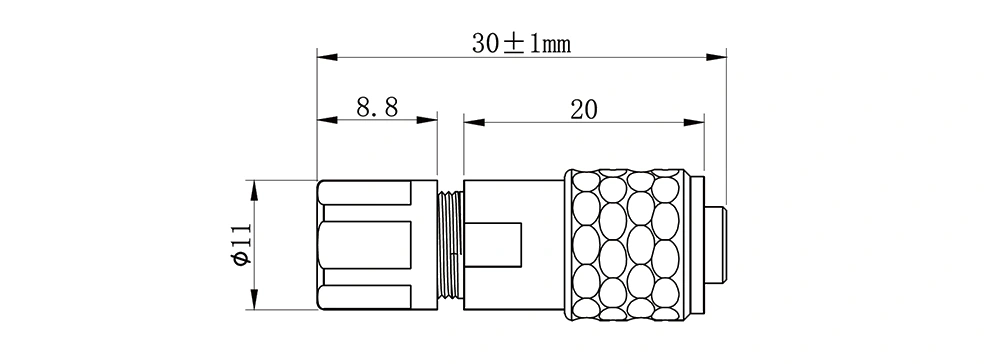

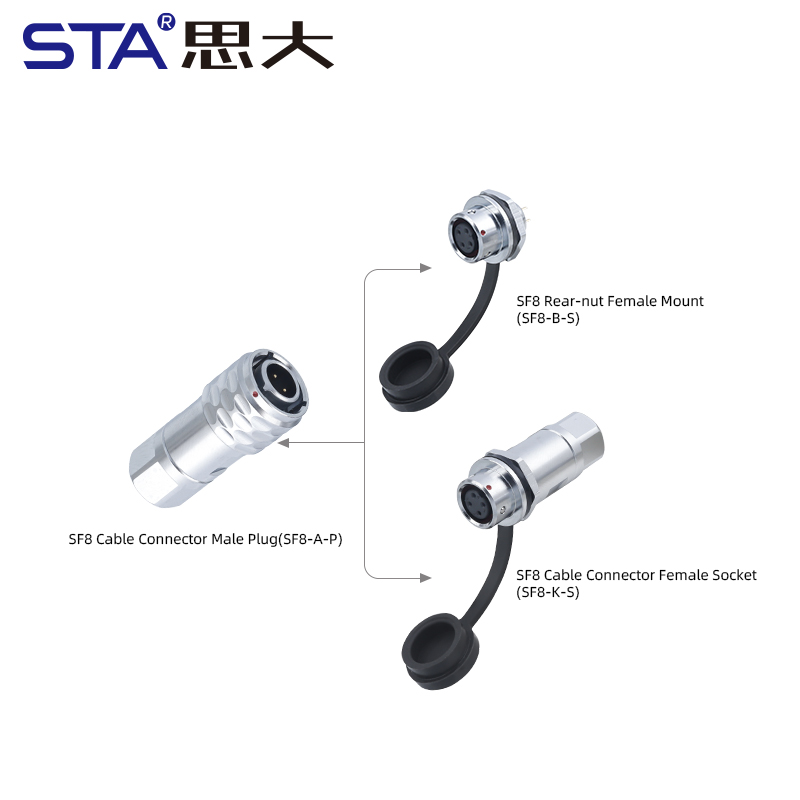

| Прямой штекер | Прямое гнездо |
 | |
| Ответная вилка (папа) | Ответная розетка (мама) |
 | |

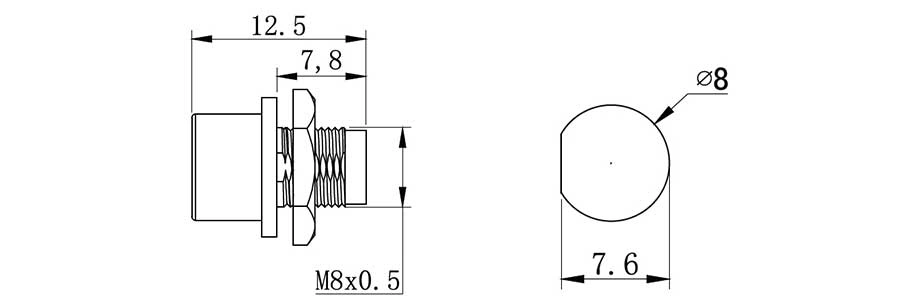

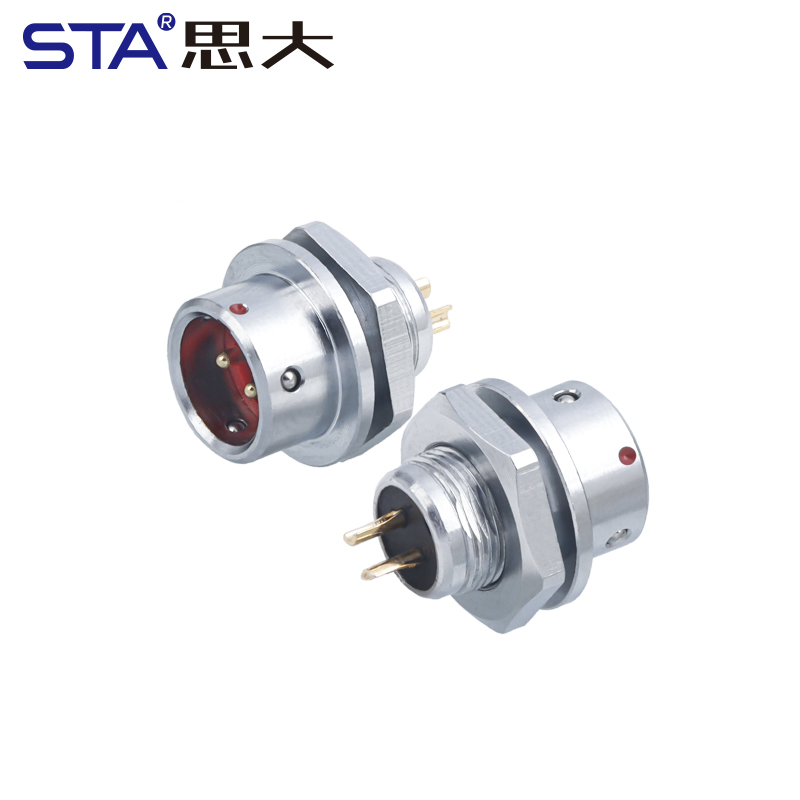

| Штекер для фронтального монтажа | Гнездо для фронтального монтажа |
 | |
| Булавки | 2 | 3 | 4 | 5 | 6 | 8 |
Вид спереди |  |  |  |  |  |  |
Номинальный ток (А) | 5 | 5 | 3 | 3A | 3 | 3 |
Диаметр контакта (мм) | φ1×2 | φ1×3 | φ0.6×4 | φ0.6×5 | φ0.6×6 | φ0.6×8 |
Рабочее напряжение (переменного тока) | 125 | 125 | 30 | 30 | 30 | 30 |
Сопротивление давлению (AC.V) 1 мин | 1000 | 1000 | 500 | 500 | 500 | 500 |
Контактное сопротивление (мОм) | 5 | 5 | 10 | 10 | 10 | 10 |
Сечение проволоки (мм⊃2;/AWG) | ≤0.75/18 | ≤0.75/18 | ≤0.5/20 | ≤0.5/20 | ≤0.5/20 | ≤0.5/20 |
Автомобильная электроника: Идеально подходит для подключения диагностических сканеров, датчиков двигателя и систем внутреннего освещения автомобилей.
Светодиодные системы питания: Надежные соединения для светодиодных лент, архитектурной подсветки и сценического светового оборудования.
Промышленная автоматизация: Компактные интерфейсы для контроллеров ПЛК (PLC), концевых выключателей и энкодеров в ограниченном пространстве.
Бытовая электроника: Высококачественные порты зарядки и передачи данных для профессионального аудиооборудования и смарт-устройств.
Системы БПЛА и дронов: Легкие, но прочные разъемы для полетных контроллеров и питания подвесов (гимбалов) видеокамер.
В: Подходит ли серия SF8 для использования под капотом автомобиля?
О: Разъем отлично подходит для салонной электроники или защищенных моторных отсеков. Для открытых участков рекомендуем нашу серию с рейтингом IP67.
В: Обеспечивает ли SF8 лучшую защиту от помех, чем пластиковые разъемы?
О: Да, полностью металлический латунный корпус обеспечивает экранирование на 360 градусов (EMI/RFI), что крайне важно для предотвращения помех в автомобильных и промышленных средах.
В: Можно ли использовать SF8 для передачи тока высокой мощности?
О: Разъемы SF8 рассчитаны на ток до 5 А. Если вам требуется большая мощность (например, более 20 А), рекомендуем обратить внимание на наши серии SD или WF.
В: Каков максимальный срок службы разъема при частом использовании?
О: Благодаря золотому покрытию контактов, разъем гарантирует более 500 циклов надежного сопряжения без потери качества электрического сигнала.
