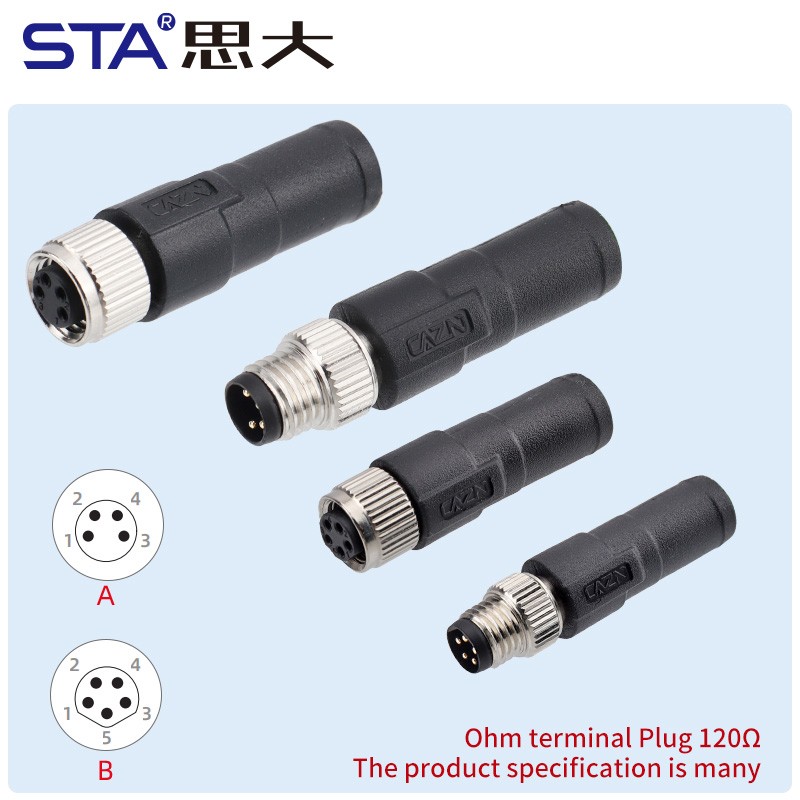

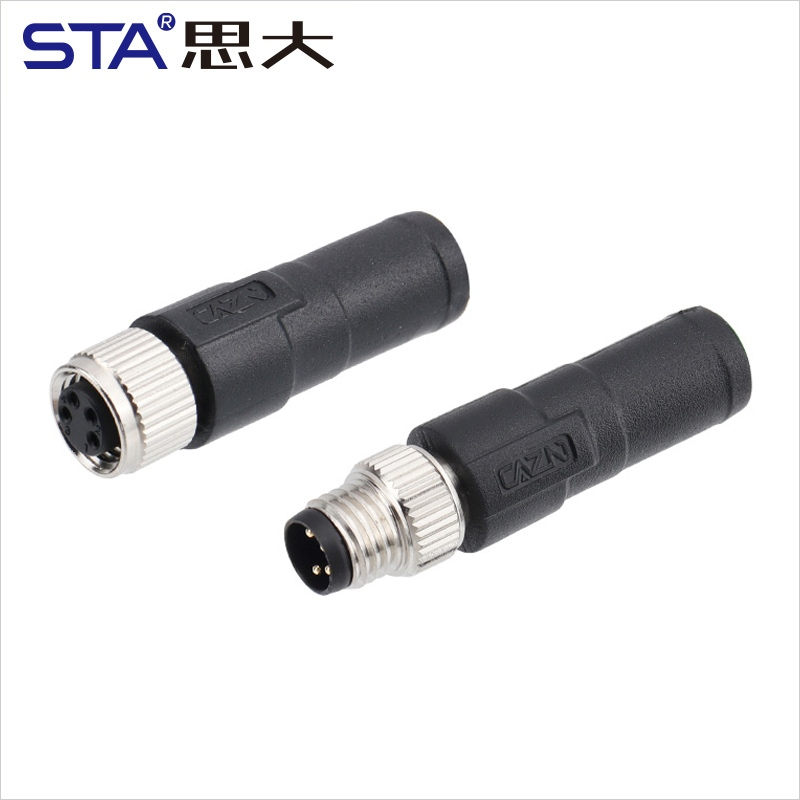

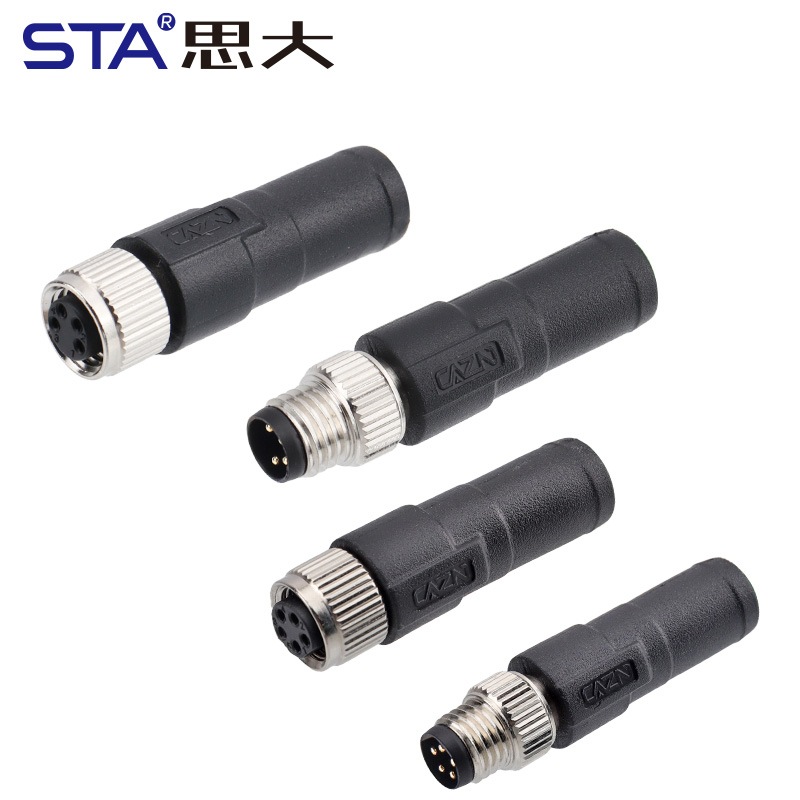

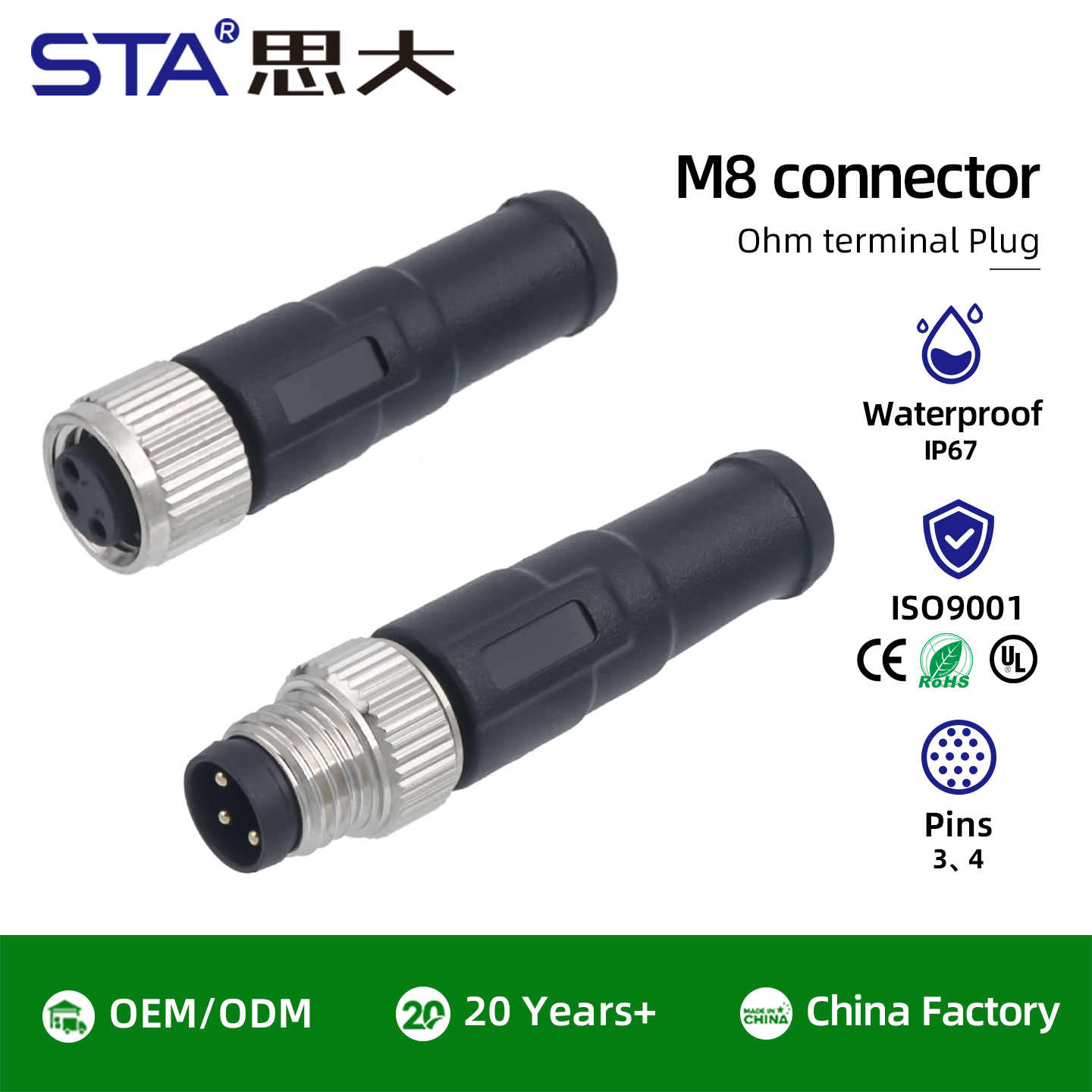

M8 120 Ом
| Тип разъёма: | |
|---|---|
| Контакты/Код: | |
| SKU: | |
| штат: | |
| Количество: | |
1. Встроенное согласующее сопротивление 120 Ом
Эффективно минимизирует отражение сигнала и обеспечивает стабильную связь в сетях CANopen, DeviceNet и Profibus.
2. Повышенная стабильность сигнала
Встроенный высокоточный резистор регулирует ток и напряжение, улучшая общее качество сигнала и точность передачи.

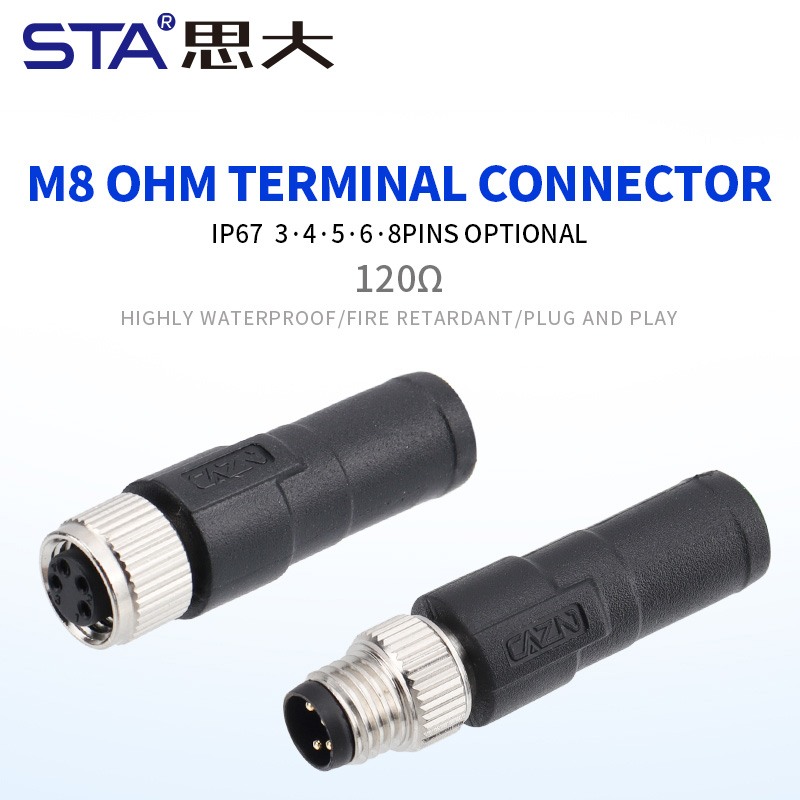

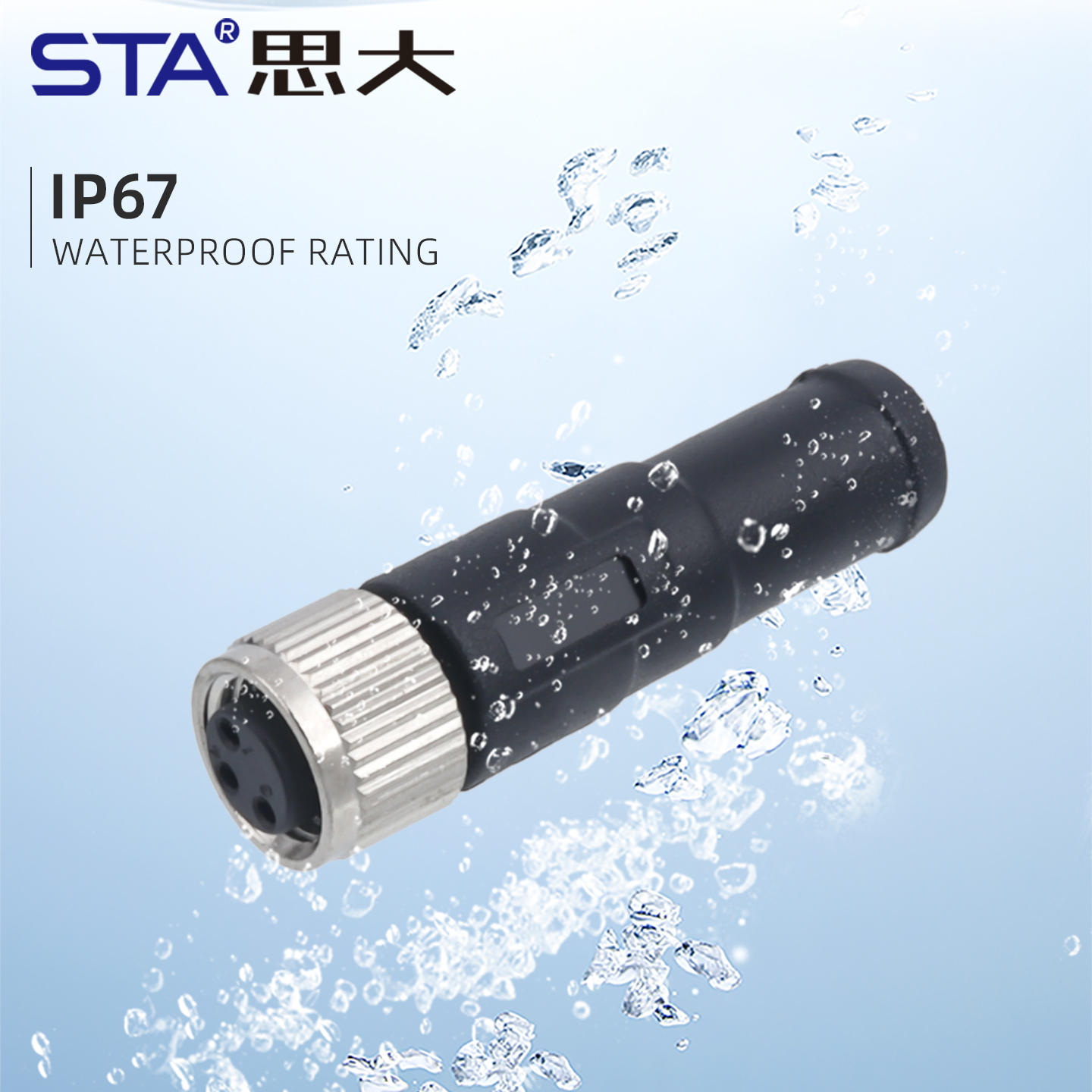

3. Защита от воды и пыли по стандарту IP67
Разъем, герметизированный эпоксидной смолой и резиной, обеспечивает защиту по стандарту IP67 и идеально подходит для использования в жестких промышленных условиях.
4. Превосходная электропроводность
Контакты из позолоченной латуни или фосфористой меди обеспечивают низкое сопротивление (≤5 мОм) и надежную работу в течение длительного времени.
5. Стандартизированная конструкция для легкой интеграции

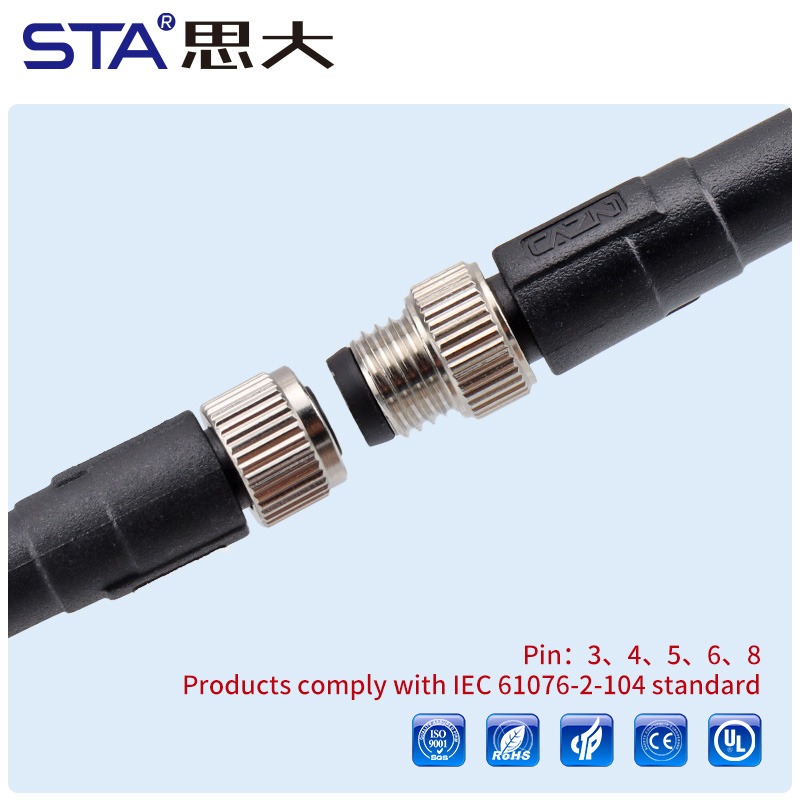

Полностью соответствует требованиям IEC 61076-2-104, RoHS/CE/UL, обеспечивая совместимость с различными системами промышленной автоматизации.

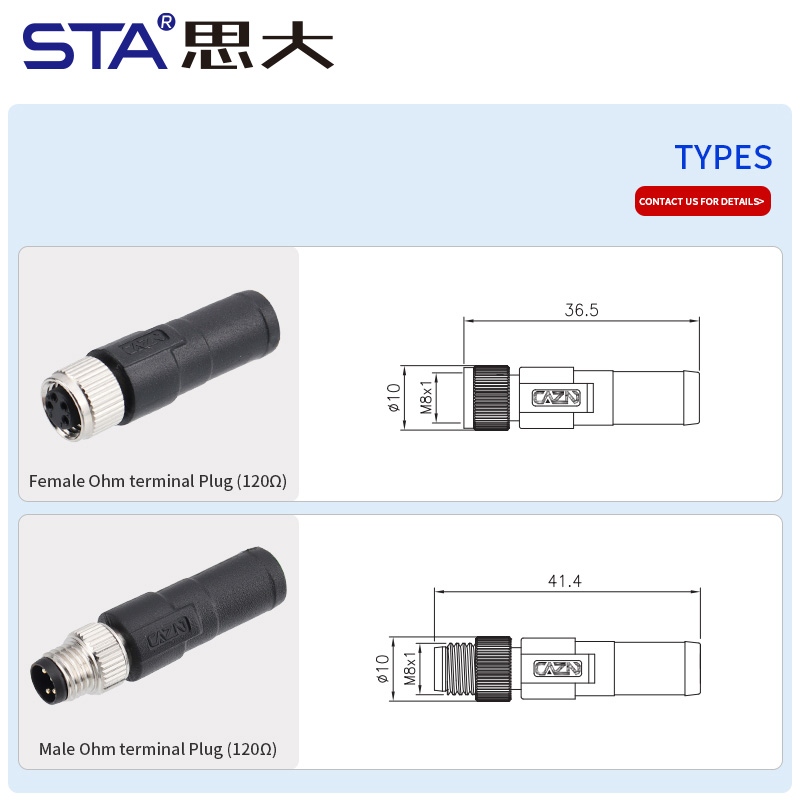

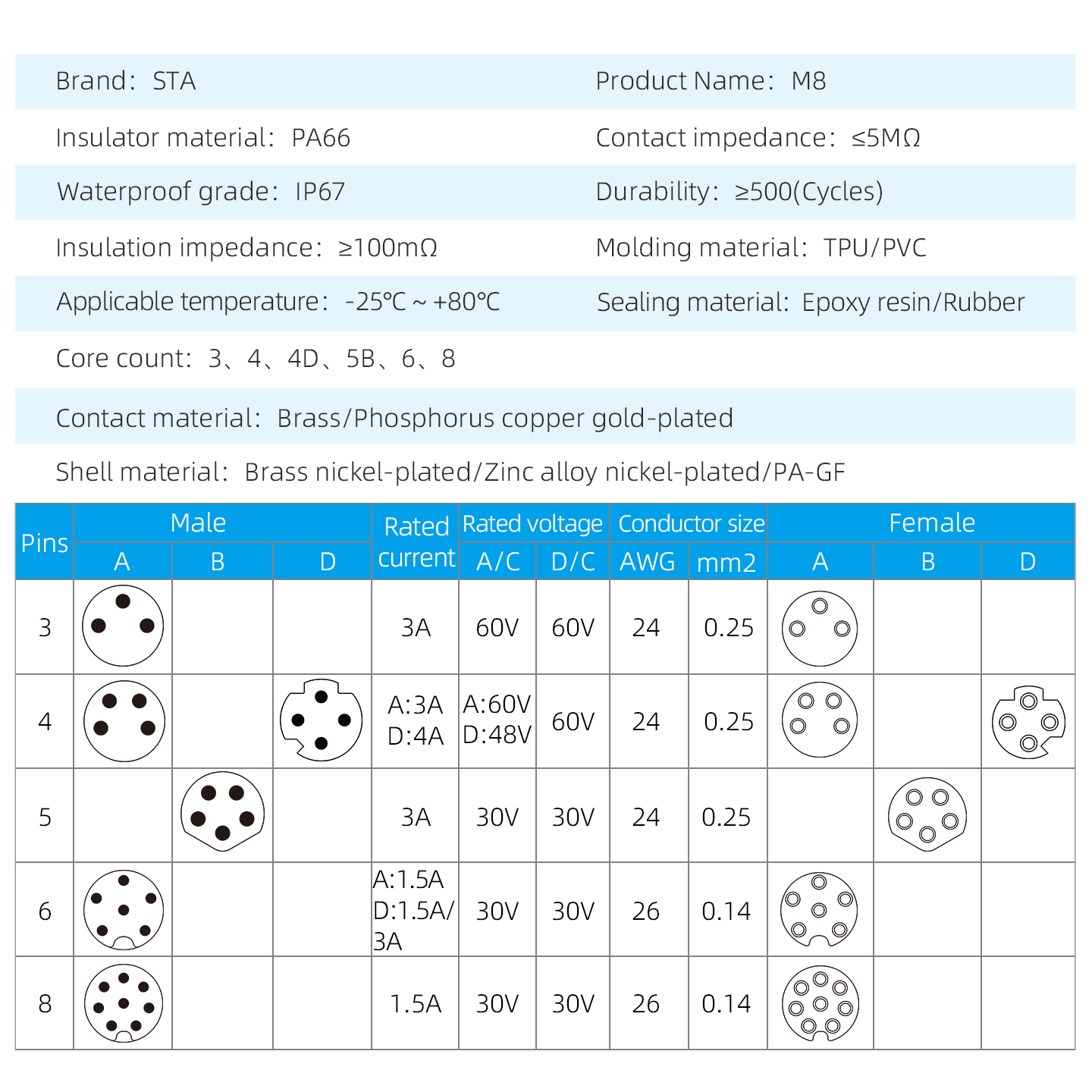

| Артикул | Характеристики |

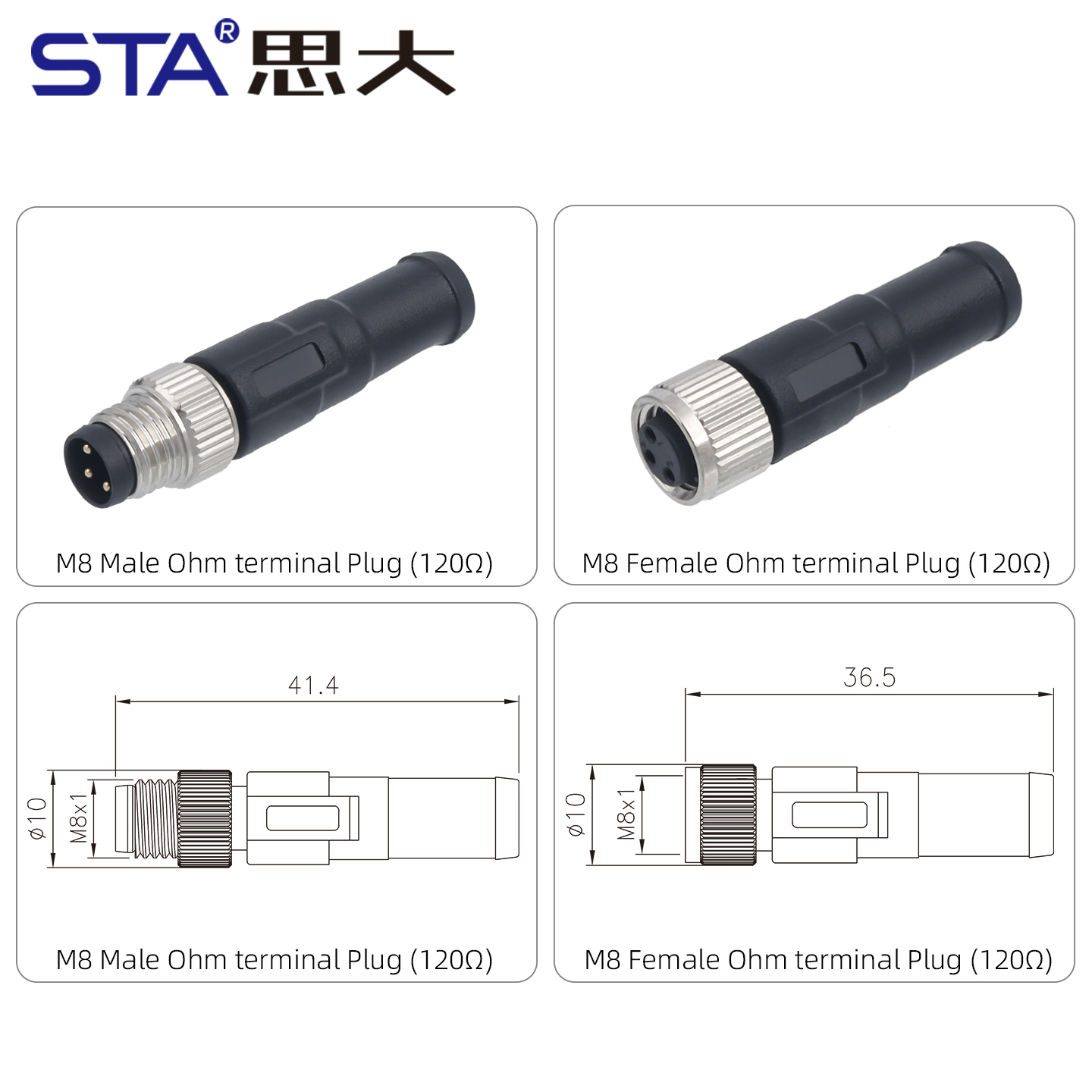

| Тип разъёма | Разъём M8 120 Ом |
| Количество контактов | 3 / 4 / 5 / 6 / 8 контактов |
| Пол | Разъём «папа»/«мама» |
| Номинал резистора | 120 Ом ±5% |
| Номинальное напряжение | 60 В переменного/постоянного тока |
| Номинальный ток | 1–3 А (в зависимости от количества контактов) |
| Материал корпуса | Никелированная латунь / никелированный цинковый сплав |
| Материал контактов | Латунь / фосфористая медь, позолоченная |
| Материал изолятора | PA66 |
| Материал герметика | Эпоксидная смола/резина |
| Сопротивление контактов | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
| Долговечность | ≥500 циклов соединения |
| Рабочая температура | -25 °C ~ +85 °C |
| Водонепроницаемость | IP67 |
| Соответствие стандартам | IEC 61076-2-104/CE/RoHS/UL |
В1: Зачем нужен оконечный резистор сопротивлением 120 Ом?
О1: Он предотвращает отражение и искажение сигнала в длинных кабелях, обеспечивая точную и стабильную передачу данных.
В2: Для каких систем можно использовать этот разъём?
О2: Он идеально подходит для сетей связи DeviceNet, CANopen и Profibus.
В3: Водонепроницаем ли этот разъём?
О3: Да, он обеспечивает степень защиты IP67 и подходит для использования на открытом воздухе и в промышленных условиях.

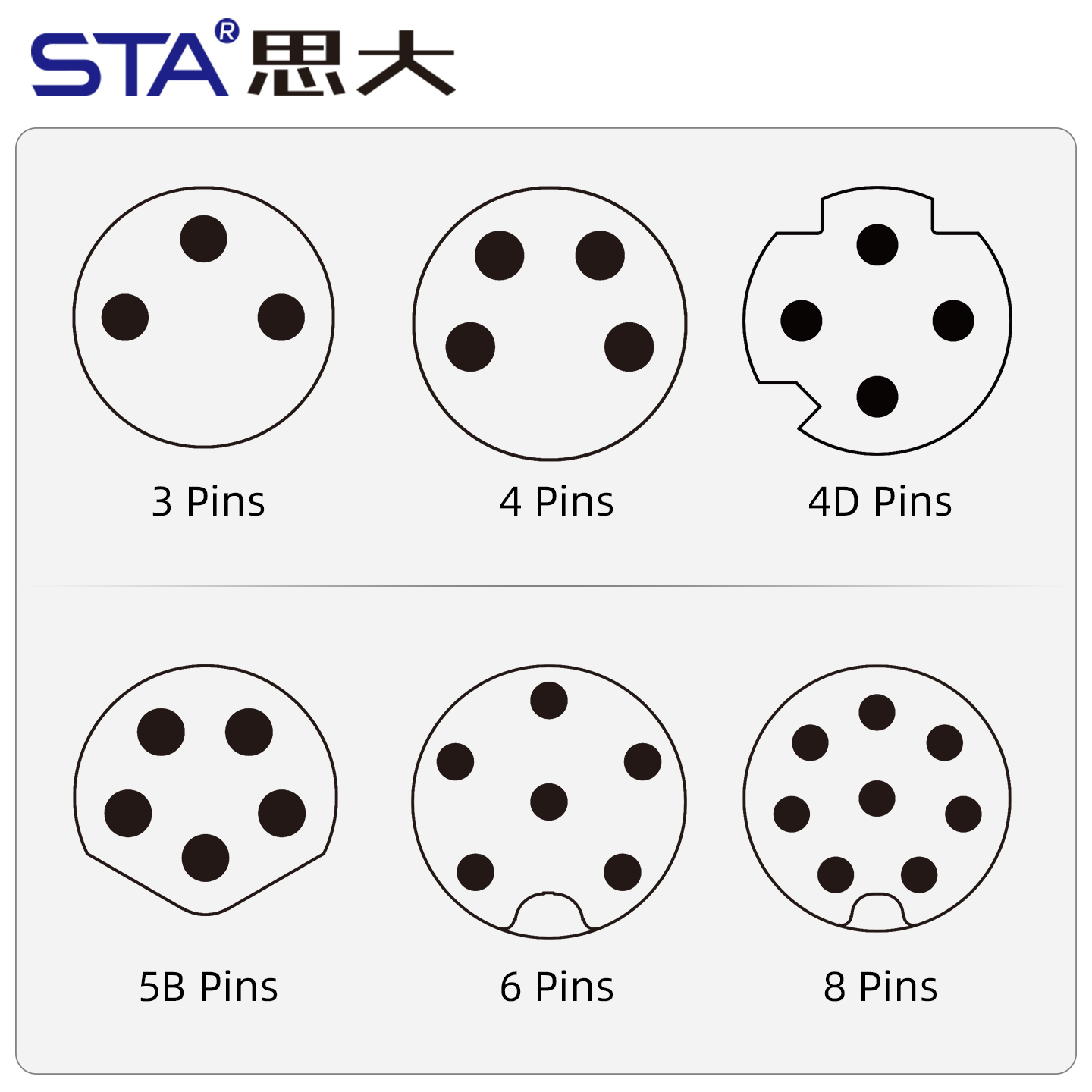

В4: Какие конфигурации выводов доступны?
О4: Разъём поддерживает 3, 4, 5, 6 и 8 контактов для различных типов проводки.
В5: Можно ли изменить номинал резистора?
О5: Да. Резистор сопротивлением 120 Ом можно изменить на другие значения по запросу для конкретного применения.
