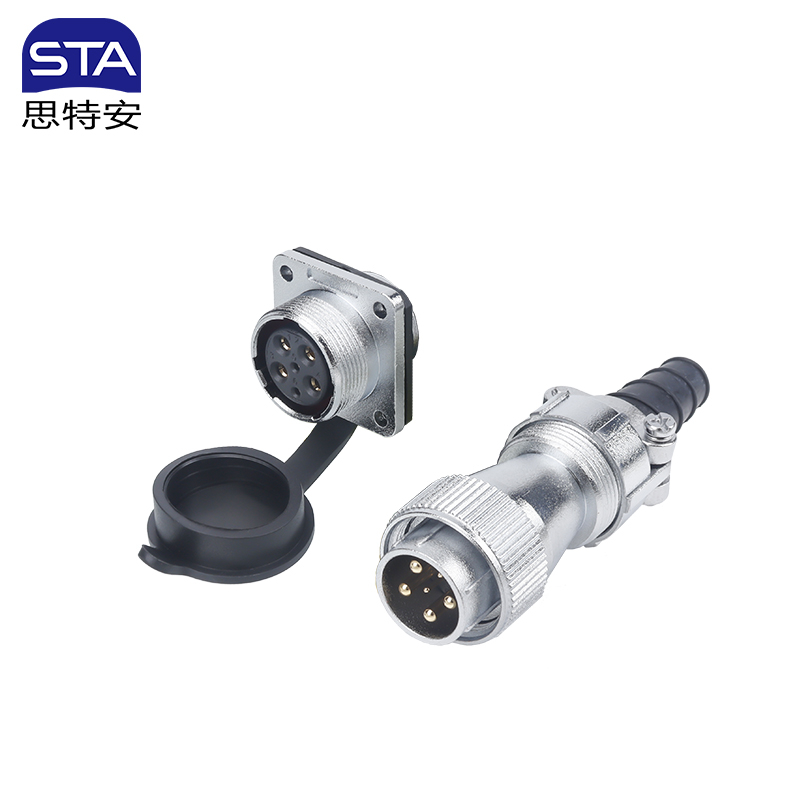

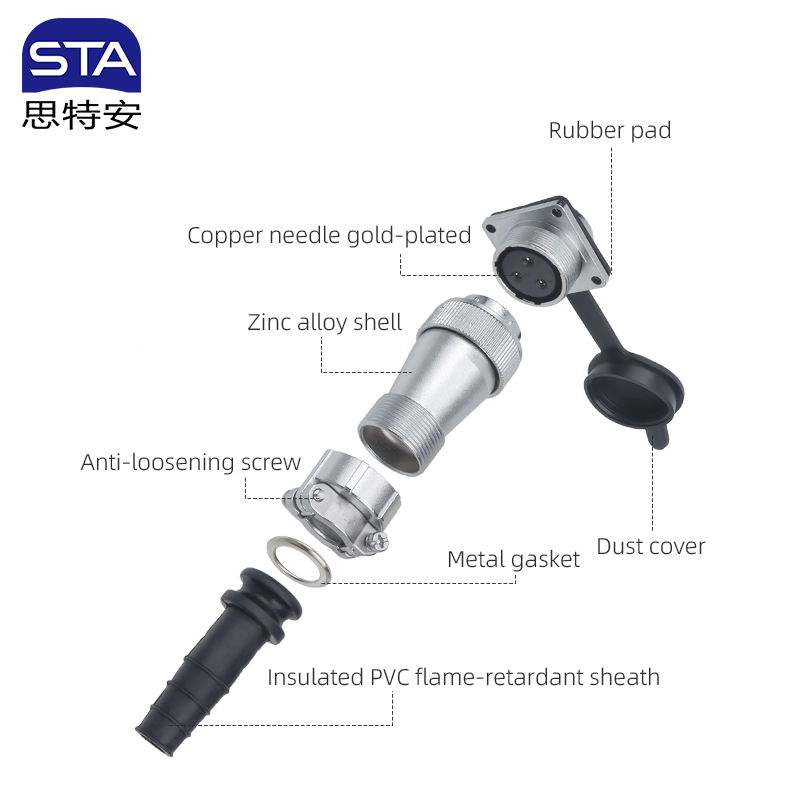

Металлический корпус премиум-класса: Изготовлен из цинкового сплава с хромированием, что гарантирует высокую механическую прочность, превосходную антикоррозийную стойкость и защиту от электромагнитных помех в промышленных зонах.
Термостойкая изоляция PPS: Внутренний изолятор из полифениленсульфида (PPS) выдерживает нагрев до 260°C, сохраняя стабильность электрических параметров и предотвращая плавление корпуса при высокотемпературной профессиональной пайке контактов.
Надежные золоченые контакты: Высококачественные медные контакты с золотым покрытием минимизируют сопротивление, предотвращают окисление и обеспечивают более 500 циклов стабильного соединения для бесперебойной передачи данных и тока.
Герметичность стандарта IP65: Полная защита от пыли и водяных струй позволяет использовать этот герметичный промышленный разъем в наружном оборудовании, светодиодных дисплеях и системах, работающих в условиях высокой влажности.

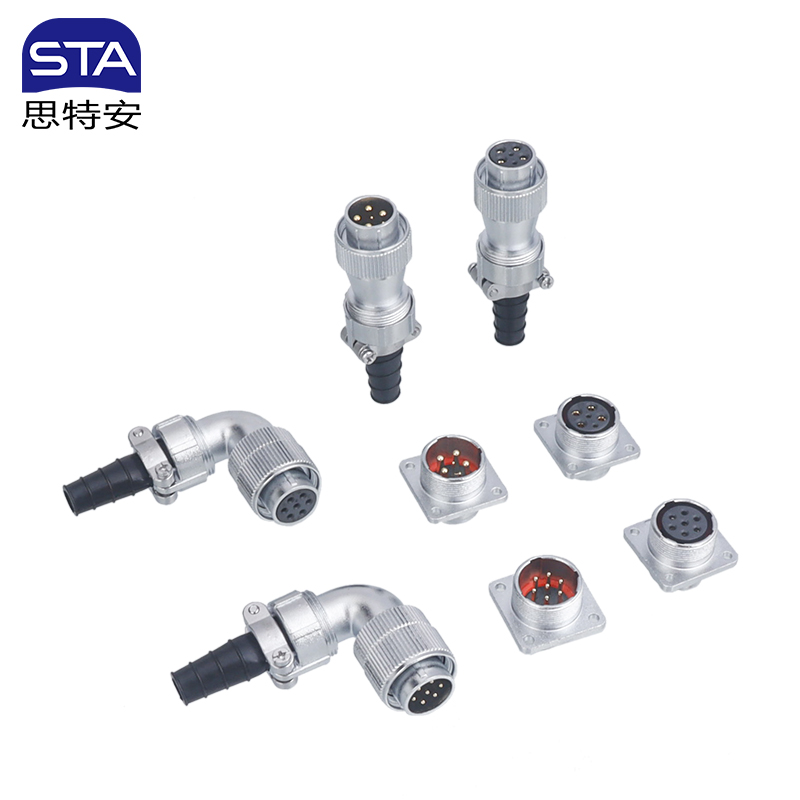

Гибкость монтажных решений: Поддержка различных конфигураций, включая квадратный фланец и угловые корпуса, позволяет инженерам легко интегрировать разъем в ограниченные пространства распределительных коробок и панелей управления.
| Характеристика | Спецификация |
| Серия продукта | Металлический промышленный электрический соединитель SD20 |
| Механизм фиксации | Резьбовой (Винтовой замок) |
| Количество контактов | 2, 3, 4, 5, 6, 7, 8, 9, 12, 15 Число контактов |
| Материал корпуса | Термопластик PA66/PA6 (V-0) |
| Степень защиты | IP65 (стандарт) / IP67 (опция) |
| Материал корпуса | Цинковый сплав (никелированный) + PBT |
| Материал изолятора | Термопластик PPS (Термостойкость 260℃) |
| Сопротивление изоляции | ≥2000 мОм (MΩ) |
| Номинальный ток (A) | 10A / 15A / 25A |
| Механический ресурс | ≥500 циклов |
| Рабочая температура | -30°C ~ +85°C |
| Схема соединителя | |

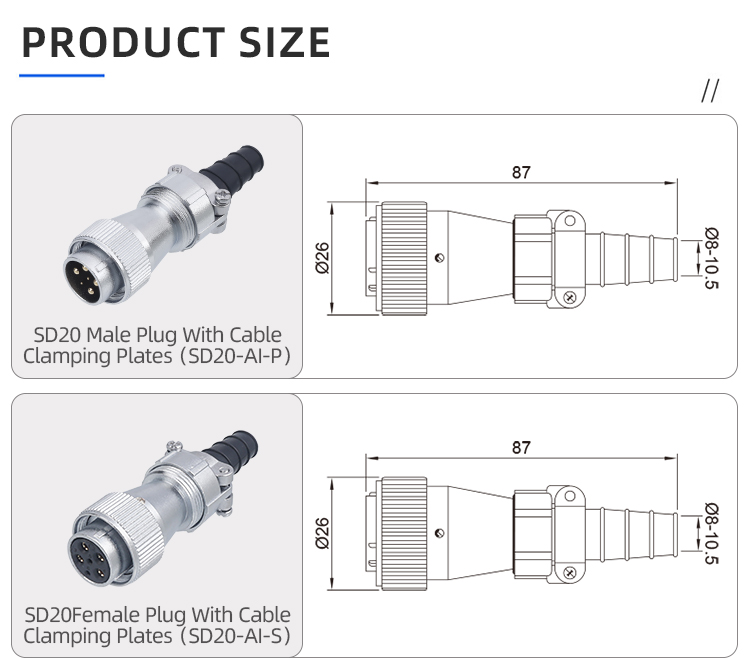

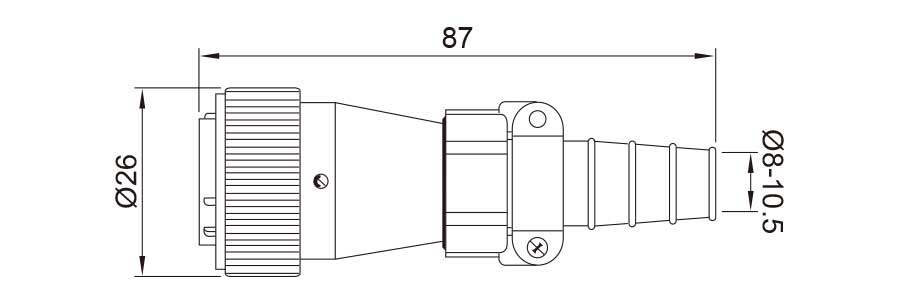

| Штекер с кабельным зажимом (пластинами) | Гнездо с кабельным зажимом (пластинами) |
 | |

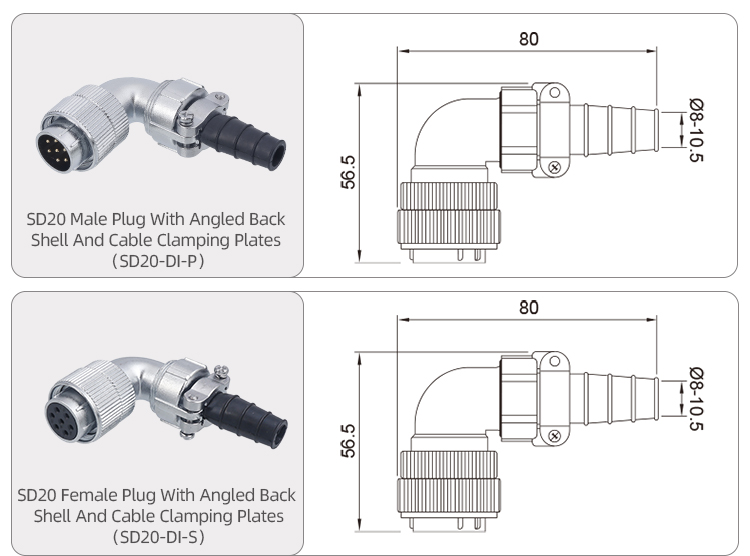

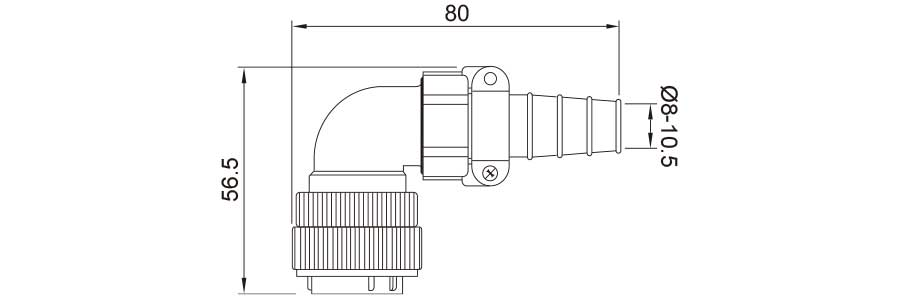

| Угловой штекер с задним корпусом и кабельным зажимом | Угловое гнездо с задним корпусом и кабельным зажимом |
 | |

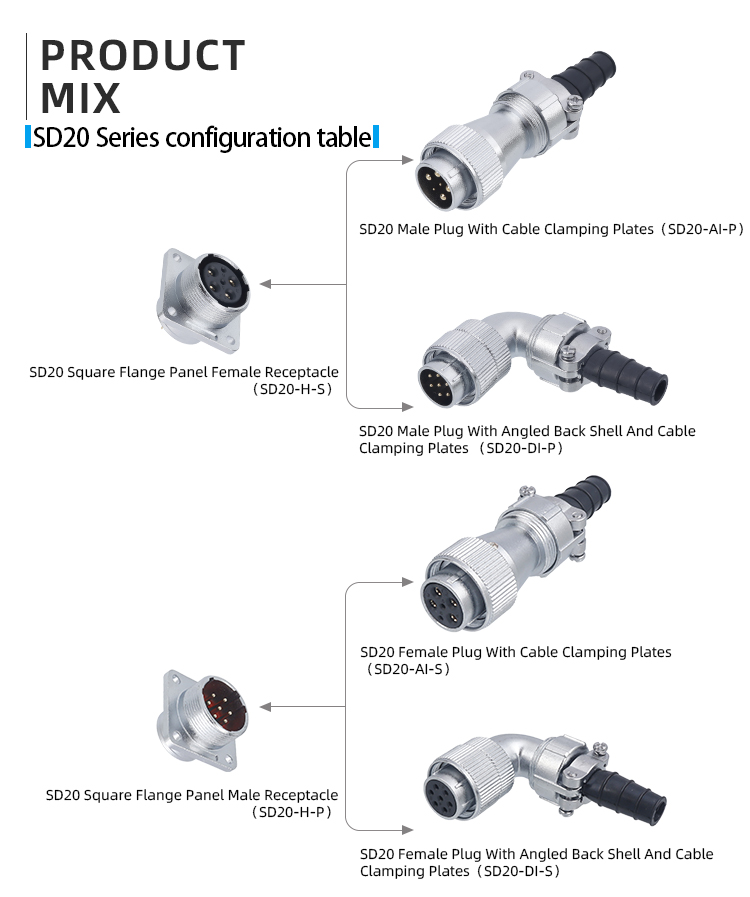

| Штекер с квадратным фланцем | Гнездо с квадратным фланцем |
 | |
| Булавки | 2 | 3 | 4 | 5 | 6 | 6B | 7 | 8 | 9 | 12 | 15 |
Вид спереди |  |  |  |  |  |  |  |  |  |  |  |
| Номинальный ток | 25 | 25 | 25 | 10 | 5×2 25×4 | 30×2 5×4 | 10 | 10 | 5 | 5 | 5 |
Диаметр контакта | φ2.5×2 | φ2.5×3 | φ2.5×4 | φ1×5 | φ1×2 | φ3×2 | φ1.5×7 | φ1.5×8 | φ1×9 | φ1×12 | φ1×15 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 | 400 |
Выдерживаемое напряжение (переменного напряжения) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 | 1200 |
Контактное сопротивление | 1MΩ | 1MΩ | 1MΩ | 2.5MΩ | 5×2MΩ | 1×2MΩ | 2.5MΩ | 2.5MΩ | 5MΩ | 5MΩ | 5MΩ |
Контактное сопротивление | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ | 2000MΩ |
| Сечение проволоки (мм⊃2;/AWG) | ≤4/11 | ≤4/11 | ≤4/11 | ≤2/14 | ≤0.75/18 | ≤0.75/18 | ≤2/14 | ≤2/14 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 |
Станки с ЧПУ: Подключение датчиков и двигателей в системах металлообработки.
Наружные LED экраны: Обеспечение питания и передачи видеосигнала под дождем.
Медицинская техника: Надежные интерфейсы для диагностического оборудования.
Транспорт: Электроника для железнодорожного и специального автотранспорта.
Робототехника: Коммутация узлов в автоматизированных сборочных линиях.
В: Какое максимальное напряжение выдерживает SD20?
О: Данная серия рассчитана на рабочее напряжение до 500V AC, что подходит для большинства промышленных задач.
В: Есть ли у вас сертификаты на эту продукцию?
О: Да, все разъемы SD20 сертифицированы по стандартам CE и RoHS, гарантируя безопасность и качество.
В: Можно ли заказать версию с угловым корпусом?
О: Да, мы поставляем модификации с угловым кожухом для удобного кабельного менеджмента в тесных пространствах.
