7/8 Panel Mount Metal Socket With 30cm Cable
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка（Pins）: | |
| SKU: | |
| штат: | |
| Количество: | |
Специализированное крепление PG13.5: Розетка для переднего монтажа оснащена стандартным резьбовым выходом PG13.5, что обеспечивает беспроблемную интеграцию в существующие промышленные корпуса и распределительные коробки, соответствующие стандартам европейской резьбы.

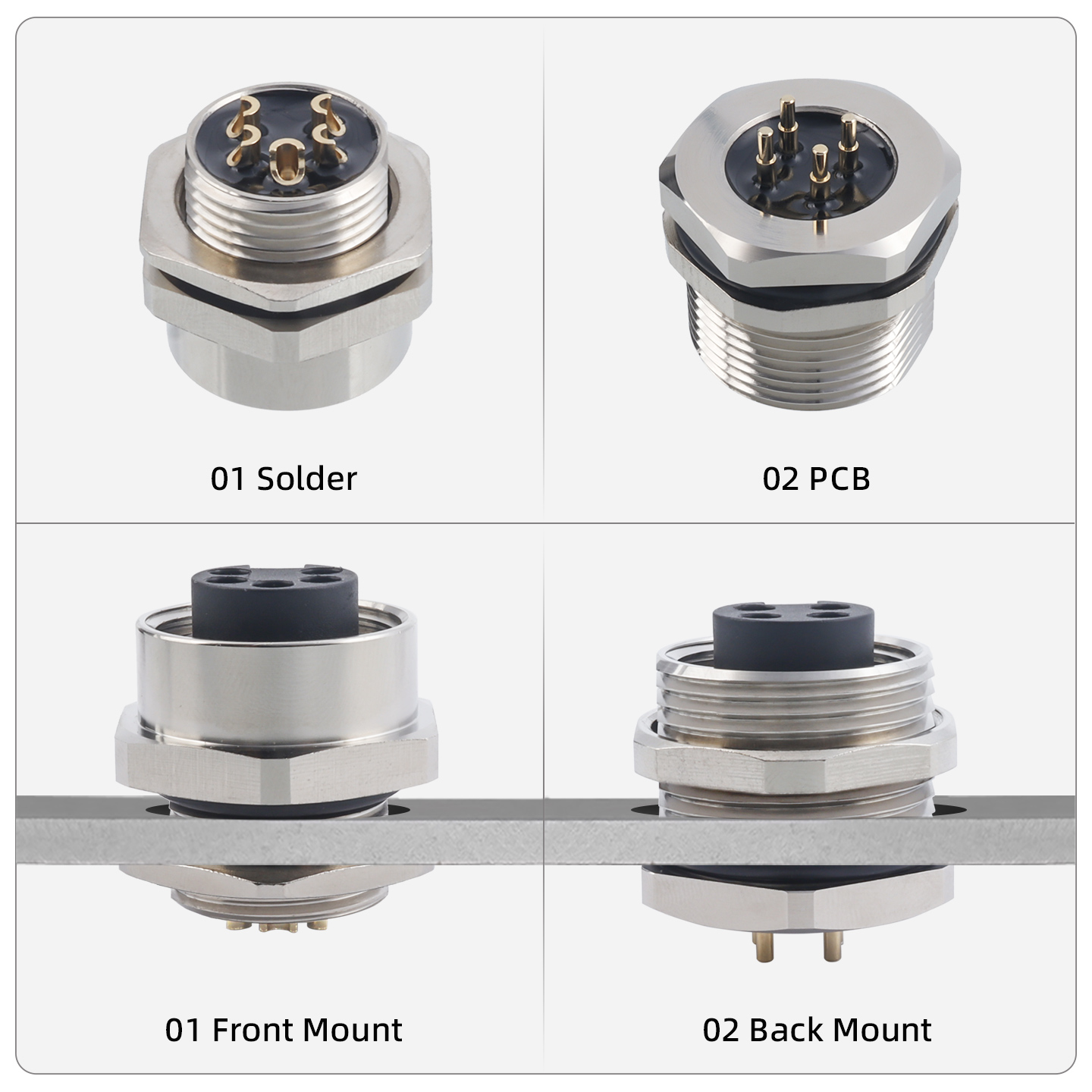

Два варианта заднего монтажа: Наши разъемы для заднего монтажа доступны с резьбой 7/8"-16UNF и M26*1,5, что предоставляет инженерам гибкий выбор резьбы для различных толщин панелей и стандартов отверстий.
Заводской герметичный кабель длиной 30 см: благодаря встроенному высококачественному электрическому проводу длиной 30 см эти разъемы исключают необходимость пайки на месте, обеспечивая проверенную на заводе влагозащитную герметизацию, превосходящую характеристики ручной проводки на месте.
Высокая мощность и целостность сигнала: Поддерживая до 6 контактов и ток 12 А, разъем датчика 7/8 использует позолоченные контакты из медного сплава для поддержания низкого сопротивления и стабильной передачи сигнала в суровых условиях.
Прочная защита от внешних воздействий по стандарту IP67: Разработанный для заводских условий, разъем 7/8-16UNF обеспечивает пыле- и водонепроницаемый барьер, сохраняя электрическую целостность даже при частых промывках в промышленных условиях.

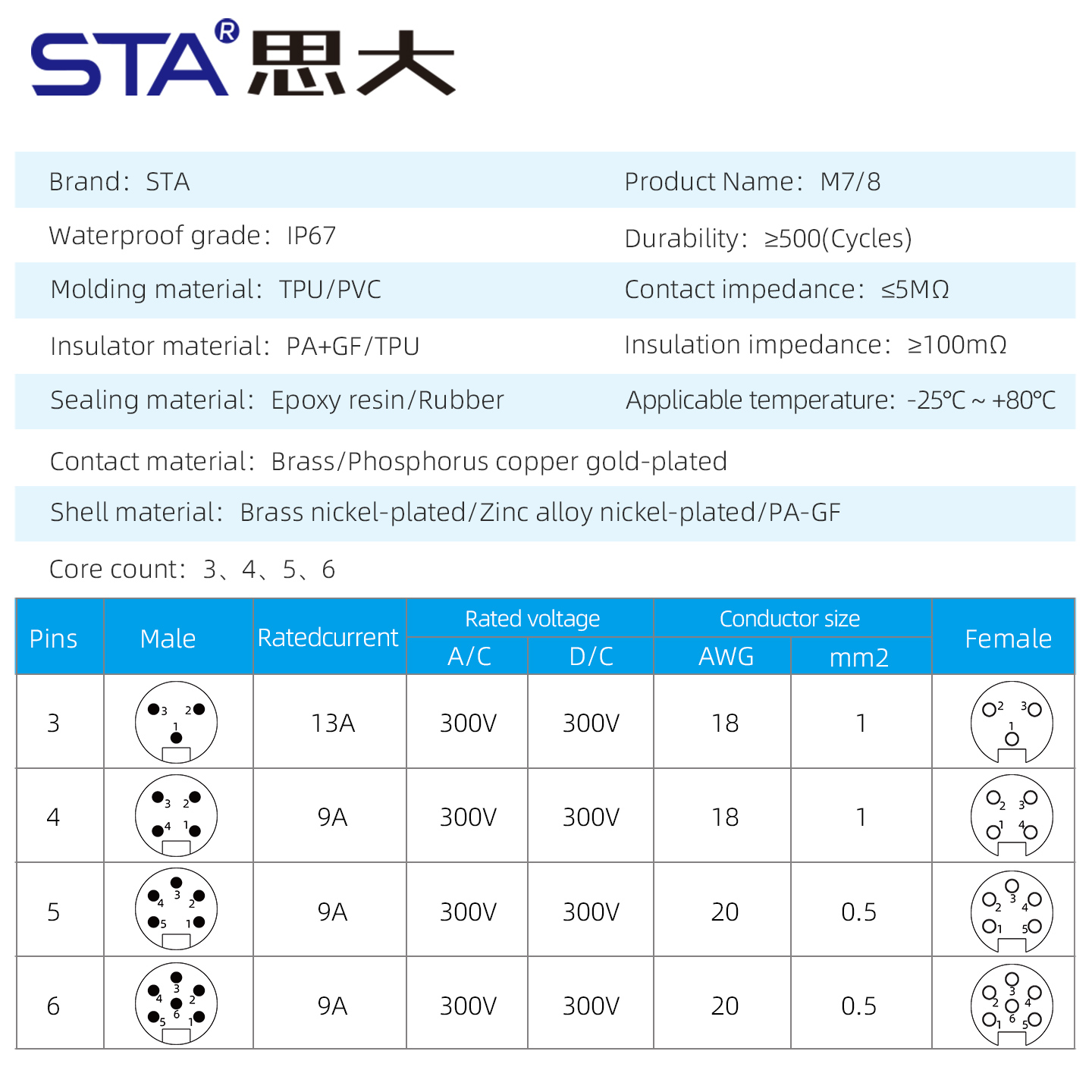

| Параметр | Технические характеристики |

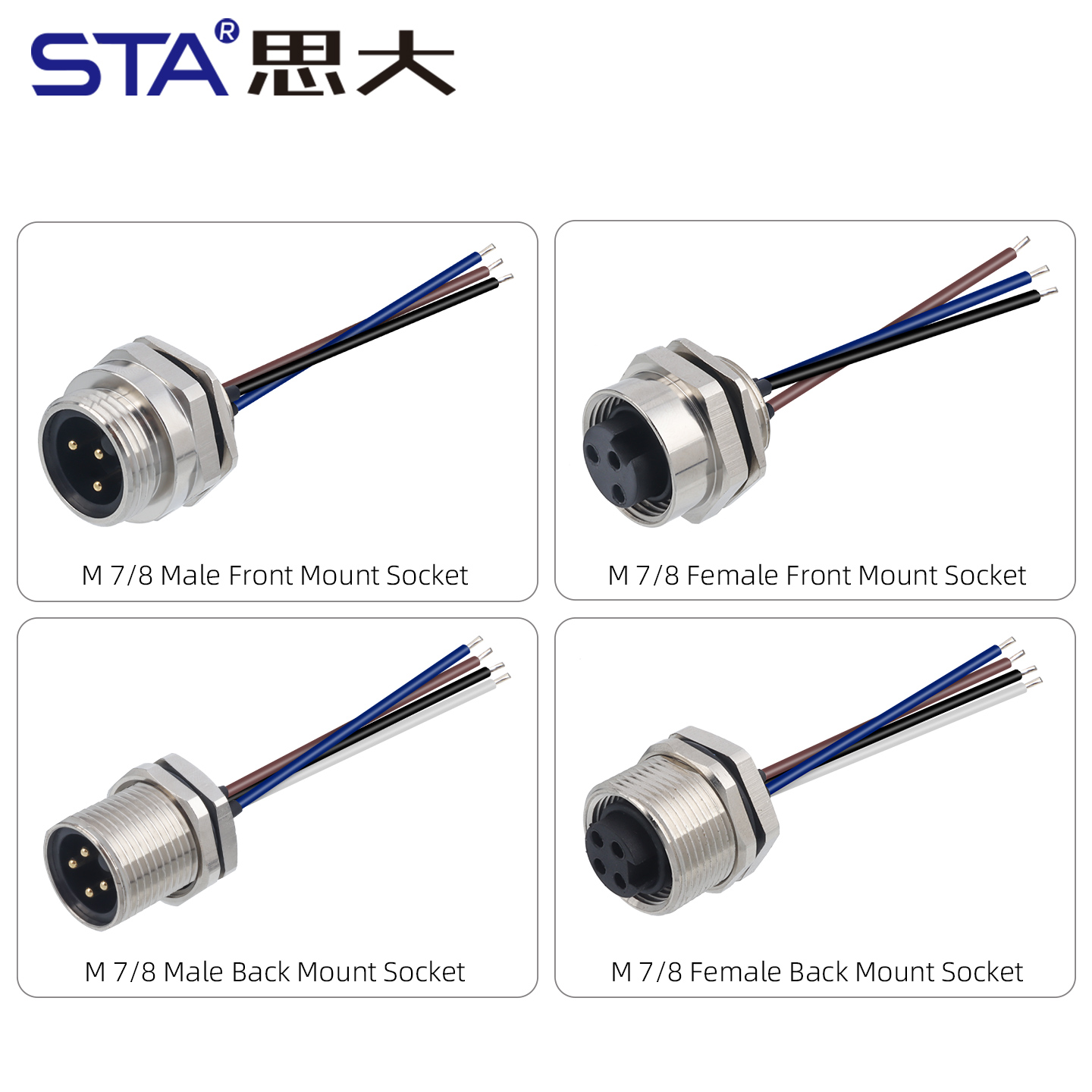

| Тип разъёма | 7/8" Металлическая панельная розетка/вилка |
| Монтаж | фронтальный монтаж/тыльный монтажКрепление |
| Длина кабеля | 30 см (возможность индивидуальной настройки) |
| Подключение | Пайка / PCB |
Материал корпуса | Металл |

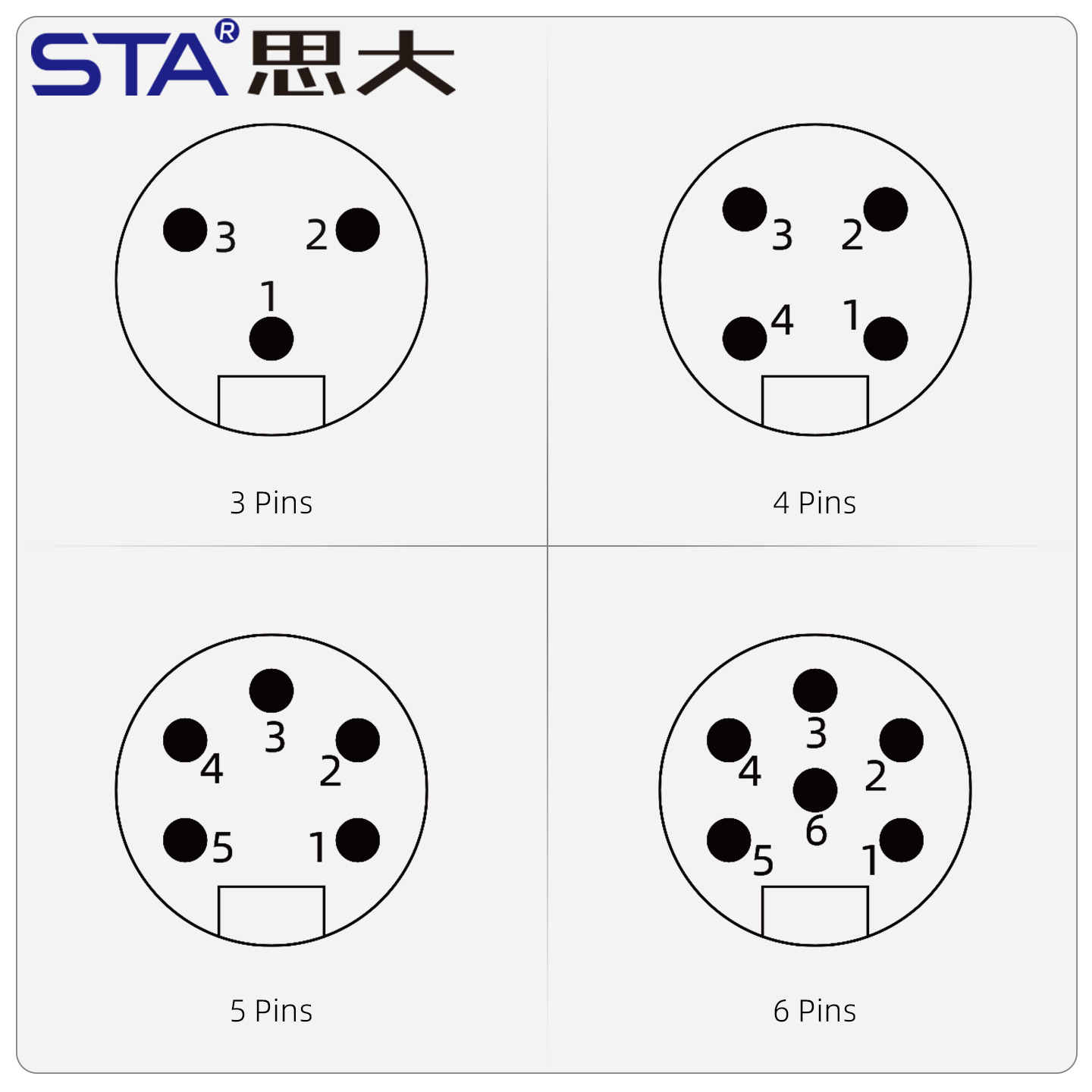

| Контакты / Кодировка | 3 / 4 / 5 / 6 pin |

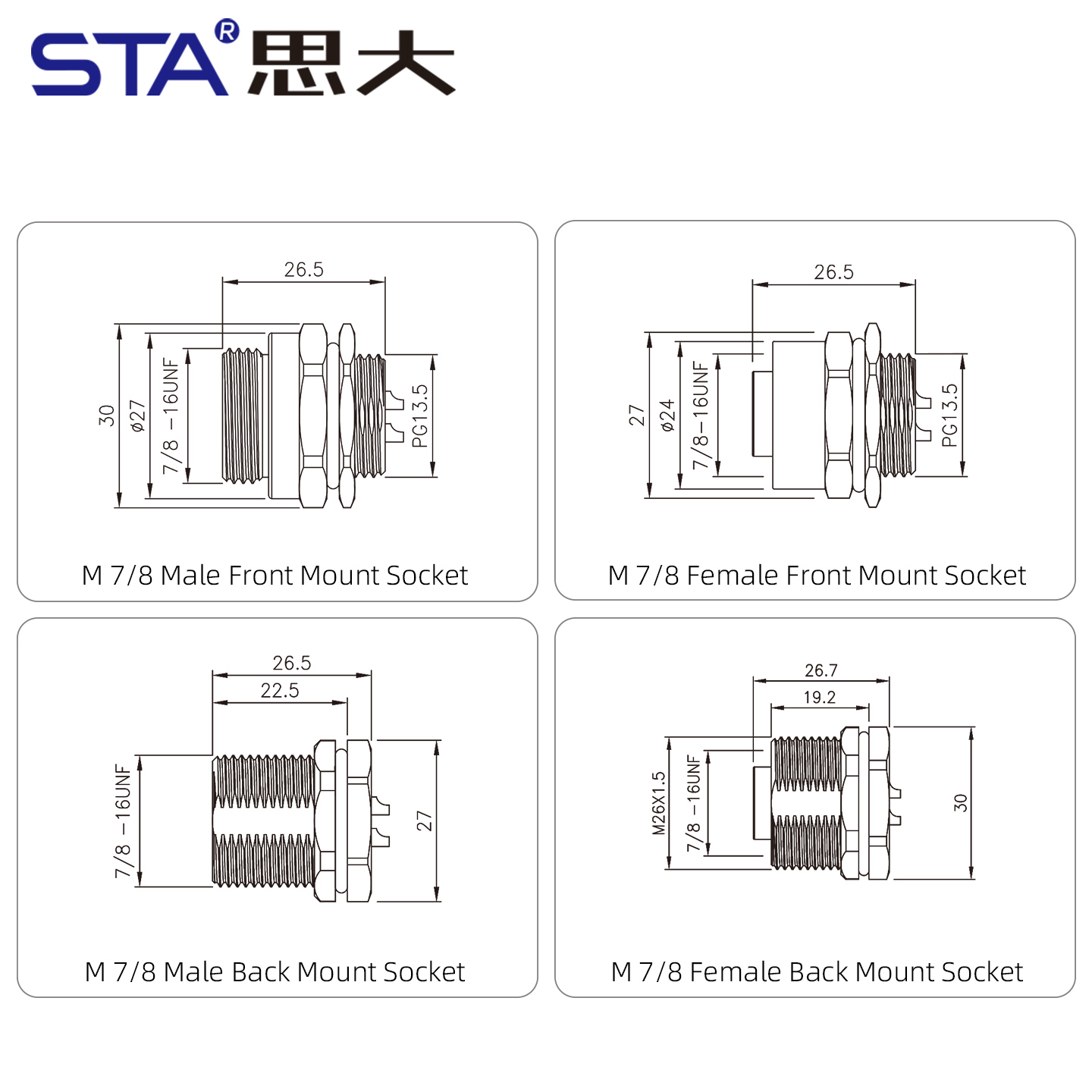

| Тип резьбы | PG13.5 / M26×1.5 / 7/8-16UHF |
| Номинальный ток | до 13A / 9A |
Номинальное напряжение | 300V AC/DC |
| Сечение проводов | 18–20 AWG |
| Рабочая температура | -40°C...+105°C |
| Монтаж | Кабельный, полевая сборка |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Системы DeviceNet: Стандартизированные 5-контактные разъемы типа «папа/мама» с диаметром 7/8 дюйма для высоконадежной магистральной и ответвленной связи.
Соединения для питания двигателей: Надежные интерфейсы питания для автоматизированных конвейерных лент и промышленных приводов повышенной прочности.
Концентраторы датчиков: интеграция разъемов PG13.5 с передним креплением в распределительные коробки для мониторинга погодных условий и расхода на открытом воздухе.
Автоматизация процессов: надежное соединение для клапанов и аналитических приборов, требующих установки на задней панели с резьбой 7/8-16UNF.
Оборудование для новых источников энергии: передача питания для модулей управления аккумуляторами и зарядки в суровых условиях на открытом воздухе.
В: Можно ли использовать разъем PG13.5 для лицевой установки со стандартным отверстием M20?
О: Нет, PG13.5 — это специфический европейский стандарт резьбы. Однако мы также предлагаем переходники с резьбой M26*1,5 или другими размерами, чтобы удовлетворить конкретные требования вашей панели.
В: Каков максимальный ток для 5-контактного разъема питания 7/8"?
О: Наш 5-контактный разъем 7/8" рассчитан на ток до 9 А, в то время как 3- и 4-контактные версии могут выдерживать ток до 12 А, в зависимости от используемого сечения провода.
В: Предлагаете ли вы различные цвета проводов для кабеля длиной 30 см?
О: Да, мы следуем стандартной цветовой схеме DeviceNet (красный, черный, белый, синий, оголенный) или можем предоставить индивидуальную расцветку проводов на основе вашего технического чертежа.
В: Является ли версия с задним креплением M26*1,5 более устойчивой, чем резьба 7/8"?
О: Обе версии обеспечивают отличную устойчивость. Винт M26*1,5 часто выбирают для конкретных корпусов метрического стандарта, в то время как 7/8"-16UNF является классическим выбором для североамериканских промышленных стандартов.
