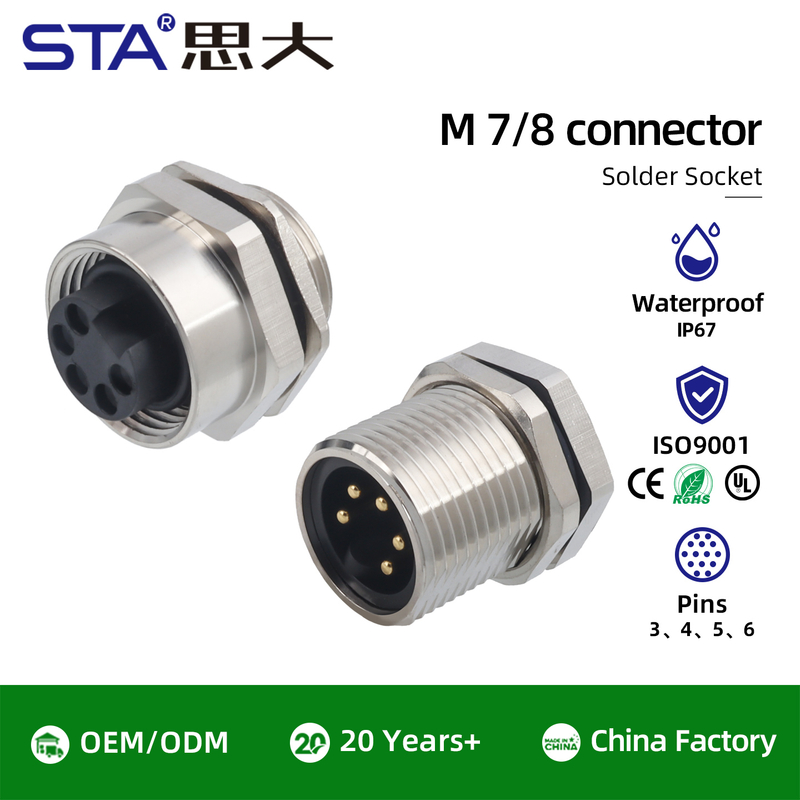

Прочный металлический корпус
Обеспечивает высокую механическую стойкость и устойчивость к коррозии в тяжёлых условиях эксплуатации.
Герметичность IP67
Надёжная защита от пыли и влаги, подходит для наружного и офшорного применения.

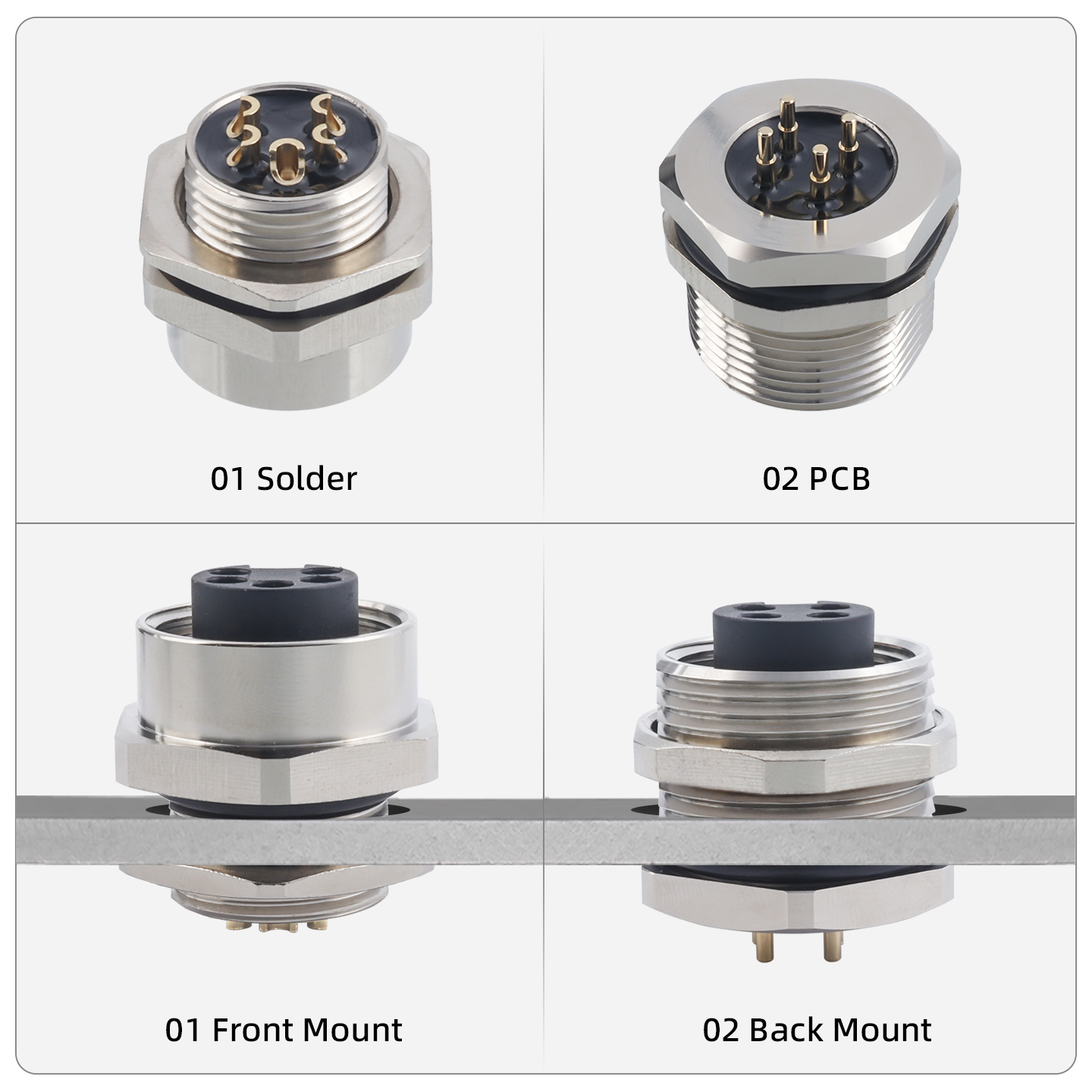

Гибкие варианты монтажа
Front mount и back mount позволяют легко интегрировать разъём в различные типы панелей и корпусов.

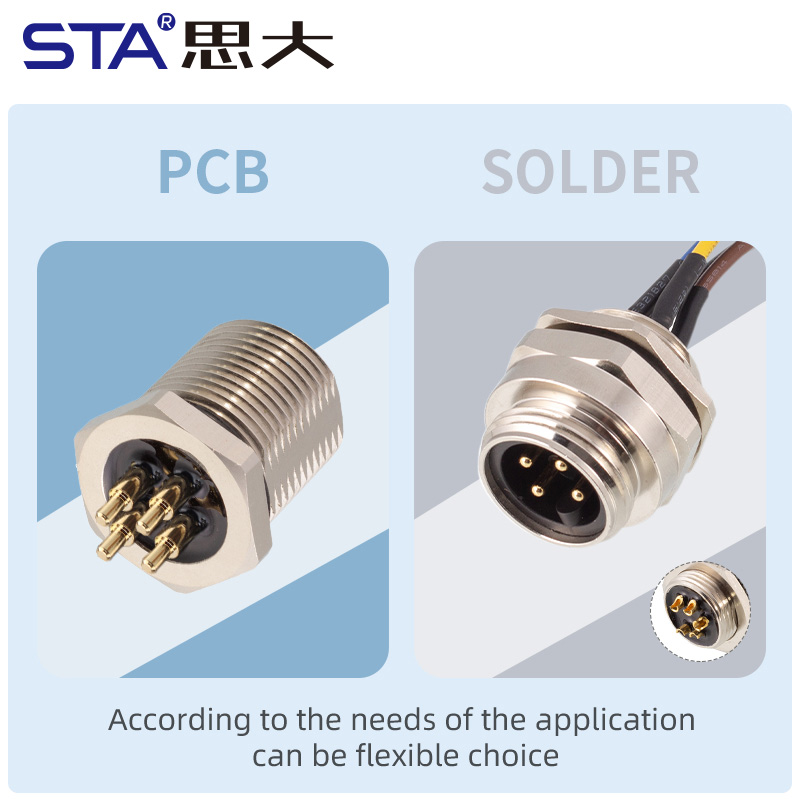

Различные способы подключения
Доступны версии с пайкой проводов и с PCB-монтажом для печатных плат.
Совместимость со стандартом NEMA
Используется в промышленном оборудовании, системах автоматизации и морских установках.

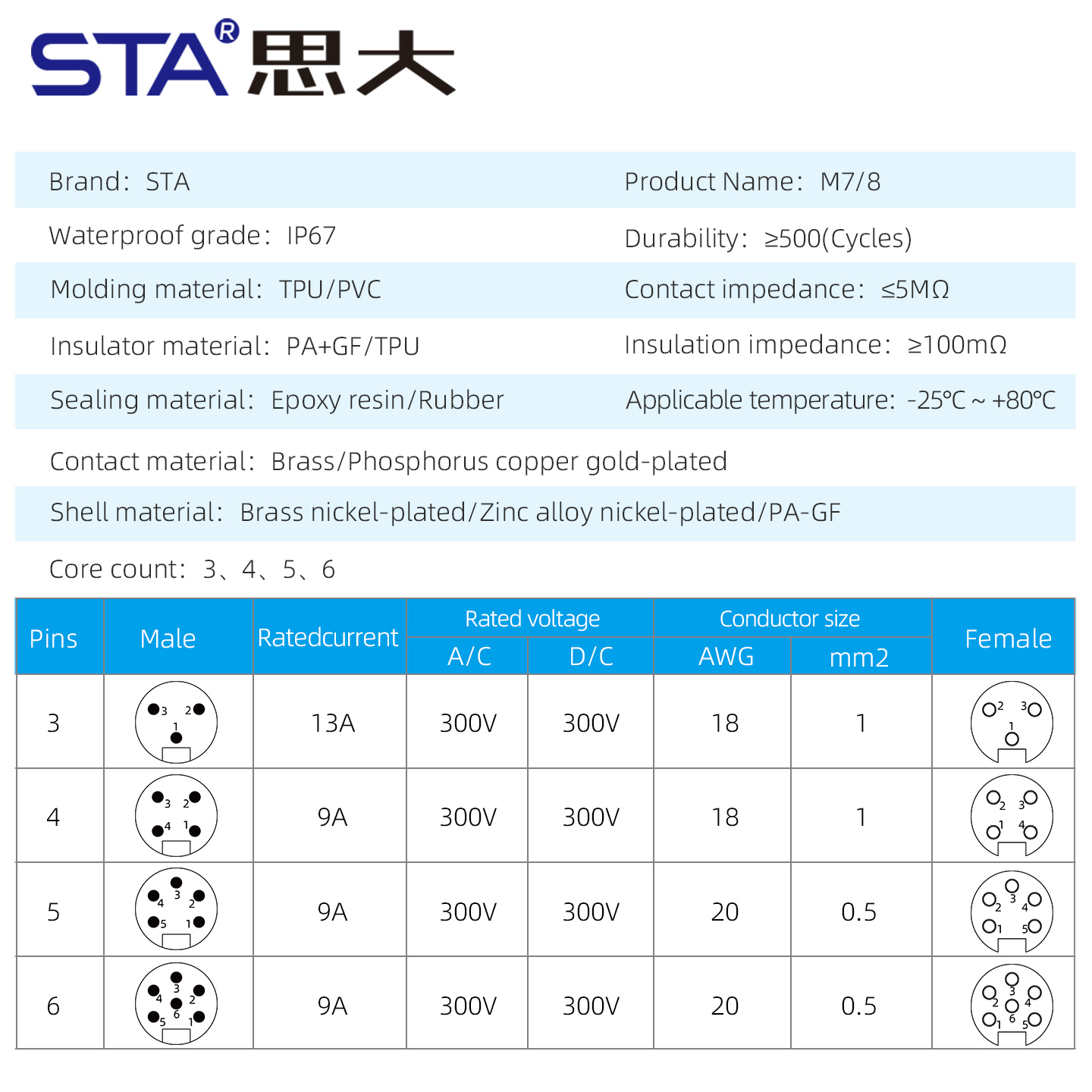

| Параметр | Технические характеристики |
| Тип разъёма | 7/8" Металлическая панельная розетка/вилка |
| Монтаж | фронтальный монтаж/тыльный монтажКрепление |
| Подключение | Пайка / PCB |
Материал корпуса | Металл |
| Контакты / Кодировка | 3 / 4 / 5 / 6 pin |

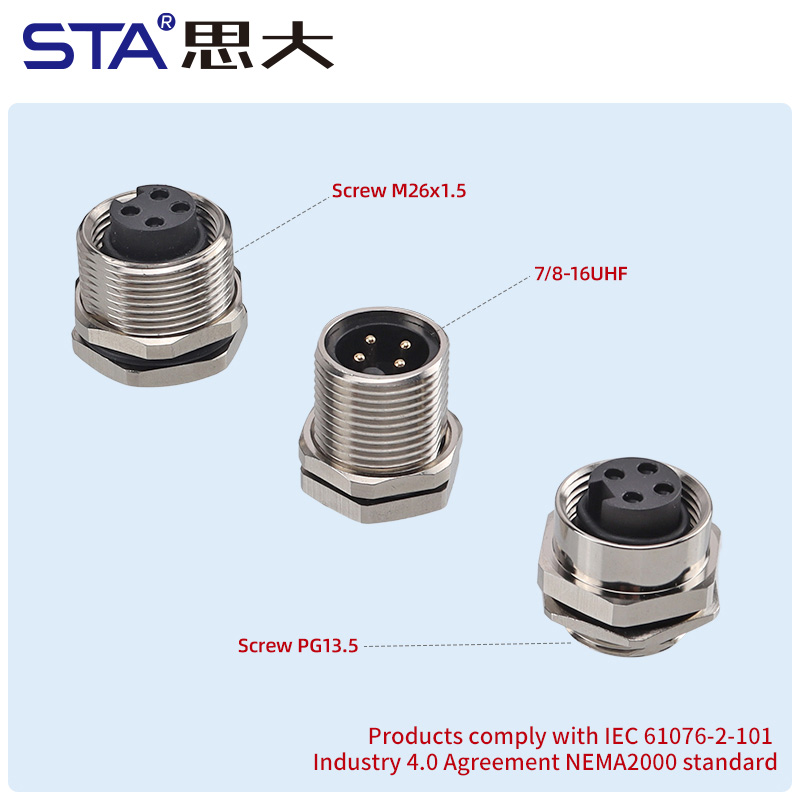

| Тип резьбы | PG13.5 / M26×1.5 / 7/8-16UHF |
| Номинальный ток | до 13A / 9A |
Номинальное напряжение | 300V AC/DC |
| Сечение проводов | 18–20 AWG |
| Рабочая температура | -40°C...+105°C |
| Монтаж | Кабельный, полевая сборка |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Промышленная автоматизация и распределение питания
Морское и офшорное оборудование
Энергетические и силовые установки
Тяжёлое машиностроение
Панельные соединения в уличных система
Q1: Можно ли использовать разъём во влажной среде?
A: Да, степень защиты IP67 подходит для влажных и пыльных условий.
Q2: Чем отличается front mount от back mount?
A: Различием в способе установки на панель — с лицевой или тыльной стороны.
Q3: Доступны ли версии для печатных плат?
A: Да, доступны варианты с PCB-монтажом.
Q4: Подходит ли разъём для морского применения?
A: Да, конструкция соответствует требованиям NEMA и offshore-применений.
