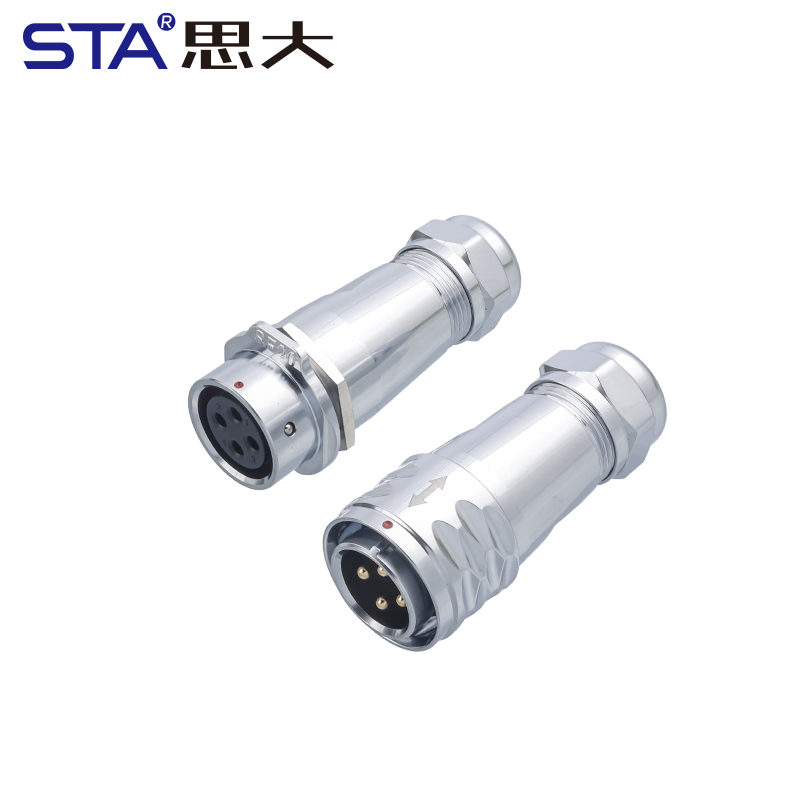

Высокая нагрузочная способность до 30А: Усиленная конструкция контактов позволяет 2-пиновой версии SF20 выдерживать ток до 30А, что делает его идеальным решением для основного силового ввода промышленных приводов и лазеров.

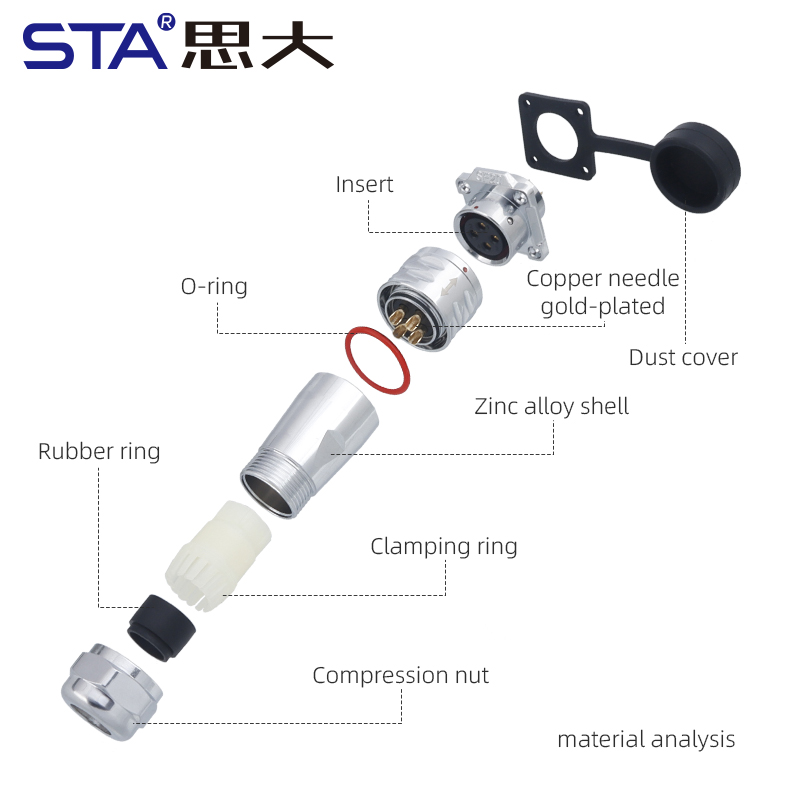

Полная герметичность IP67 для полевых условий: Система высококачественных уплотнительных колец предотвращает попадание влаги и масел, обеспечивая бесперебойную работу в условиях тумана, дождя и агрессивных промышленных сред.
Мгновенная фиксация Push-Pull: Механизм самозащелкивания позволяет производить стыковку одной рукой со звуковым подтверждением (щелчком), что критически важно для работы в условиях ограниченной видимости или в перчатках.
Превосходная защита от помех (EMI/RFI): Цельнометаллический корпус из хромированной латуни обеспечивает круговое экранирование на 360°, защищая чувствительные данные от электромагнитных шумов мощного оборудования.
Исключительная механическая прочность: Рассчитанные на 500+ циклов сочленения, разъемы SF20 используют термостойкие изоляторы из PPS, сохраняющие стабильность при высоких температурах пайки и эксплуатации до +85°C.
| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовая фиксация |
| Рейтинг IP | IP67 (Герметичный) |
| Материал корпуса | Латунь (Хромированная) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 2, 3, 4, 5, 6, 7, 8, 9, 10, 12 контактов |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |

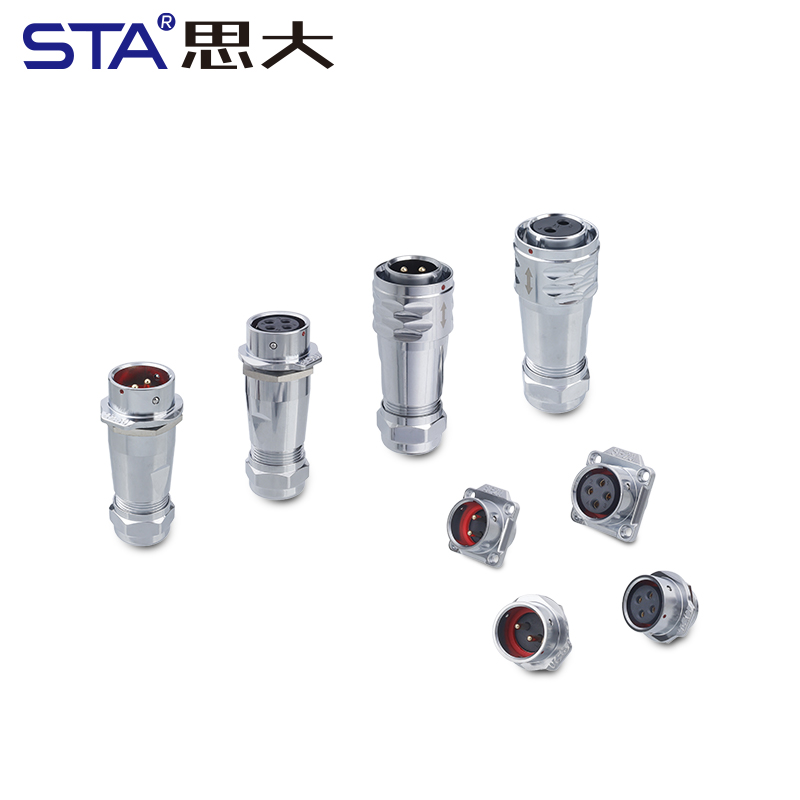

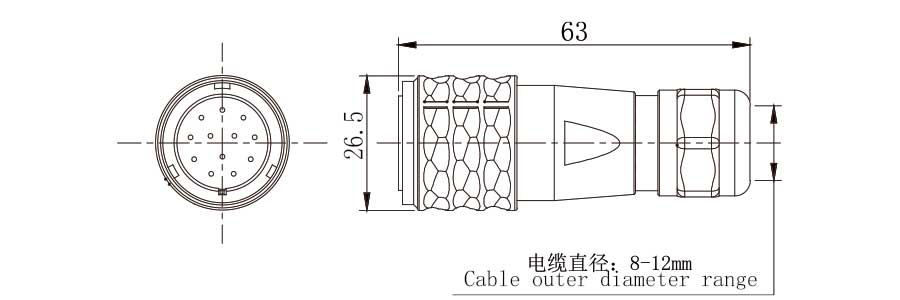

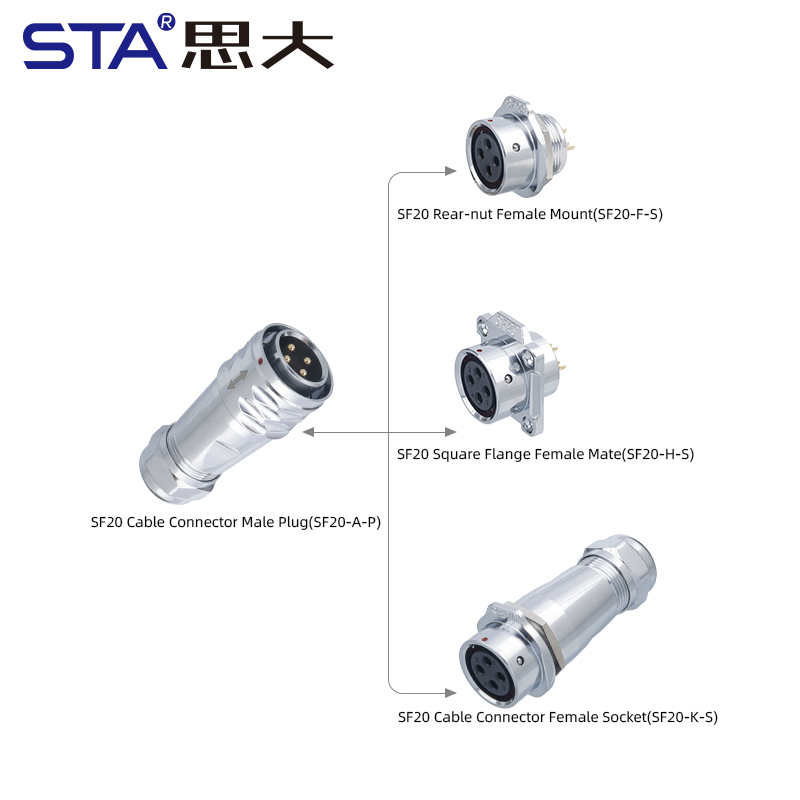

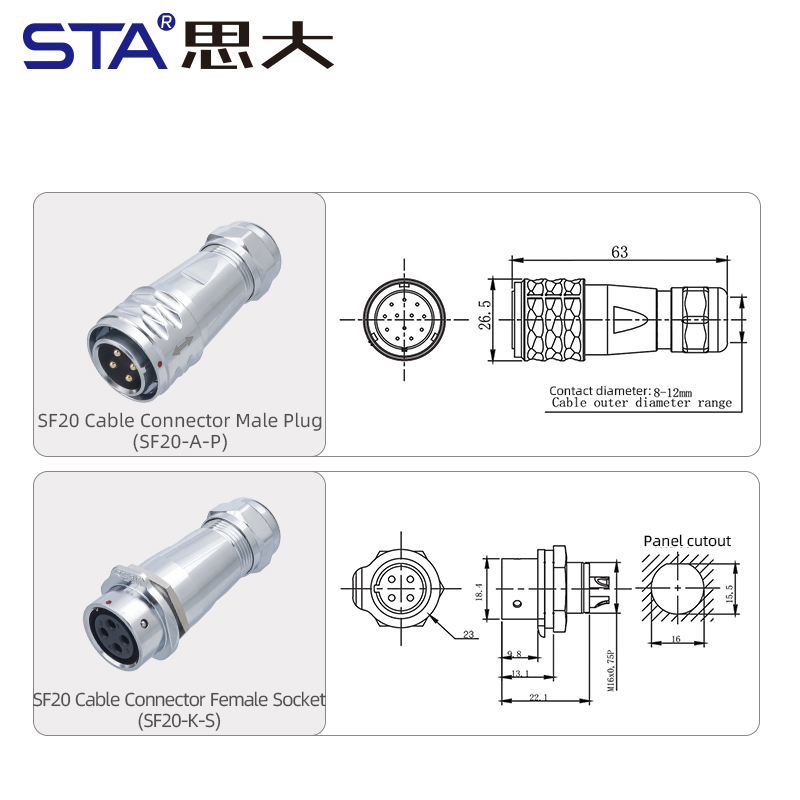

| Прямой штекер | Прямое гнездо |
 | |
| Ответная вилка (папа) | Ответная розетка (мама) |
 | |

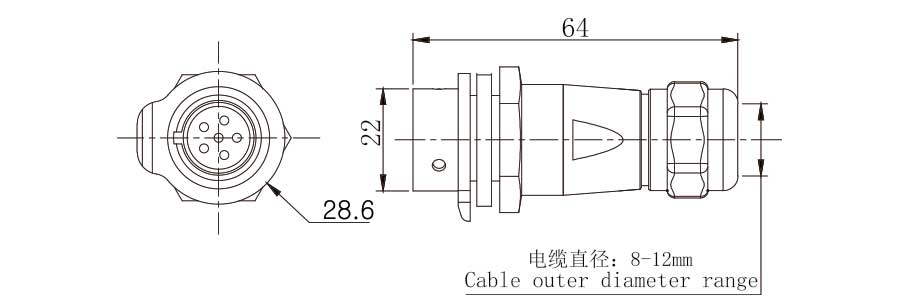

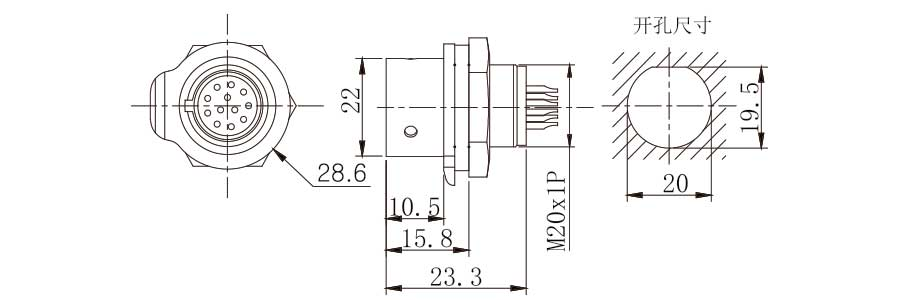

| Штекер для фронтального монтажа | Гнездо для фронтального монтажа |
 | |

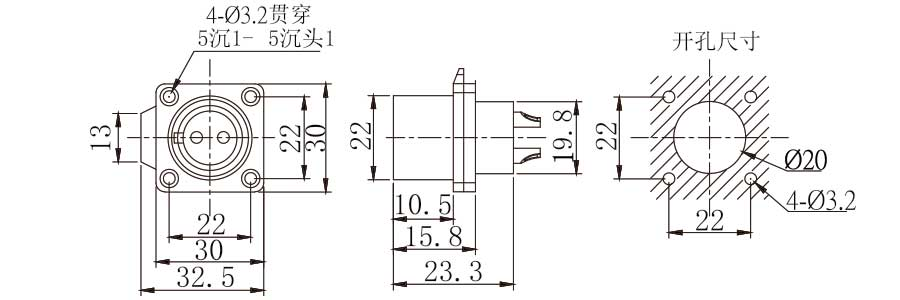

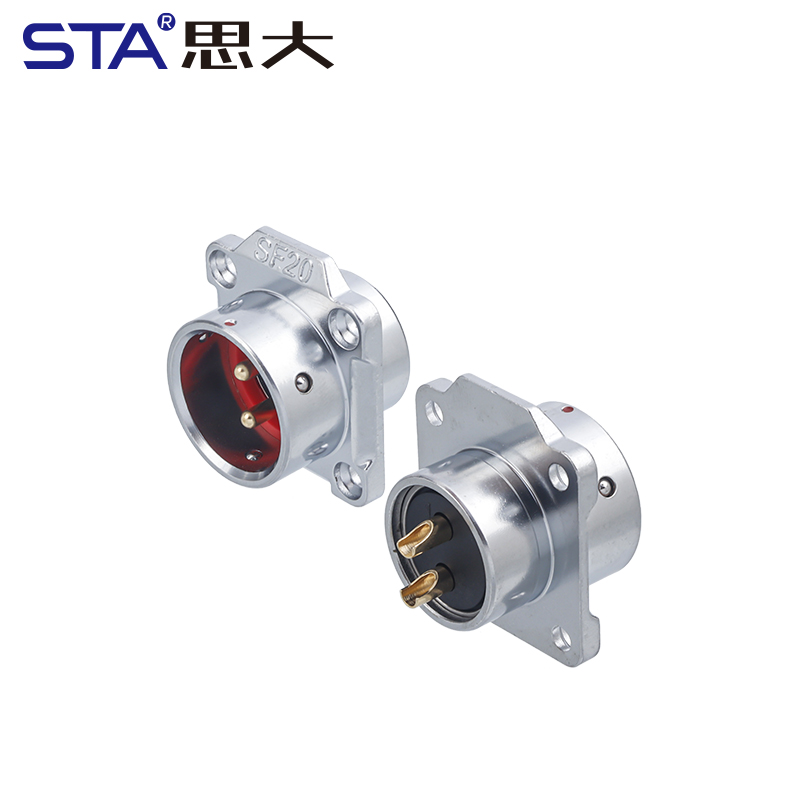

| Квадратный фланец, наружная резьба | Гнездо с квадратным фланцем |
 | |
| Булавки | 2 | 3 | 3B | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
Вид спереди |  |  |  |  |  |  |  |  |  |  |  |
Номинальный ток (А) | 25 | 25 | 25 | 25 | 25 | 15 | 10 | 5 | 5 | 5 | 5 |
Диаметр контакта (мм) | φ2.5×2 | φ2.5×3 | φ2.5×3 | φ2.5×4 | φ2.5×5 | φ2.0×6 | φ1.5×7 | φ1.0×8 | φ1.0×9 | φ1.0×10 | φ1.0×12 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 400 |
Сопротивление давлению (AC.V) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 |
Контактное сопротивление (мОм) | 1 | 1 | 1 | 1 | 1 | 2.5 | 2.5 | 5 | 5 | 5 | 5 |
Сечение проволоки (мм⊃2;/AWG) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Тяжелое машиностроение: Силовые и сигнальные линии для станков с ЧПУ, сварочных роботов и автоматизированных конвейеров.
Медицинские системы визуализации: Надежные интерфейсы для аппаратов МРТ, КТ и мощных хирургических рабочих станций.
Наружная энергетика: Герметичные соединения для солнечных инверторов, ветрогенераторов и систем накопления энергии.
Морская электроника: Коррозионностойкие разъемы для судовой навигации, сонаров и подводных датчиков.
Профессиональное освещение: Питание и управление мощными светодиодными массивами и сценическим оборудованием на открытом воздухе.
В: Можно ли использовать SF20 для трехфазного электропитания?
О: Да, наши 4-пиновые и 5-пиновые версии SF20 часто применяются для сбалансированной передачи электроэнергии в промышленных и аудио-системах.
В: Какой диаметр кабеля поддерживает серия SF20?
О: Shenzhen Sta Electronic Co., Ltd. поставляет различные размеры цанговых зажимов для SF20, обеспечивая герметичность IP67 для кабелей разной толщины.
В: Устойчиво ли покрытие разъема к химическим растворителям?
О: Наши корпуса из хромированной латуни устойчивы к большинству технических масел, спиртов и слабых чистящих средств, используемых в клиниках и на заводах.
