Роль разъемов серии C4 в трехосевых датчиках вибрации: Стандарт 1/4-28 UNF

Почему разъем C4 является отраслевым стандартом?
Трехосевые акселерометры требуют одновременного сбора сигналов по осям X, Y и Z. Разъем C4 (4-контактный микроразъем) с резьбой 1/4-28 UNF позволяет объединить многоканальный вывод в одном компактном интерфейсе, что критично для малых датчиков, используемых в авиации и автомобильных тестах (NVH).

Ключевые особенности и технические преимущества

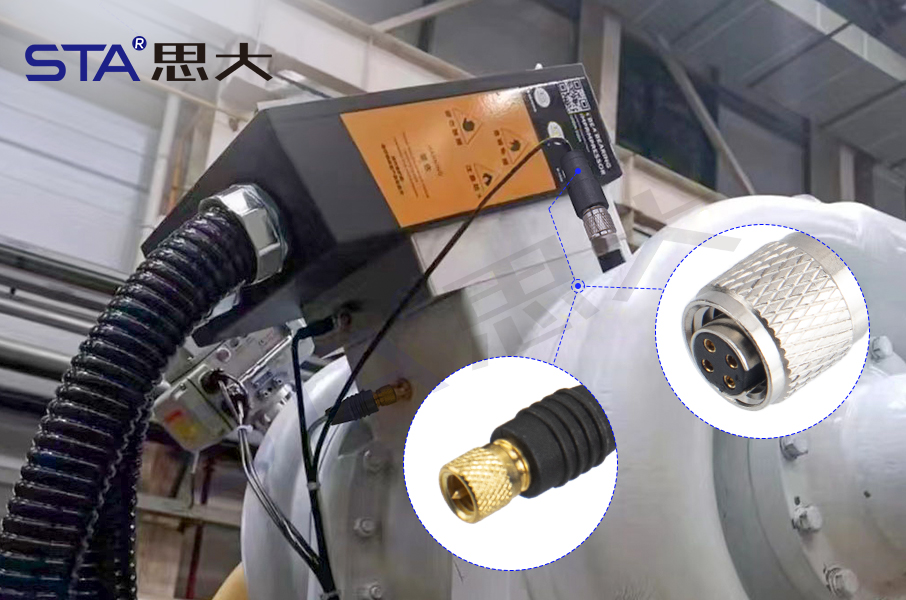

• Компактная интеграция: Один разъем C4 заменяет три отдельных порта, что позволяет устанавливать датчики в труднодоступных местах, например, в турбинах.

• Малошумящая передача сигнала: В сочетании с малошумящими кабелями STA, разъемы C4 минимизируют трибоэлектрический шум, обеспечивая чистоту данных при высокочастотных измерениях.

• Высокоэффективная изоляция PEEK: Изоляция из полиэфирэфиркетона (PEEK) сохраняет высокое сопротивление при температурах до +125°C и выше, предотвращая перекрестные помехи между осями.

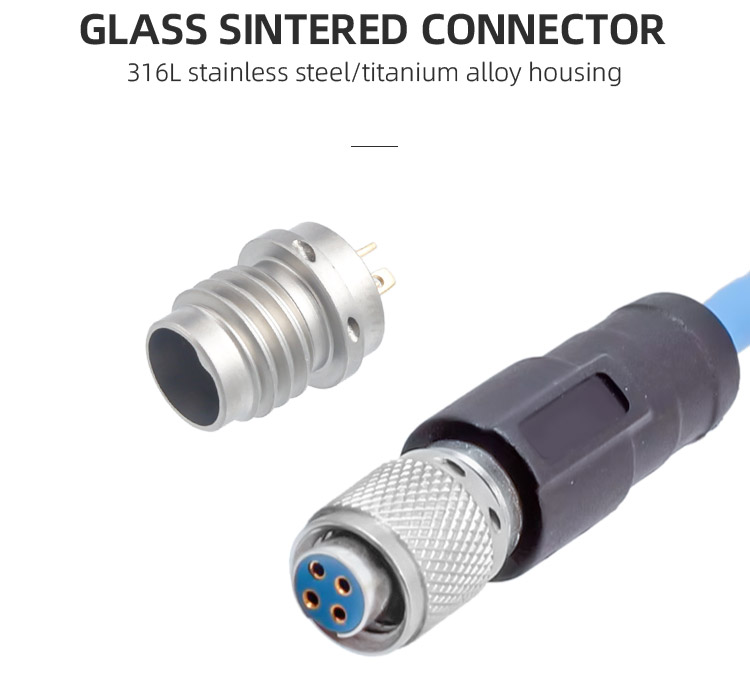

• Корпуса из нержавеющей стали и титана: Для работы в агрессивных средах (морская соль, химикаты) предусмотрены корпуса из стали 316L или титана.

Техническое сравнение: C4 против стандартных решений

• Экономия места: Экономия до 70% монтажной площади по сравнению с использованием трех портов 10-32 UNF.

• Кабельная сборка: Использование одного кабеля с разветвлением «1 на 3» (C4 на 3x BNC) упрощает схему подключения.

• Надежность: Резьбовое соединение 1/4-28 UNF гарантирует стабильность контакта при экстремальных вибрациях.
