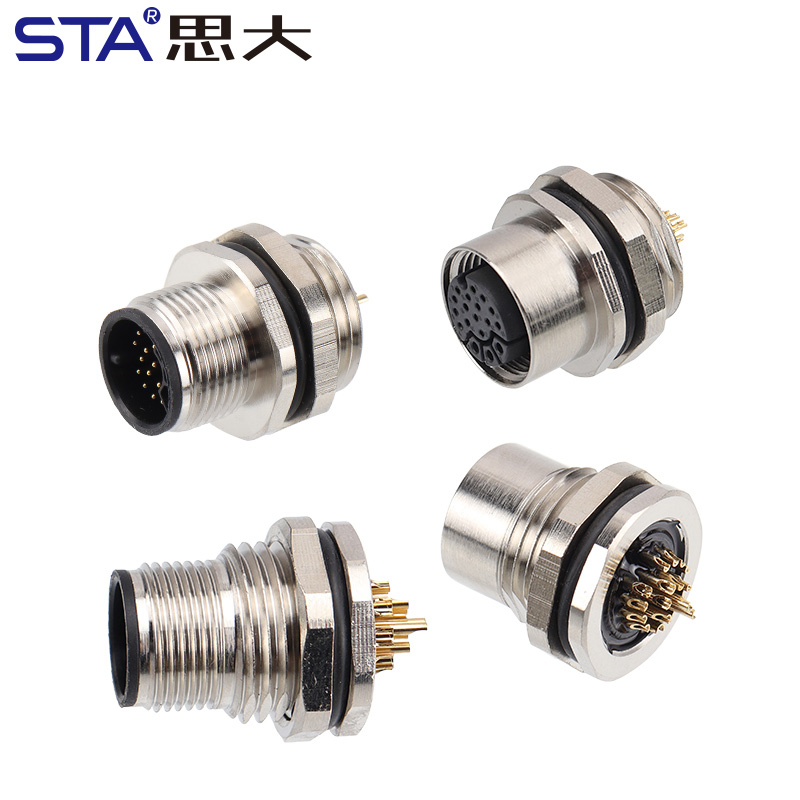

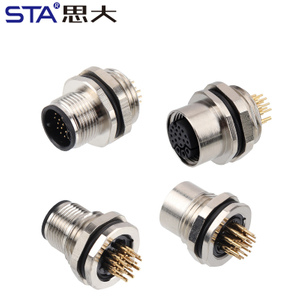

M14 Solder Socket
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |

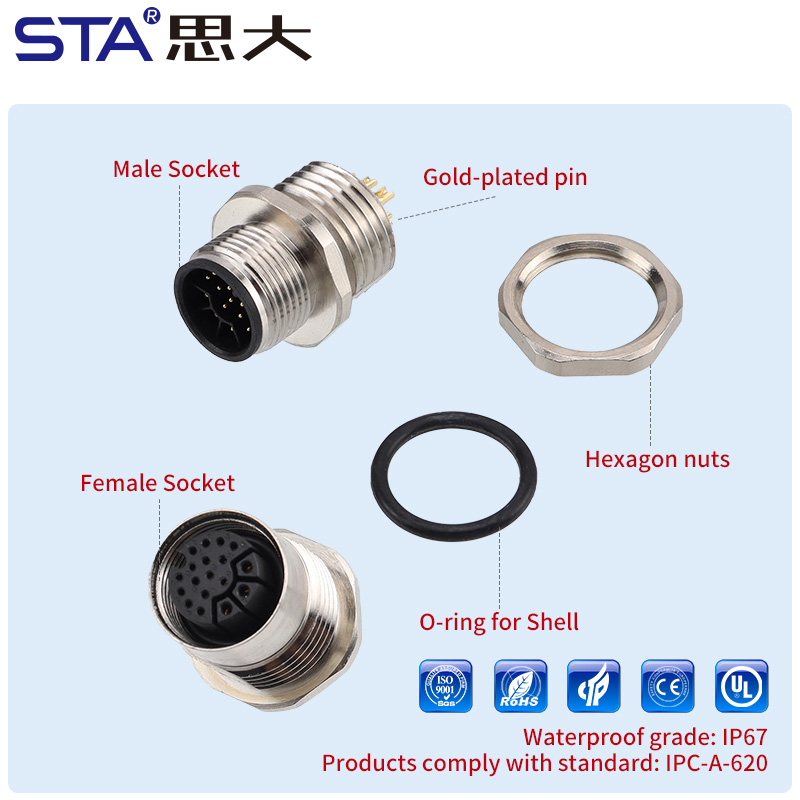

Прочный металлический корпус обеспечивает устойчивость к механическим нагрузкам, вибрациям и электромагнитным помехам, что важно для стабильной работы авиационных и промышленных систем.

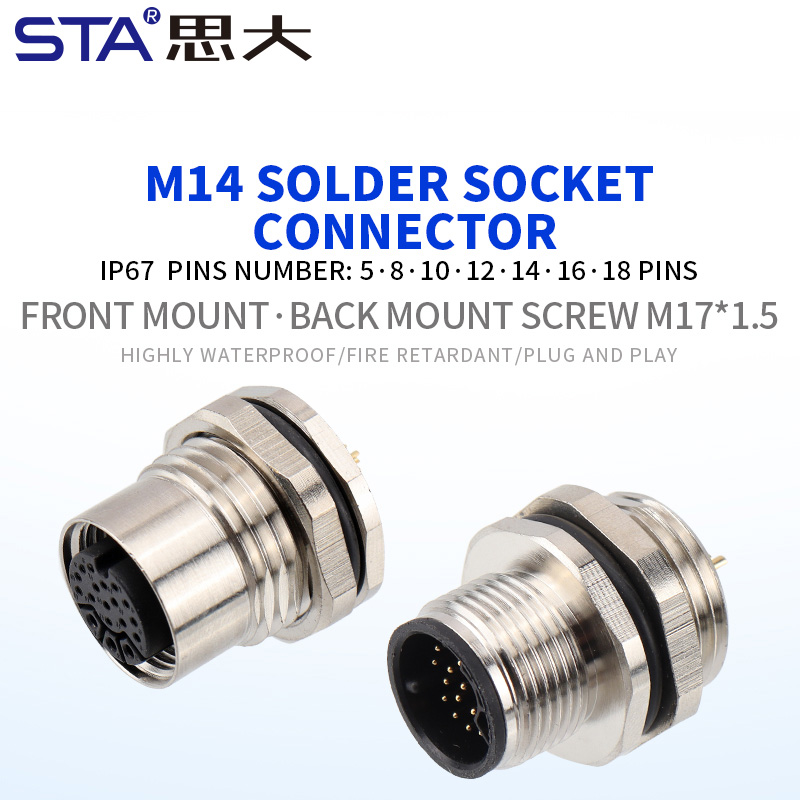

Разъём M14 доступен с 5–18 контактами, что позволяет гибко использовать его для сигнальных линий, силовых цепей или комбинированных применений.
Различные версии контактов рассчитаны на токи до 12A и напряжения до 630V AC/DC, что расширяет области применения в силовых и управляющих системах.

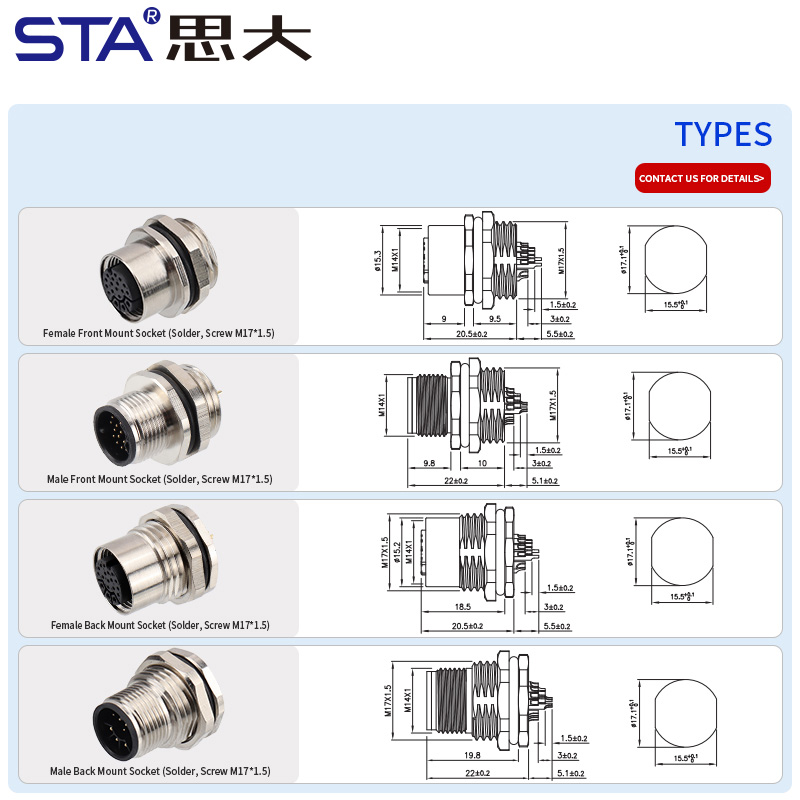

Варианты Front Mount и Back Mount упрощают установку в панели оборудования и обеспечивают удобство обслуживания и замены.
Поддержка проводов от 16 до 26 AWG обеспечивает стабильное электрическое соединение и снижает потери при передаче энергии и сигнала.

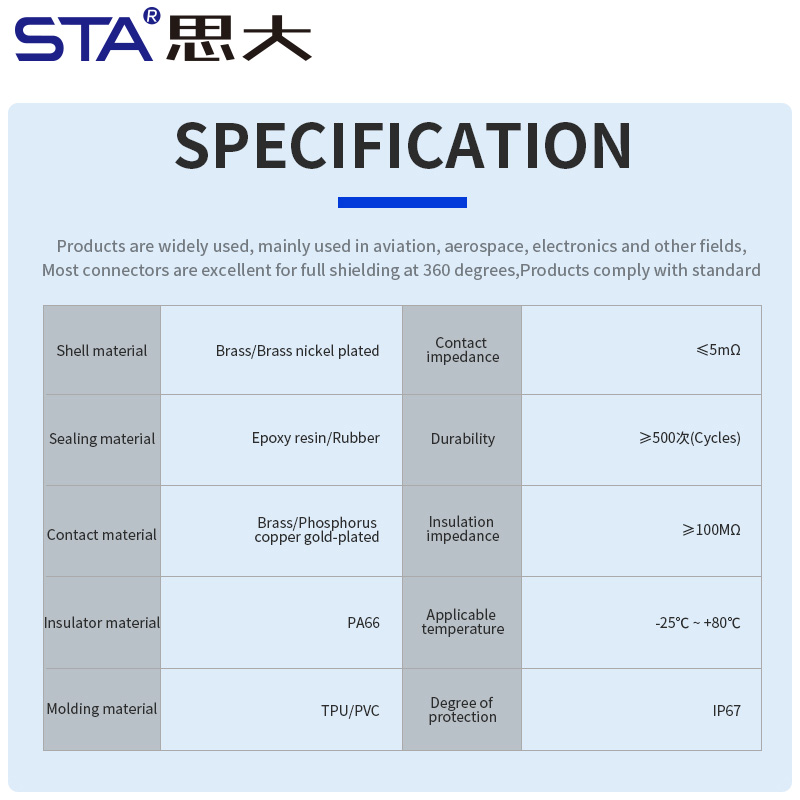

| Параметр | Технические характеристики |
| Тип разъёма | M14 Панельная розетка |
| Тип изделия | Панельная розетка (Socket), передний/задний монтаж |

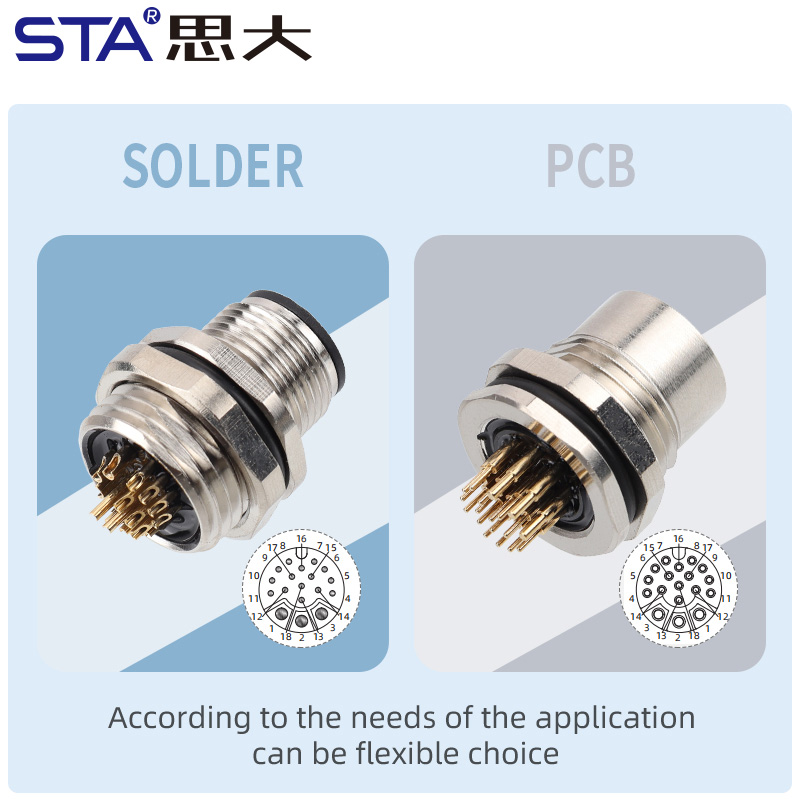

| Варианты подключения | Пайка (Solder) |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 5 / 8 / 10 / 12 / 14 / 16 / 18 Pins |
| Размер резьбы | M17 × 1.5 |
| Номинальное напряжение | 14 / 16 / 18 Pin: 1A / 30V AC/DC · 5A / 250V AC/DC |
Тип монтажа | Пайка / PCB, передний/задний |
| Материал контактов | Латунь / Фосфорная бронза, позолота |
| Рабочая температура | -40°C...+105°C |
| Приложение | Передача сигналов и электроэнергии |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
1. Панели управления и ПЛК
Подходят для многосигнальных и силовых соединений в шкафах автоматизации, промышленных контроллерах и модульных системах управления.
2. Датчики и измерительные приборы
Широко используются для датчиков среднего размера, расходомеров, измерительных зондов и интеллектуальных сигнальных модулей, требующих водонепроницаемого соединения.
3. Наружные электрические и IoT-терминалы
Идеально подходят для устройств «умного города», наружных контроллеров, датчиков окружающей среды и компактного оборудования со степенью защиты IP67.
4. Робототехника и системы управления движением
Используются в роботизированных шарнирах, сервомодулях, контроллерах движения и встроенных системах, требующих нескольких сигнальных линий.
5. Испытательные, лабораторные и медицинские приборы
Поддерживают надежную передачу сигналов для диагностических устройств, портативных приборов и прецизионного испытательного оборудования.
A: Разъём M14 занимает промежуточное положение между M12 и M16, обеспечивая большее количество контактов и более высокую допустимую нагрузку при компактных габаритах, что удобно для плотной компоновки оборудования.
A: Да, благодаря различным конфигурациям контактов разъём M14 может использоваться как для передачи питания, так и для многоканальных сигнальных соединений в одном интерфейсе.
A: Пайка обеспечивает стабильное электрическое соединение с низким переходным сопротивлением и минимизирует риск ослабления контактов при длительной эксплуатации.
A: Разъём поддерживает разные количества контактов и параметры нагрузки, что позволяет использовать его в индивидуальных проектах без изменения конструкции панели.
