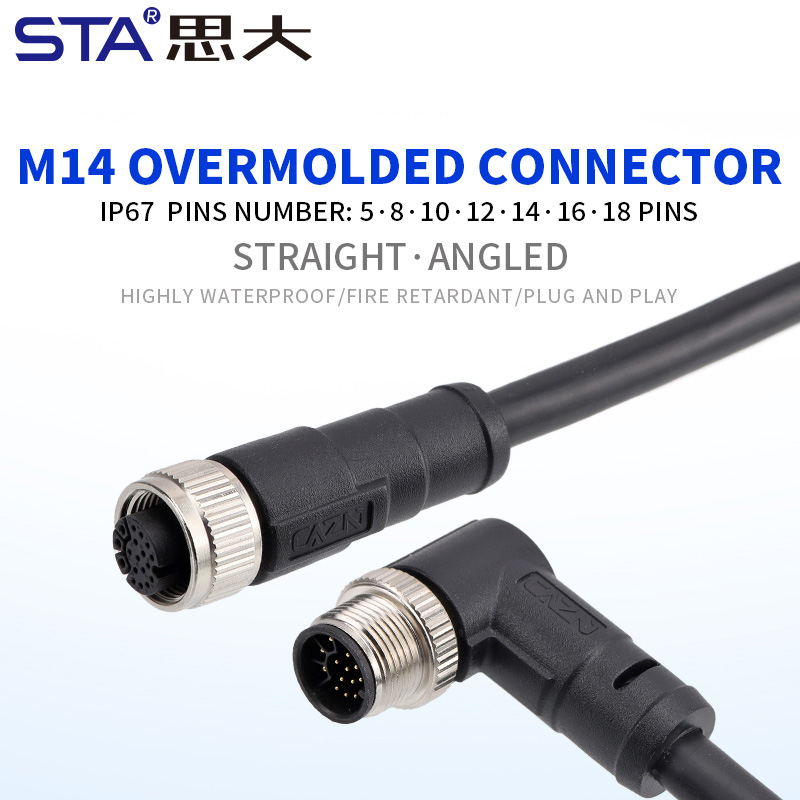

M14 Overmolded Plug
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |
Overmolded-конструкция для высокой надёжности
Литой корпус M14 защищает кабельное соединение от влаги, вибраций и механических нагрузок, увеличивая срок службы разъёма в промышленной среде.
Поддержка широкого диапазона контактов
Разъёмы доступны в конфигурациях от 5 до 18 контактов, что позволяет использовать их как для силовых цепей, так и для комбинированных CAT5-сигнальных линий.

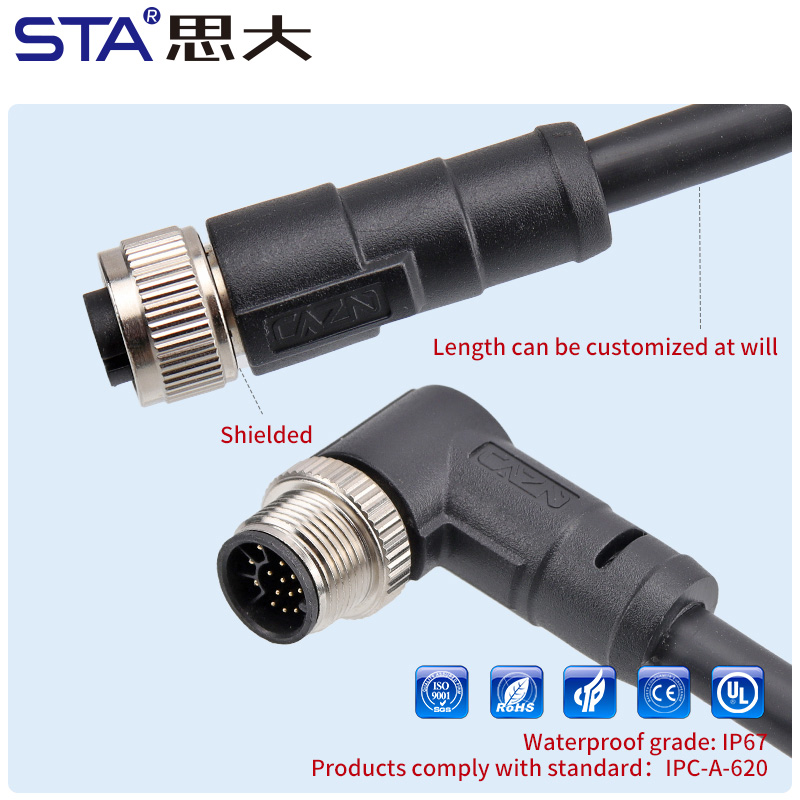

Экранирование для стабильной передачи данных
Shielded-исполнение снижает электромагнитные помехи и обеспечивает надёжную передачу сигналов в системах автоматизации и управления.

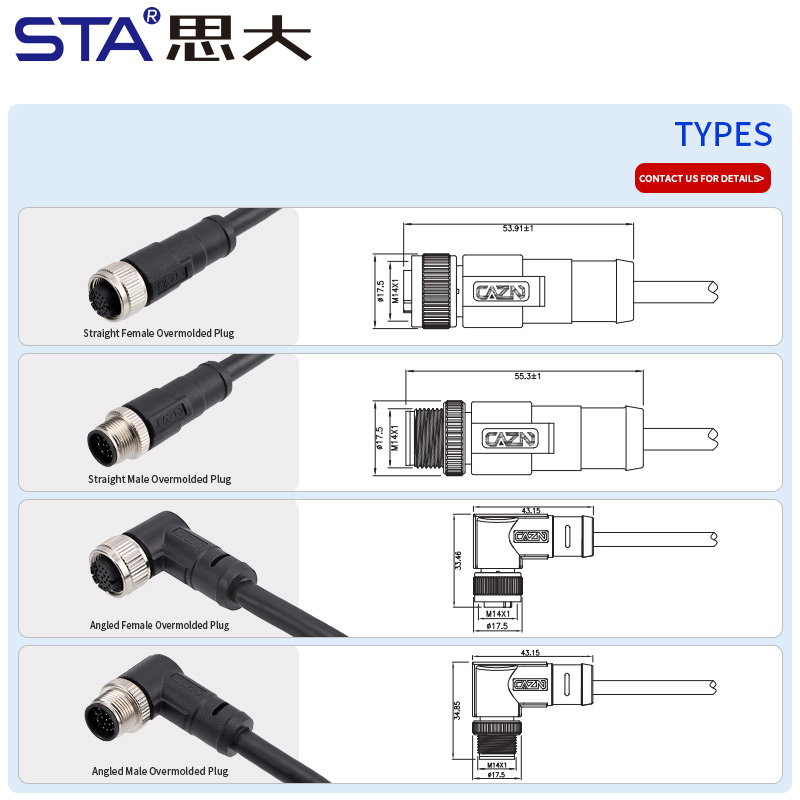

Гибкость монтажа и ориентации

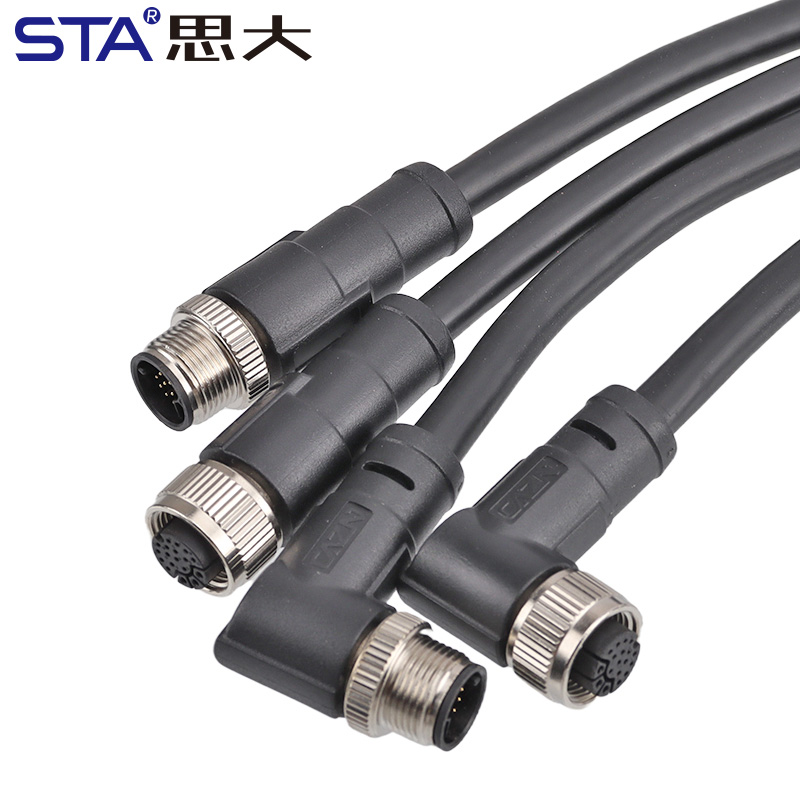

Прямые и угловые версии male/female упрощают прокладку кабелей в ограниченном пространстве оборудования.

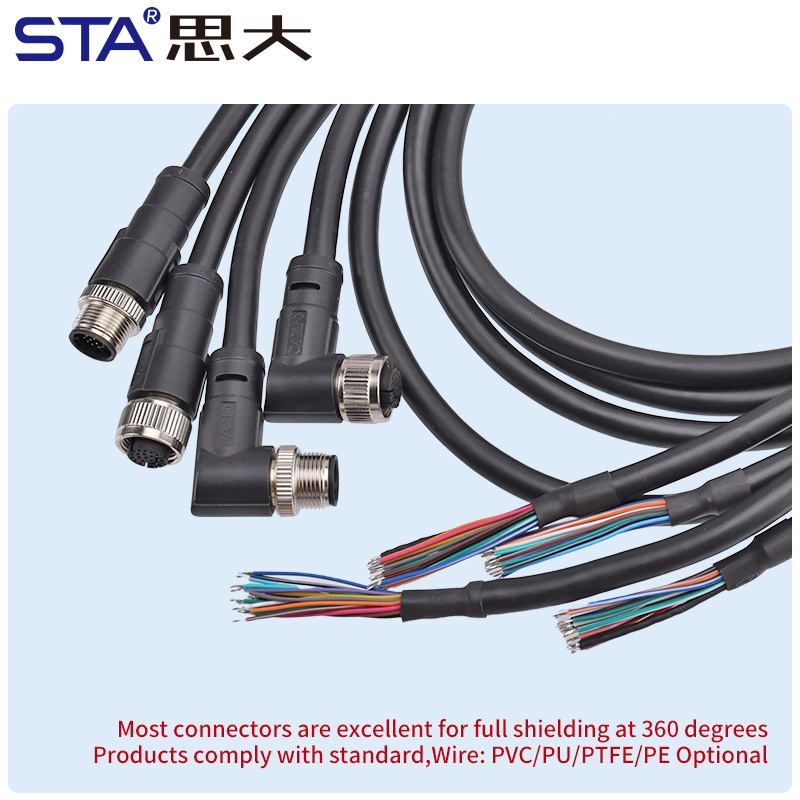

Индивидуальная длина кабеля
Стандартные варианты 1 м, 2 м и 5 м, а также возможность изготовления кабельных сборок под требования проекта.

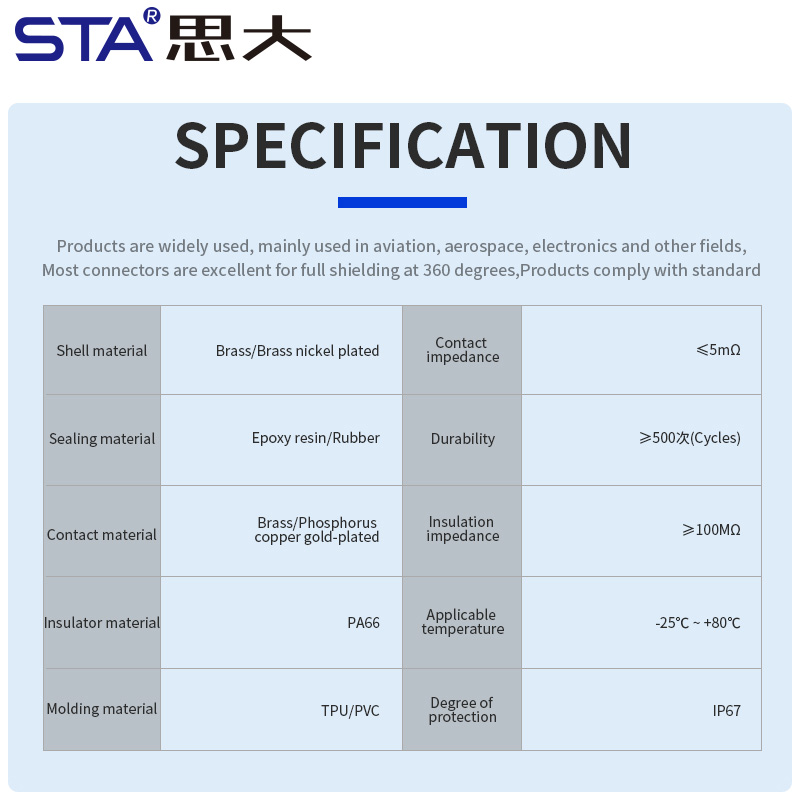

| Параметр | Технические характеристики |
| Тип разъёма | M14 Кабельный разъём с литьём |
| Исполнение | Прямой / угловой |
| Варианты подключения | Male / Female |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 5 / 8 / 10 / 12 / 14 / 16 / 18 Pins |
| Размер резьбы | M17 × 1.5 |
| Номинальное напряжение | 14 / 16 / 18 Pin: 1A / 30V AC/DC · 5A / 250V AC/DC |
Тип монтажа | Пайка / PCB, передний/задний |
| Тип кабеля | Гибридный, CAT5 |
| Рабочая температура | -40°C...+105°C |
| Длина кабеля | 1 м / 2 м / 5 м / по заказу |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
| Контакты | Номинал |
|---|---|
| 5 pin | 12A / 630V AC/DC |
| 8 / 10 pin | 5A / 60V AC/DC |
| 12 pin | 2A / 30V AC；5A / 250V DC |
| 14 / 16 / 18 pin | 1A / 30V AC/DC；5A / 250V AC/DC |
| Контакты | Сечение |
|---|---|
| 5–12 pin | 16 AWG / 1.5 мм² |
| 14 / 16 / 18 pin | 26 / 22 AWG，1.0 / 1.3 мм² |
Промышленные системы автоматизации и управления
Оборудование передачи данных и питания CAT5
Машиностроение и робототехника
Контрольные и измерительные устройства
Электрооборудование для наружной установки
Q1: Можно ли заказать нестандартную длину кабеля?
A: Да, длина кабеля изготавливается по индивидуальному запросу.
Q2: Подходит ли разъём для одновременной передачи питания и сигнала?
A: Да, гибридная конструкция позволяет передавать питание и данные.
Q3: Есть ли угловые версии?
A: Доступны прямые и угловые male/female исполнения.
Q4: Насколько надёжна защита от влаги?
A: Разъём соответствует классу IP67 и рассчитан на эксплуатацию во влажной среде.
