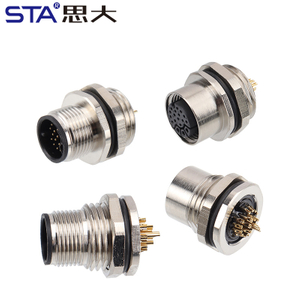

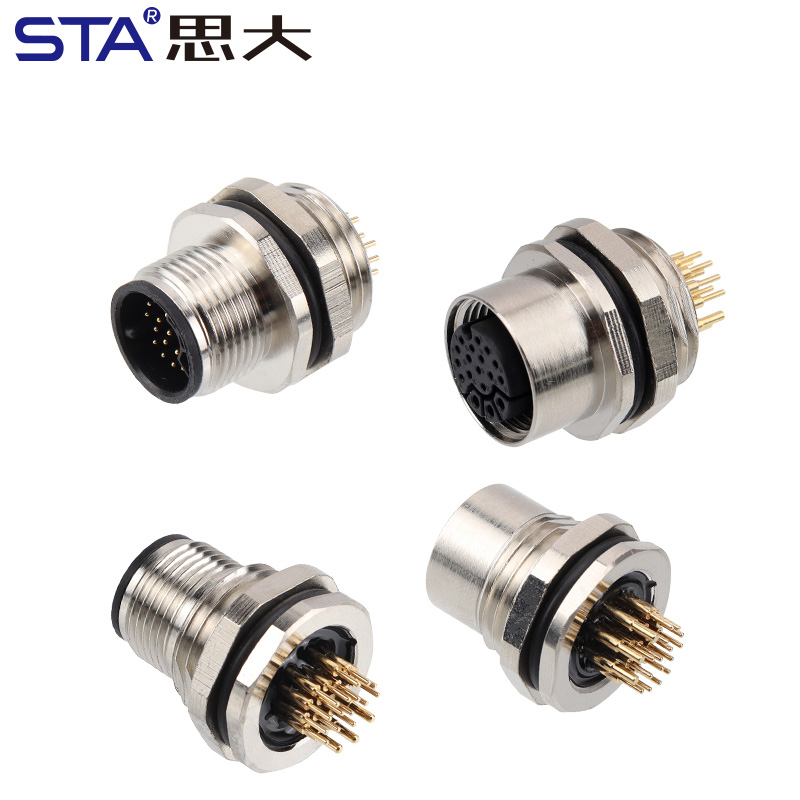

M14 PCB Socket
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |
Оптимизирован для PCB-монтажа
Разъём M14 разработан специально для печатных плат, обеспечивая точную посадку, стабильное соединение и удобство интеграции в серийное оборудование.
Надёжная панельная фиксация

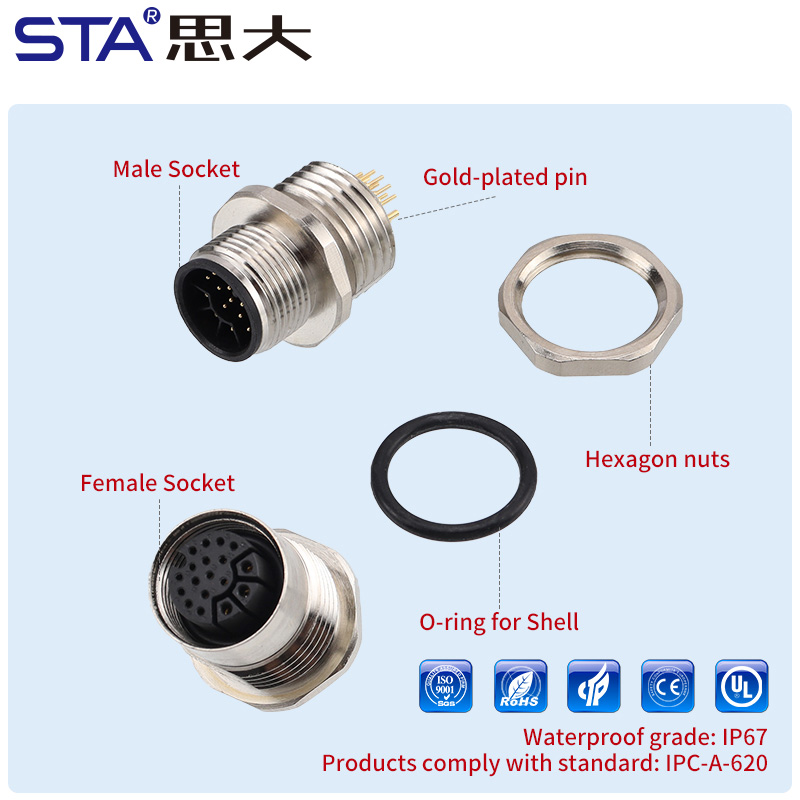

Резьбовое соединение M17×1.5 гарантирует прочное крепление разъёма к корпусу, снижая механическую нагрузку на плату.
Гибкость конфигураций контактов
Доступны версии с 5, 8, 10, 12, 14, 16 и 18 контактами, что упрощает подбор под различные схемы подключения.
Защита IP67 для сложных условий
Герметичная конструкция предотвращает попадание пыли и влаги, обеспечивая стабильную работу оборудования вне помещений.
Металлический корпус промышленного класса
Металлическая оболочка повышает устойчивость к вибрациям, ударам и электромагнитным помехам.

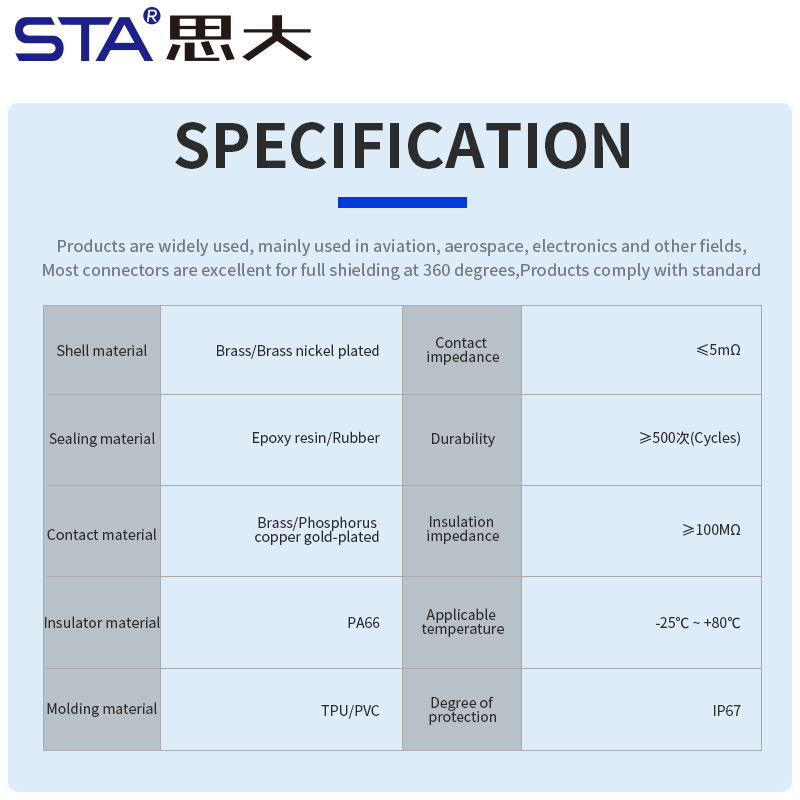

| Параметр | Технические характеристики |
| Тип разъёма | M14 Панельная розетка |

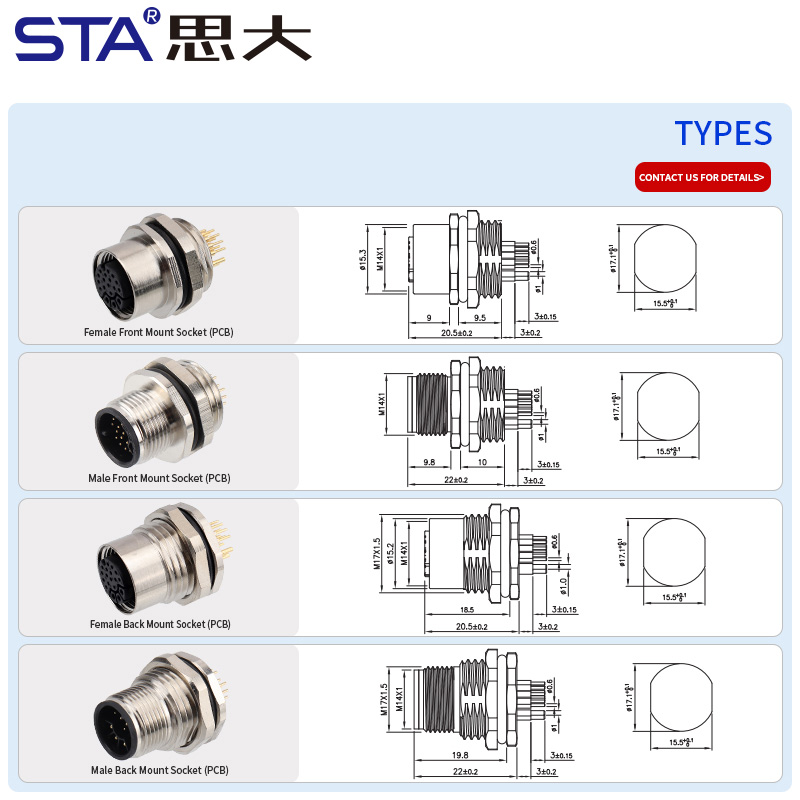

| Тип изделия | Панельная розетка (Socket), передний/задний монтаж |

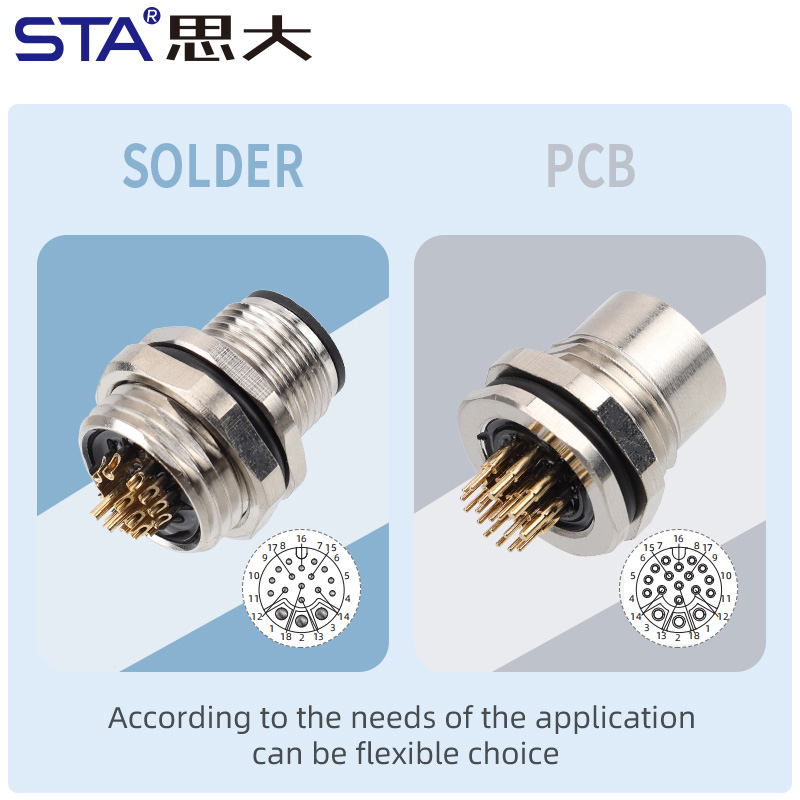

| Варианты подключения | PCB, панельный |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 5 / 8 / 10 / 12 / 14 / 16 / 18 Pins |
| Размер резьбы | M17 × 1.5 |
| Номинальное напряжение | 14 / 16 / 18 Pin: 1A / 30V AC/DC · 5A / 250V AC/DC |
Тип монтажа | Пайка / PCB, передний/задний |
| Материал контактов | Латунь / Фосфорная бронза, позолота |
| Рабочая температура | -40°C...+105°C |
| Приложение | Передача сигналов и электроэнергии |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Промышленная электроника с PCB-панелями
Контроллеры и модули ввода-вывода
Оборудование автоматизации и управления
Электронные системы мониторинга
Компактные промышленные корпуса с высокой плотностью монтажа
Q1: Подходит ли этот разъём для пайки проводов?
A: Нет, данная версия предназначена исключительно для монтажа на печатную плату.
Q2: Можно ли выбрать передний или задний монтаж?
A: Да, доступны варианты как с фронтальной, так и с тыльной установкой.
Q3: Насколько надёжна фиксация на панели?
A: Резьба M17×1.5 обеспечивает устойчивое крепление даже при вибрациях.
Q4: Для каких условий эксплуатации рассчитан разъём?
A: Он подходит для использования в пыльных и влажных промышленных средах.
