Максимальная защита IP68: Инновационная система герметизации с применением силикона и каучука гарантирует бесперебойную работу узлов электропитания в условиях погружения в воду и сильного запыления.
Монтаж без использования пайки: Винтовое клеммное соединение значительно упрощает процесс сборки и технического обслуживания на объекте, обеспечивая при этом надежный электрический контакт, устойчивый к разрывам.
Ударопрочный термопластик PBT: Корпус изделия выполнен из специализированного полимера, который не поддерживает горение, обладает высокой диэлектрической прочностью и выдерживает суровые климатические условия.
Стабильность при нагрузках: Позолоченные контакты из медного сплава предотвращают окисление и поддерживают стабильную передачу тока до 20А при напряжении до 500В в течение всего срока службы (≥500 циклов).
Глобальная сертификация безопасности: Полное соответствие международным стандартам TUV и UL позволяет интегрировать наши разъемы в сложное экспортное оборудование и государственные промышленные проекты.

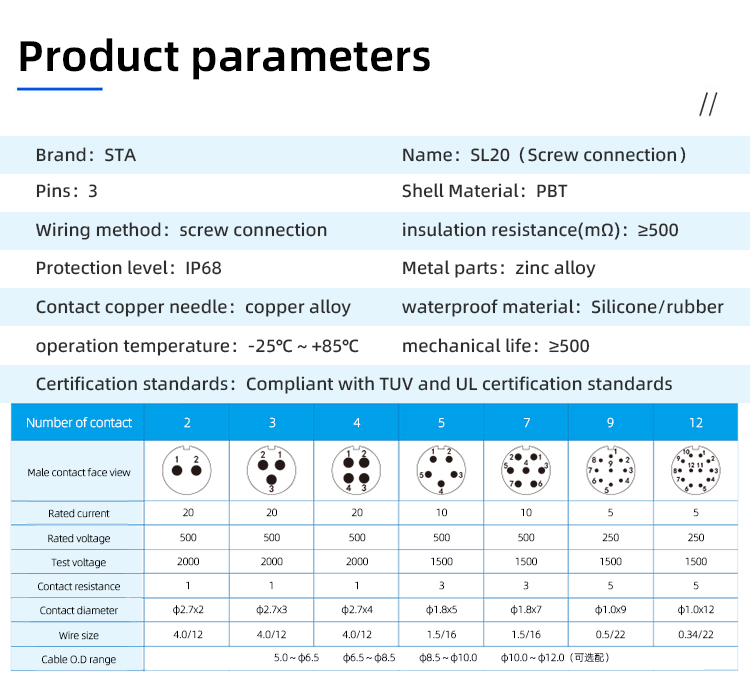

| Характеристика | Спецификация |
| Модель / Серия | SL20 (авиационный штекерный разъем) Резьбовой замок (Snap-lock screw) |
| Количество контактов | 3 контакта (L, N, PE) |
| Степень защиты | Стандарт IP65 (Опции IP67, IP68) |
| Способ заделки кабеля | Винтовой зажим (Screw terminal) |
| Испытание соляным туманом | 48 часов (5% NaCl) |
| Материал корпуса | ПБТ (огнестойкость V-0), цинковый сплав |
| Материал контактов | Медь с золотым напылением |
| Диаметр кабеля | Наружный диаметр ≤ 12 мм |
| Номинальный ток | 20A / 10A / 5A (в зависимости от сечения) |
| Номинальное напряжение | 250В / 500В (переменный ток) |
| Механический ресурс | Более 500 циклов |
| Стандарты соответствия | Соответствует TUV и UL |

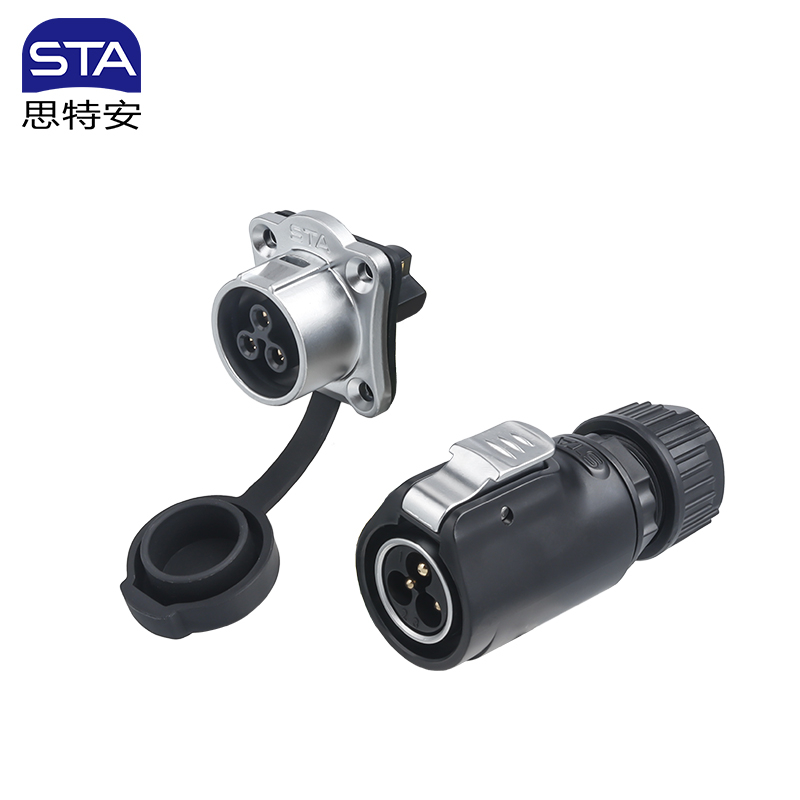

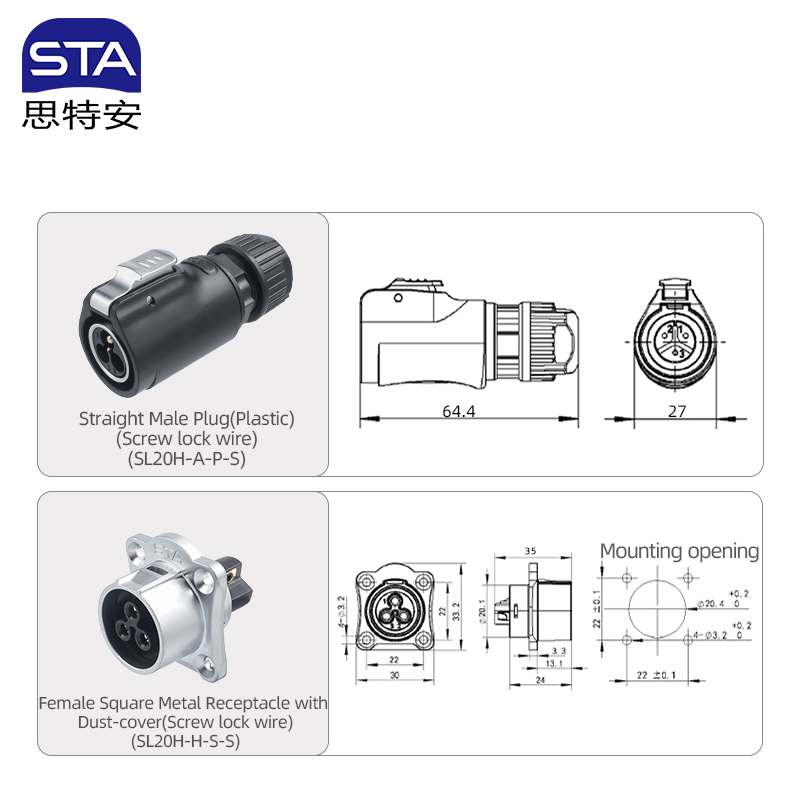

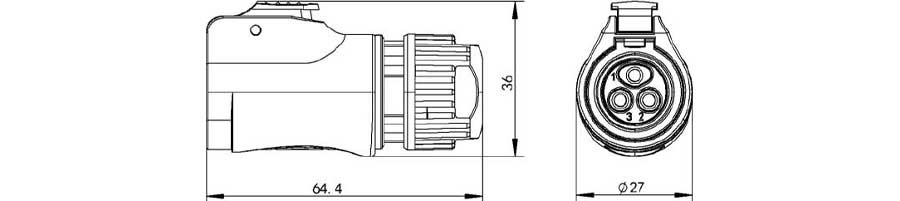

| Прямой пластиковый штекер под винтовой зажим кабеля | Прямая пластиковая розетка под винтовой зажим кабеля |
 |  |

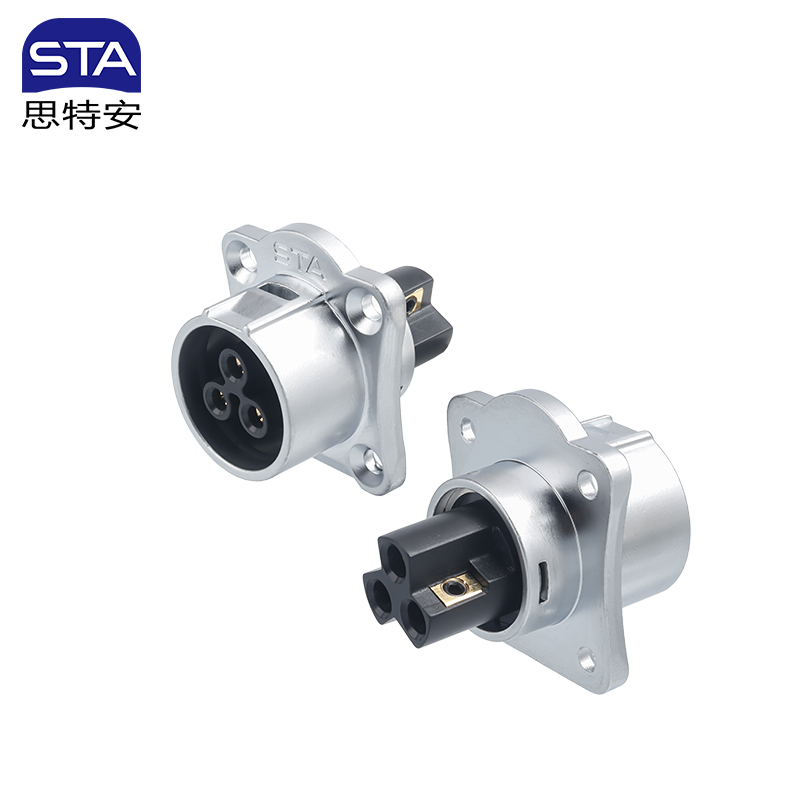

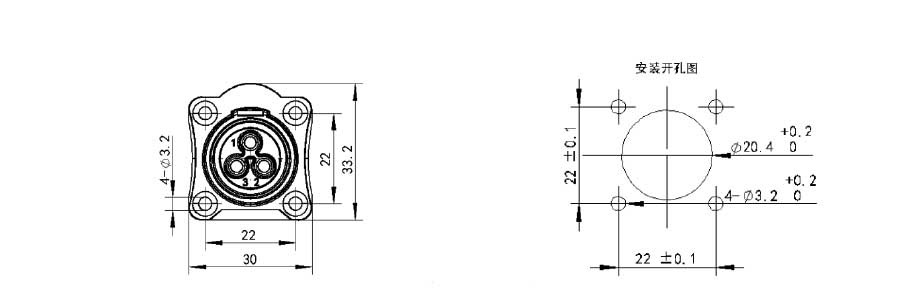

| Металлический штекер с квадратным фланцем под винтовой зажим кабеля и пылезащитным колпачком | Металлическое гнездо с квадратным фланцем под винтовой зажим кабеля и пылезащитным колпачком |
 |  |
Число контактов | 2 | 3 | 4 | 5 | 7 | 6B(3+3) | 8B(2+6) | 9 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вид спереди на мужской изолятор |  |  |  |  |  |  |  |  |  |  |
| Диаметр контакта (мм) | φ2.7×2 | φ2.7×3 | φ2.7×4 | φ1.8×5 | φ1.8×7 | φ2.7×3 | φ2.7×2 | φ1.0×9 | φ1.0×12 | φ1.0×14 |
| Применимый диаметр проволоки (мм) | Внешний диаметр OD≤φ12(mm) | |||||||||
| Технические характеристики проволоки (мм⊃2;/AWG) | 4/12(mm²/AWG) | 4/12(mm²/AWG) | 4/12(mm²/AWG) | 1.5/16(mm²/AWG) | 1.5/16(mm²/AWG) | 4/12(mm²/AWG) | 4/12(mm²/AWG) | 0.5/20(mm²/AWG) | 0.5/20(mm²/AWG) | 0.5/20(mm²/AWG) |
| Номинальный ток (А) | 20A | 20A | 20A | 10A | 10A | 20A | 20A | 5A | 5A | 5A |
| Номинальное напряжение (переменного тока) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 250(AC.V) | 250(AC.V) | 250(AC.V) | 250(AC.V) | 250(AC.V) |
| Контактное сопротивление (мОм) | ≤1(mΩ) | ≤1(mΩ) | ≤1(mΩ) | ≤3(mΩ) | ≤3(mΩ) | ≤1(mΩ) | ≤1(mΩ) | ≤5(mΩ) | ≤5(mΩ) | ≤5(mΩ) |
| Сопротивление изоляции (МОм) | ≥5000(MΩ) | |||||||||
| Пробивное напряжение (кВ) | 2.0(KV) | 2.0(KV) | 2.0(KV) | 2.0(KV) | 2.0(KV) | 1.5(KV) | 1.5(KV) | 1.5(KV) | 1.5(KV) | 1.5(KV) |
| Класс защиты | Стандартный IP65 / Дополнительные IP67 и IP68 | |||||||||
| Механическая жизнь | ≥500 циклов | |||||||||
| Способ подключения | Сварка, завинчивание | |||||||||
| Рабочая температура | -40℃ ~ +85℃ | |||||||||
| Корпусные/изоляционные детали | Сплав ПБТ | |||||||||
| Металлические детали | Цинковый сплав с хромовым покрытием | |||||||||
| Контактные штыри | Медный сплав с золотым покрытием | |||||||||
| Водонепроницаемый материал | силикон/резина | |||||||||
| Класс огнестойкости | UL94-V0 | |||||||||
Автомобильная спецтехника: Применяется как герметичный бортовой разъем для подключения осветительного оборудования, лебедок и блоков управления на грузовом и спецтранспорте.
Энергетический сектор: Использование в качестве силового промышленного штекера для портативных генераторов, источников бесперебойного питания и солнечных панелей.
Системы автоматизации: Надежное подключение контроллеров и датчиков в цехах с агрессивной средой, где возможны утечки масел или технологических жидкостей.
Световое оборудование: Монтаж уличных LED-экранов и архитектурной подсветки, требующих высокой степени защиты соединений от осадков.
Транспортная инфраструктура: Эксплуатация в системах управления трафиком и зарядных станциях, благодаря высокой износостойкости и защите от вибраций.
В чем преимущество винтового соединения перед пайкой?
Винтовое соединение позволяет проводить быстрый ремонт или замену кабеля без использования паяльного оборудования, что особенно важно при работе в полевых условиях или на высоте.
В комплекте с розеткой идет защитная крышка?
Да, металлическая квадратная розетка SL20 по умолчанию комплектуется подпружиненной или резьбовой пылезащитной крышкой для защиты контактов в разомкнутом состоянии.
Выдерживает ли разъем российские морозы?
Наши разъемы сертифицированы для работы при температуре до -25°C. Для более экстремальных условий рекомендуем уточнить наличие моделей с расширенным температурным диапазоном.
Совместим ли SL20 с кабелями разного диаметра?
Конструкция кабельного ввода обеспечивает герметичный обжим кабелей различного сечения, подходящих под заявленные токовые нагрузки (до 20А).
