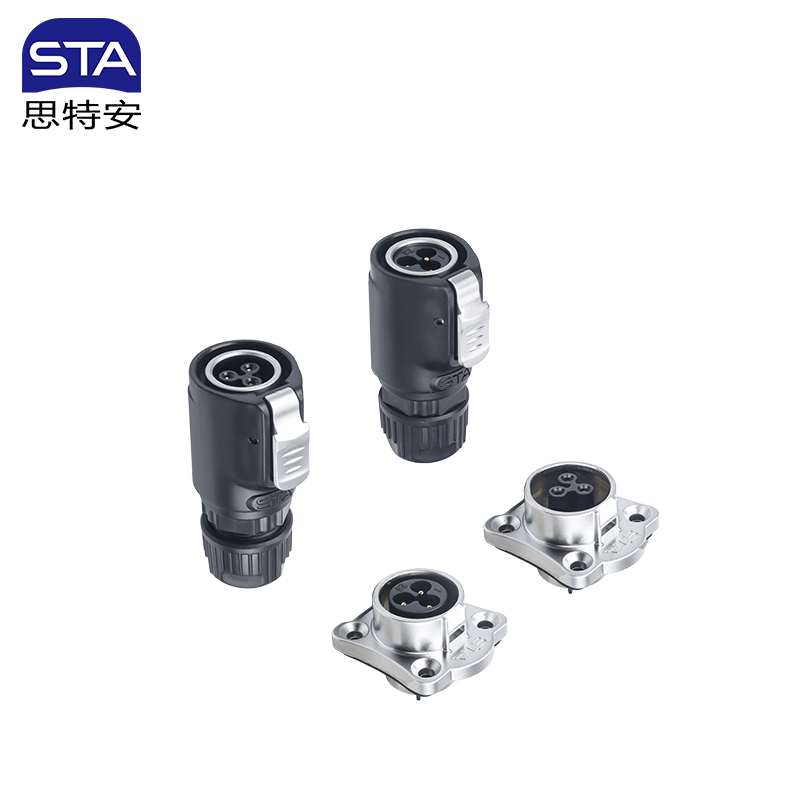

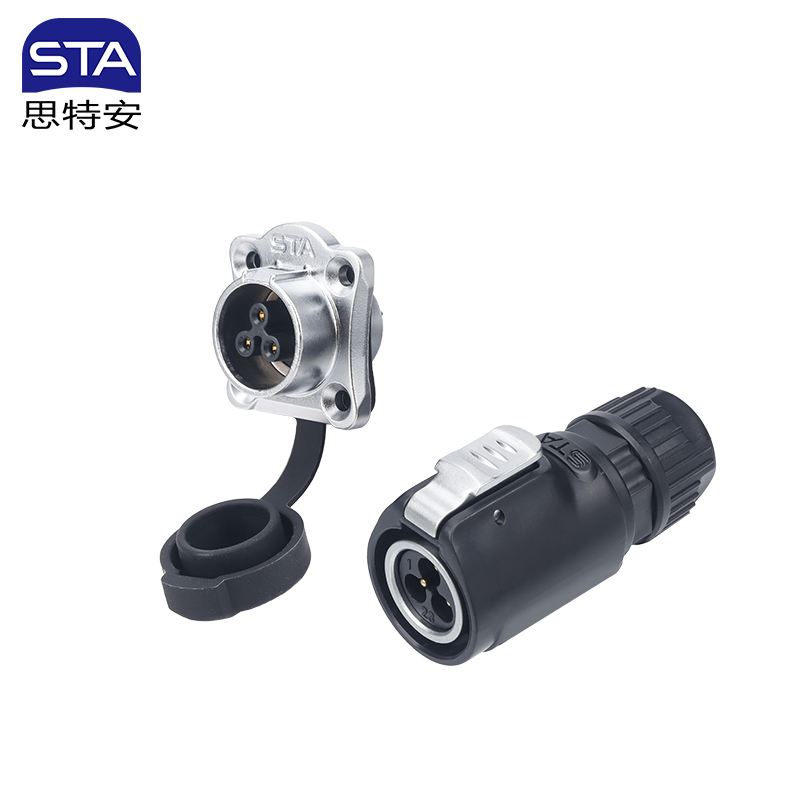

Сертифицированная промышленная надежность: Соединитель LP16 соответствует строгим стандартам UL и IEC, что подтверждает его безопасность и пригодность для использования в системах промышленного управления и распределения сигналов по всему миру.
Превосходная защита от внешних факторов: Степень защиты IP68 и высококачественные силиконовые уплотнители обеспечивают полную пыленепроницаемость и возможность работы при длительном погружении в воду.
Стойкость к коррозии и вибрациям: Изделие успешно прошло испытания в соляном тумане (48 часов) и тесты на вибрацию (до 200 Гц), что исключает риск мгновенного разрыва цепи и гарантирует стабильность в суровых средах.
Прочный и огнестойкий корпус: Изготовленный из полибутилентерефталата и цинкового сплава с классом огнестойкости V-0, корпус устойчив к давлению, химическим воздействиям и высоким температурам.
Многоконтактные конфигурации: Доступны варианты от 2 до 9 контактов, поддерживающие ток до 10А (для 2-4 контактов), что обеспечивает гибкость при проектировании силовых и сигнальных цепей.
| Характеристика | Спецификация |
| Модель / Серия | SL16 (авиационный штекерный разъем) |
| Количество контактов | 2, 3, 4, 5, 7, 8, 9 контактов |
| Степень защиты | IP68 (Герметичный) |

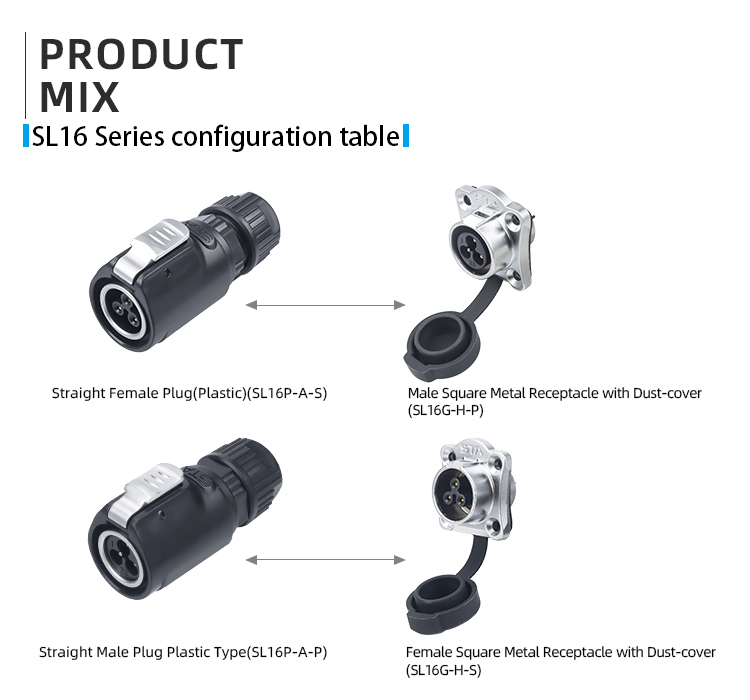

| Типы исполнения | Прямой штекер, розетка с крышкой, розетка с фланцем |
| Испытание соляным туманом | 48 часов (5% NaCl) |
| Материал корпуса | ПБТ (огнестойкость V-0), цинковый сплав |
| Материал контактов | Медь с золотым напылением |
| Способ монтажа | Пайка |
| Диапазон внешнего диаметра кабеля | 3-5 / 5-7 / 7-9 мм |
| Номинальный ток | 10А (2-4 контакта) / 5А (5-9 контактов) |
| Номинальное напряжение | 400В / 250В (переменный ток) |
| Механический ресурс | Более 500 циклов |
| Стандарты соответствия | IEC61984, UL1977, UL2238, CQC |

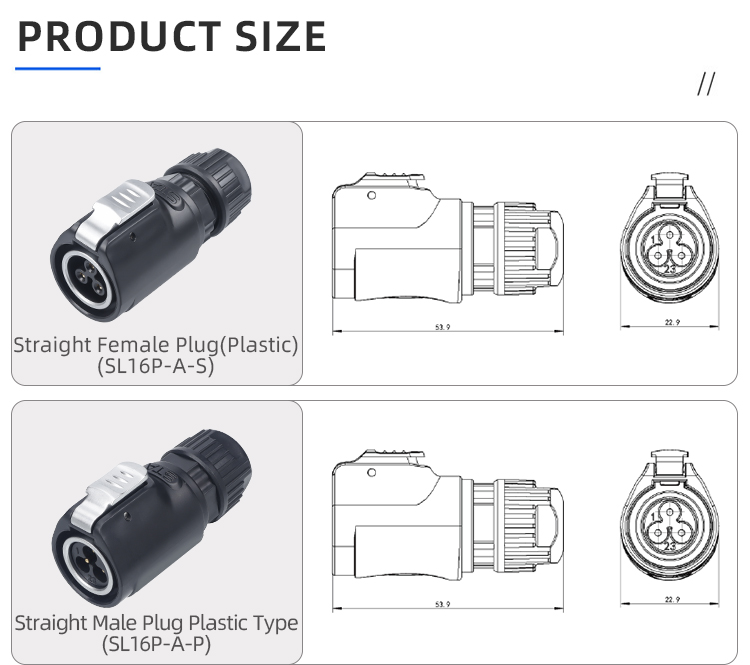

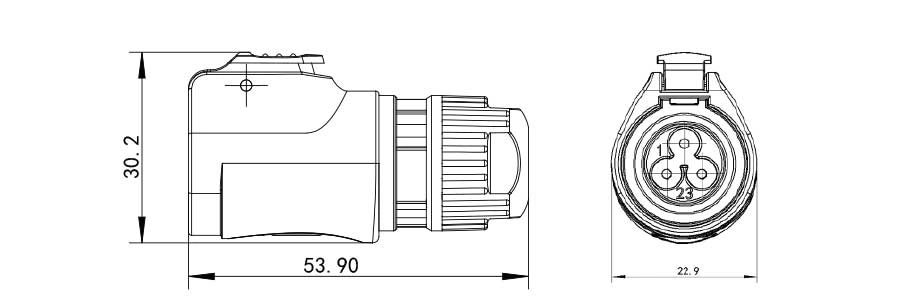

| Прямой штекер | Прямая розетка |
 | |

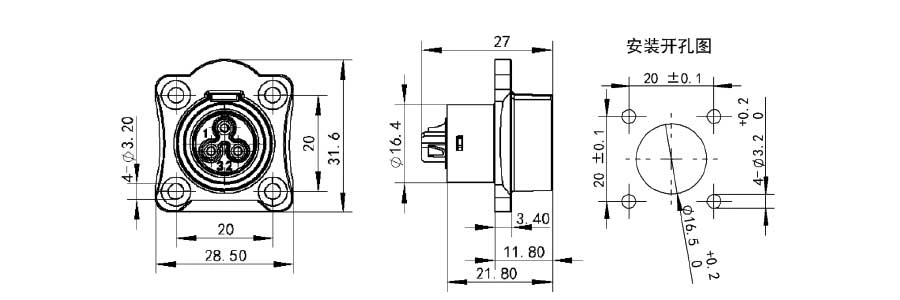

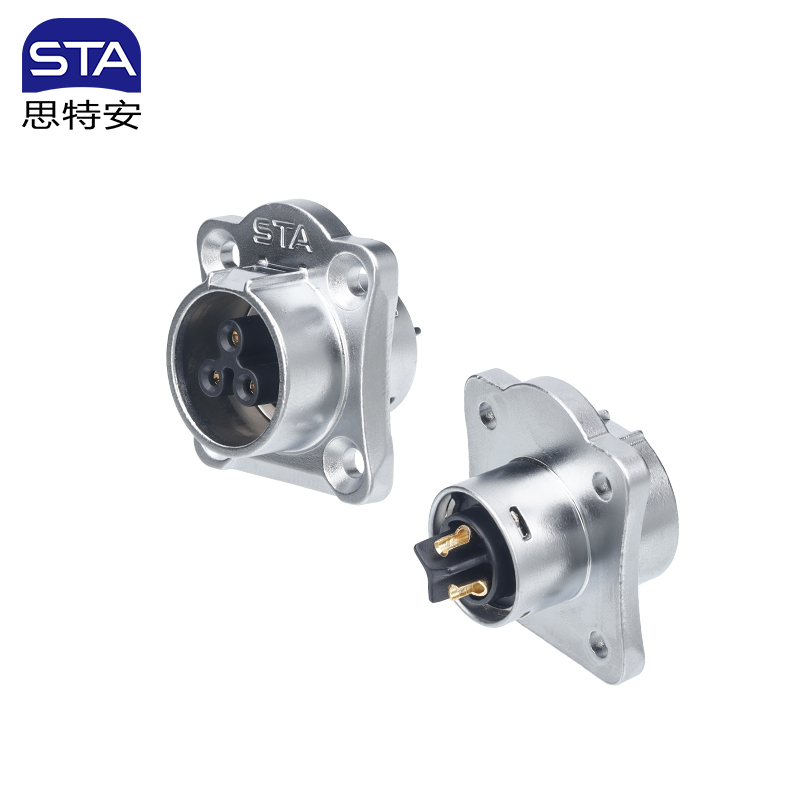

| Штекер с квадратным фланцем | Гнездо с квадратным фланцем |
 | |
Pins | 2 | 3 | 4 | 5 | 7 | 8 | 9 |
| Вид спереди на мужской изолятор |  |  |  |  |  |  |  |
| Диаметр контакта (мм) | φ1.5×2 | φ1.5×3 | φ1.5×4 | φ1.0×5 | φ1.0×7 | φ1.0×8 | φ1.0×8 |
| Применимый диаметр проволоки (мм) | Outer Diameter 0D≤φ9 | ||||||
| Технические характеристики проволоки (мм⊃2;/AWG) | 1.5/16 | 1.5/16 | 1.5/16 | 0.5/20 | 0.5/20 | 0.34/22 | 0.34/22 |
| Номинальный ток (А) | 10A | 10A | 10A | 5A | 5A | 5A | 5A |
| Номинальное напряжение (переменного тока) | 400 | 400 | 400 | 250 | 250 | 250 | 250 |
| Контактное сопротивление (мОм) | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤5mΩ | ≤5mΩ | ≤5mΩ | ≤5mΩ |
| Сопротивление изоляции (МОм) | ≥5000 | ||||||
| Пробивное напряжение (кВ) | 1.5 | ||||||
| Класс защиты | Стандартный IP65 / Дополнительные IP67 и IP68 | ||||||
| Механическая жизнь | ≥500 циклов | ||||||
| Способ подключения | Сварка, завинчивание | ||||||
| Рабочая температура | -40℃ ~ +85℃ | ||||||
| Корпусные/изоляционные детали | Сплав ПБТ | ||||||
| Металлические детали | Цинковый сплав с хромовым покрытием | ||||||
| Контактные штыри | Медный сплав с золотым покрытием | ||||||
| Водонепроницаемый материал | силикон/резина | ||||||
| Класс огнестойкости | UL94-V0 | ||||||
Промышленная автоматизация: Идеален для подключения тяжелого оборудования и станков, где требуются виброустойчивые авиационные разъемы с током до 10А.
Наружное освещение: Используется для светодиодных систем и сценического оборудования, работающего в условиях высокой влажности и осадков.
Медицинское оборудование: Соответствие стандартам безопасности позволяет применять разъем в портативной диагностической технике, требующей надежной фиксации.
Морской транспорт: Благодаря защите IP68 и высокой стойкости к соляному туману, разъем оптимален для бортовой электроники судов и катеров.
Измерительная техника: Обеспечивает точную передачу сигналов в контрольно-измерительных приборах, эксплуатируемых в агрессивных средах.
