| разъем: | |
|---|---|
| Число контактов: | |
| Количество: | |
Высокая степень герметичности: Наш герметичный разъем LP12 обеспечивает полную пыленепроницаемость и защиту от воды по стандарту IP68. Это позволяет использовать его в погружном оборудовании и приборах, работающих под открытым небом.

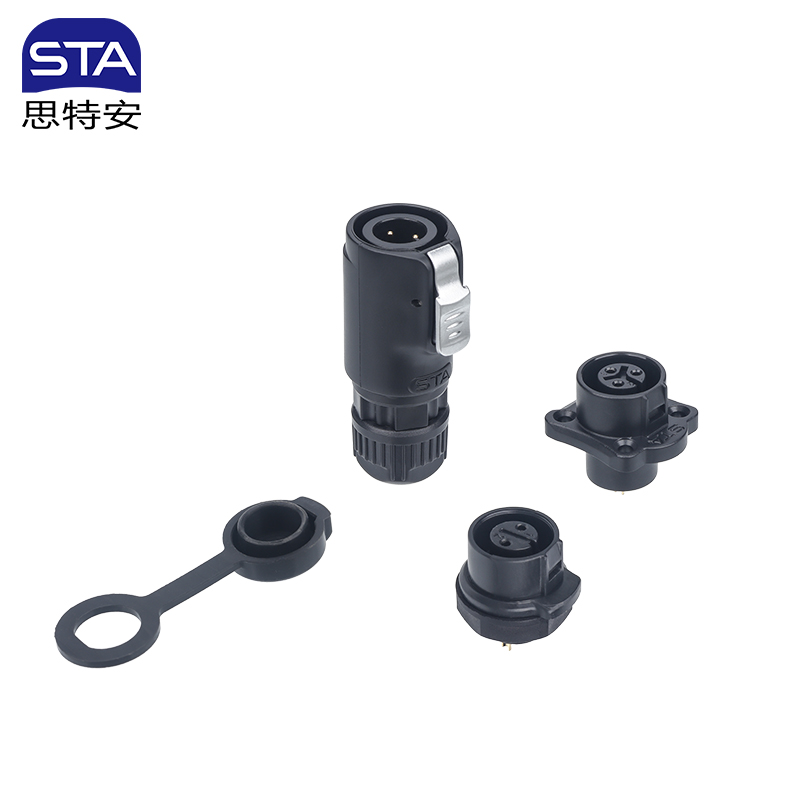

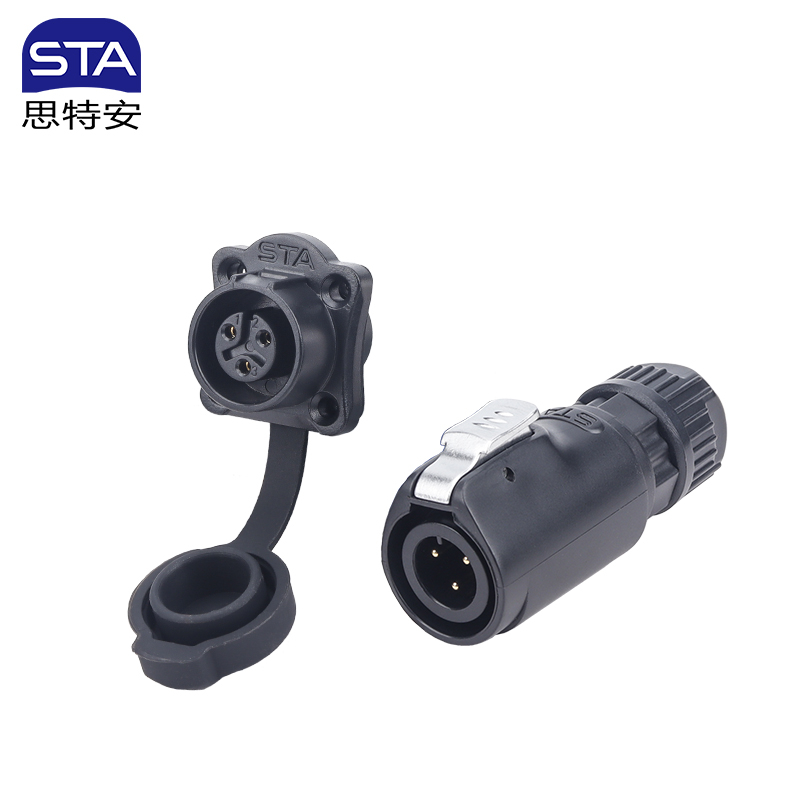

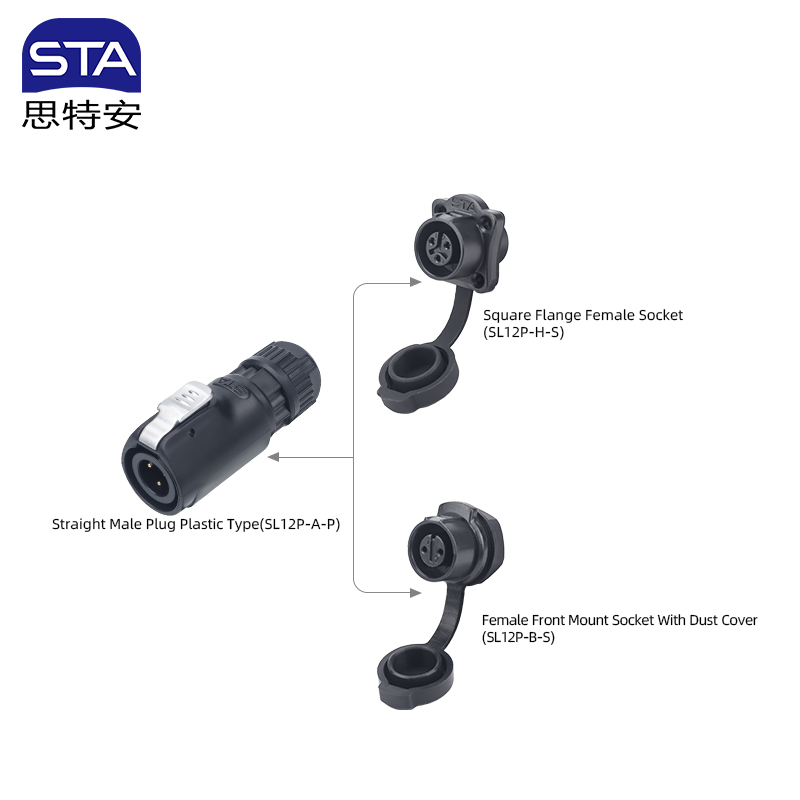

Разнообразие монтажных решений: Shenzhen Sta Electronic предлагает различные конфигурации, включая прямой кабельный штекер, розетку для передней панели с защитной крышкой и розетку с квадратным фланцем для жесткого крепления.
Надежность паяного соединения: Единственный доступный метод фиксации проводников — пайка, что гарантирует максимальную прочность электрического контакта и исключительную устойчивость к сильным механическим нагрузкам и вибрациям на промышленном производстве.

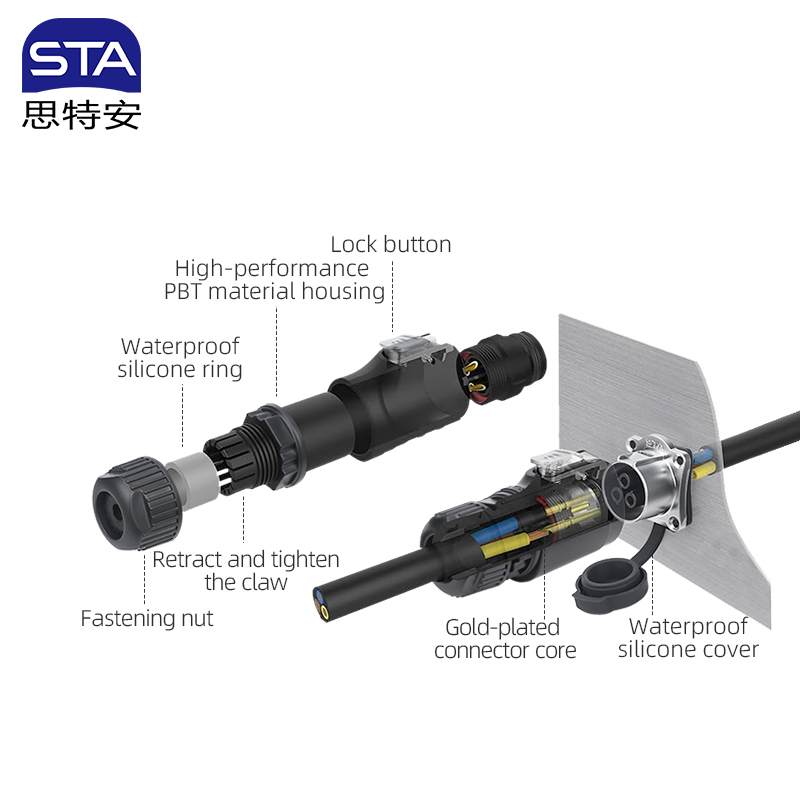

Стойкость к агрессивным средам: Корпус из полибутилентерефталата и позолоченные медные контакты обеспечивают надежную защиту от коррозии и химических воздействий, выдерживая более 500 циклов стыковки без потери качества сигнала.
Широкий температурный диапазон: Разъем стабильно функционирует при температурах от -40 до +85 градусов, что позволяет использовать его как в промышленных холодильных установках, так и в высокотемпературных цехах.

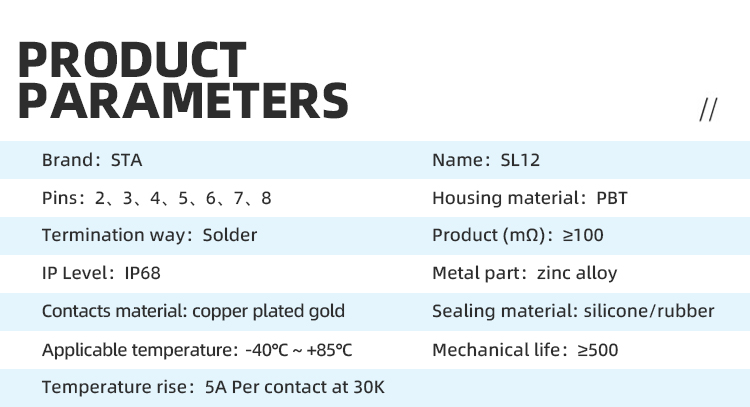

| Характеристика | Спецификация |
| Модель / Серия | SL12 (авиационный штекерный разъем) |
| Количество контактов | 2, 3, 4, 5, 6, 7, 8 контактов |
| Степень защиты | IP68 (Герметичный) |
| Типы исполнения | Прямой штекер, розетка с крышкой, розетка с фланцем |
| Материал корпуса | ПБТ (огнестойкость V-0), цинковый сплав |
| Материал контактов | Медь с золотым напылением |
| Способ монтажа | Пайка |
| Диаметр кабеля | 3.5-4.5 / 4.5-5.5 / 5.5-6.5 мм |
| Номинальный ток | 5 Ампер / 3 Ампера |
| Номинальное напряжение | 125 Вольт / 100 Вольт |
| Механический ресурс | Более 500 циклов |

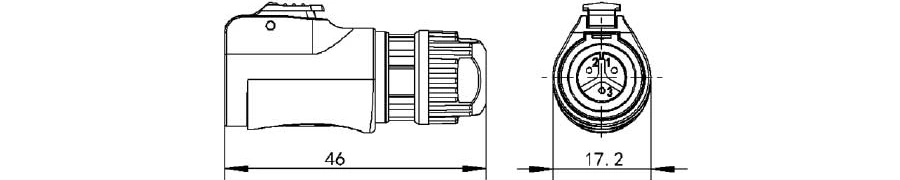

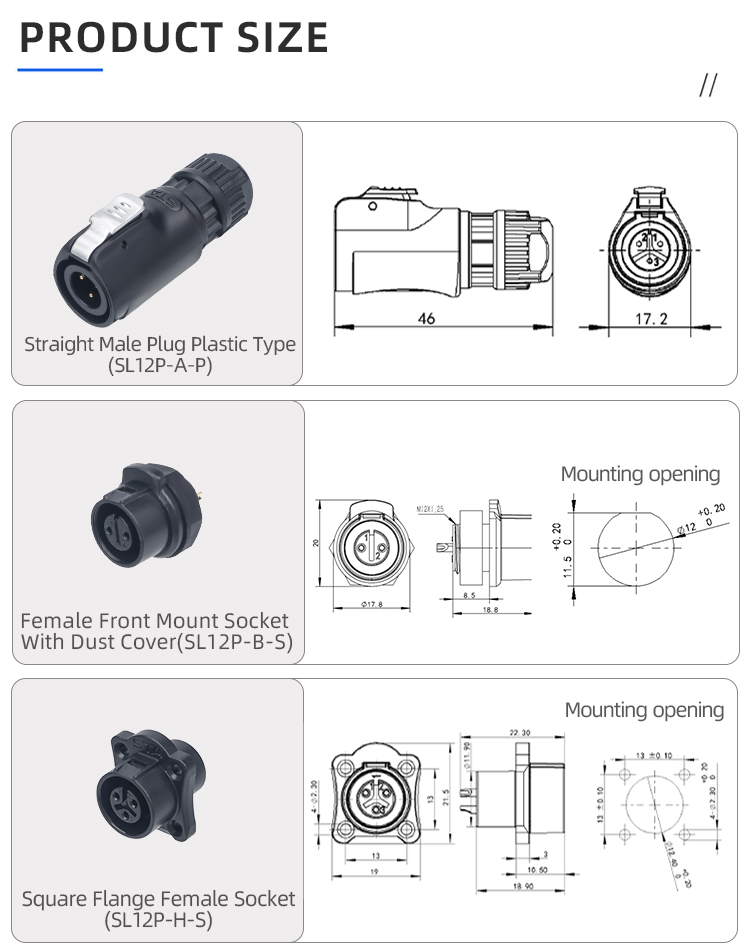

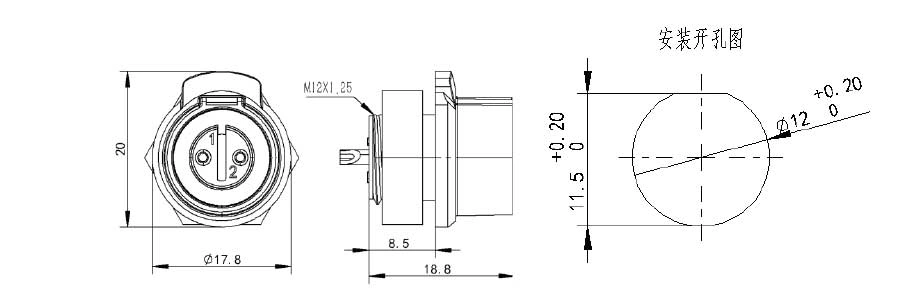

| Прямой штекер | Гнездо для монтажа на переднюю панель |
 |  |

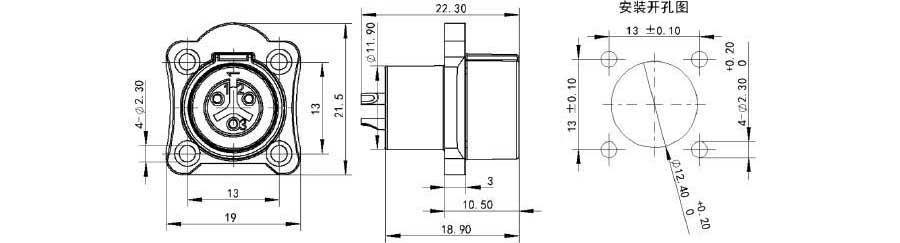

| Гнездо с квадратным фланцем | |
 |
Число контактов | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Вид спереди на мужской изолятор |  |  |  |  |  |  |  |
| Диаметр контакта (мм) | φ1.0×2 | φ1.0×3 | φ1.0×4 | φ1.0×5 | φ1.0×6 | φ0.8×7 | φ0.8×8 |
| Применимый диаметр проволоки (мм) | Внешний диаметр 0D≤φ7 | ||||||
| Технические характеристики проволоки (мм⊃2;/AWG) | 0.5/20 | 0.5/20 | 0.5/20 | 0.5/20 | 0.5/20 | 0.34/22 | 0.34/22 |
| Номинальный ток (А) | 5 | 5 | 5 | 5 | 5 | 3 | 3 |
| Номинальное напряжение (переменного тока) | 125 | 125 | 125 | 125 | 125 | 100 | 100 |
| Контактное сопротивление (мОм) | ≤5 | ||||||
| Сопротивление изоляции (МОм) | ≥5000 | ||||||
| Пробивное напряжение (кВ) | 1.5 | ||||||
| Класс защиты | Стандартный IP65 / Дополнительные IP67 и IP68 | ||||||
| Механическая жизнь | ≥500 циклов | ||||||
| Способ подключения | Сварка, завинчивание | ||||||
| Рабочая температура | -40℃ ~ +85℃ | ||||||
| Корпусные/изоляционные детали | Сплав ПБТ | ||||||
| Металлические детали | Цинковый сплав с хромовым покрытием | ||||||
| Контактные штыри | Медный сплав с золотым покрытием | ||||||
| Водонепроницаемый материал | силикон/резина | ||||||
| Класс огнестойкости | UL94-V0 | ||||||
Промышленная автоматизация: Идеальный промышленный соединитель для датчиков и контроллеров, где требуется надежная передача данных в компактном корпусе под маркой Shenzhen Sta Electronic.
Светодиодное освещение: Используется для подключения наружных экранов и прожекторов. Вариант с пылезащитной крышкой надежно защищает розетку от осадков, когда кабель отсоединен.
Морская навигация: Благодаря защите IP68, разъем служит основным узлом в бортовых системах судов, эхолотах и гидролокаторах, работающих в соленой воде.
Медицинская техника: Применяется в портативных диагностических приборах благодаря химической стойкости материалов и высокой точности передачи сигнала.
Видеонаблюдение: Обеспечивает стабильное питание уличных камер, защищая контакты от окисления и влаги в любых климатических зонах.
Вопрос: Для чего используется розетка с квадратным фланцем в серии SL12 / LP12?
Ответ: Розетка с квадратным фланцем крепится на панель прибора с помощью четырех винтов, что обеспечивает максимально жесткую и виброустойчивую установку в тяжелом оборудовании.
Вопрос: Защищена ли розетка от пыли, если кабель не подключен?
Ответ: Да, модель розетки для переднего монтажа от Shenzhen Sta Electronic комплектуется специальной защитной крышкой, которая поддерживает герметичность прибора в нерабочем состоянии.
Вопрос: Какой максимальный диаметр кабеля поддерживает серия LP12?
Ответ: Стандартная серия LP12 рассчитана на кабели диаметром до 6.5 мм.
