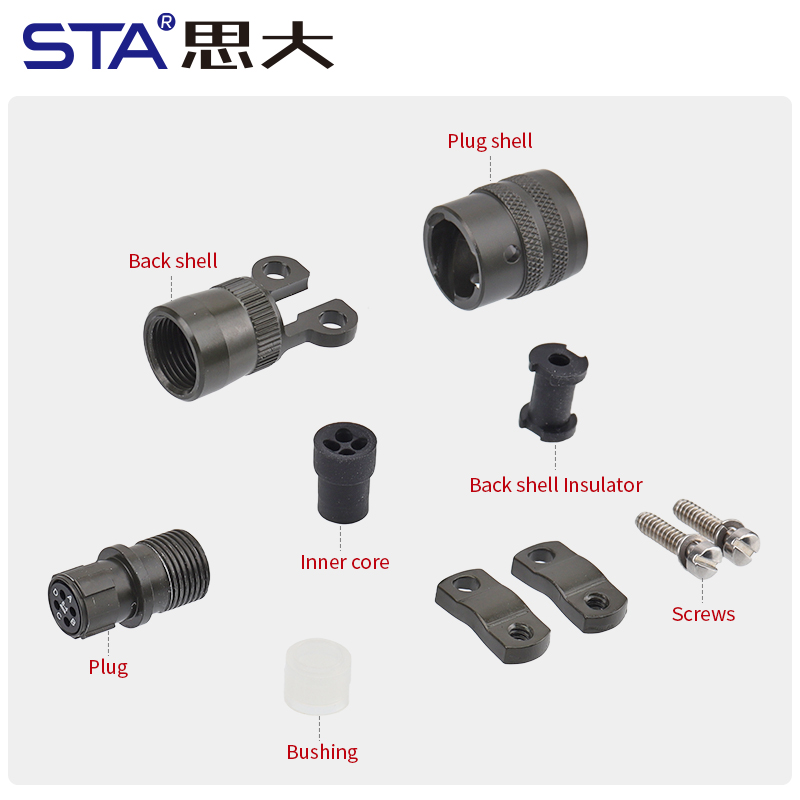

Надежная фиксация: Байонетный замок.
обеспечивает надежное сочленение всего за 1/3 оборота.
Прецизионные контакты: Позолоченное покрытие контактов (Gold plating) минимизирует электрические потери и предотвращает окисление.
Защита IP67: Использование высокопрочного неопренового изолятора гарантирует работу при погружении в воду и в запыленной среде.
Механическая прочность: Алюминиевый корпус с гальваническим покрытием устойчив к ударам и падениям.
| Параметр | Значение |
| Материал корпуса | Алюминиевый сплав |

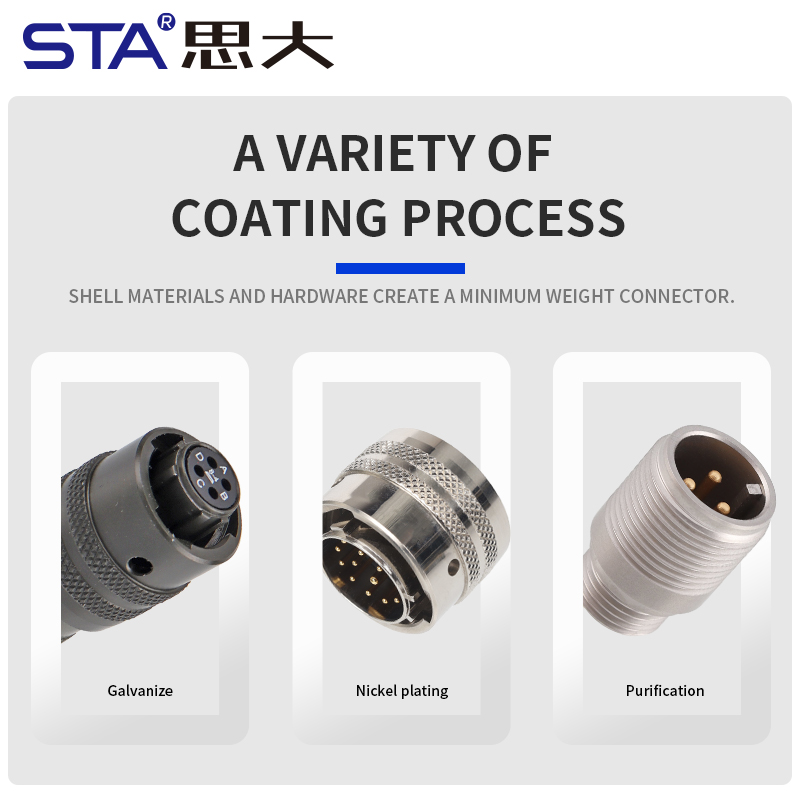

| Покрытие корпуса | Оливково-драповое кадмиевое / чёрное цинковое |
| Материал контактов | Медный сплав |
| Покрытие контактов | Золочение |
| Материал изолятора | Синтетический каучук |
| Номинальное напряжение | 600 В |
| Номинальный ток | 7,5 А |
| Сопротивление изоляции | ≥ 5 000 МОм (25°C) |
| Сопротивление контакта | ≤ 10 мΩ |
Разъёмы MIL-DTL-26482 активно используются в гражданских, промышленных и военных проектах. Основные рынки:
Автоматизация: Датчики положения, контроллеры приводов.
Авиация: Системы навигации и управления малыми летательными аппаратами.
Медицина: Лабораторное и диагностическое оборудование.
Геофизика: Полевые измерительные системы.
 |  |  |  |  |  |  |
| MS3110(PT00,SP00,PW00,KPT00,85100) – Настенный монтажный разъем | MS3111(PT01,PW01,KPT01,85101) – Соединительный штекер кабеля | MS3112(PT02,PW02,KPT02,85102E-50) – Монтажный разъем для коробки | MS3114(PT07,PW07,KPT07,85107) – гнездо для крепления контргайки | MS3114A(PT07A,PW07A,KPT07A,85107A) – гнездо для крепления контргайки | MS3116(PT06,PW06,KPT06,85106) – Прямая свеча зажигания | MS3119(PTB) – Сквозной разъем для перегородки |
 |  |  |  |  |
| А - Корпус общего назначения с резьбовой задней крышкой | E- Экологически чистый без Зажим | F - С адаптером под сальник и зажимом для кабеля | J - Защита окружающей среды с помощью Зажим и кабель Уплотнение сальника оболочки (только для MS3116) | P - Экологически чистая герметизация для заливочных смесей |
 | ||||
| Угловые положения | Положение W | Положение X | Положение Y | Положение Z |
| Shell Size 8 |  |  |  |  |
| Insert Number: | 8-2 | 8-3 | 8-4 | 8-33 |
| Number of Contacts: | 2 | 3 | 4 | 3 |
| Contact Size: | 20 | 20 | 20 | 20 |
Перекрестные ссылки и совместимость Взаимозаменяем с: Amphenol PT06/PT02, ITT Cannon KPT, Souriau 851. Соответствие ГОСТ: По техническим параметрам сопоставим с разъемами серии РС-7, РС-10. | |||||
| “A” General Duty/ “C” Pressurized“ | “A” (SR), “E” (SR), “P” (SR), MS / “F” Strain Relief | “E” Open Wire Seal | “P” Potting Boot | “J” Cable Seal | PG” Cable Gland Seal |
PT00A-8-4S,8-4P SP00A-8-4S,8-4P PT00C-8-4S,8-4P PT01A-8-4S,8-4P PT01A-8-4S,8-4P PT06A-8-4S,8-4P SP06A-8-4S,8-4P PTG06A-8-4S,8-4P PT07A-8-4S,8-4P PT07C-8-4S,8-4P | PT00A-8-4S,8-4P (SR) SP00A-8-4S,8-4P (SR) PT00E-8-4S,8-4P (SR) SP00E-8-4S,8-4P (SR) PT00P-8-4S,8-4P (SR) SP00P-8-4S,8-4P (SR) MS3110F-8-4S,8-4P PT01A-8-4S,8-4P (SR) PT01E-8-4S,8-4P (SR) PT01P-8-4S,8-4P (SR) MS3111F-8-4S,8-4P PT01A-8-4S,8-4P (SR) PT01E-8-4S,8-4P (SR) PT01P-8-4S,8-4P (SR) MS3111F-8-4S,8-4P PT06A-8-4S,8-4P (SR) SP06A-8-4S,8-4P (SR) PTG06A-8-4S,8-4P (SR) PT06E-8-4S,8-4P (SR) SP06E-8-4S,8-4P (SR) PTG06E-8-4S,8-4P (SR) PT06P-8-4S,8-4P (SR) SP06P-8-4S,8-4P (SR) PTG06P-8-4S,8-4P (SR) MS3116F-8-4S,8-4P PT07A-8-4S,8-4P (SR) SP07A-8-4S,8-4P (SR) PT07E-8-4S,8-4P (SR) MS3114F-8-4S,8-4P | PT00E-8-4S, PT00E-8-4P SP00E-8-4S, SP00E-8-4P MS3110E-8-4S, MS3110E-8-4P PT01E-8-4S, PT01E-8-4P MS3111E-8-4S, MS3111E-8-4P PT01E-8-4S, PT01E-8-4P MS3111E-8-4S, MS3111E-8-4P PT06E-8-4S, PT06E-8-4P SP06E-8-4S, SP06E-8-4P PTG06E-8-4S, PTG06E-8-4P MS3116E-8-4S, MS3116E-8-4P PT07E-8-4S, PT07E-8-4P SP07E-8-4S, SP07E-8-4P MS3114E-8-4S, MS3114E-8-4P | PT00P-8-4S,8-4P SP00P-8-4S,8-4P MS3110P-8-4S,8-4P PT01P-8-4S,8-4P MS3111P-8-4S,8-4P PT01P-8-4S,8-4P MS3111P-8-4S,8-4P PT06P-8-4S,8-4P SP06P-8-4S,8-4P PTG06P-8-4S,8-4P MS3116P-8-4S,8-4P PT07P-8-4S,8-4P MS3114P-8-4S,8-4P | MS3110J-8-4S MS3110J-8-4P MS3116J-8-4S MS3116J-8-4P | PT01PG-8-4S PT01PG-8-4P PT06PG-8-4S PT06PG-8-4P |
 | PT02A-8-4S,PT02A-8-4P SP02A-8-4S,SP02A-8-4P PT02C-8-4S,PT02C-8-4P SP02C-8-4S,SP02C-8-4P | PT02E-8-4S,PT02E-8-4P SP02E-8-4S,SP02E-8-4P MS3112E-8-4S,MS3112E-8-4P PT02P-8-4S,PT02P-8-4P SP02P-8-4S,SP02P-8-4P MS3112P-8-4S,MS3112P-8-4P |

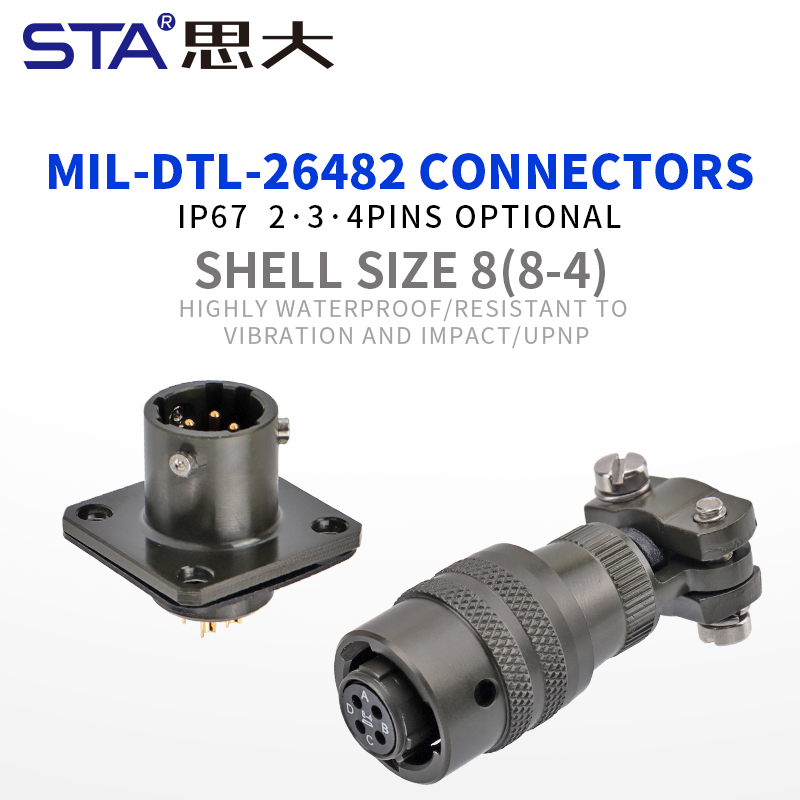

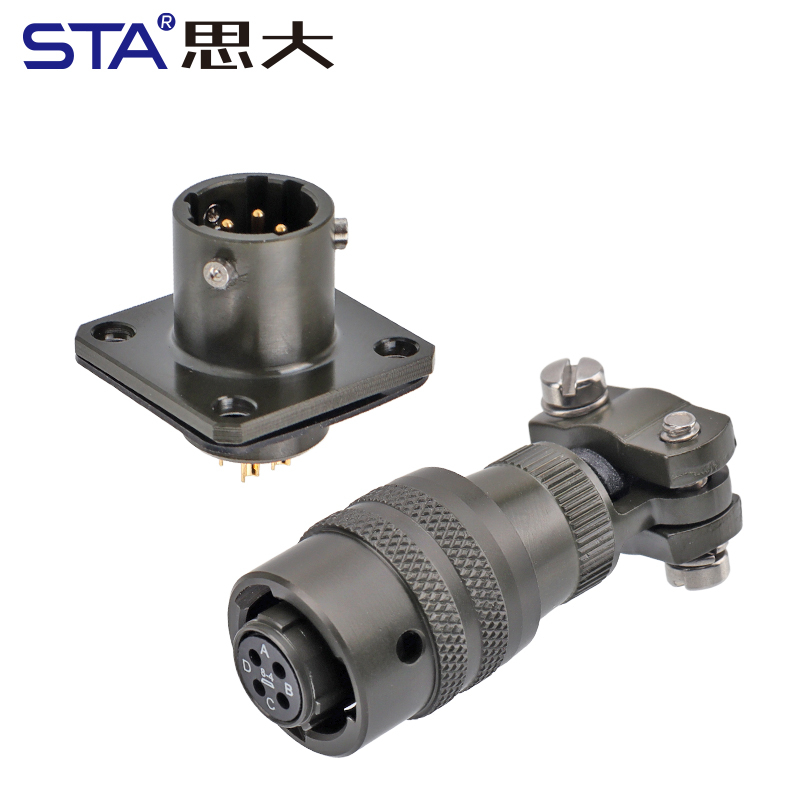

Разъем MIL-DTL-26482 8-4 (4 контакта)
В: В чем различие между модификациями MS3116F и MS3116E для типоразмера 8-4?
О: Модификация MS3116F включает встроенный адаптер с кабельным зажимом (strain relief), а MS3116E оснащена герметичным задним уплотнителем. Выбор зависит от требований к фиксации кабеля.
В: Поддерживает ли разъем 8-4 передачу высокоскоростных данных?
О: Этот разъем оптимизирован для сигналов управления и низкочастотных данных. Для высокоскоростных интерфейсов (Ethernet и др.) мы рекомендуем проконсультироваться с нашими инженерами для проверки целостности сигнала.
В: Какие варианты покрытия корпуса доступны для заказа?
О: Стандартным является оливковое кадмиевое покрытие (Olive Drab Chromate), также доступны варианты с черным анодированием и химическим никелированием (согласно RoHS).
