Байонетное сочленение : Гарантирует надёжную фиксацию всего за 1/3 оборота.
Герметичность IP67: Высококачественные изоляторы и уплотнители из синтетического каучука защищают контакты от влаги и коррозии.

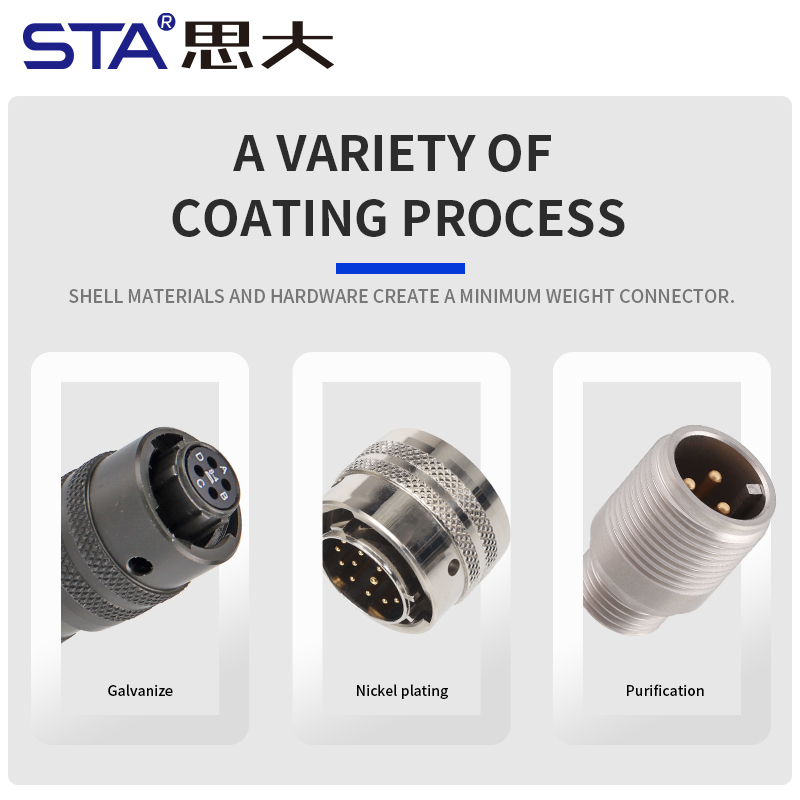

Материал корпуса: Алюминиевый сплав с оливковым кадмиевым или черным анодированным покрытием (согласно требованиям заказчика).
Позолоченные контакты: Обеспечивают минимальное переходное сопротивление и стабильность сигнала в течение всего срока службы.
| Параметр | Значение |
| Количество контактов | 3 |
| Типоразмер корпуса | 8 |
| Размер контактов | #20 |
| Материал корпуса | Алюминиевый сплав |
| Покрытие корпуса | Оливково-драповое кадмиевое / чёрное цинковое |
| Материал контактов | Медный сплав |
| Покрытие контактов | Золочение |
| Материал изолятора | Синтетический каучук |
| Номинальное напряжение | 600 В |
| Номинальный ток | 7,5 А |
| Сопротивление изоляции | ≥ 5 000 МОм (25°C) |
| Сопротивление контакта | ≤ 10 мΩ |
Разъёмы MIL-DTL-26482 активно используются в гражданских, промышленных и военных проектах. Основные рынки:
Промышленные датчики: Подключение 3-проводных датчиков давления и температуры.
Робототехника: Передача сигналов обратной связи в манипуляторах.
Системы связи: Полевое телекоммуникационное оборудование.
Медицина: Переносные диагностические устройства.
 |  |  |  |  |  |  |

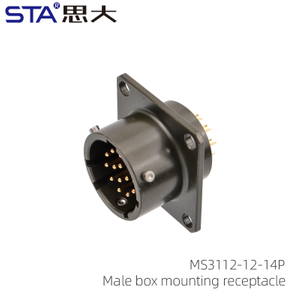

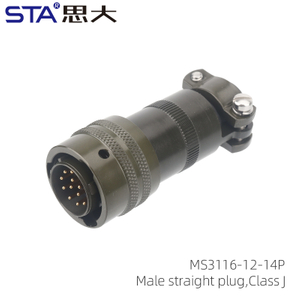

| MS3110(PT00,SP00,PW00,KPT00,85100) – Настенный монтажный разъем | MS3111(PT01,PW01,KPT01,85101) – Соединительный штекер кабеля | MS3112(PT02,PW02,KPT02,85102E-50) – Монтажный разъем для коробки | MS3114(PT07,PW07,KPT07,85107) – гнездо для крепления контргайки | MS3114A(PT07A,PW07A,KPT07A,85107A) – гнездо для крепления контргайки | MS3116(PT06,PW06,KPT06,85106) – Прямая свеча зажигания | MS3119(PTB) – Сквозной разъем для перегородки |
 |  |  |  |  |
| А - Корпус общего назначения с резьбовой задней крышкой | E- Экологически чистый без Зажим | F - Уплотнительная втулка с фиксатором натяжения | J - Защита окружающей среды с помощью Зажим и кабель Уплотнение сальника оболочки (только для MS3116) | P - Экологически чистая герметизация для заливочных смесей |
 | ||||
| Угловые положения | Положение W | Положение X | Положение Y | Положение Z |
| Shell Size 8 |  |  |  |  |
| Insert Number: | 8-2 | 8-3 | 8-4 | 8-33 |
| Number of Contacts: | 2 | 3 | 4 | 3 |
| Contact Size: | 20 | 20 | 20 | 20 |
Перекрестные ссылки и совместимостьВзаимозаменяем с: Amphenol PT06/PT02, ITT Cannon KPT, Souriau 851. Соответствие ГОСТ: По техническим параметрам сопоставим с разъемами серии РС-7, РС-10. | |||||
| “A” General Duty/ “C” Pressurized“ | “A” (SR), “E” (SR), “P” (SR), MS / “F” Strain Relief | “E” Open Wire Seal | “P” Potting Boot | “J” Cable Seal | PG” Cable Gland Seal |
PT00A-8-3S, PT00A-8-3P SP00A-8-3S, SP00A-8-3P PT00C-8-3S, PT00C-8-3P PT01A-8-3S, PT01A-8-3P PT01A-8-3S, PT01A-8-3P PT06A-8-3S, PT06A-8-3P SP06A-8-3S, SP06A-8-3P PTG06A-8-3S, PTG06A-8-3P PT07A-8-3S, PT07A-8-3P PT07C-8-3S, PT07C-8-3P | PT00A-8-3S,8-3P (SR) SP00A-8-3S,8-3P (SR) PT00E-8-3S,8-3P (SR) SP00E-8-3S,8-3P (SR) PT00P-8-3S,8-3P (SR) SP00P-8-3S,8-3P (SR) MS3110F-8-3S,8-3P PT01A-8-3S,8-3P (SR) PT01E-8-3S,8-3P (SR) PT01P-8-3S,8-3P (SR) MS3111F-8-3S,8-3P PT01A-8-3S,8-3P (SR) PT01E-8-3S,8-3P (SR) PT01P-8-3S,8-3P (SR) MS3111F-8-3S,8-3P PT06A-8-3S,8-3P (SR) SP06A-8-3S,8-3P (SR) PTG06A-8-3S,8-3P (SR) PT06E-8-3S,8-3P (SR) SP06E-8-3S,8-3P (SR) PTG06E-8-3S,8-3P (SR) PT06P-8-3S,8-3P (SR) SP06P-8-3S,8-3P (SR) PTG06P-8-3S,8-3P (SR) MS3116F-8-3S,8-3P PT07A-8-3S,8-3P (SR) SP07A-8-3S,8-3P (SR) PT07E-8-3S,8-3P (SR) MS3114F-8-3S,8-3P | PT00E-8-3S,8-3P SP00E-8-3S,8-3P MS3110E-8-3S,8-3P PT01E-8-3S,8-3P MS3111E-8-3S,8-3P PT01E-8-3S,8-3P MS3111E-8-3S,8-3P PT06E-8-3S,8-3P SP06E-8-3S,8-3P PTG06E-8-3S,8-3P MS3116E-8-3S,8-3P PT07E-8-3S,8-3P SP07E-8-3S,8-3P MS3114E-8-3S,8-3P | PT00P-8-3S,8-3P SP00P-8-3S,8-3P MS3110P-8-3S,8-3P PT01P-8-3S,8-3P MS3111P-8-3S,8-3P PT01P-8-3S,8-3P MS3111P-8-3S,8-3P PT06P-8-3S,8-3P SP06P-8-3S,8-3P PTG06P-8-3S,8-3P MS3116P-8-3S,8-3P PT07P-8-3S,8-3P MS3114P-8-3S,8-3P | MS3110J-8-3S MS3110J-8-3P MS3116J-8-3S MS3116J-8-3P | PT01PG-8-3S PT01PG-8-3P PT06PG-8-3S PT06PG-8-3P |
 | PT02A-8-3S,PT02A-8-3P SP02A-8-3S,SP02A-8-3P PT02C-8-3S,PT02C-8-3P SP02C-8-3S,SP02C-8-3P | PT02E-8-3S,PT02E-8-3P SP02E-8-3S,SP02E-8-3P MS3112E-8-3S,MS3112E-8-3P PT02P-8-3S,PT02P-8-3P SP02P-8-3S,SP02P-8-3P MS3112P-8-3S,MS3112P-8-3P |
В: Можно ли использовать разъем 8-3 для подключения стандартной электросети (фаза, ноль, заземление)?
О: Да, схема 8-3 часто используется для маломощных трехпроводных систем. Однако убедитесь, что ток в вашей цепи не превышает номинальные 7.5 А на контакт.
В: Из какого материала изготовлены контакты в версии 8-3?
О: Мы используем контакты из медного сплава с износостойким золотым напылением. Это обеспечивает стабильное электрическое соединение и предотвращает коррозию при длительной эксплуатации.
В: Устойчив ли этот разъем к сильной вибрации в авиационном оборудовании?
О: Безусловно. Трехточечный байонетный замок обеспечивает жесткую фиксацию, которая соответствует военным стандартам по виброустойчивости, предотвращая самопроизвольное размыкание.
