| Исполнение: | |
|---|---|
| Количество: | |
Взаимозаменяемость: Наши разъемы 8-33 полностью совместимы с сериями Amphenol PT06/PT02, Souriau 851 и российскими разъемами типа РС-7, РС-10.
Стойкость к климату: Исполнение соответствует категории УХЛ1 по ГОСТ, что позволяет использовать разъемы в экстремально холодных условиях до -55°C.
Золотое напыление: Контакты имеют износостойкое золотое покрытие, что критично для стабильной передачи данных в авиационных и оборонных системах.
| Параметр | Значение |
| Количество контактов | 3 (Схема 8-33) |
| Типоразмер контакта | #20 |
| Материал корпуса | Алюминиевый сплав |
| Покрытие корпуса | Оливково-драповое кадмиевое / чёрное цинковое |
| Материал контактов | Медный сплав |
| Покрытие контактов | Золочение |
| Материал изолятора | Синтетический каучук |
| Номинальное напряжение | 600 В (AC) / 850 В (DC) |
| Номинальный ток | 7,5 А |
| Сопротивление изоляции | ≥ 5 000 МОм (25°C) |
| Сопротивление контакта | ≤ 10 мΩ |
Разъёмы MIL-DTL-26482 активно используются в гражданских, промышленных и военных проектах. Основные рынки:
БПЛА (Дроны): Компактные разъемы питания и связи.
Промышленные датчики: Подключение датчиков температуры и давления.
Полевое оборудование: Защищенная связь в переносных приборах.
 |  |  |  |  |  |  |

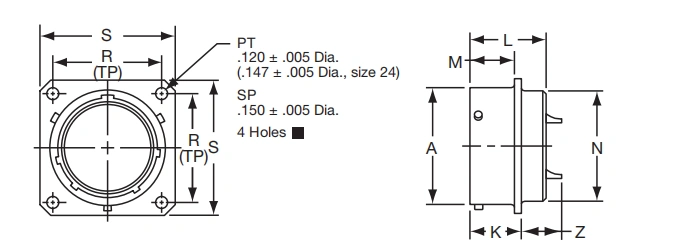

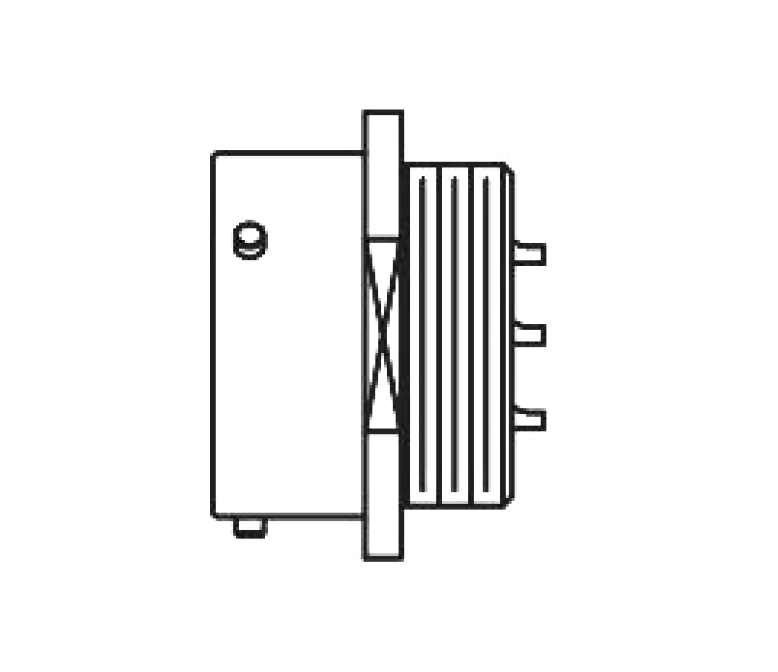

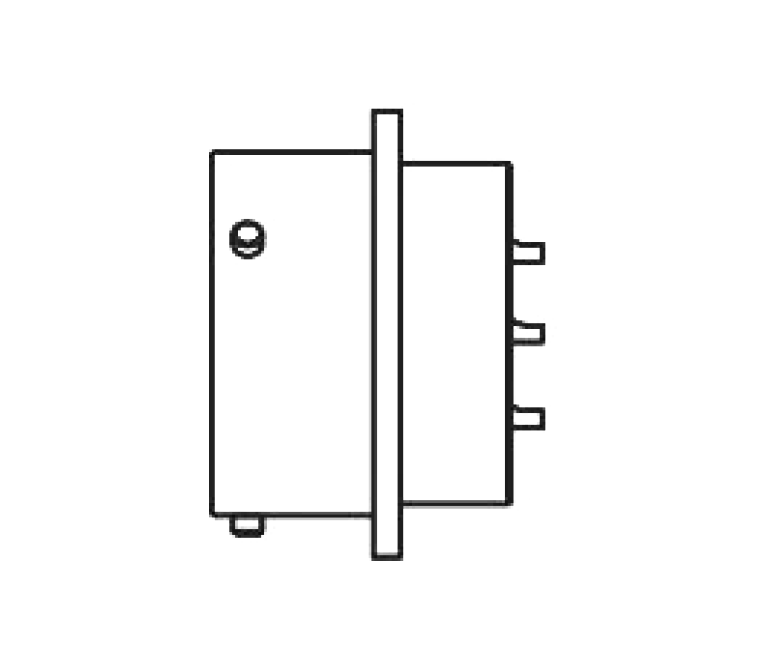

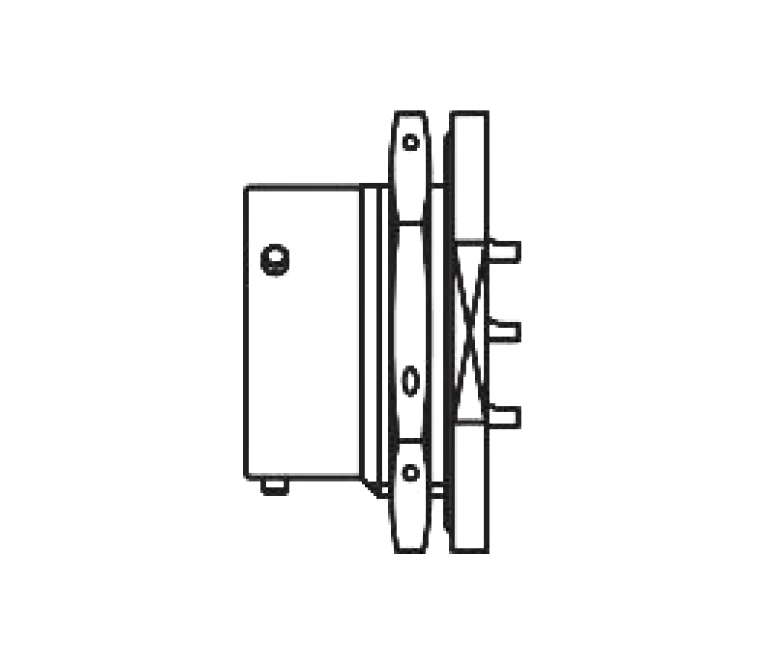

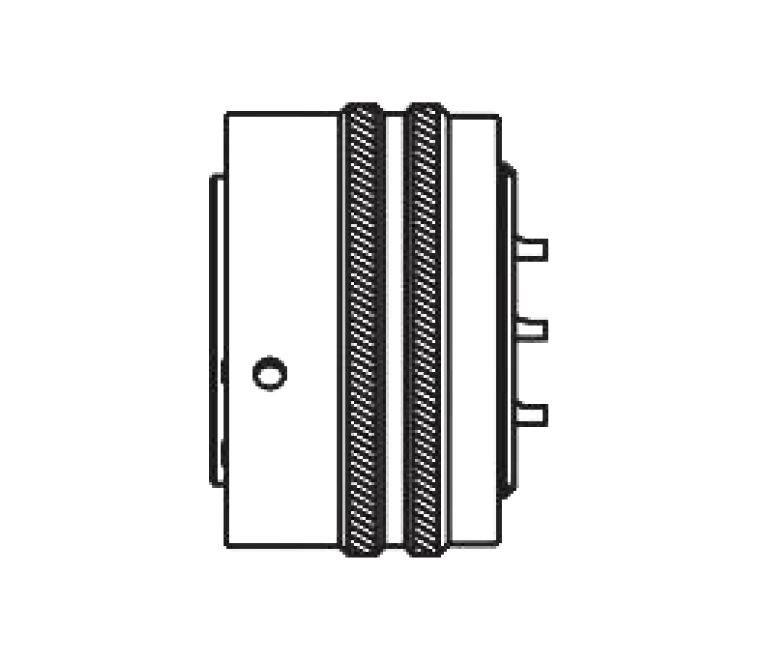

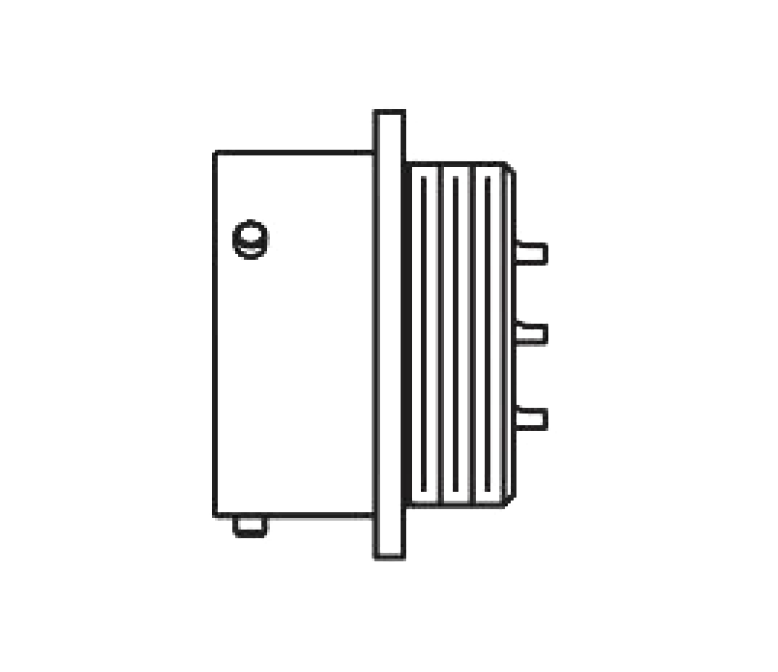

| MS3110(PT00,SP00,PW00,KPT00,85100) – Настенный монтажный разъем | MS3111(PT01,PW01,KPT01,85101) – Соединительный штекер кабеля | MS3112(PT02,PW02,KPT02,85102E-50) – Монтажный разъем для коробки | MS3114(PT07,PW07,KPT07,85107) – гнездо для крепления контргайки | MS3114A(PT07A,PW07A,KPT07A,85107A) – гнездо для крепления контргайки | MS3116(PT06,PW06,KPT06,85106) – Прямая свеча зажигания | MS3119(PTB) – Сквозной разъем для перегородки |
 |  |  |  |  |

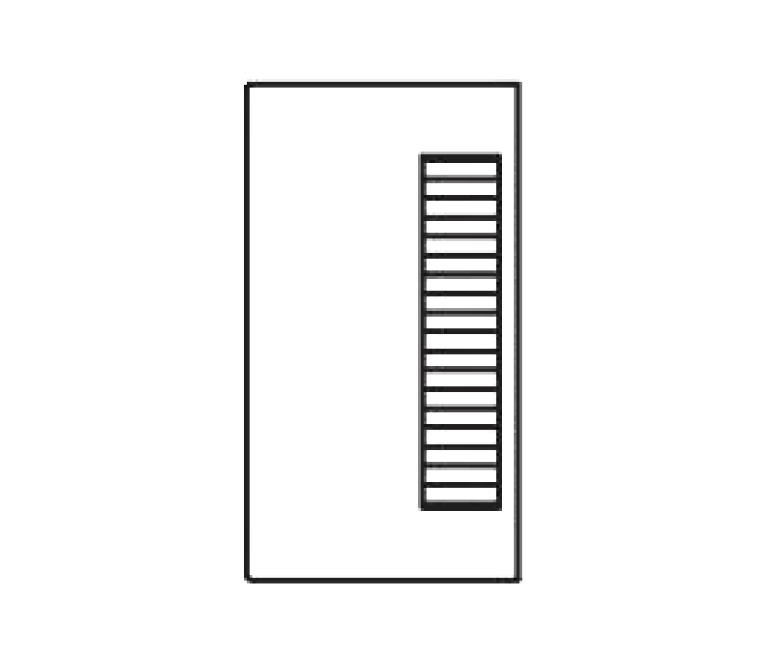

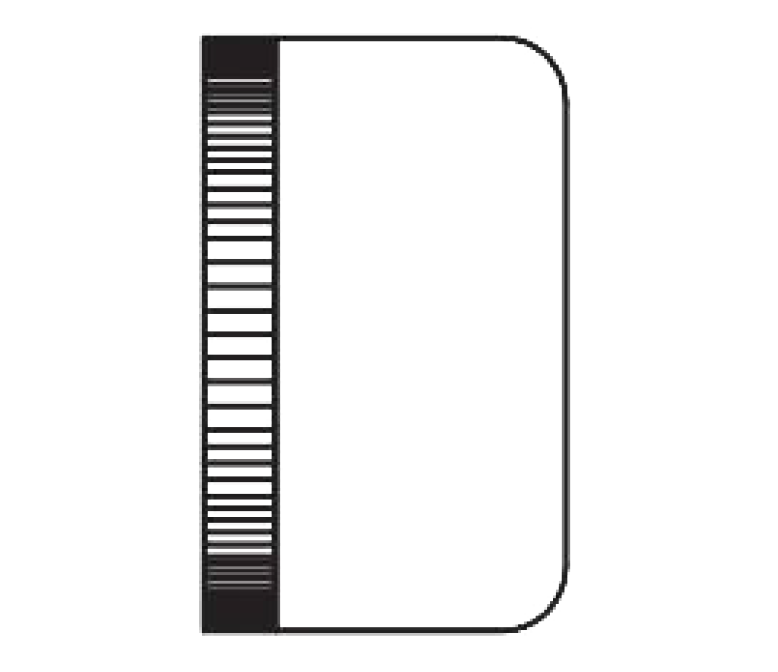

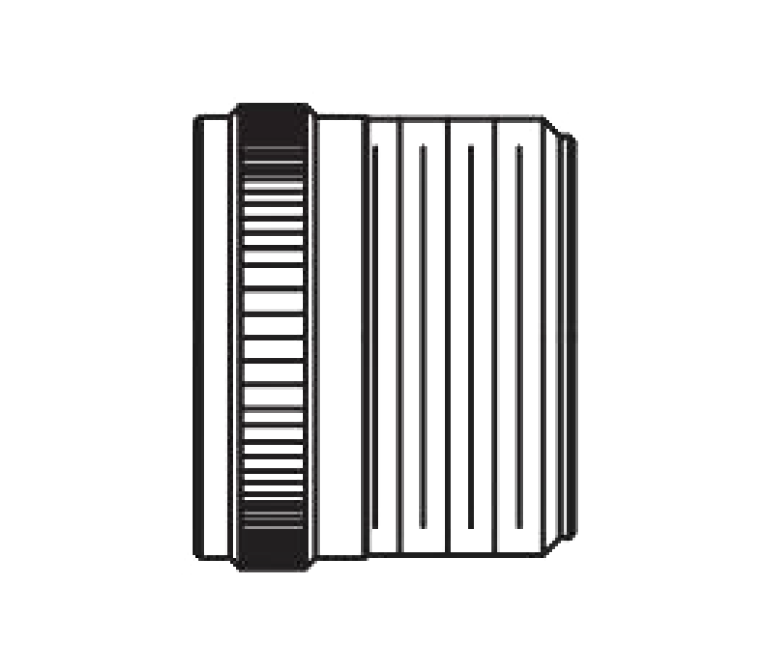

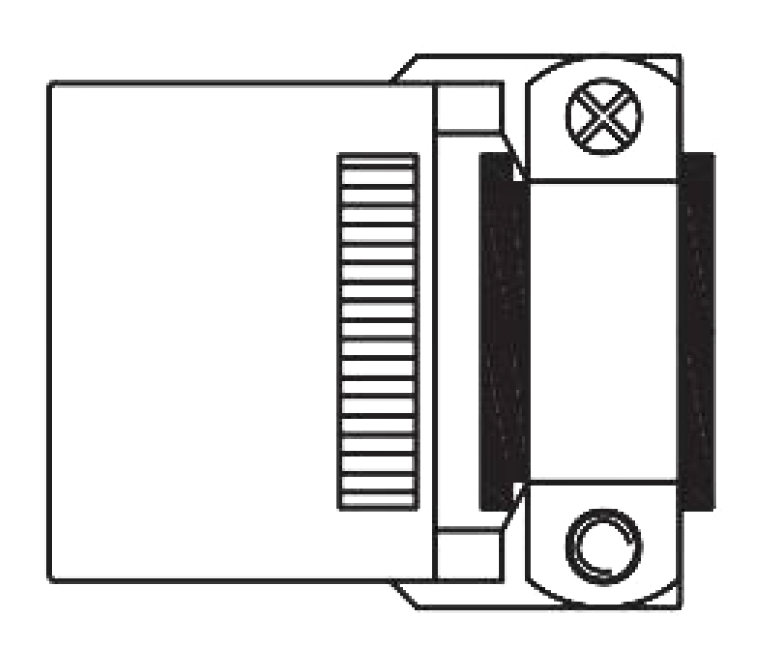

| А - Корпус общего назначения с резьбовой задней крышкой | E- Экологически чистый без Зажим | F - С адаптером под сальник и зажимом для кабеля | J - Защита окружающей среды с помощью Зажим и кабель Уплотнение сальника оболочки (только для MS3116) | P - Экологически чистая герметизация для заливочных смесей |
 | ||||

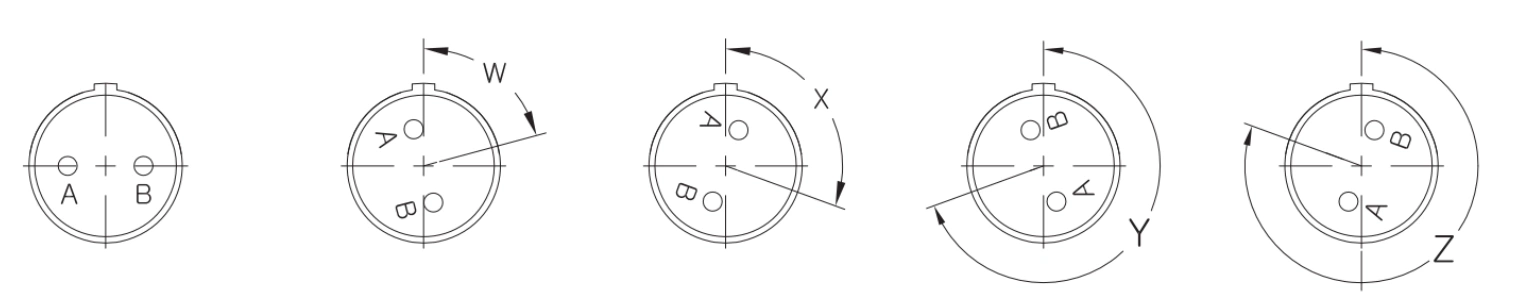

| Угловые положения | Положение W | Положение X | Положение Y | Положение Z |
| Shell Size 8 |  |  |  |  |
| Insert Number: | 8-2 | 8-3 | 8-4 | 8-33 |
| Number of Contacts: | 2 | 3 | 4 | 3 |
| Contact Size: | 20 | 20 | 20 | 20 |
Перекрестные ссылки и совместимость Взаимозаменяем с: Amphenol PT06/PT02, ITT Cannon KPT, Souriau 851. Соответствие ГОСТ: По техническим параметрам сопоставим с разъемами серии РС-7, РС-10. | |||||
| “A” General Duty/ “C” Pressurized“ | “A” (SR), “E” (SR), “P” (SR), MS / “F” Strain Relief | “E” Open Wire Seal | “P” Potting Boot | “J” Cable Seal | PG” Cable Gland Seal |
PT00A-8-33S,PT00A-8-33P SP00A-8-33S,SP00A-8-33P PT00C-8-33S,PT00C-8-33P PT01A-8-33S,PT01A-8-33P PT01A-8-33S,PT01A-8-33P PT06A-8-33S,PT06A-8-33P SP06A-8-33S,SP06A-8-33P PTG06A-8-33S,PTG06A-8-33P PT07A-8-33S,PT07A-8-33P PT07C-8-33S,PT07C-8-33P | PT00A-8-33S,8-33P (SR) SP00A-8-33S,8-33P (SR) PT00E-8-33S,8-33P (SR) SP00E-8-33S,8-33P (SR) PT00P-8-33S,8-33P (SR) SP00P-8-33S,8-33P (SR) MS3110F-8-33S,8-33P PT01A-8-33S,8-33P (SR) PT01E-8-33S,8-33P (SR) PT01P-8-33S,8-33P (SR) MS3111F-8-33S,8-33P PT01A-8-33S,8-33P (SR) PT01E-8-33S,8-33P (SR) PT01P-8-33S,8-33P (SR) MS3111F-8-33S,8-33P PT06A-8-33S,8-33P (SR) SP06A-8-33S,8-33P (SR) PTG06A-8-33S,8-33P (SR) PT06E-8-33S,8-33P (SR) SP06E-8-33S,8-33P (SR) PTG06E-8-33S,8-33P (SR) PT06P-8-33S,8-33P (SR) SP06P-8-33S,8-33P (SR) PTG06P-8-33S,8-33P (SR) MS3116F-8-33S,8-33P PT07A-8-33S,8-33P (SR) SP07A-8-33S,8-33P (SR) PT07E-8-33S,8-33P (SR) MS3114F-8-33S,8-33P | SP00E-8-33S,8-33P MS3110E-8-33S,8-33P PT01E-8-33S,8-33P MS3111E-8-33S,8-33P PT01E-8-33S,8-33P MS3111E-8-33S,8-33P PT06E-8-33S,8-33P SP06E-8-33S,8-33P PTG06E-8-33S,8-33P MS3116E-8-33S,8-33P PT07E-8-33S,8-33P SP07E-8-33S,8-33P MS3114E-8-33S,8-33P | PT00P-8-33S,8-33P SP00P-8-33S,8-33P MS3110P-8-33S,8-33P PT01P-8-33S,8-33P MS3111P-8-33S,8-33P PT01P-8-33S,8-33P MS3111P-8-33S,8-33P PT06P-8-33S,8-33P SP06P-8-33S,8-33P PTG06P-8-33S,8-33P MS3116P-8-33S,8-33P PT07P-8-33S,8-33P MS3114P-8-33S,8-33P | MS3110J-8-33S MS3110J-8-33P MS3116J-8-33S MS3116J-8-33P | PT01PG-8-33S PT01PG-8-33P PT06PG-8-33S PT06PG-8-33P |
 | PT02A-8-33S,PT02A-8-33P SP02A-8-33S,SP02A-8-33P PT02C-8-33S,PT02C-8-33P SP02C-8-33S,SP02C-8-33P | PT02E-8-33S,PT02E-8-33P SP02E-8-33S,SP02E-8-33P MS3112E-8-33S,MS3112E-8-33P PT02P-8-33S,PT02P-8-33P SP02P-8-33S,SP02P-8-33P MS3112P-8-33S,MS3112P-8-33P |

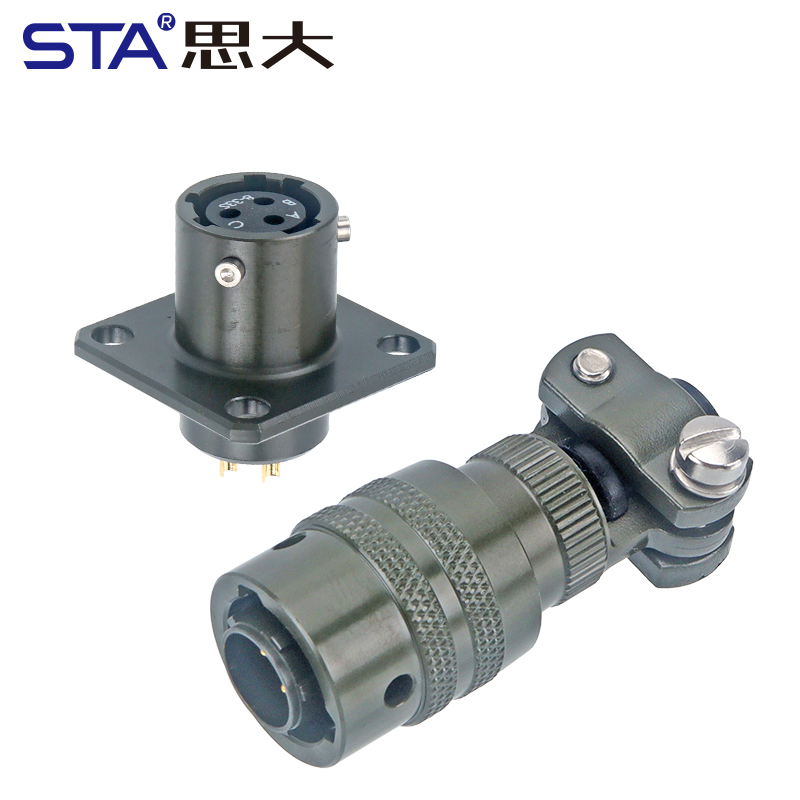

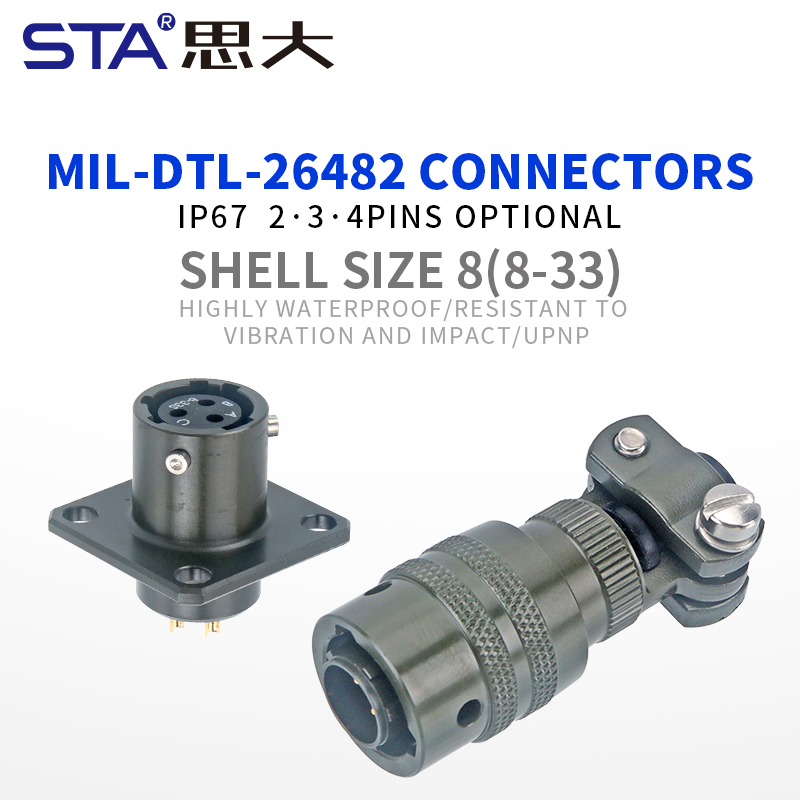

Разъем MIL-DTL-26482 8-33 (3 контакта, спец. компоновка)
В: Чем компоновка 8-33 отличается от стандартной 8-3?
О: Схема 8-33 является специфическим вариантом 3-контактного разъема в 8-м корпусе. Они имеют разное расположение контактов внутри изолятора, поэтому они не взаимозаменяемы между собой. Всегда проверяйте схему расположения контактов перед заказом.
В: Есть ли у вас российские аналоги (ГОСТ) для замены разъема 8-33?
О: По своим массогабаритным характеристикам и байонетному способу соединения наши разъемы 8-33 являются ближайшими аналогами отечественных разъемов серии РС-7 и РС-10.
В: Доступны ли розетки 8-33 для монтажа на печатную плату (PCB)?
О: Да, мы поставляем модификации с прямыми контактами для впайки в плату (PCB tail contacts). Пожалуйста, укажите необходимую длину контактов при оформлении запроса.
