| разъем: | |
|---|---|
| Число контактов: | |
| Количество: | |
Максимальная плотность контактов: Поддержка широкого диапазона конфигураций от 3 до 26 контактов позволяет объединить множество силовых и сигнальных линий в одном компактном герметичном интерфейсе.
Высокая пропускная способность по току: Разработанная для тяжелых электрических нагрузок, силовая версия SF28 способна передавать ток до 50А, обеспечивая стабильную работу промышленных приводов и мощных систем электропитания.

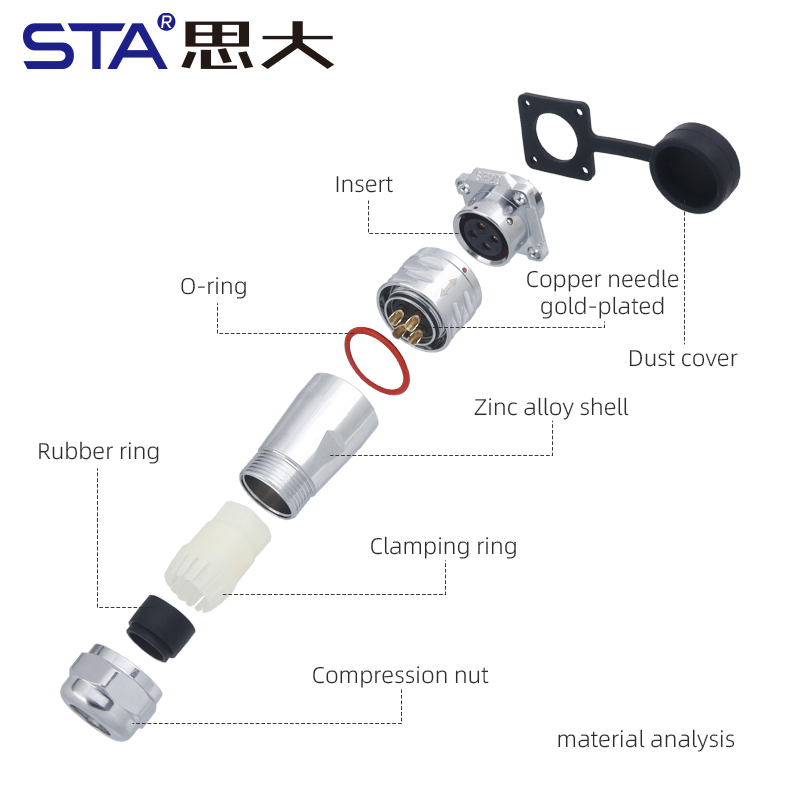

Полная погружная защита IP67: Оснащенный промышленными уплотнительными кольцами, этот водонепроницаемый разъем гарантирует полную защиту от проникновения влаги и мелкодисперсной пыли в условиях агрессивных промышленных сред.
Мгновенная и безопасная фиксация: Наш механизм самозащелкивания Push-Pull обеспечивает четкий звуковой щелчок при стыковке, исключая случайное размыкание цепи из-за натяжения кабеля и позволяя работать одной рукой.
Превосходное экранирование ЭМП/РЧП: Массивный корпус из хромированной латуни служит эффективным экраном (клетка Фарадея), нейтрализуя электромагнитные по
| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовая фиксация |
| Рейтинг IP | IP67 (Герметичный) |
| Материал корпуса | Латунь (Хромированная) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 3, 4, 7, 10, 12, 16, 18, 20, 24, 26 контактов |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |

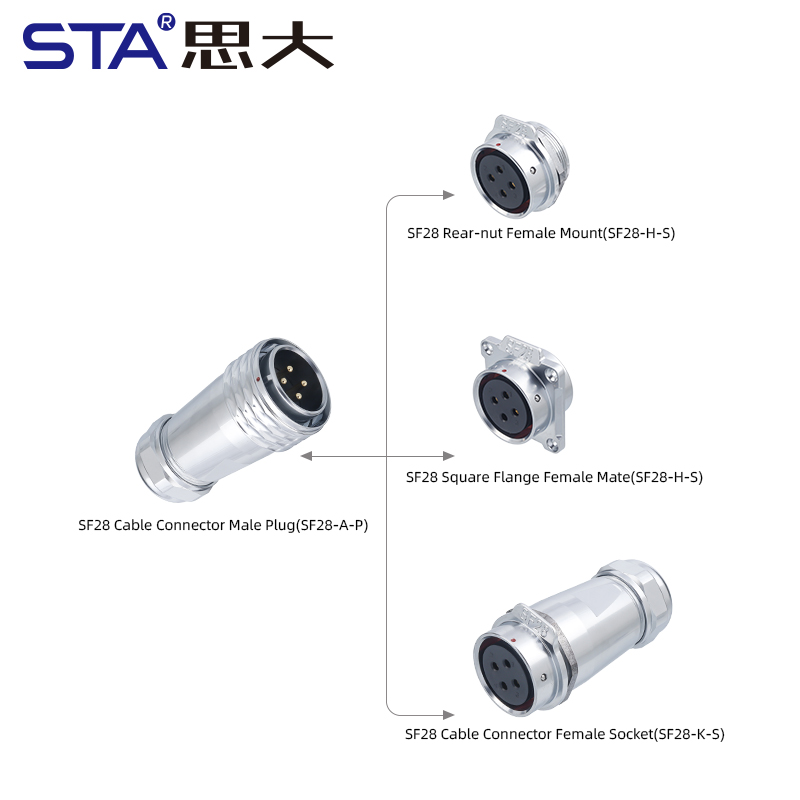

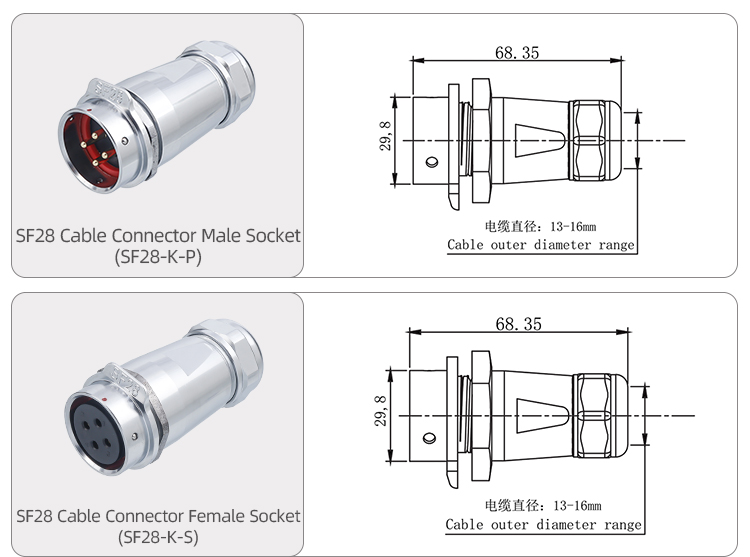

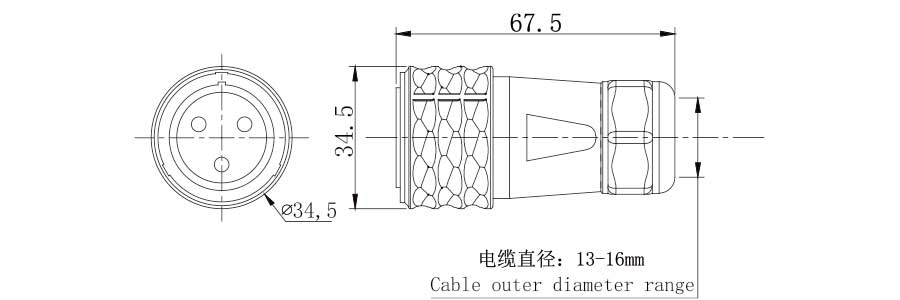

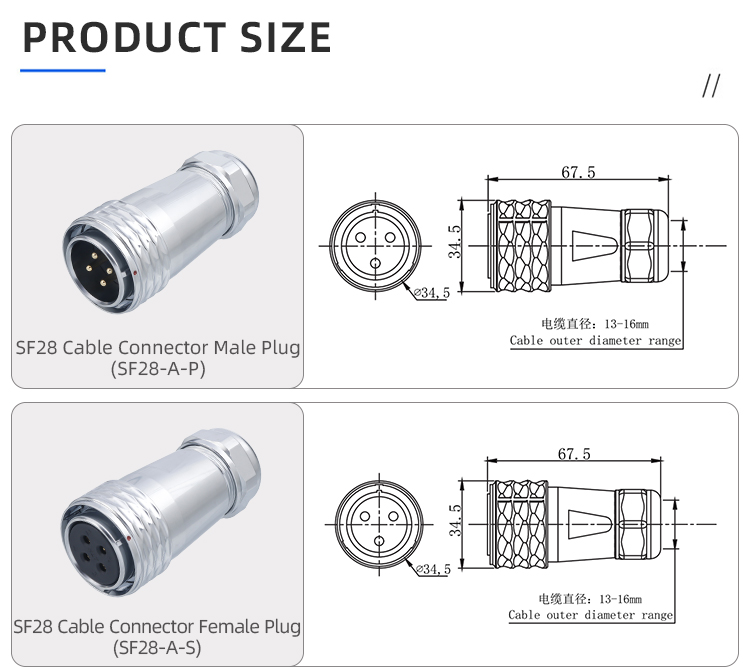

| Прямой штекер | Прямое гнездо |
 | |
| Ответная вилка (папа) | Ответная розетка (мама) |
 | |
| Штекер для фронтального монтажа | Гнездо для фронтального монтажа |
 | |

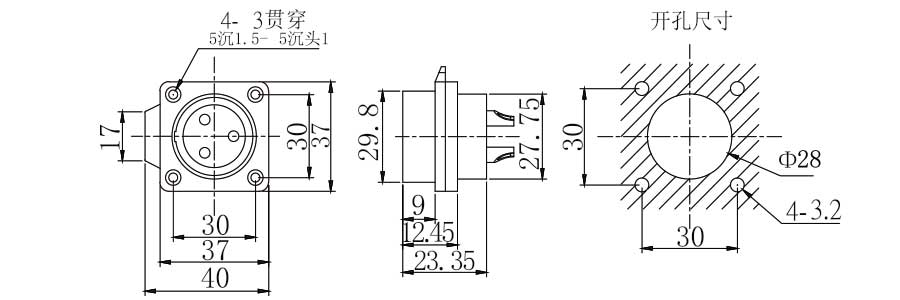

| Квадратный фланец, наружная резьба | Гнездо с квадратным фланцем |
 | |
| Булавки | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 18 | 20 | 24 | 26 |
Вид спереди |  |  |  |  |  |  |  |  |  |  |  |
Номинальный ток (А) | 50 | 25 | 25 | 25 | 25 | 10 | 10 | 10 | 5 | 5 | 5 |
Диаметр контакта (мм) | φ3.5×3 | φ2.5×4 | φ2.5×5 | φ2.5×7 | φ2.5×10 | φ1.5×12 | φ1.5×16 | φ1.5×18 | φ1.0×20 | φ1.0×24 | φ1.0×26 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 | 400 |
Сопротивление давлению (AC.V) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 | 1200 |
Контактное сопротивление (мОм) | 0.5 | 1 | 1 | 1 | 1 | 2.5 | 2.5 | 2.5 | 5 | 5 | 5 |
Сечение проволоки (мм⊃2;/AWG) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Сценарии применения
Тяжелое машиностроение: Основные узлы питания и управления для станков с ЧПУ, тяжелых сварочных станций и автоматизированных комплексов.
Медицинское силовое распределение: Надежные интерфейсы для аппаратов МРТ, КТ, хирургических роботов и мощных систем жизнеобеспечения.
Авиация и Спецтехника: Наземное оборудование поддержки, мобильные узлы связи и защищенная проводка в кабинах управления.
Энергетика и Инфраструктура: Герметичные соединения для солнечных инверторов, ветрогенераторов и внешних базовых станций связи.
Профессиональное телевещание: Силовое питание для крупногабаритных светодиодных экранов и передвижных телевизионных станций (ПТС).
В: Выдерживает ли разъем SF28 экстремальные вибрации?
О: Да, самозащелкивающийся замок SF28 специально разработан для сохранения надежного электрического контакта даже в условиях сильной вибрации промышленного оборудования.
В: Какой максимальный ток поддерживается 3-контактной версией?
О: SF28 с 3 контактами оптимизирован для передачи большой мощности и поддерживает ток до 50А в зависимости от сечения используемого кабеля.
В: Имеются ли цанговые зажимы для толстых кабелей?
О: Безусловно. STA Connector предлагает широкий ассортимент кабельных зажимов для SF28, обеспечивающих герметичность IP67 для различных диаметров промышленного кабеля.
