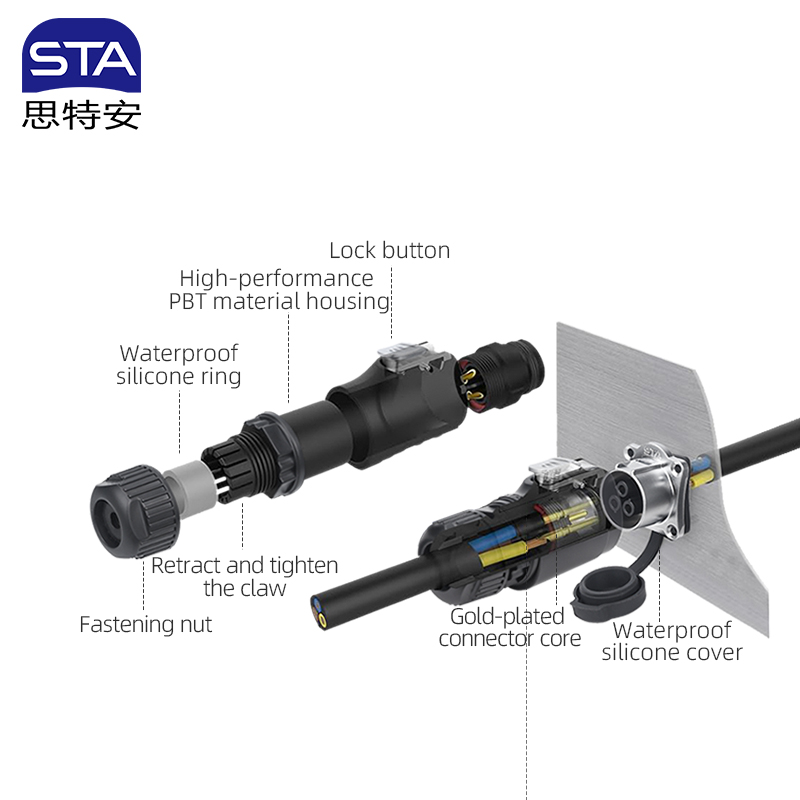

Быстрое и безопасное байонетное соединение: Инновационная штыковая (байонетная) фиксация обеспечивает моментальное сочленение и надежную блокировку, значительно повышая эффективность монтажа и предотвращая случайное разъединение при вибрациях.
Универсальная степень защиты IP68: Стандартное исполнение имеет класс IP65, но доступны опции IP67 и IP68 (по запросу). Высококачественные силиконовые уплотнители гарантируют полную защиту от пыли и погружения в воду.
Огнестойкие материалы высокого качества: Корпус изготовлен из легированного ПБТ с рейтингом огнестойкости UL94-V0, что обеспечивает безопасность. Металлические части из хромированного цинкового сплава устойчивы к коррозии.
Широкий диапазон контактов и тока: Доступны конфигурации от 2 до 14 контактов, включая гибридные. Разъем поддерживает ток от 5А до 20А, что подходит для разнообразных промышленных задач.
Соответствие мировым стандартам TUV и UL: Серия LP20 соответствует строгим требованиям TUV и UL, подтверждая высокое качество, безопасность и возможность применения продукции на мировом рынке.
| Характеристика | Спецификация |
| Модель / Серия | SL20 (авиационный штекерный разъем) |
| Количество контактов | 2, 3, 4, 5, 7, 3+3, 2+6, 9, 12, 14 контактов |
| Степень защиты | Стандарт IP65 (Опции IP67, IP68) |
| Тип соединения | Байонетный (штыковой) механизм |
| Испытание соляным туманом | 48 часов (5% NaCl) |
| Материал корпуса | ПБТ (огнестойкость V-0), цинковый сплав |
| Материал контактов | Медь с золотым напылением |
| Диаметр кабеля | Наружный диаметр ≤ 12 мм |
| Номинальный ток | 20А (2,3,4 контакта) / 10А (5,7 контактов) / 5А (9,12,14 контактов) |
| Номинальное напряжение | 500В / 250В (переменный ток) |
| Механический ресурс | Более 500 циклов |
| Стандарты соответствия | Соответствует TUV и UL |

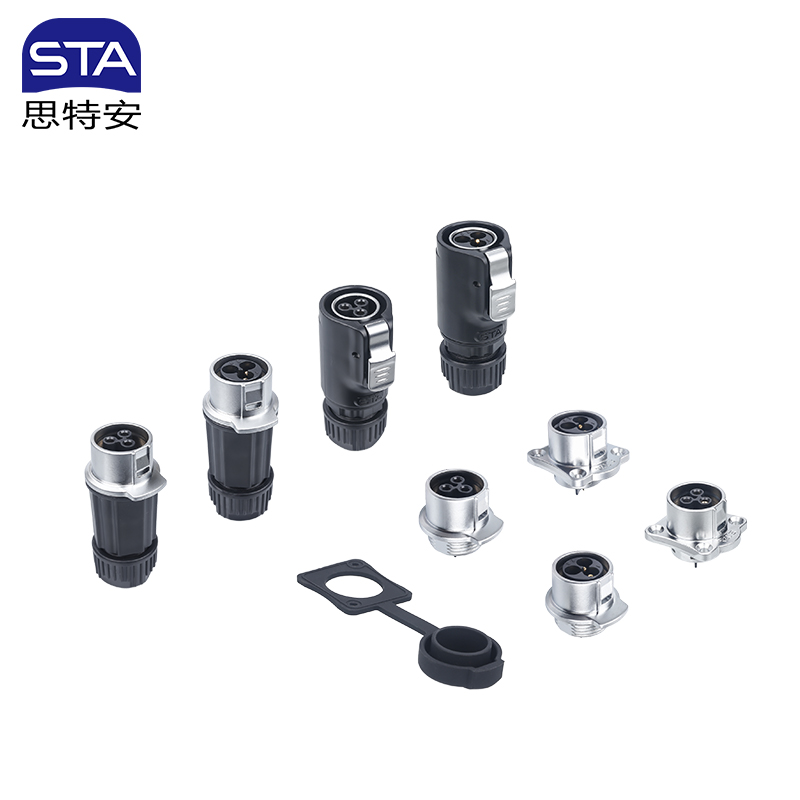

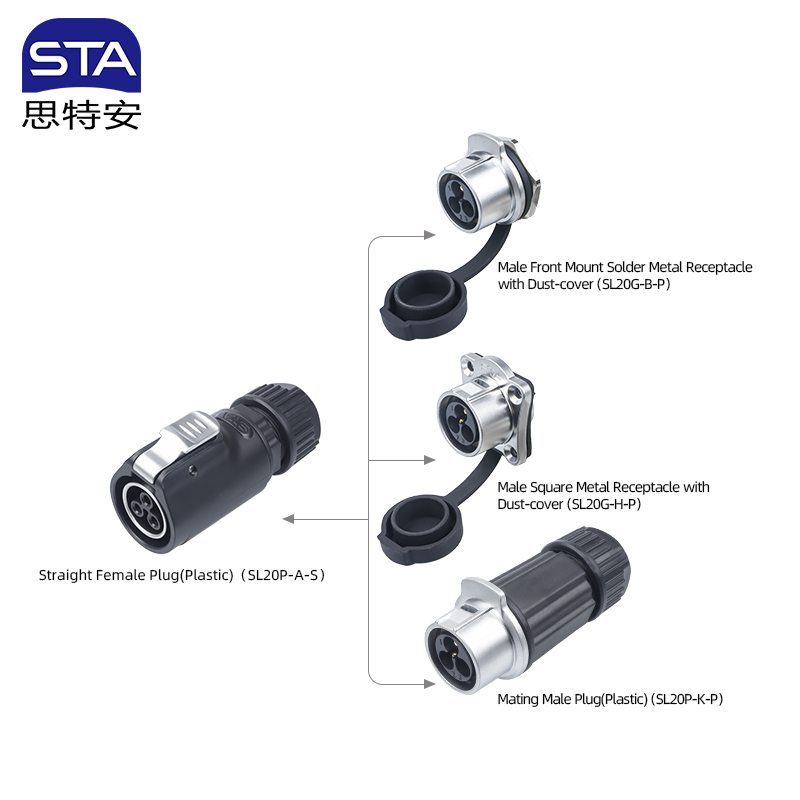

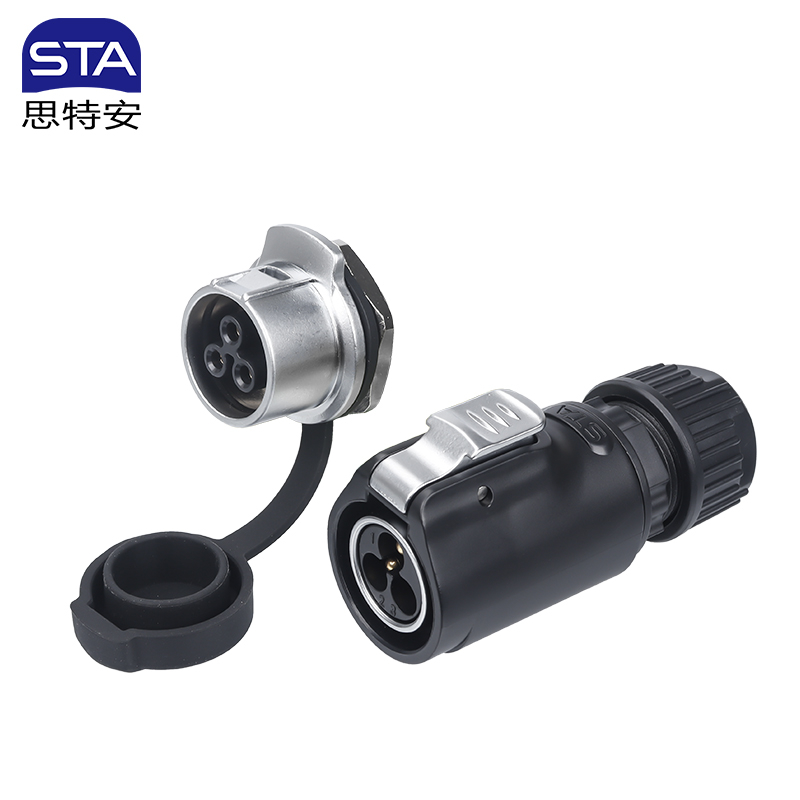

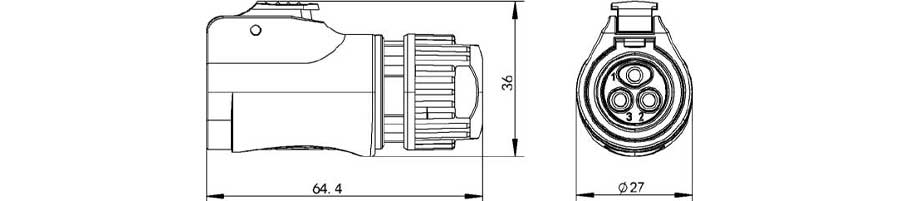

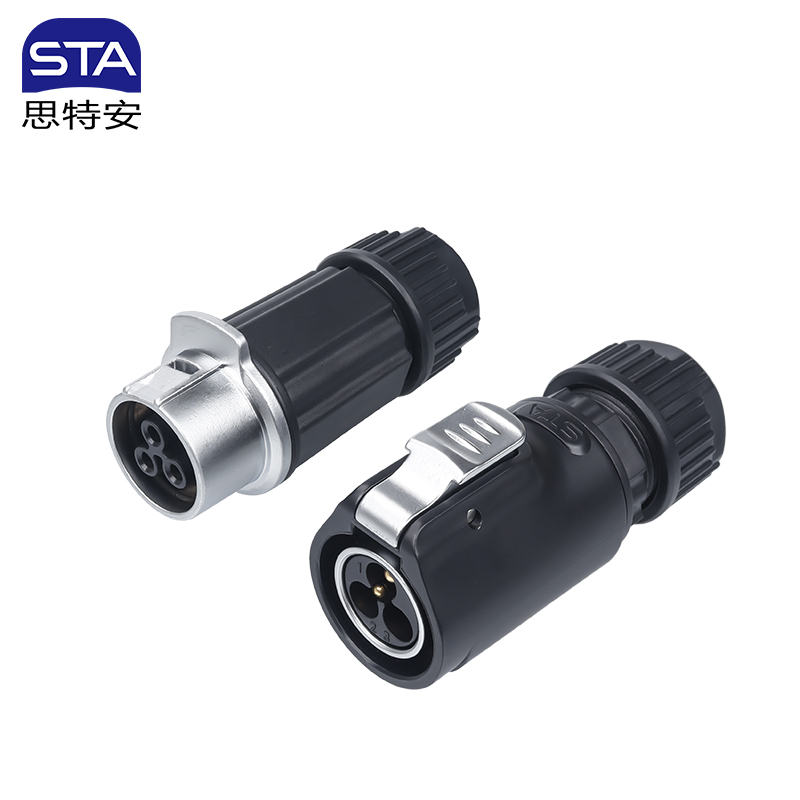

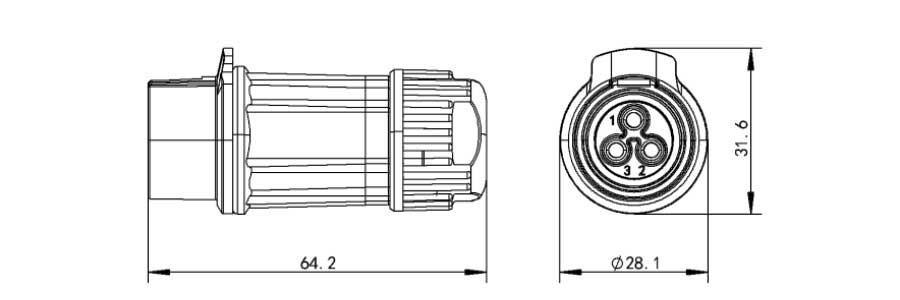

| SL20 / LP20 Прямой штекер | SL20 / LP20 Прямая розетка |
 | |
| SL20 / LP20 Прямой ответный штекер | SL20 / LP20 Прямое ответное гнездо |
 | |
| Штекер для монтажа на переднюю панель | Гнездо для монтажа на переднюю панель |
 | |

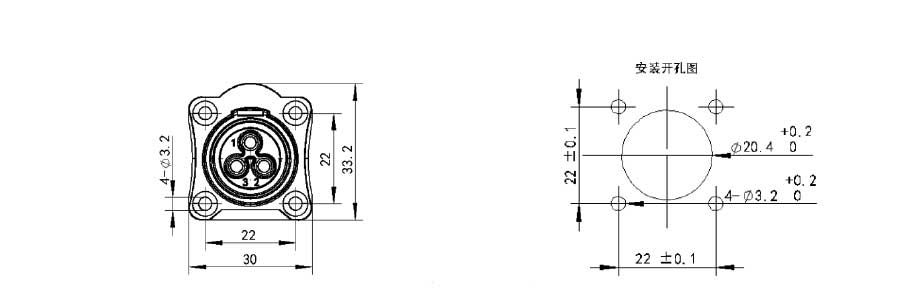

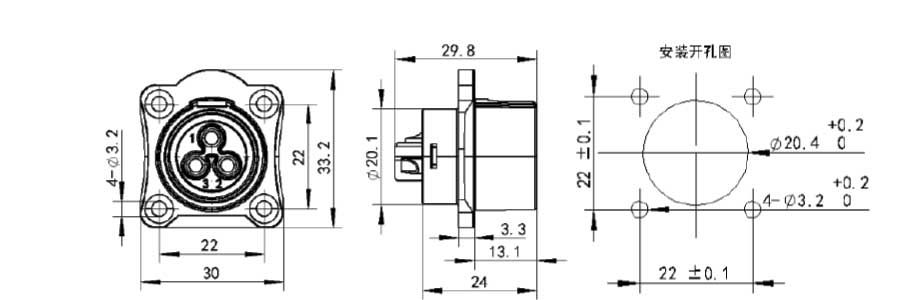

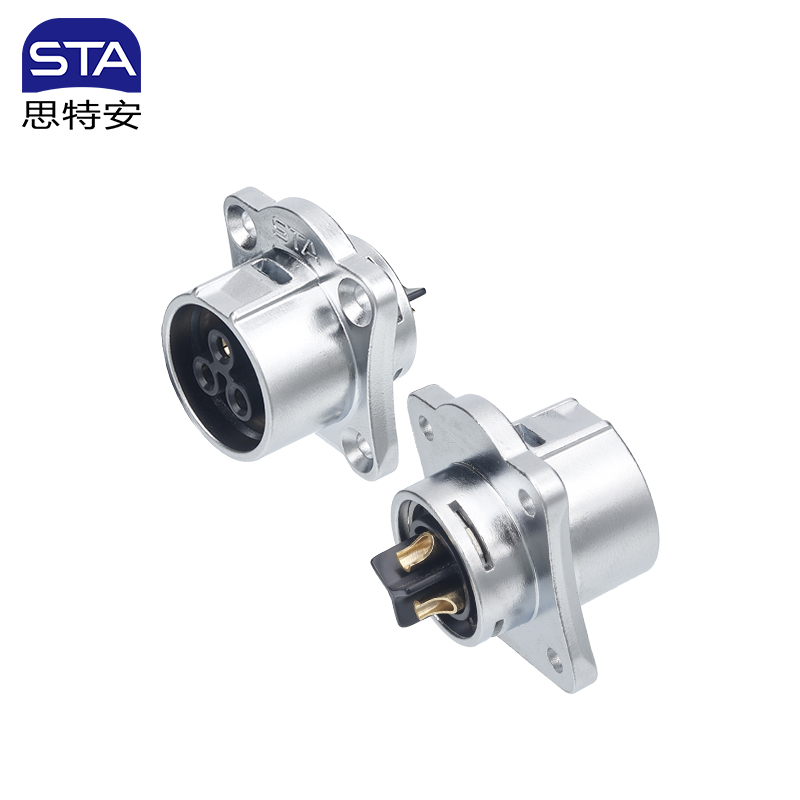

| SL20 / LP20 Штекер с квадратным фланцем | SL20 / LP20 Гнездо с квадратным фланцем |
 |  |
Число контактов | 2 | 3 | 4 | 5 | 7 | 6B(3+3) | 8B(2+6) | 9 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вид спереди на мужской изолятор |  |  |  |  |  |  |  |  |  |  |
| Диаметр контакта (мм) | φ2.7×2 | φ2.7×3 | φ2.7×4 | φ1.8×5 | φ1.8×7 | φ2.7×3 | φ2.7×2 | φ1.0×9 | φ1.0×12 | φ1.0×14 |
| Применимый диаметр проволоки (мм) | Внешний диаметр OD≤φ12(mm) | |||||||||
| Технические характеристики проволоки (мм⊃2;/AWG) | 4/12(mm²/AWG) | 4/12(mm²/AWG) | 4/12(mm²/AWG) | 1.5/16(mm²/AWG) | 1.5/16(mm²/AWG) | 4/12(mm²/AWG) | 4/12(mm²/AWG) | 0.5/20(mm²/AWG) | 0.5/20(mm²/AWG) | 0.5/20(mm²/AWG) |
| Номинальный ток (А) | 20A | 20A | 20A | 10A | 10A | 20A | 20A | 5A | 5A | 5A |
| Номинальное напряжение (переменного тока) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 250(AC.V) | 250(AC.V) | 250(AC.V) | 250(AC.V) | 250(AC.V) |
| Контактное сопротивление (мОм) | ≤1(mΩ) | ≤1(mΩ) | ≤1(mΩ) | ≤3(mΩ) | ≤3(mΩ) | ≤1(mΩ) | ≤1(mΩ) | ≤5(mΩ) | ≤5(mΩ) | ≤5(mΩ) |
| Сопротивление изоляции (МОм) | ≥5000(MΩ) | |||||||||
| Пробивное напряжение (кВ) | 2.0(KV) | 2.0(KV) | 2.0(KV) | 2.0(KV) | 2.0(KV) | 1.5(KV) | 1.5(KV) | 1.5(KV) | 1.5(KV) | 1.5(KV) |
| Класс защиты | Стандартный IP65 / Дополнительные IP67 и IP68 | |||||||||
| Механическая жизнь | ≥500 циклов | |||||||||
| Способ подключения | Сварка, завинчивание | |||||||||
| Рабочая температура | -40℃ ~ +85℃ | |||||||||
| Корпусные/изоляционные детали | Сплав ПБТ | |||||||||
| Металлические детали | Цинковый сплав с хромовым покрытием | |||||||||
| Контактные штыри | Медный сплав с золотым покрытием | |||||||||
| Водонепроницаемый материал | силикон/резина | |||||||||
| Класс огнестойкости | UL94-V0 | |||||||||
Промышленная автоматизация: Разъем LP20 — идеальный промышленный байонетный соединитель для подключения робототехники и датчиков на производственных линиях.
Наружное освещение и дисплеи: Благодаря классу IP68 и сертификации UL, этот водонепроницаемый авиационный разъем широко используется для уличных светодиодных экранов и сценического освещения.
Энергетика и зарядные станции: Высокий ток (20А) делает его ключевым компонентом для оборудования по зарядке электромобилей и систем возобновляемой энергии.
Морское и судовое оборудование: Хромированные металлические части и силиконовые уплотнители обеспечивают отличную устойчивость к соленой воде и коррозии.
Телекоммуникации и системы безопасности: Используется для обеспечения надежного питания и передачи сигнала для уличных камер видеонаблюдения и базовых станций.
