Превосходная степень защиты IP67: Обеспечивает полную защиту от пыли и временного погружения в воду, гарантируя надежность работы в требовательных наружных, морских или промышленных условиях, подверженных мойке.
Встроенная возможность экранирования: Разработан с функцией экранирования 360 градусов для защиты чувствительных сигналов от электромагнитных помех (EMI/RFI), обеспечивая целостность данных в электрически шумных средах.

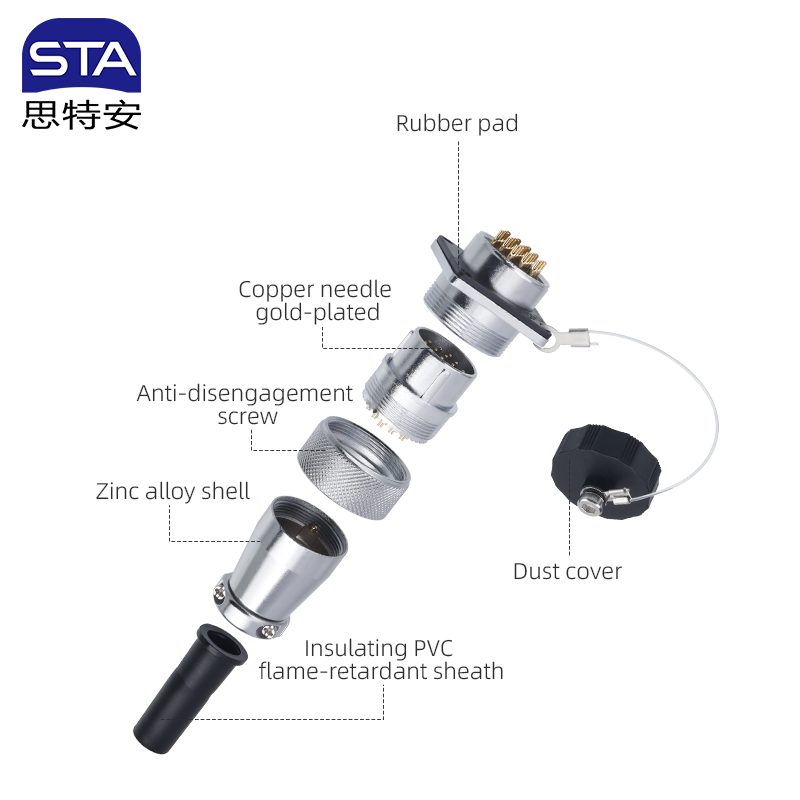

Прочная металлическая конструкция: Оснащен прочным хромированным корпусом из цинкового сплава, который предлагает превосходную механическую прочность и коррозионную стойкость по сравнению со стандартными пластиковыми разъемами.
Высококачественные золоченые контакты: Использует контакты из фосфористой бронзы с золотым покрытием, чтобы гарантировать низкое контактное сопротивление, отличную проводимость и долгий срок службы более 500 циклов сопряжения.

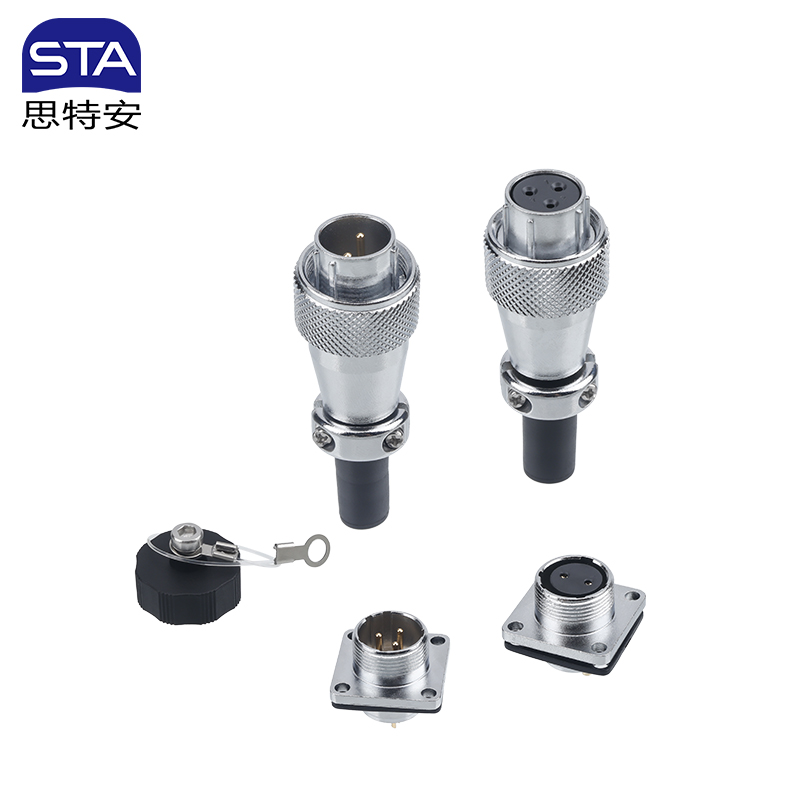

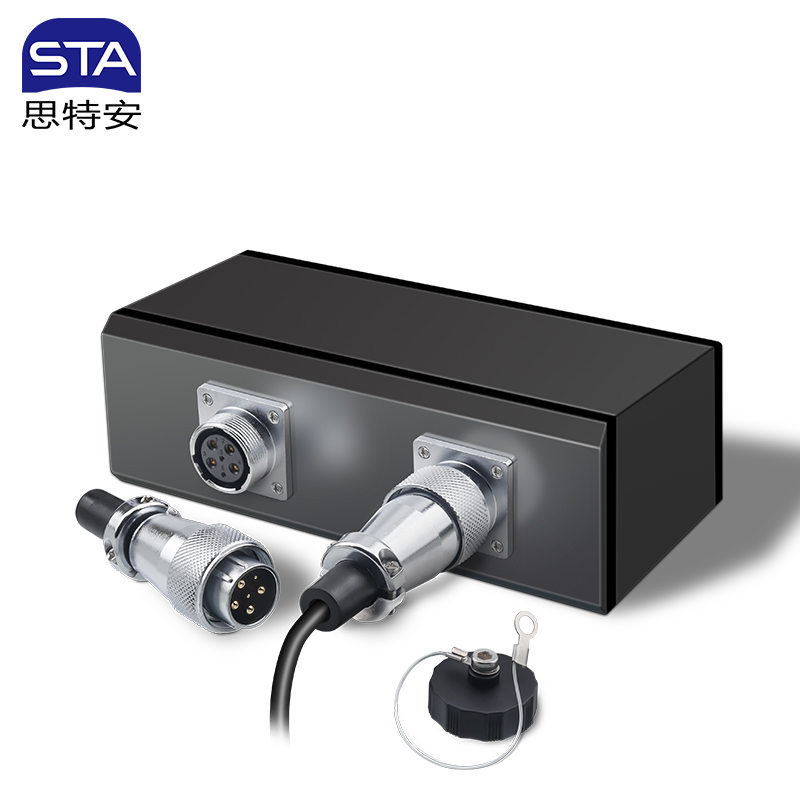

Универсальные варианты монтажа: Доступны прямые кабельные штекеры (тип TE) и розетки с квадратным фланцем (тип Z), предоставляя гибкие решения для установки на панели управления и измерительные приборы.

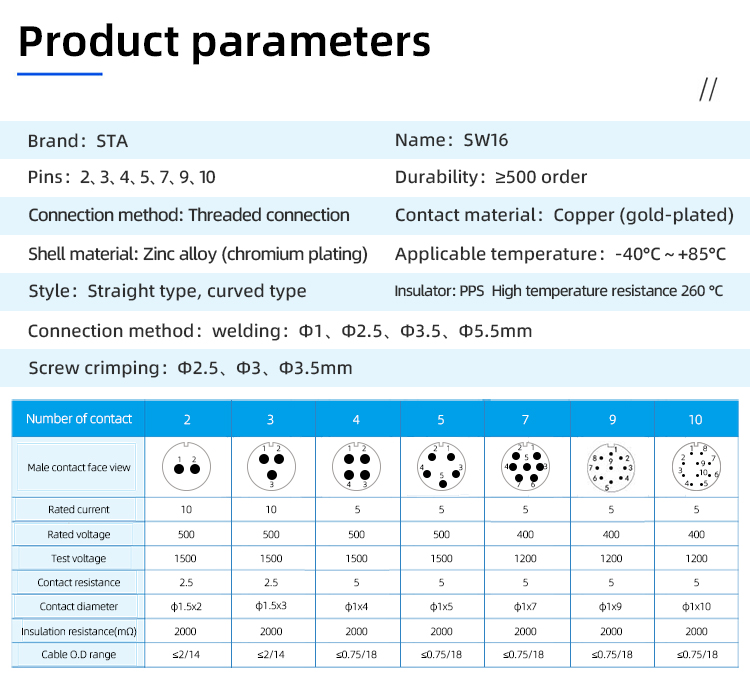

| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовой механизм блокировки |
| Рейтинг IP | IP67 Водонепроницаемый и пыленепроницаемый |
| Материал корпуса | Цинковый сплав (Хромированный) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 2, 3, 4, 5,6, 7, 8,9, 10 контактов |
| Экранирование | Да (Экранирование EMI/RFI 360 градусов) |
| Метод подключения | Пайка (Диаметр провода: φ1 - φ5.5mm) |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |
| Схема соединителя | |

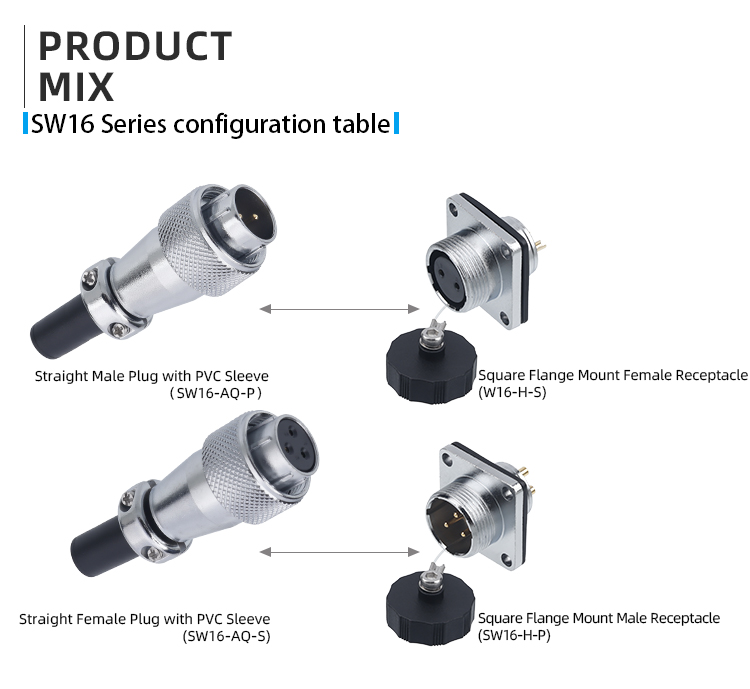

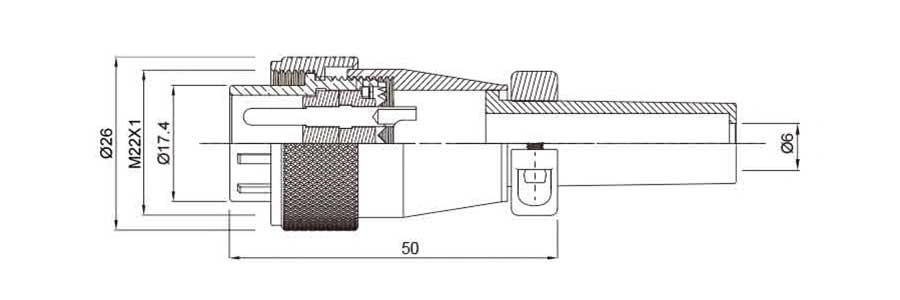

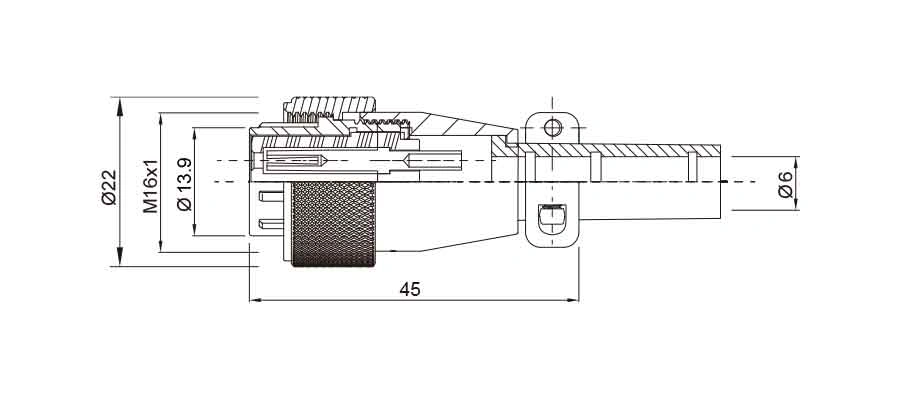

| Прямой штекер с кабельным кожухом (штыревые контакты) | Прямой штекер с кабельным кожухом (гнездовые контакты) |
 |  |

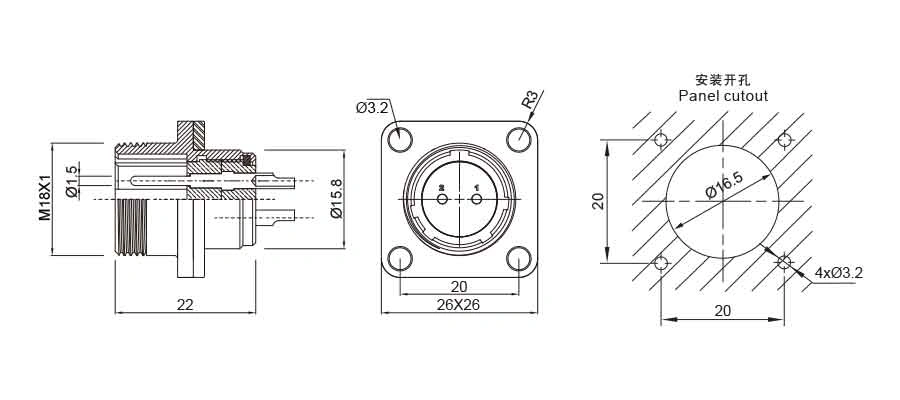

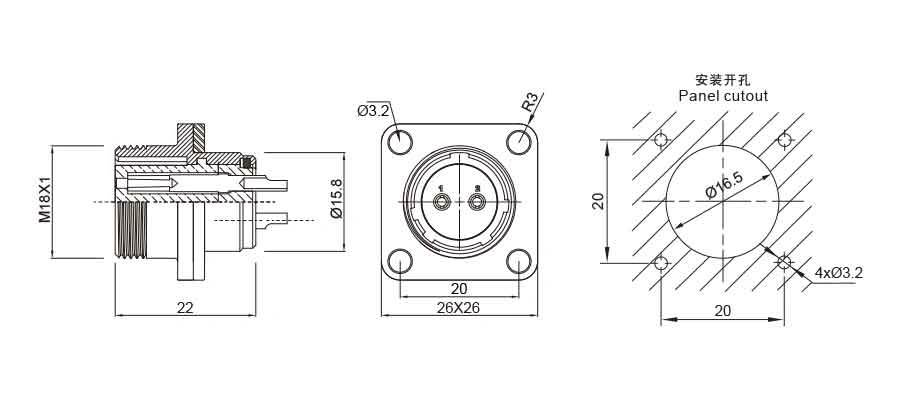

| Гнездо с квадратным фланцем (штыревые контакты) | Гнездо с квадратным фланцем (гнездовые контакты) |
 |
|
| Булавки | 2 | 3 | 4 | 5 | 7 | 9 | 10 |
Вид спереди |  |  |  |  |  |  |  |
| Номинальный ток | 10 | 10 | 5 | 5 | 5 | 5 | 5 |
Диаметр контакта | φ1.5×2 | φ1.5×3 | φ1×4 | φ1×5 | φ1×7 | φ1×9 | φ1×10 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 400 | 400 | 400 |
Выдерживаемое напряжение (переменного напряжения) 1 мин | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 | 1200 |
Контактное сопротивление | 2.5 | 2.5 | 5 | 5 | 5 | 5 | 5 |
| Сечение проволоки (мм⊃2;/AWG) | ≤2/14 | ≤2/14 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 |
Датчики промышленной автоматизации: Герметичные и экранированные соединения для точных сенсорных сетей.
Наружное оборудование: Интерфейсы питания и сигналов на строительной и сельскохозяйственной технике.
Морское и подводное оборудование (мелкое): Водонепроницаемые соединения для палубного оборудования.
Системы управления робототехникой: Экранированные многоконтактные соединения для обратной связи и питания роботов.
Телекоммуникационные базовые станции: Интерфейсы с рейтингом IP67 для наружного коммуникационного оборудования.
В: Что означают типы TE+Z для серии SW16?
О: TE обычно относится к прямому кабельному штекеру (контакты папа/мама), а Z относится к розетке с квадратным фланцем для монтажа на панель (контакты папа/мама). Мы предлагаем обе конфигурации.
В: Можно ли этот разъем полностью погружать в воду на длительное время?
О: Рейтинг IP67 защищает от временного погружения. Для непрерывного использования под водой требуется специализированный разъем с более высоким рейтингом.
В: Требуются ли специальные инструменты для сборки серии SW16?
О: Используется стандартное подключение пайкой, которое требует базовых инструментов для пайки. Специализированные инструменты для обжима не требуются для стандартной сборки.
