| разъем: | |
|---|---|
| Число контактов: | |
| Количество: | |
Высокая степень защиты IP67: Обеспечивает полную пыленепроницаемость и защиту от временного погружения в воду, что гарантирует надежную работу оборудования в суровых наружных, морских или влажных промышленных условиях.
Эффективное экранирование EMI/RFI: Конструкция предусматривает экранирование на 360 градусов, защищающее чувствительные сигналы от электромагнитных помех, что крайне важно для стабильности данных в условиях высокого уровня электрического шума.

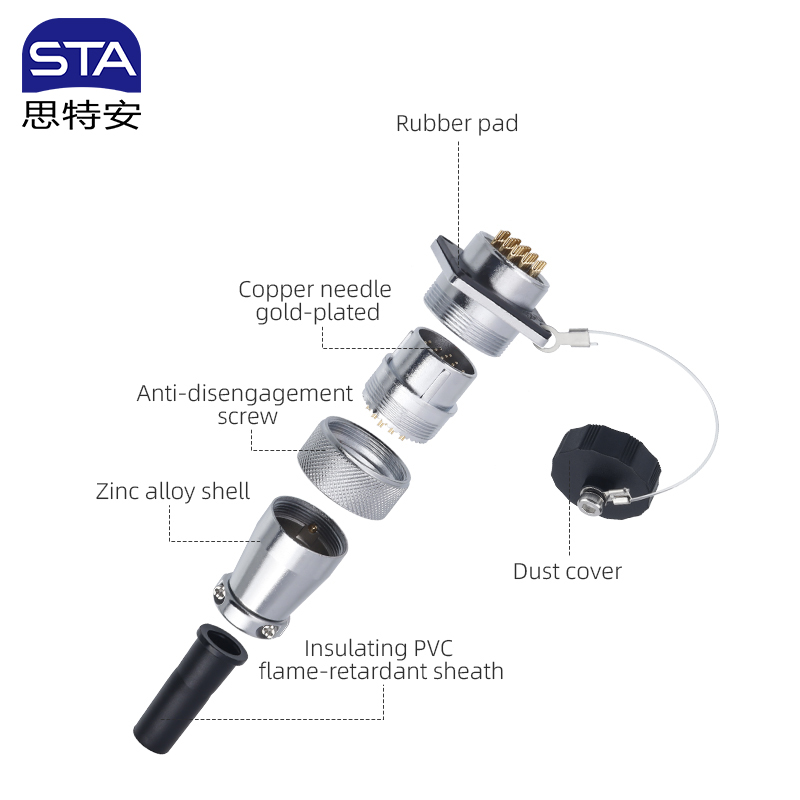

Прочная металлическая конструкция: Корпус из хромированного цинкового сплава обладает высокой механической прочностью и стойкостью к коррозии, значительно превосходя пластиковые аналоги по долговечности в агрессивных индустриальных средах.
Золоченые контакты премиум-класса: Контакты из фосфористой бронзы с золотым покрытием обеспечивают низкое переходное сопротивление, отличную проводимость и выдерживают более 500 циклов сопряжения без потери качества соединения.
Широкий выбор конфигураций: Предлагает варианты от 2 до 14 контактов, что позволяет объединять сложные сигнальные и силовые линии в одном компактном и защищенном корпусе разъема для оптимизации монтажа.
| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовой механизм блокировки |
| Рейтинг IP | IP67 Водонепроницаемый и пыленепроницаемый |
| Материал корпуса | Цинковый сплав (Хромированный) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 2, 3, 4, 5, 6, 7, 8, 9, 12, 14 контактов |
| Экранирование | Да (Экранирование EMI/RFI 360 градусов) |
| Метод подключения | Пайка (Диаметр провода: φ1 - φ5.5mm) |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |
| Схема соединителя | |

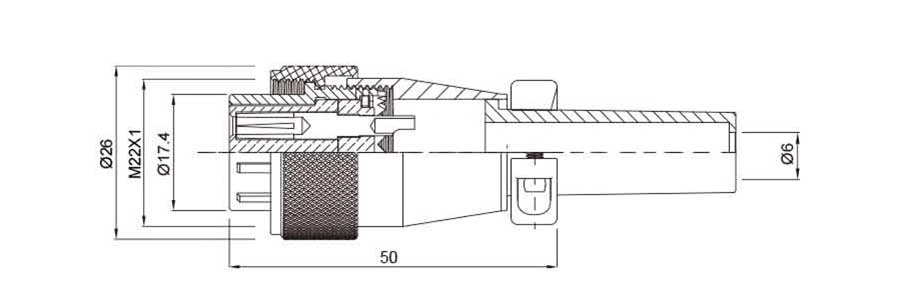

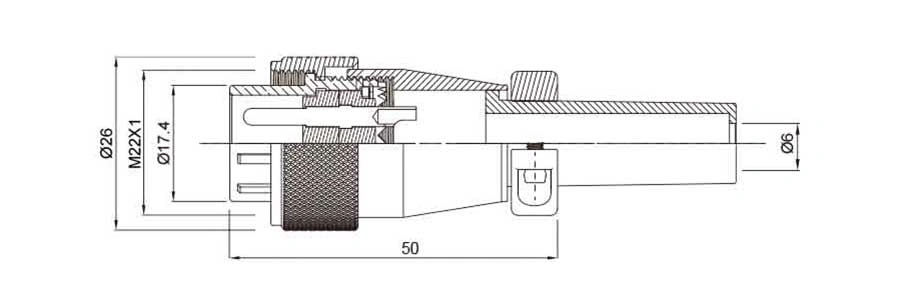

| Прямой штекер с кабельным кожухом (штыревые контакты) | Прямой штекер с кабельным кожухом (гнездовые контакты) |
 |  |

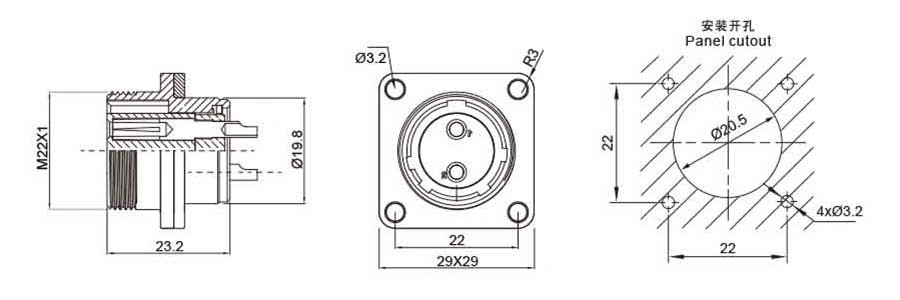

| Гнездо с квадратным фланцем (штыревые контакты) | Гнездо с квадратным фланцем (гнездовые контакты) |
 |
|
| Булавки | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 |
| Вид спереди |  |  |  |  |  |  |  |  |  |  |  |
| Номинальный ток (А) | 25 | 25 | 25 | 10 | 5×2 25×4 | 10 | 5 | 5 | 5 | 5 | 5 |
Диаметр контакта (мм) | φ2.5×2 | φ2.5×3 | φ2.5×4 | φ1×5 | φ1×2 | φ1.5×7 | φ1×8 | φ1×9 | φ1×10 | φ1×12 | φ1×14 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 | 400 | 400 | 400 |
Сопротивление давлению (AC.V) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 | 1200 | 1200 | 1200 |
| Контактное сопротивление (мОм) | 1 | 1 | 1 | 2.5 | 5×2 | 2.5 | 5 | 5 | 5 | 5 | 5 |
Сопротивление изоляции (МОм) | 2000 | ||||||||||
Системы автоматизации: Экранированные соединения для ПЛК, датчиков и исполнительных механизмов.
Сбор данных на открытом воздухе: Герметичные интерфейсы для станций мониторинга окружающей среды.
Контрольно-измерительные приборы: Надежные многоконтактные соединения для полевого оборудования.
Обратная связь в робототехнике: Передача сигналов управления двигателями и датчиками без помех.
Машинное зрение: Стабильные линии питания и данных для промышленных камер в цехах.
В: В чем основное преимущество серии SW20?
О: Серия SW20 сочетает в себе высокий класс защиты IP67 и эффективное экранирование, что делает её идеальной для подключения датчиков в электромагнитно загрязненных средах.
В: Чем SW20 отличается от серии SW16?
О: SW20 имеет больший размер корпуса (20 мм против 16 мм) и предлагает до 14 контактов, что позволяет подключать более сложные кабельные жгуты.
В: Поставляются ли защитные колпачки для этой серии?
О: Да, мы предлагаем совместимые пылезащитные колпачки IP67 как для штекеров, так и для розеток, чтобы сохранять герметичность системы в разомкнутом состоянии.
