Pусский
| разъем: | |
|---|---|
| Число контактов: | |
| Количество: | |

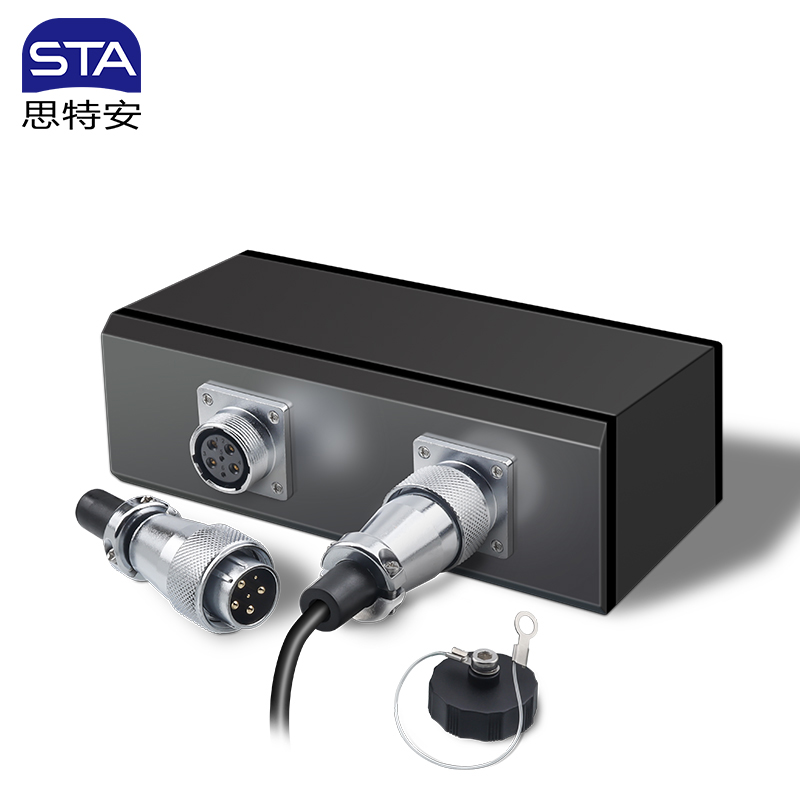

Универсальный монтаж на панель: Конструкция с квадратным фланцем обеспечивает простую и надежную установку в корпуса оборудования, распределительные шкафы и панели управления, гарантируя стабильное стационарное соединение.
Надежная резьбовая фиксация: Механизм резьбового соединения предотвращает случайное отсоединение сопрягаемого кабельного штекера, обеспечивая непрерывность сигнала и питания даже в условиях вибрации.

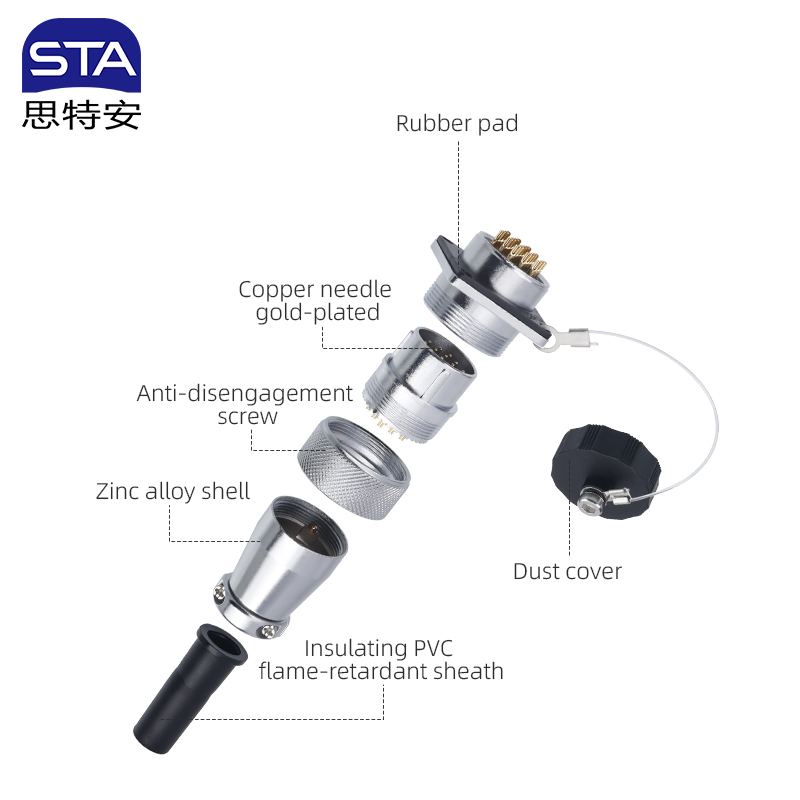

Прочная металлическая конструкция: Корпус из хромированного цинкового сплава предлагает превосходную механическую прочность, коррозионную стойкость и эффективную защиту от электромагнитных помех (EMI/RFI).
Высококачественные позолоченные контакты: Использование контактов из фосфористой бронзы с золотым покрытием гарантирует низкое контактное сопротивление, отличную проводимость и длительный срок службы (более 500 циклов сопряжения).

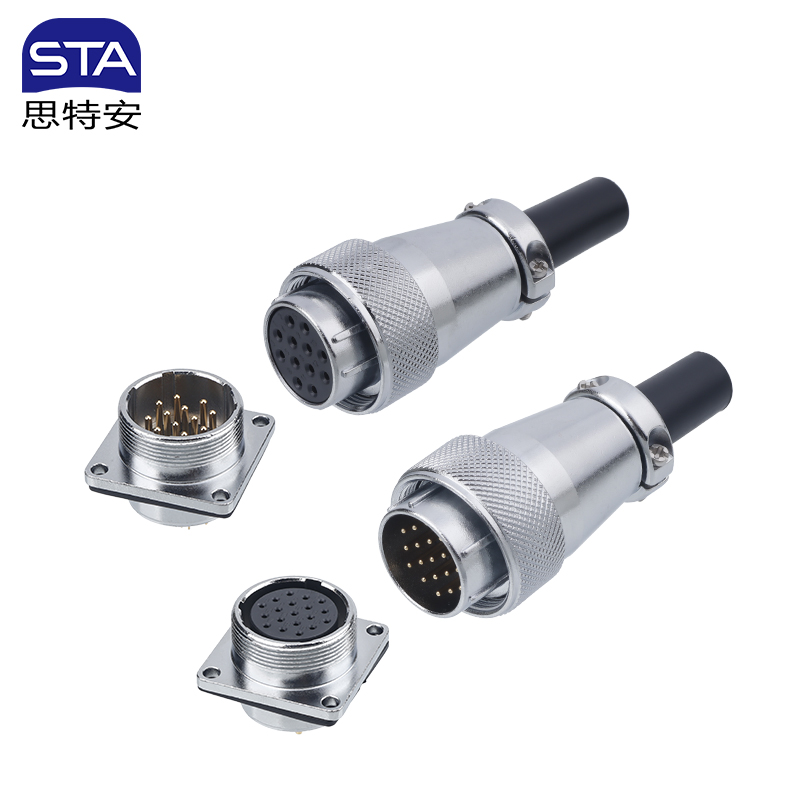

Гибкость конфигураций контактов: Предлагает широкий диапазон количества контактов (от 2 до 19 пинов), позволяя инженерам выбрать идеальный вариант для сочетания сигнальных и силовых линий в одном разъеме.
| Параметр | Значение |
|---|---|
| Тип соединения | Резьбовой механизм блокировки |
| Рейтинг IP | IP67 Водонепроницаемый и пыленепроницаемый |
| Материал корпуса | Цинковый сплав (Хромированный) |
| Материал изолятора | Термопластик PPS (до 260℃) |
| Материал контактов | Фосфористая бронза с золотым покрытием |
| Конфигурация контактов | 2, 3, 4, 9, 10, 12, 15, 19 контактов |
| Экранирование | Да (Экранирование EMI/RFI 360 градусов) |
| Метод подключения | Пайка (Диаметр провода: φ1 - φ5.5mm) |
| Количество циклов сопряжения | ≥ 500 раз |
| Диапазон температур | -40°C ~ +85°C |
| Сертификация | CE, RoHS, UL |
| Схема соединителя | |

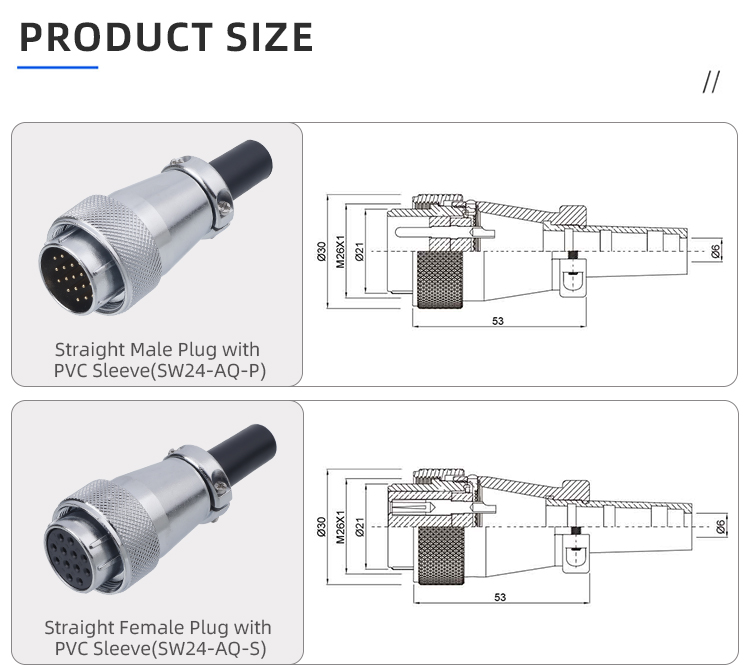

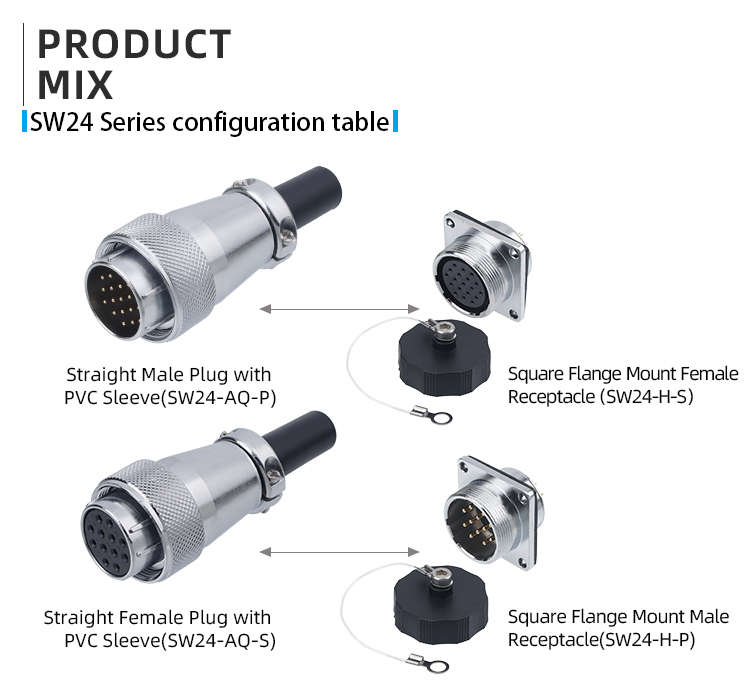

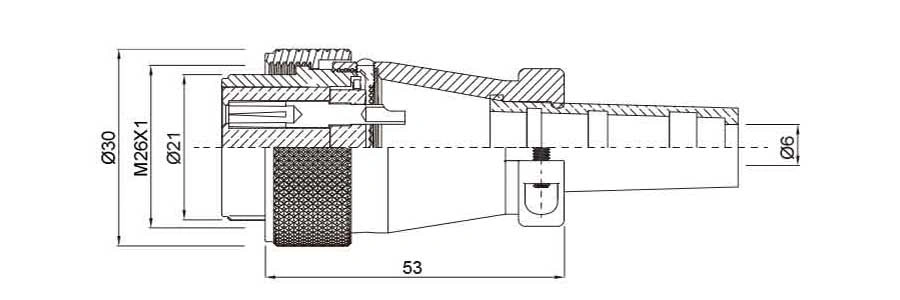

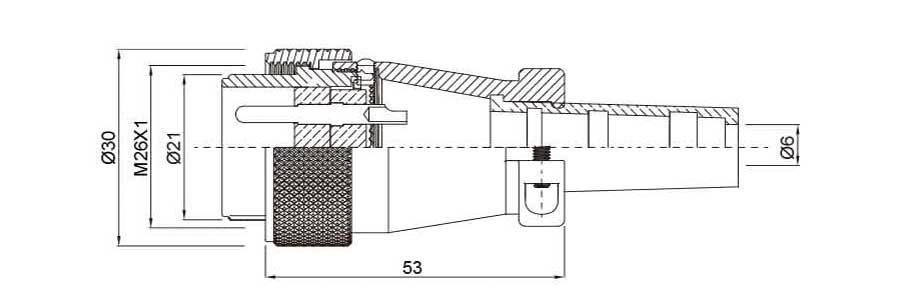

| Прямой штекер с кабельным кожухом (штыревые контакты) | Прямой штекер с кабельным кожухом (гнездовые контакты) |
 |  |

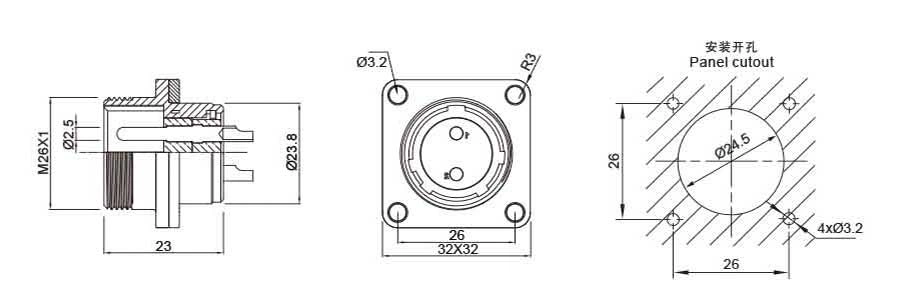

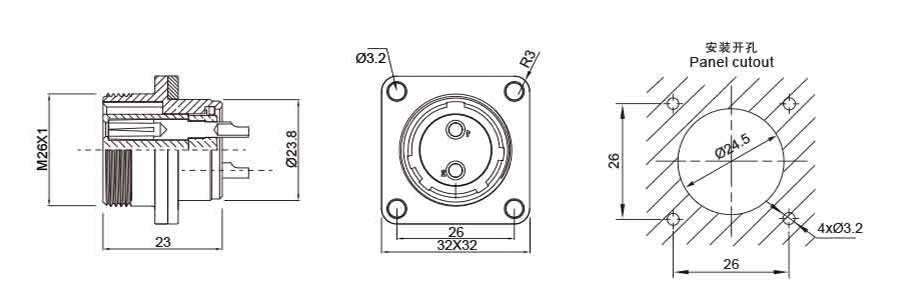

| Гнездо с квадратным фланцем (штыревые контакты) | Гнездо с квадратным фланцем (гнездовые контакты) |
 |
|
| Булавки | 2 | 3 | 4 | 9 | 10 | 12 | 15 | 19 |
| Вид спереди |  |  |  |  |  |  |  |  |
| Номинальный ток (А) | 25A | 25A | 25A | 5×5A | 10A | 10A | 5A | 5A |
Диаметр контакта (мм) | φ2.5×2 | φ2.5×3 | φ2.5×4 | φ1×5 | φ1.5×10 | φ1.5×12 | φ1×15 | φ1×19 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 |
Сопротивление давлению (AC.V) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 |
| Контактное сопротивление (мОм) | 1MΩ | 1MΩ | 1MΩ | 5×5MΩ | 2.5MΩ | 2.5MΩ | 5MΩ | 5MΩ |
Сопротивление изоляции (МОм) | 2000MΩ | |||||||
Панели управления: Стационарный ввод/вывод сигналов и питания на шкафах управления.
Медицинское оборудование: Надежные многоконтактные интерфейсы для стационарных диагностических систем.
Промышленное оборудование: Встраиваемые розетки для подключения внешних датчиков и приводов.
Телекоммуникации: Интерфейсные разъемы на базовых станциях и маршрутизаторах.
Тестовые стенды: Точки подключения для измерительного и калибровочного оборудования.
В: Что означает "Square Flange Socket" (розетка с квадратным фланцем)?
О: Это тип корпуса, предназначенный для крепления к плоской поверхности (панели) с помощью четырех винтов через квадратную монтажную пластину, в отличие от круглого крепления гайкой.
В: Является ли этот разъем водонепроницаемым без сопрягаемого штекера?
О: Степень водонепроницаемости (например, IP67) достигается только при полном сопряжении с соответствующим кабельным штекером. Сама панельная часть обеспечивает базовую защиту при правильной установке.
В: Могу ли я заказать эту розетку с контактами "папа" или "мама"?
О: Да, мы предлагаем обе конфигурации (штыревые или гнездовые контакты), чтобы обеспечить правильное сопряжение с вашим кабельным штекером (например, штекер с контактами "мама" сопрягается с розеткой с контактами "папа").
