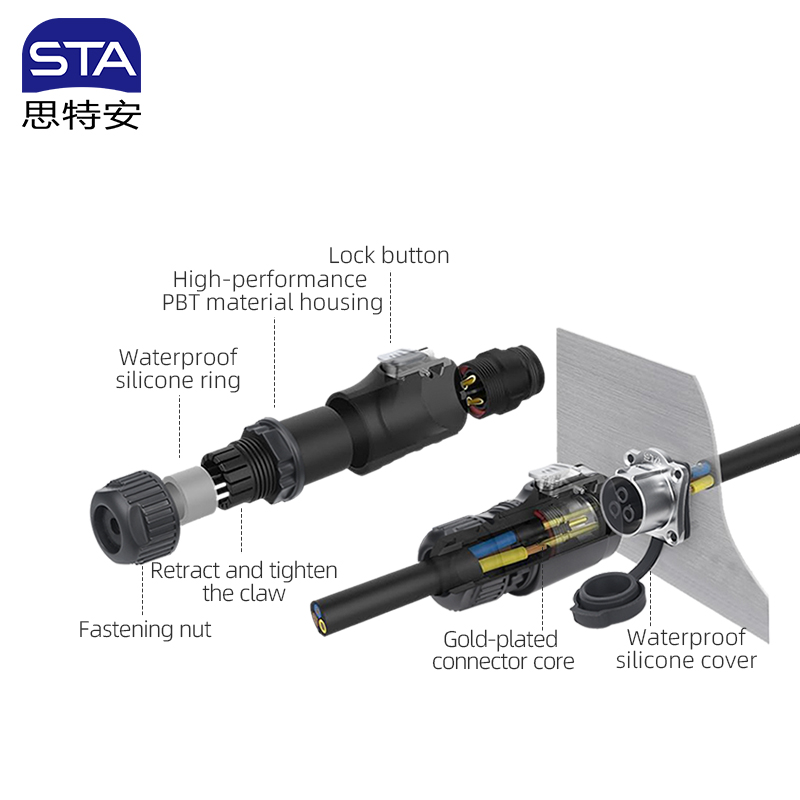

Высокая степень защиты (IP67): Благодаря качественным силиконовым уплотнителям, разъемы LP24 обеспечивают класс защиты IP65 (стандарт) или IP67/IP68 (опция), гарантируя стабильную работу в условиях повышенной влажности и запыленности.
Надежная фиксация защелкой: Интуитивно понятный механизм кнопочного типа (Snap-fastening) обеспечивает быстрое и прочное соединение, устойчивое к вибрациям, что критично для промышленной автоматизации и мобильного оборудования.
Долговечные материалы: Корпус из огнестойкого пластика PBT и цинкового сплава выдерживает более 500 циклов стыковки и сохраняет работоспособность в широком диапазоне температур от -25°C до +85°C.
Широкий выбор конфигураций: Серия включает модели на 2, 3, 4, 10, 12, 19 и 24 контакта, что позволяет использовать один тип интерфейса для передачи как силового питания, так и контрольных сигналов.
Международная сертификация: Продукция компании Sta Electronic сертифицирована по стандартам TUV и UL, что подтверждает соответствие строгим мировым требованиям безопасности и качества электротехнических изделий.
| Характеристика | Спецификация |
| Модель / Серия | SL24 (авиационный штекерный разъем) |
| Количество контактов | 2, 3, 4, 10, 12, 19, 24 контактов |
| Степень защиты | Стандарт IP65 (Опции IP67, IP68) |
| Тип соединения | Байонетный (штыковой) механизм |
| Испытание соляным туманом | 48 часов (5% NaCl) |
| Материал корпуса | ПБТ (огнестойкость V-0), цинковый сплав |
| Материал контактов | Медь с золотым напылением |
| Диаметр кабеля | Наружный диаметр ≤ 14 мм |
| Номинальный ток | 35А (2,3,4 контакта) / 10А (10,12 контактов) / 5А (19,24 контактов) |
| Номинальное напряжение | 500В / 400В / 250B (переменный ток) |
| Механический ресурс | Более 500 циклов |
| Стандарты соответствия | Соответствует TUV и UL |

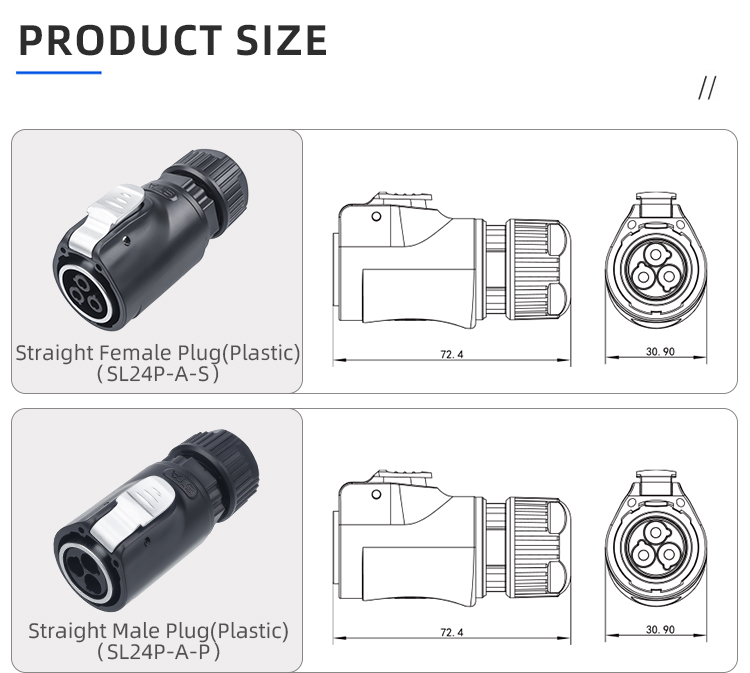

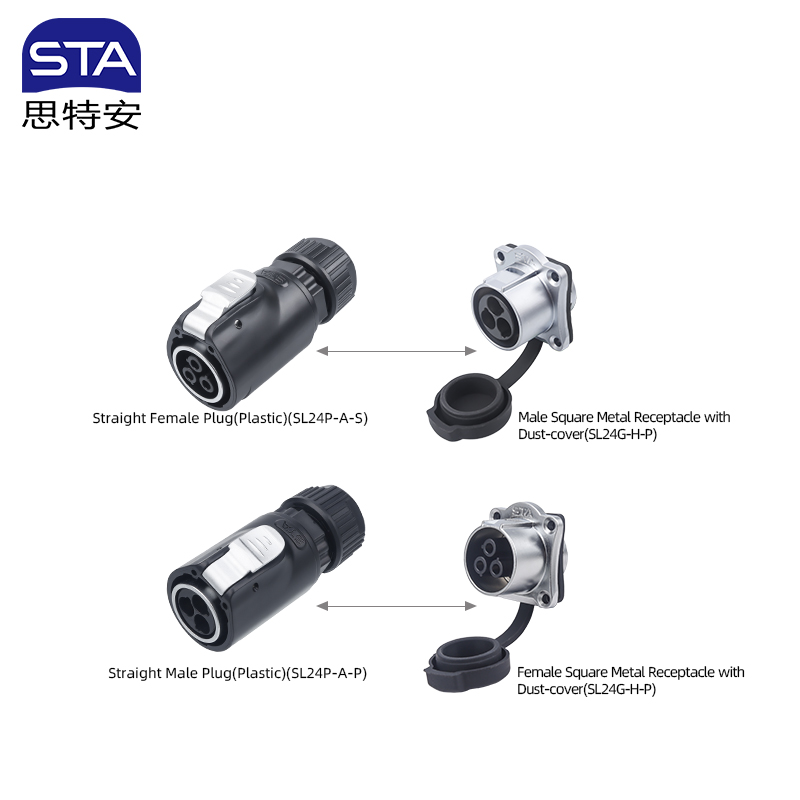

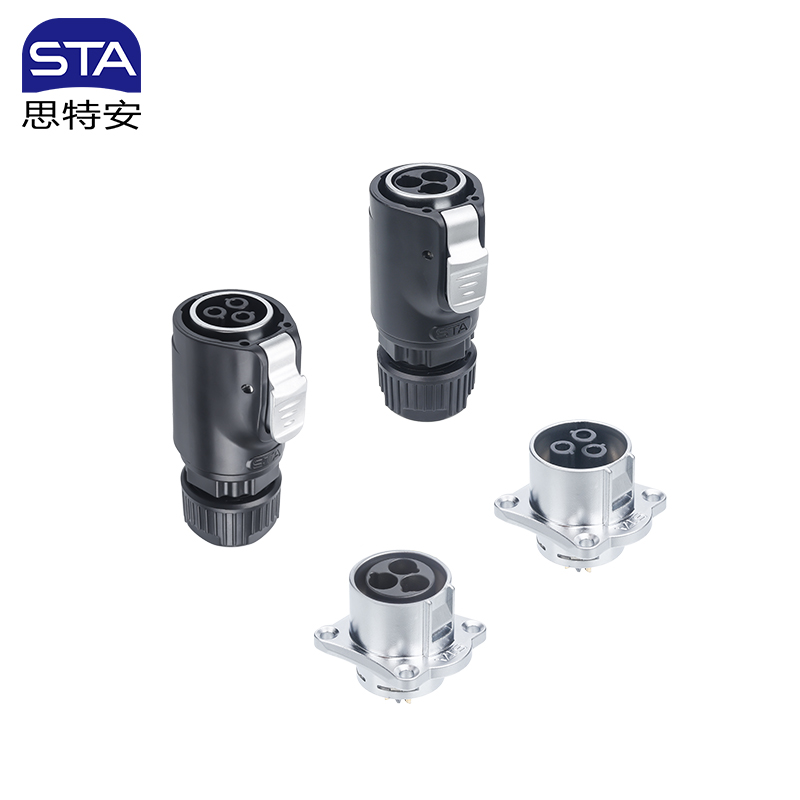

| SL24 / LP24 Прямой штекер | SL24 / LP24 Прямая розетка |
 | |

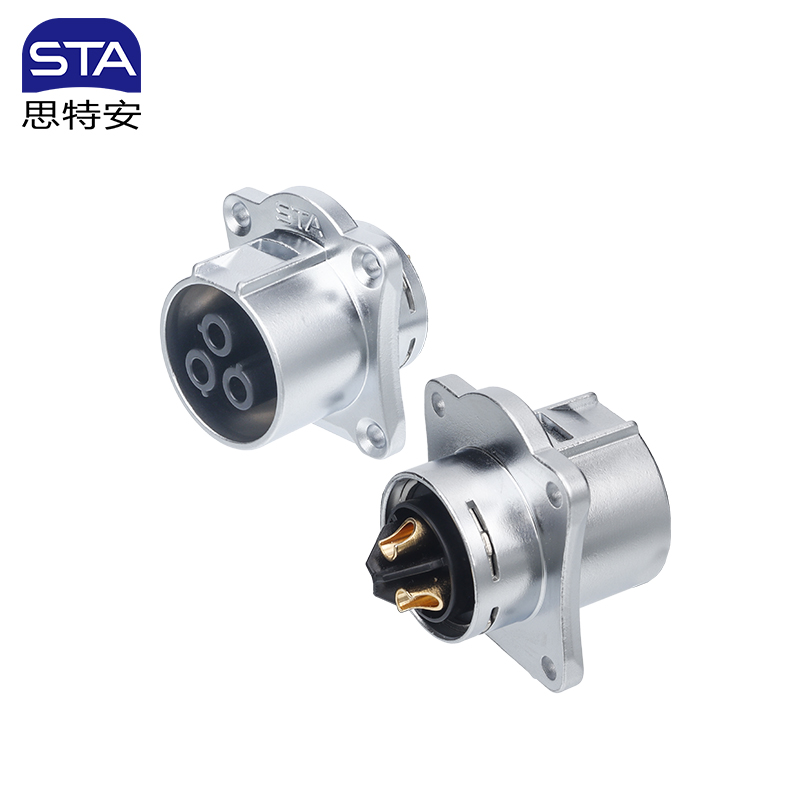

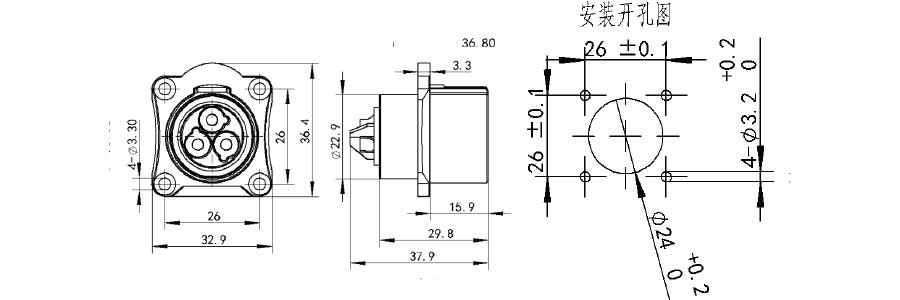

| SL24 / LP24 Штекер с квадратным фланцем | SL24 / LP24 Гнездо с квадратным фланцем |
 | |
| Число контактов | 2 | 3 | 4 | 10 | 12 | 19 | 24 |
|---|---|---|---|---|---|---|---|
| Вид спереди на мужской изолятор |  |  |  |  |  |  |  |
| Диаметр контакта (мм) | φ3.0×2mm | φ3.0×3mm | φ3.0×4mm | φ1.5×10mm | φ1.5×12mm | φ1.0×19mm | φ1.0×24mm |
| Применимый диаметр проволоки (мм) | Outer Diameter OD≤φ14(mm) | ||||||
| Технические характеристики проволоки (мм⊃2;/AWG) | 6.0/10(mm²/AWG) | 6.0/10(mm²/AWG) | 6.0/10(mm²/AWG) | 1.5/16(mm²/AWG) | 1.5/16(mm²/AWG) | 0.5/20(mm²/AWG) | 0.5/20(mm²/AWG) |
| Номинальный ток (А) | 35A | 35A | 35A | 10A | 10A | 5A | 5A |
| Номинальное напряжение (переменного тока) | 500(AC.V) | 500(AC.V) | 500(AC.V) | 400(AC.V) | 400(AC.V) | 250(AC.V) | 250(AC.V) |
| Контактное сопротивление (мОм) | ≤1mΩ | ≤1mΩ | ≤1mΩ | ≤3mΩ | ≤3mΩ | ≤5mΩ | ≤5mΩ |
| Сопротивление изоляции (МОм) | ≥5000(MΩ) | ||||||
| Пробивное напряжение (кВ) | 2KV | 2KV | 2KV | 1.5KV | 1.5KV | 1.5KV | 1.5KV |
| Класс защиты | Стандартный IP65 / Дополнительные IP67 и IP68 | ||||||
| Механическая жизнь | ≥500 циклов | ||||||
| Способ подключения | Сварка, завинчивание | ||||||
| Рабочая температура | -40℃ ~ +85℃ | ||||||
| Корпусные/изоляционные детали | Сплав ПБТ | ||||||
| Металлические детали | Цинковый сплав с хромовым покрытием | ||||||
| Контактные штыри | Медный сплав с золотым покрытием | ||||||
| Водонепроницаемый материал | силикон/резина | ||||||
| Класс огнестойкости | UL94-V0 | ||||||
Наружное светодиодное освещение: Надежные водонепроницаемые разъемы для LED-экранов и прожекторов, работающих в сложных погодных условиях.
Промышленная автоматизация: Круглые разъемы для датчиков и контроллеров, обеспечивающие бесперебойную связь в станках с ЧПУ и робототехнике.
Морское оборудование: Коррозионностойкие авиационные штекеры для навигационных систем и судовой электроники.
Электротранспорт: Силовые разъемы для зарядных станций и систем управления аккумуляторами электромобилей.
Медицинская техника: Сертифицированные разъемы для медицинского оборудования, требующие быстрой и надежной фиксации кабеля.
В1: Входит ли защитная крышка в комплект к розетке?

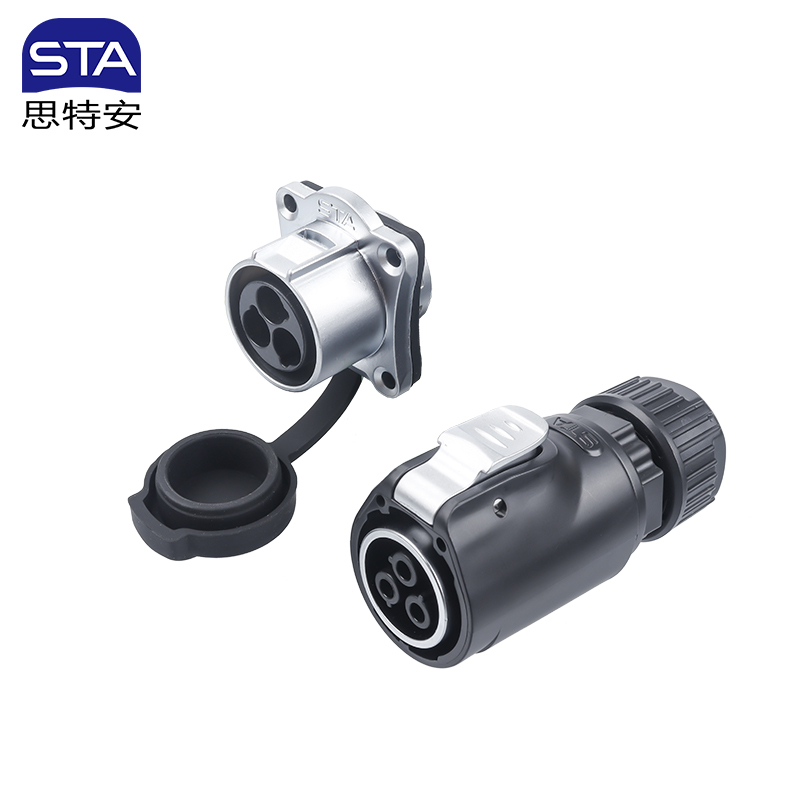

Да, квадратные металлические розетки (как папа, так и мама) поставляются в комплекте с защитной пылезащитной крышкой.
В2: Можно ли использовать эти разъемы для сетей 220В?
Да, номинальное напряжение разъемов LP24 составляет от 250В до 500В, что полностью подходит для стандартных сетей переменного тока.
В3: Соответствуют ли разъемы стандартам RoHS?
Безусловно. Вся продукция компании Sta Electronic соответствует экологическим стандартам RoHS и REACH.
В4: Какой срок службы у данных разъемов?
Механический ресурс составляет не менее 500 циклов включения-выключения при соблюдении условий эксплуатации.
