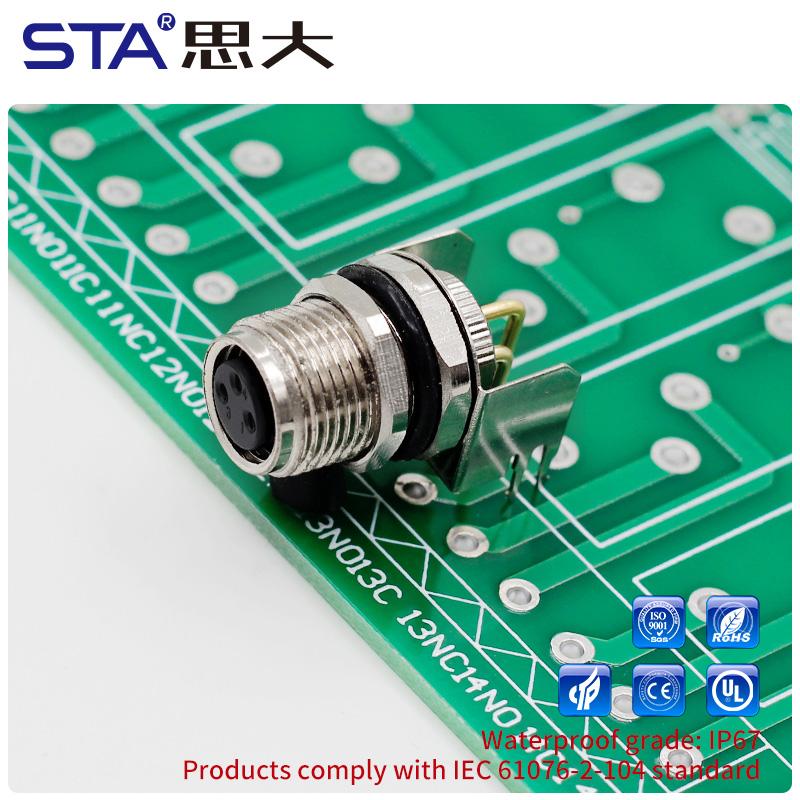

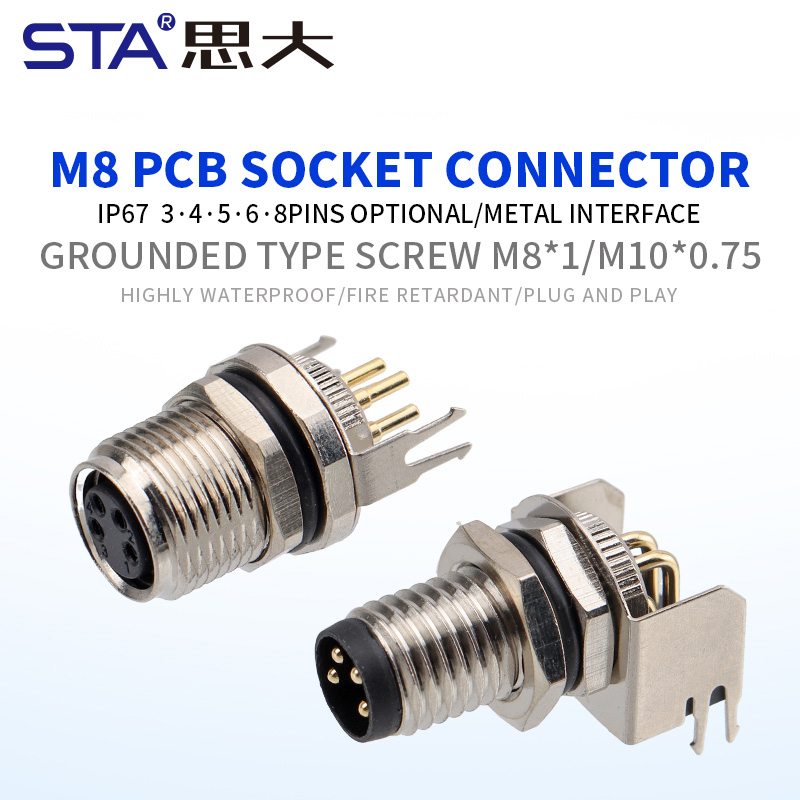

Металлический интерфейсный разъём STA M8 для печатных плат — это высокопроизводительный разъём, разработанный для промышленных приложений, требующих надёжной передачи питания и сигнала. Он доступен в прямом или угловом исполнении и поддерживает 3, 4, 5, 6 и 8 контактов. Разъём имеет заземленную конструкцию для повышенной безопасности и высококачественную резьбу (M8*1 / M10*0,75) для надёжного соединения. Благодаря водонепроницаемости уровня IP67, огнестойким материалам и конструкции «plug-and-play» он обеспечивает быструю установку и стабильную работу даже в суровых условиях. Идеально подходит для промышленной автоматизации, робототехники, светодиодных дисплеев и систем управления, где прочность и безопасность имеют решающее значение.
Универсальные конфигурации выводов
Поддержка 3, 4, 5, 6 и 8 контактов, обеспечивающая гибкость для подключения питания, сигналов и данных. Идеально подходит для сложных электронных схем и промышленных систем управления.

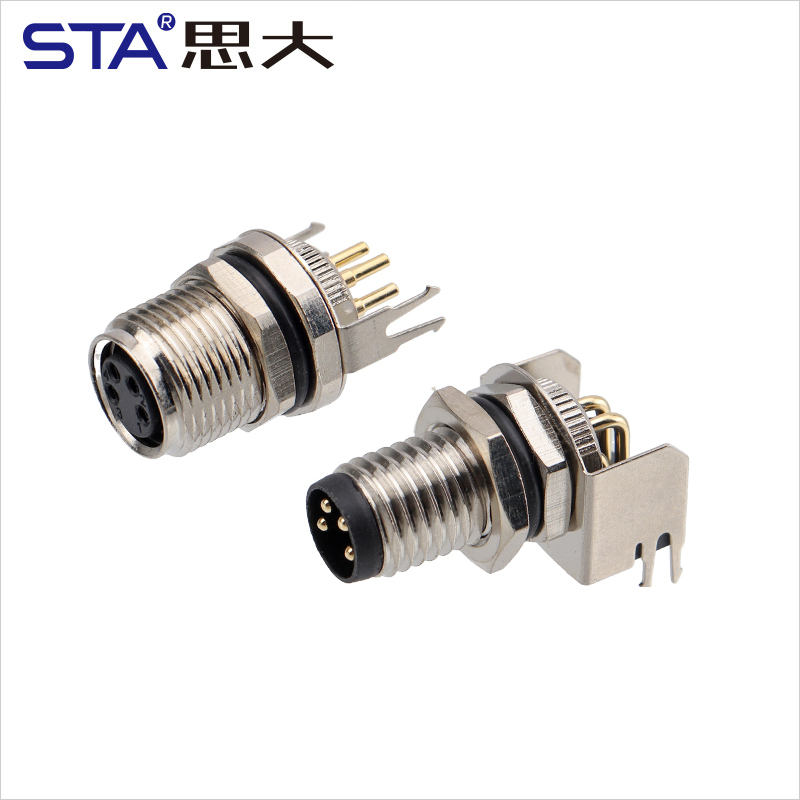

Прямые и угловые варианты
Доступны в прямом и угловом исполнении для удобного монтажа на печатных платах и эффективного использования пространства в электронных устройствах или на панелях машин.
Высокая безопасность и заземление
Заземление обеспечивает защиту от электрических помех и коротких замыканий, что делает его пригодным для использования в промышленных и наружных условиях.
Водонепроницаемость и огнестойкость
Этот разъем, имеющий класс защиты IP67 и изготовленный из огнестойких материалов, может выдерживать суровые условия, включая воздействие воды, высокую влажность и повышенные температуры.
Монтаж по принципу «подключи и работай»

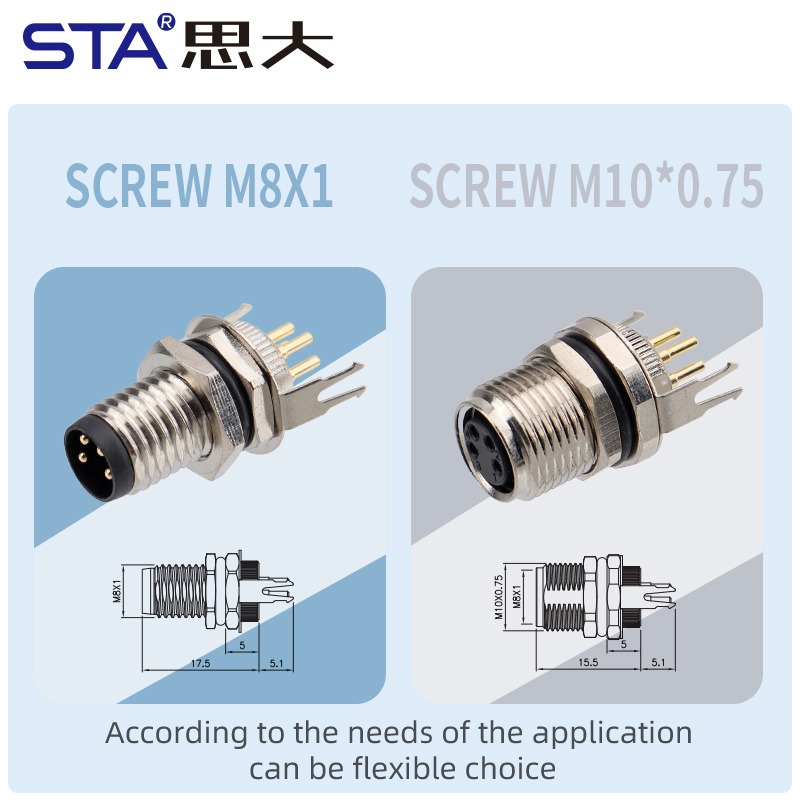

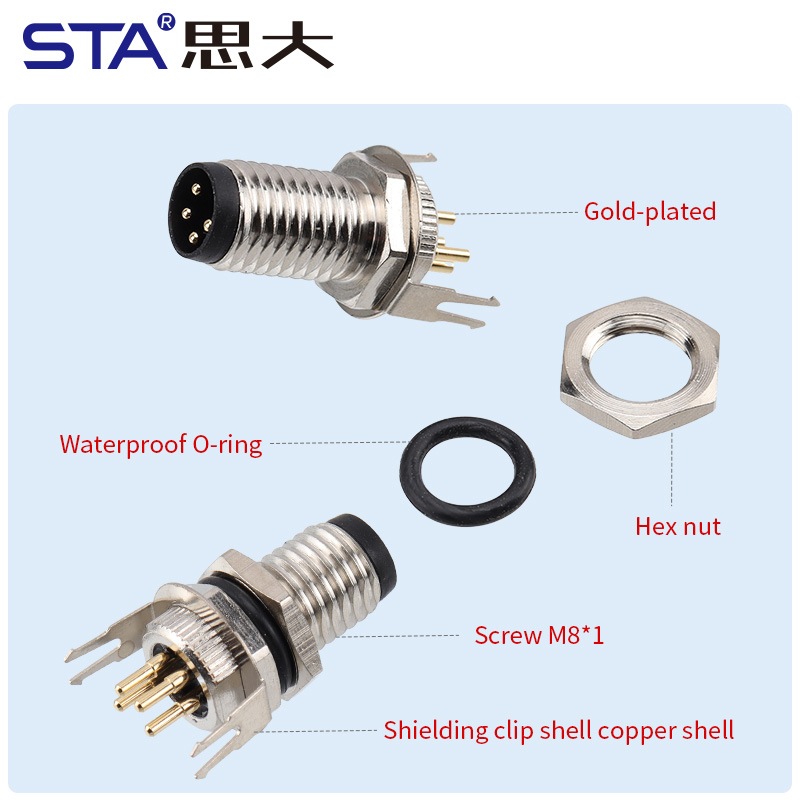

Простая в использовании конструкция с винтовым креплением M8*1 / M10*0,75 обеспечивает быструю установку и снятие, экономя время на сборку и обслуживание.

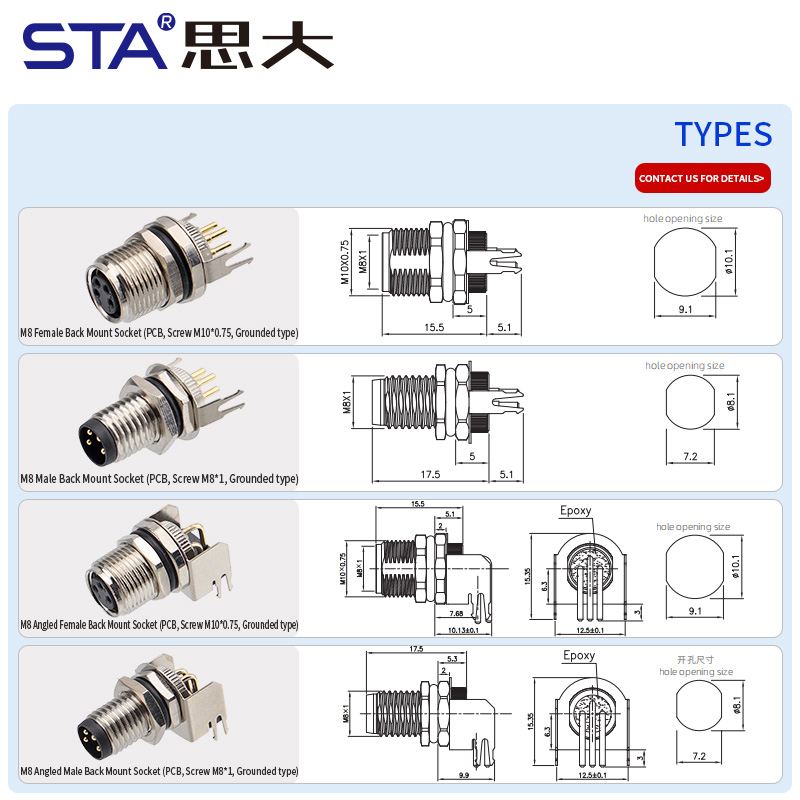

| Параметр | Характеристики |
| Тип разъёма | Металлический интерфейс для печатной платы с гнездом M8 |
| Количество контактов | 3, 4, 5, 6, 8 |
| Тип крепления | Монтаж сзади |
| Тип соединения | Прямой/угловой |
| Винтовая резьба | M81, M100.75 |
| Материал | Металл + огнестойкий пластик |
| Заземлённый | Да |
| Степень водонепроницаемости | IP67 |
| Рабочая температура | -40°C...+105°C |
| Монтаж | Подключи и работай |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Промышленная автоматика
Обеспечивает подключение датчиков, исполнительных механизмов и модулей управления для надежной работы промышленных систем.
Светодиодные дисплеи и панели
Обеспечивает стабильную подачу питания и передачу сигналов в светодиодных дисплеях и цепях управления.
Робототехника и машиностроение
Подходит для роботизированных манипуляторов и автоматизированного оборудования, требующего надежного и прочного соединения.
Уличное электронное оборудование
Водонепроницаемая и огнестойкая конструкция обеспечивает безопасную работу на открытом воздухе и в суровых условиях.
Питание и интеграция сигналов печатных плат
Поддерживает компактное и надежное подключение многоконтактных печатных плат в промышленных приложениях.
В: Какие конфигурации контактов доступны для этого разъёма?
О: Разъём M8 для печатной платы доступен в вариантах с 3, 4, 5, 6 и 8 контактами, что позволяет удовлетворить различные потребности в питании, передаче сигналов и данных для различных промышленных применений.
В: Водонепроницаем ли этот разъём?
О: Да, он имеет степень защиты IP67, что обеспечивает полную защиту от пыли и воды на глубине до 1 метра, идеально подходит для использования в промышленных условиях внутри и снаружи помещений.
В: Какие типы монтажа поддерживаются?
О: Разъём допускает установку с задней стороны, как под прямым, так и под углом, что обеспечивает гибкость для различных компоновок печатных плат и конструкций панелей.
В: Выдерживает ли этот разъём высокие температуры или возгорание?
О: Да, он изготовлен из огнестойких материалов и может надёжно работать в диапазоне температур от -40°C до +105°C.
В: Насколько легко установить или заменить этот разъём?
A: Конструкция «подключи и работай» с резьбой M81 / M100.75 обеспечивает быструю установку, обслуживание и замену без использования сложных инструментов.
