| Литые разъёмы: | |
|---|---|
| Число контактов: | |
| Количество: | |
1. Компактная и гибкая конструкция

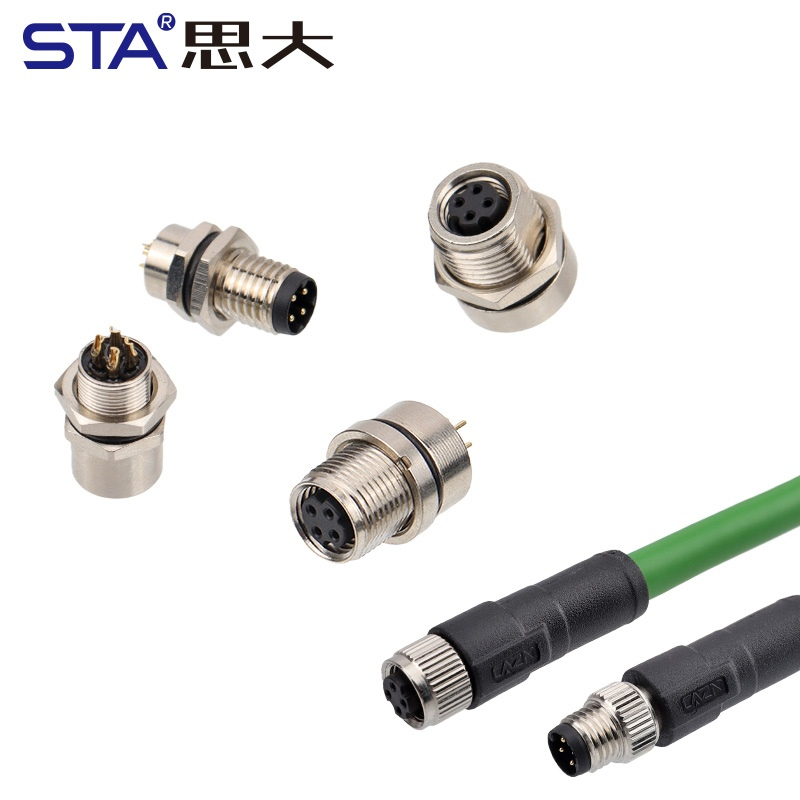

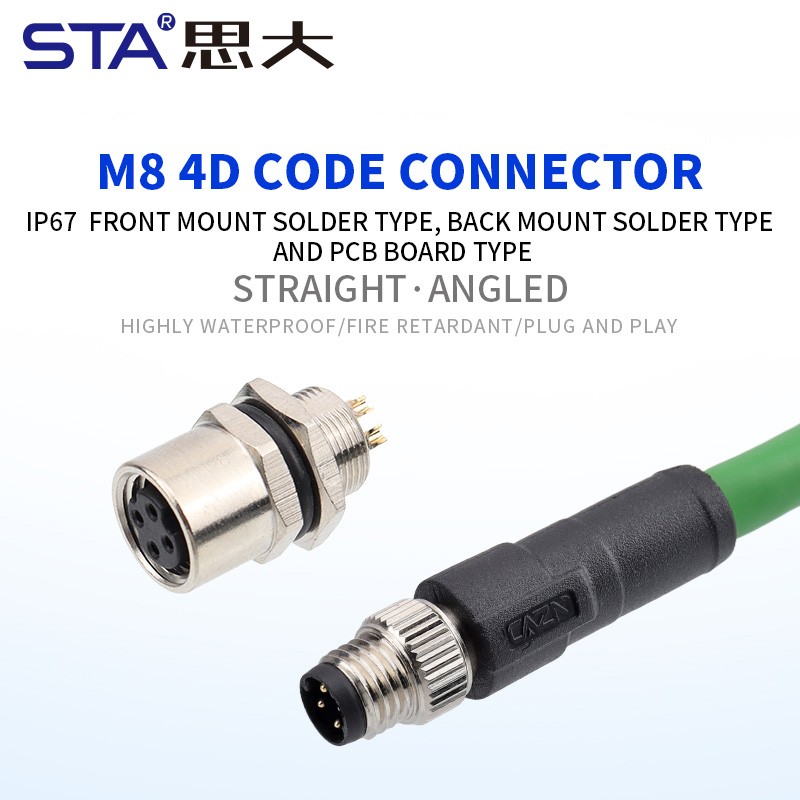

Разъём M8 4D отличается малым профилем, что делает его идеальным для установки в ограниченном пространстве. Доступен в прямом и угловом вариантах для различных компоновок устройств и направлений подключения.
2. Высококачественная технология многослойного литья

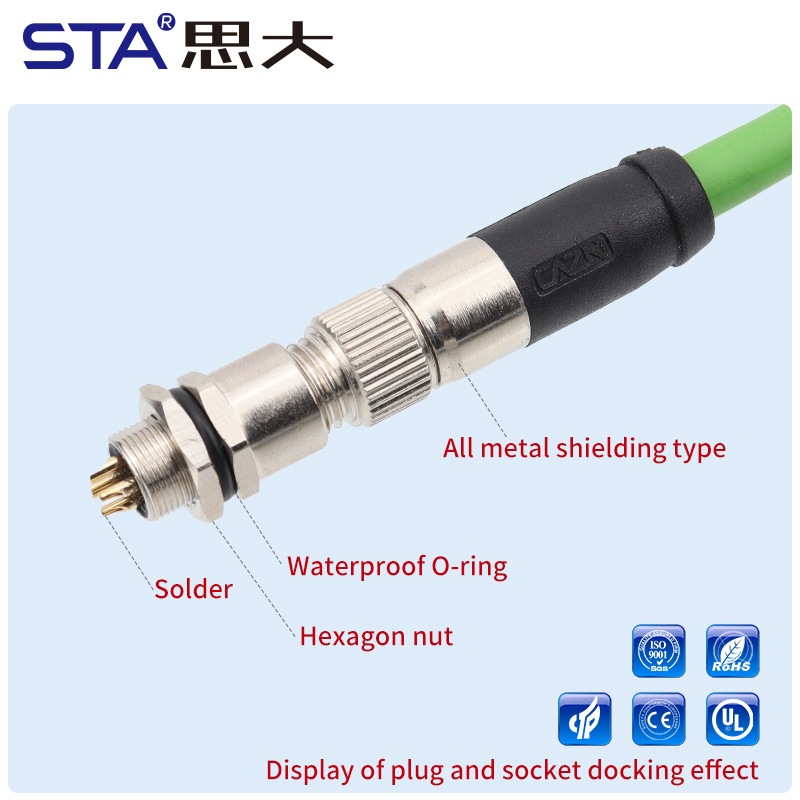

Благодаря передовым процессам литья и герметизации многослойный штекер имеет бесшовную конструкцию, которая предотвращает ослабление кабеля и обеспечивает отличную разгрузку от натяжения, обеспечивая долговременную надёжность.
3. Защита от воды и пыли IP67
Разъём соответствует стандарту водонепроницаемости IP67, обеспечивая стабильную работу во влажных, пыльных и подверженных вибрации средах — идеально подходит для использования на открытом воздухе или в промышленности.
4. Надежные электрические характеристики
Позолоченные латунные контакты обеспечивают низкое контактное сопротивление (≤10 мОм) и отличную проводимость, гарантируя целостность сигнала для датчиков и управляющих разъёмов.
5. Индивидуальные кабельные решения
STA предлагает OEM-варианты индивидуальной настройки, включая длину кабеля, цвет, материал оболочки (ПВХ, ТПУ, ПУ) и конфигурацию выводов, для удовлетворения различных промышленных потребностей.

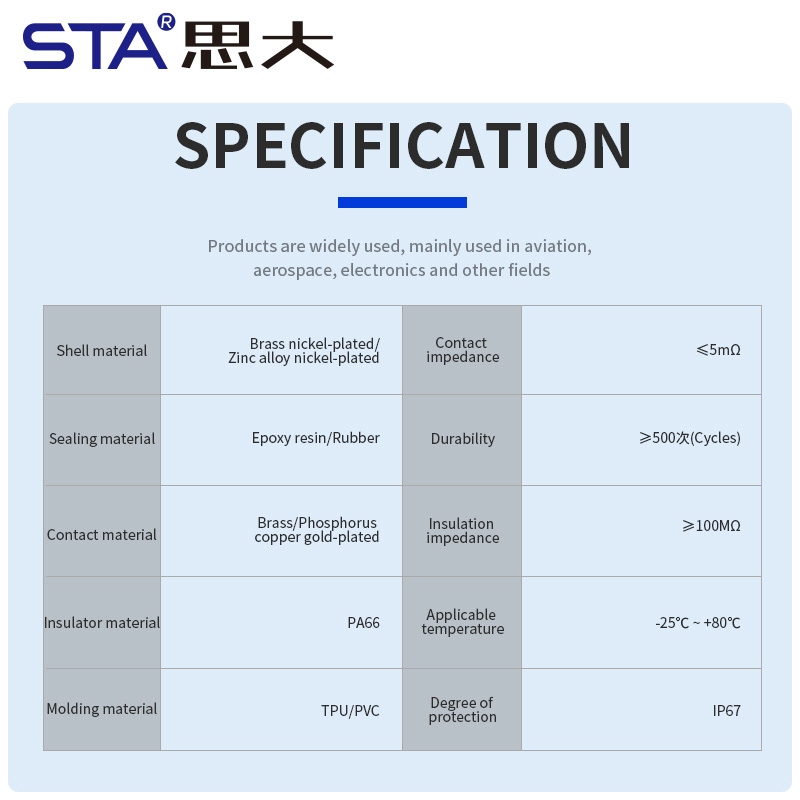

| Артикул | Технические характеристики |
| Тип разъёма | М8 4D Код литья |
| Количество контактов | 4 контакта |
| Тип кодировки | 4D Код |
| Пол | Папа/Мама |

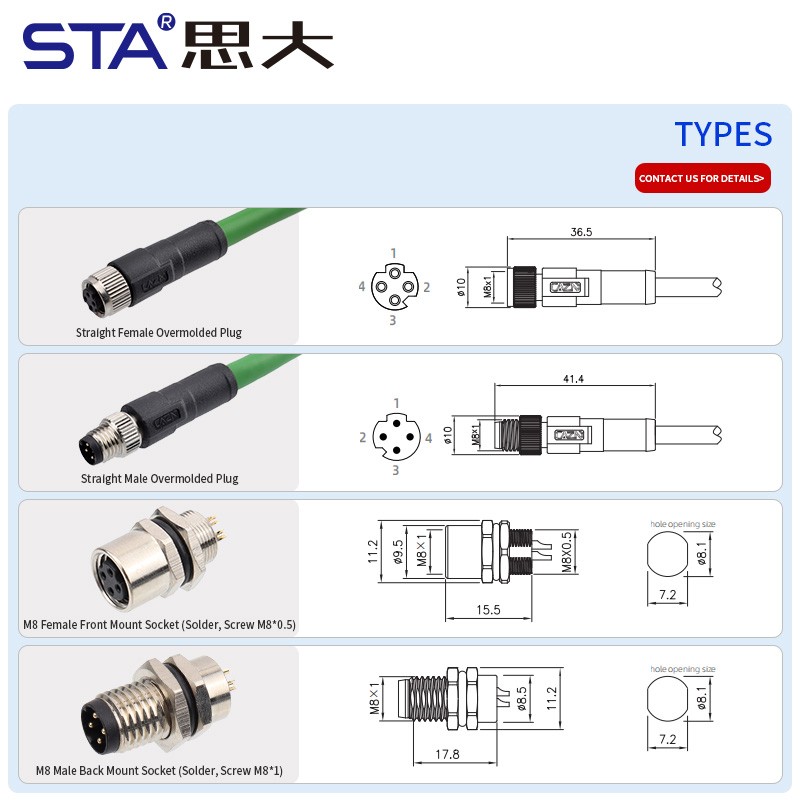

| Тип кабельного вывода | Прямой/Угловой |
| Тип кабеля | PVC / TPU / PUR |
| Номинальное напряжение | 60V 30V AC/DC |
| Номинальный ток | 3A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Диапазон температур | -25°C ~ +85°C |
| Степень водонепроницаемости | IP67 |
| Система блокировки | Резьбовое соединение |
| Количество циклов соединения | ≥500 разъёмов |
| Сечение проводника | 24–26 AWG |
| Длина кабеля | 0.5m–10m (на заказ) |
Системы автоматизации: Идеально подходит для подключения датчиков, исполнительных механизмов и модулей ввода/вывода.
Робототехника: Компактный интерфейс для управления сервоприводами и передачи сигналов.
Светодиодное освещение: Надежный водонепроницаемый разъем IP67 для наружного и архитектурного освещения.
Промышленное оборудование: Используется в панелях управления, станках и системах промышленной автоматизации.
Измерительные и испытательные приборы: Обеспечивает стабильную передачу данных и питание для портативных приборов.
1. Что означает «4D-код» в разъёме M8?
4D-код определяет расположение контактов и выводов для конкретных датчиков или систем автоматизации, предотвращая неправильное подключение несовместимых разъёмов.
2. Подходит ли разъём для использования на открытом воздухе?
Да, водонепроницаемая конструкция с защитой IP67 обеспечивает отличную защиту от воды и пыли, подходит для использования на открытом воздухе и в суровых промышленных условиях.
3. Можно ли выбрать прямой или угловой тип разъёма?
Конечно. STA предлагает как прямые, так и угловые разъёмы M8 в зависимости от места установки и направления подключения.
4. Какие материалы кабеля доступны?
Вы можете выбрать ПВХ для стандартного использования, ТПУ для гибкости или полиуретан для высокой износостойкости и химической стойкости.
5. Поддерживает ли STA изготовление на заказ?
Да, мы предоставляем услуги OEM и ODM-кастомизации, включая цвет кабеля, длину, дизайн литья и печать логотипа.
