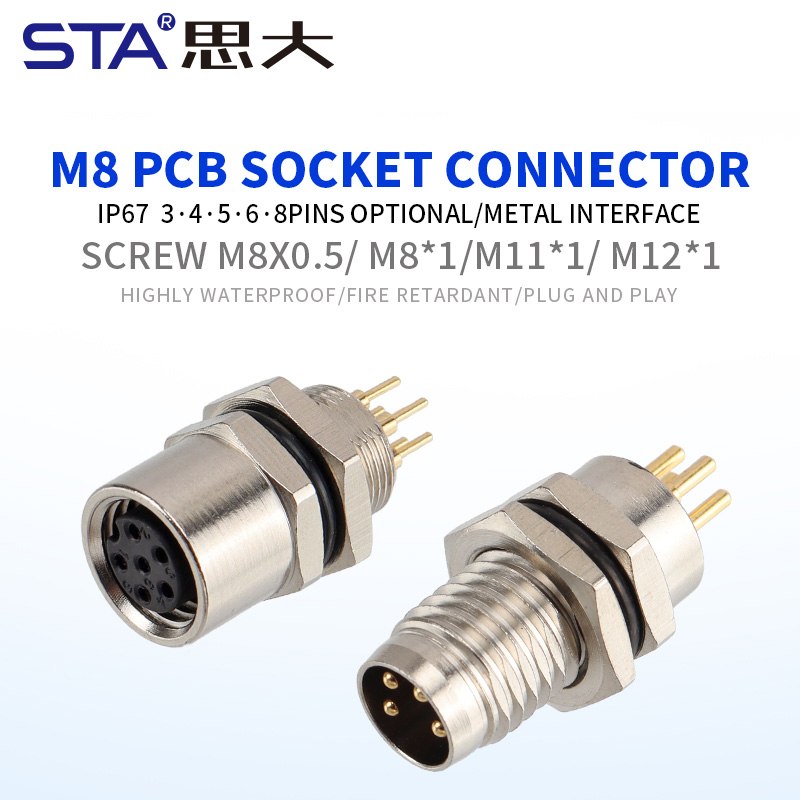

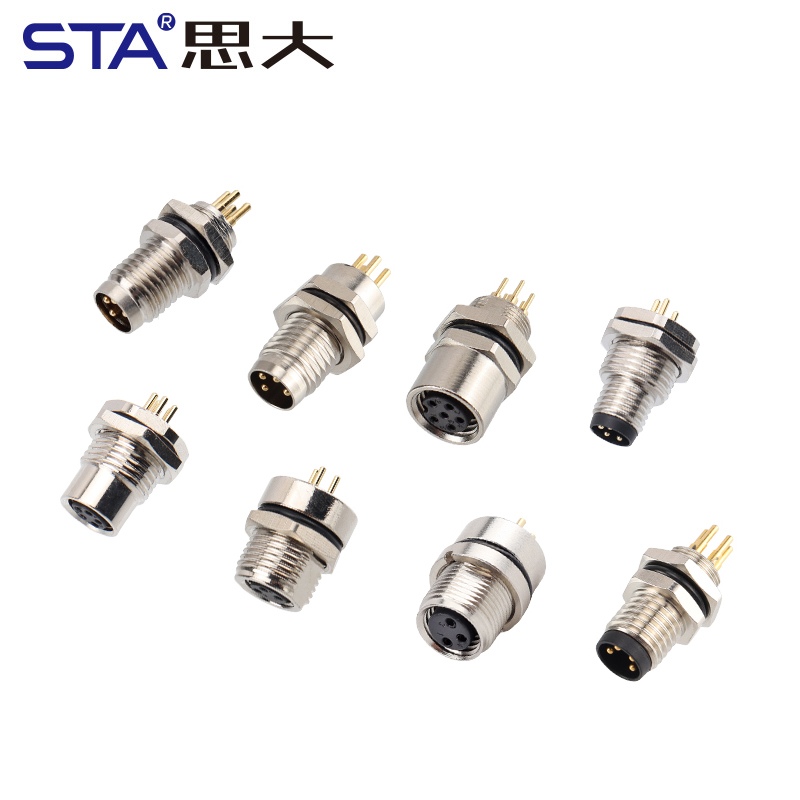

Разъём STA M8 для печатного монтажа предназначен для надёжных соединений на уровне плат в системах промышленной автоматизации, датчиков и связи. Он доступен в двух исполнениях: «папа» и «мама» с возможностью монтажа спереди и сзади, поддерживает 3, 4, 5, 6 и 8 контактов для удовлетворения различных требований к конструкции. Разъём оснащён металлическим креплением (винт M8x0,5 / M8x1 / M11x1 / M12x1) для надёжной фиксации, обеспечивая водонепроницаемость IP67 и отличную устойчивость к вибрации. Контакты из позолоченной латуни или фосфористой меди обеспечивают стабильные электрические характеристики и длительный срок службы. Полностью соответствует стандартам IEC 61076-2-104 и RoHS/CE/UL.
Ключевые слова: разъём M8 для печатных плат, гнездо для монтажа спереди, гнездо для монтажа сзади, металлический штекер интерфейса, водонепроницаемый разъём для плат IP67, разъём для промышленной автоматизации.
1. Универсальная конструкция с креплением спереди и сзади
Предлагает гибкие варианты монтажа для печатных плат, подходит для систем с ограниченным пространством или для встраиваемых систем.
2. Металлический резьбовой интерфейс для надежной фиксации

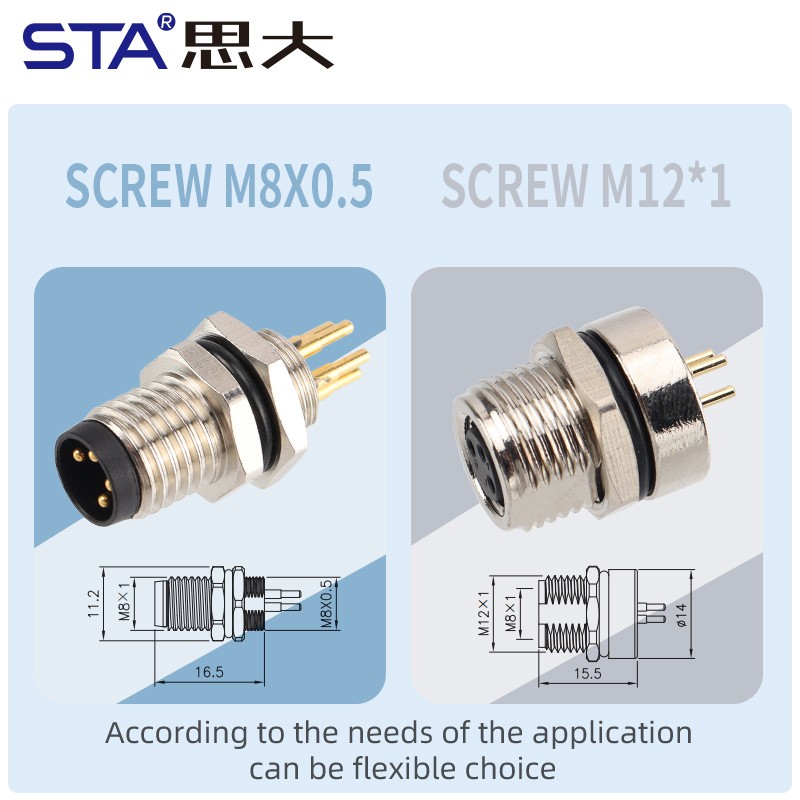

Доступны с резьбой M8x0,5 / M8x1 / M11x1 / M12x1, что обеспечивает прочную механическую фиксацию и надежную виброустойчивость.
3. Отличные электрические характеристики

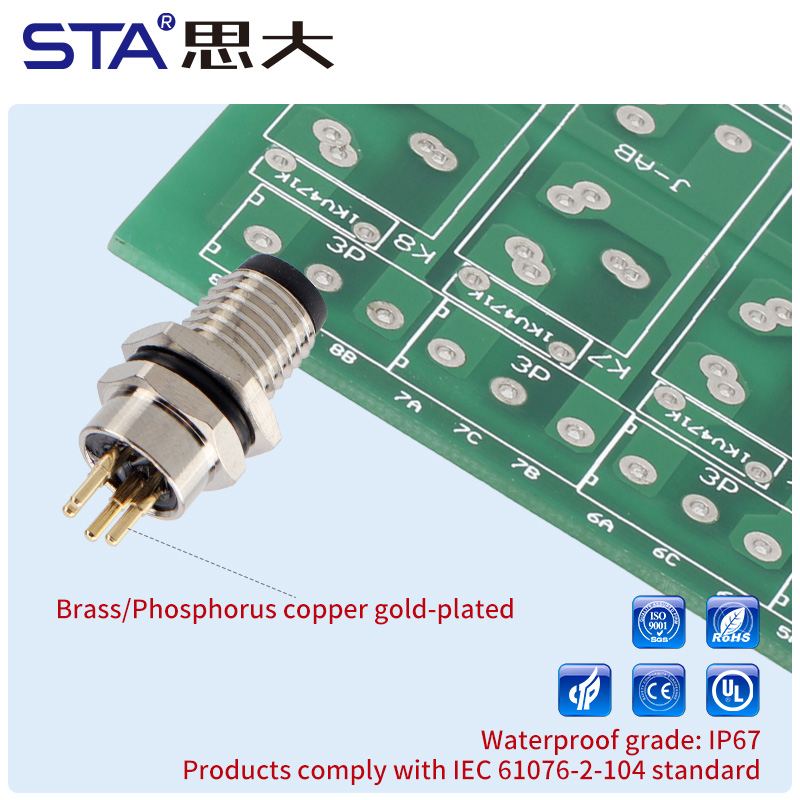

Позолоченные контакты из латуни или фосфористой меди обеспечивают превосходную проводимость и коррозионную стойкость при низком контактном сопротивлении (≤5 мОм).
4. Водонепроницаемая и огнестойкая конструкция IP67
Защищенный эпоксидной смолой и резиной, этот разъем обеспечивает высокий уровень водонепроницаемости, пыленепроницаемости и огнестойкости.
5. Соответствие стандартам и долговечность
Соответствует стандартам IEC 61076-2-104, CE, UL и RoHS, обеспечивая долговременную надежность с ≥500 циклами соединения.
| Артикул | Характеристики |
| Тип разъёма | Разъём M8 для монтажа на печатную плату (спереди/сзади) |
| Количество контактов | 3/4/5/6/8 контактов |
| Пол | Мама/Мама |
| Тип крепления | Спереди/сзади |
| Тип резьбы | M8x0,5/M8x1/M11x1/M12x1 |
| Материал корпуса | Никелированная латунь/никелированный цинковый сплав |
| Материал контактов | Латунь/фосфорная медь, позолота |
| Материал изолятора | PA66 |
| Материал герметика | Эпоксидная смола/Резина |
| Номинальное напряжение | 60 В переменного/постоянного тока |
| Номинальный ток | 1–3 А (в зависимости от количества контактов) |
| Сопротивление контактов | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
| Долговечность | ≥500 циклов соединения |
| Рабочая температура | -25°C ~ +85°C |
| Водонепроницаемость | IP67 |
| Соответствие стандартам | IEC 61076-2-104/CE/UL/RoHS |
Сенсорные модули: Компактный и надежный интерфейс для промышленных и экологических датчиков.
Системы автоматизации: Подключение контроллеров и устройств ввода/вывода к печатным платам.
Измерительные приборы: Обеспечивают стабильную передачу сигнала в оборудовании сбора данных.
Коммуникационные модули: Водонепроницаемое соединение для встраиваемых и наружных коммуникационных плат.
Промышленное оборудование управления: Идеально подходит для интерфейсов печатных плат, требующих прочной и герметичной конструкции.
В1: В чём разница между разъемами M8 для печатных плат с передним и задним креплением?
A1: Разъёмы с передним креплением крепятся к внешней панели, а разъемы с задним креплением устанавливаются изнутри корпуса, что обеспечивает гибкость в проектировании.
В2: Какие размеры резьбы доступны?
A2: Доступны варианты с резьбой M8x0,5, M8x1, M11x1 и M12x1 для различных требований к промышленным интерфейсам.
В3: Водонепроницаем ли этот разъем?
A3: Да. Он имеет степень защиты IP67 и подходит для использования во влажной среде или на открытом воздухе.
В4: Можно ли изменить количество и покрытие контактов?
A4: Да. Доступны от 3 до 8 контактов с позолоченными контактами для высокой проводимости и коррозионной стойкости.
В5: Каким сертификатам соответствует данный продукт?
A5: Разъём соответствует стандартам IEC 61076-2-104, CE, UL и RoHS.
