Просмотры:0 Автор:STA Connector Время публикации: 2026-02-19 Происхождение:Работает

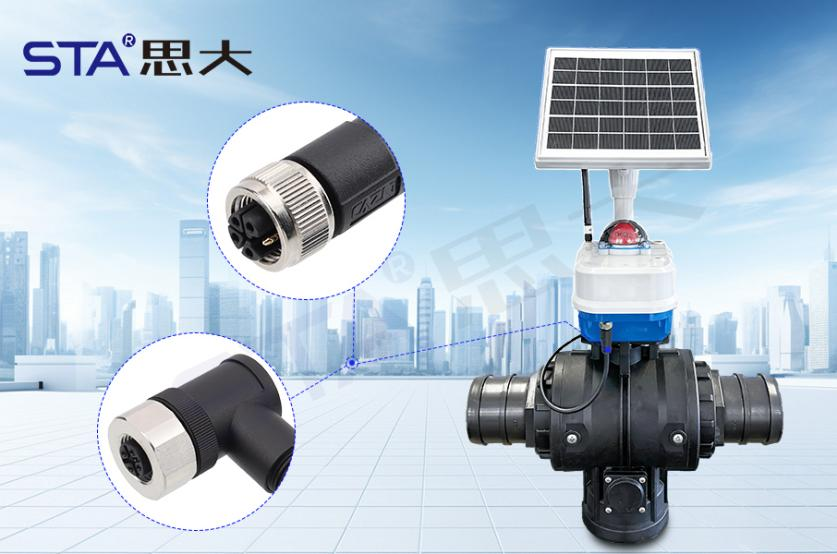

Современные интеллектуальные клапаны объединяют в себе функции ПЛК, датчика потока и исполнительного механизма. В условиях российских промышленных предприятий (перепады температур, высокая влажность, вибрация оборудования) разъем M12 становится ключевым звеном, обеспечивающим бесперебойную работу системы.
M12 4-контактный (A-кодировка): Оптимален для базовых электромагнитных клапанов. Поддерживает ток до 4А и напряжение 250В, чего достаточно для питания и передачи одного дискретного сигнала.
M12 5-контактный (A-кодировка): Рекомендуется для клапанов с расширенной диагностикой. Пятый контакт позволяет передавать аналоговый сигнал (4–20 мА) для мониторинга текущего положения затвора или давления в реальном времени.
M12 8-контактный (X-кодировка): Необходим для систем с поддержкой Industrial Ethernet. Данная конфигурация исключает перекрестные помехи и гарантирует высокую скорость передачи данных в сетях автоматизации.
| Характеристика / Модель | M12 4-контактный (A) | M12 5-контактный (A) | M12 8-контактный (X) |
|---|---|---|---|
| Назначение | Базовое питание/сигнал | Сигнал и обратная связь | Industrial Ethernet / IIoT |
| Номинальный ток | 4A | 4A | 0.5A |
| Номинальное напряжение | 250В AC/DC | 60В AC/DC | 50В AC/DC |
| Скорость данных | Низкая / Сигнальная | Низкая / Аналоговая | До 10 Гбит/с |
| Класс защиты | IP67 / IP68 | IP67 / IP68 | IP67 / IP68 |
| Материал корпуса | Никелированная латунь | Никелированная латунь | Никелированная латунь |
| Покрытие контактов | Позолота | Позолота | Позолота |
| Стандарт | IEC 61076-2-101 | IEC 61076-2-101 | IEC 61076-2-109 |
Защита от коррозии: Позолоченные контакты выдерживают 48 часов в солевом тумане, что критично для объектов водоподготовки и химических производств.
Механическая прочность: Корпус из никелированной латуни обеспечивает защиту от вибраций и случайных ударов. Класс защиты IP67 гарантирует полную герметичность.
Сертификация: Наши разъемы соответствуют стандартам IEC 61076-2-101, а также имеют сертификаты UL, VDE и TUV, что упрощает сертификацию готового изделия для международных рынков.
Мы понимаем, что каждый проект уникален. STA предлагает услуги по изготовлению кабельных сборок M12 по индивидуальным спецификациям заказчика, включая различную длину кабеля и типы оболочки (PUR/PVC).
