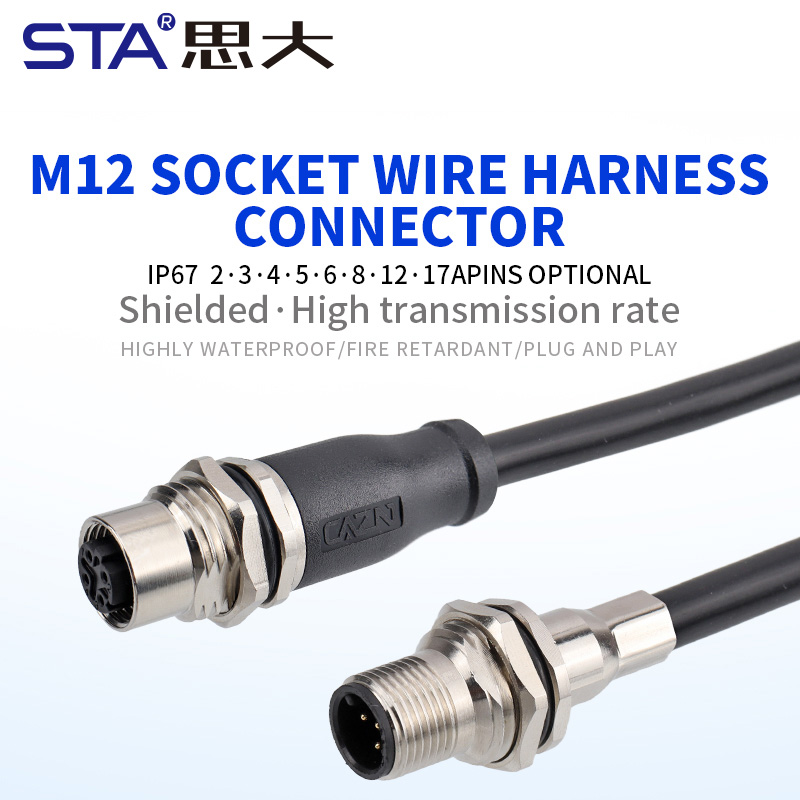

1. Надёжная конструкция для промышленных условий
Разъём M12 с экранируемым кабелем, литым корпусом и защитой IP67 обеспечивает устойчивость к влаге, ударным нагрузкам, электропомехам и вибрациям. Подходит для датчиков, приводов, контроллеров и сетевых систем.
2. Высокая передача данных и стабильный сигнал
Экранированная конструкция и высококачественные проводники предотвращают потери сигнала, повышают надёжность связи и соответствуют требованиям промышленной автоматизации, робототехники и измерительных систем.
3. Универсальная совместимость с оборудованием

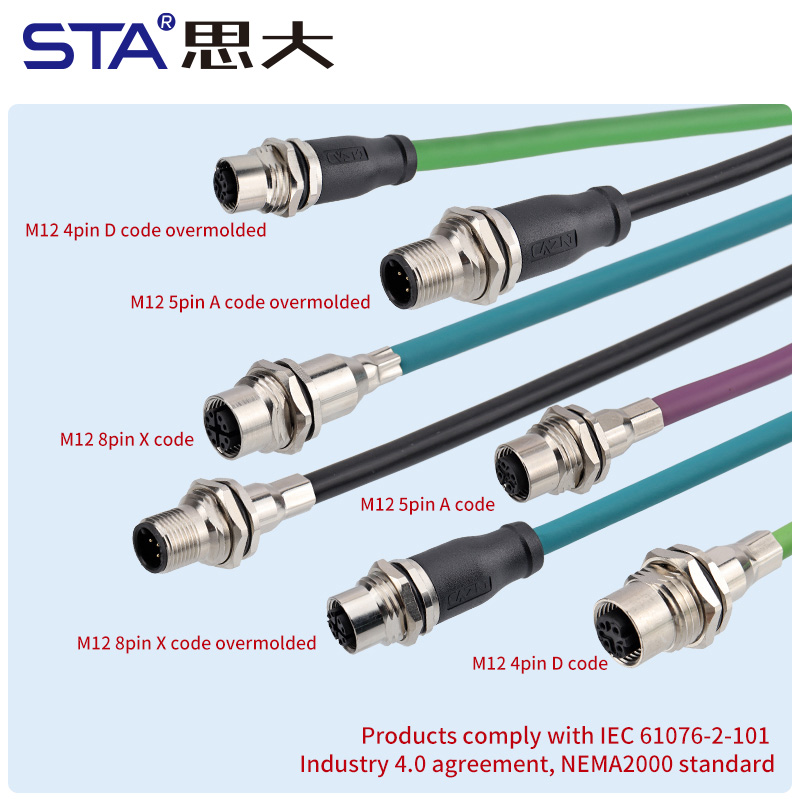

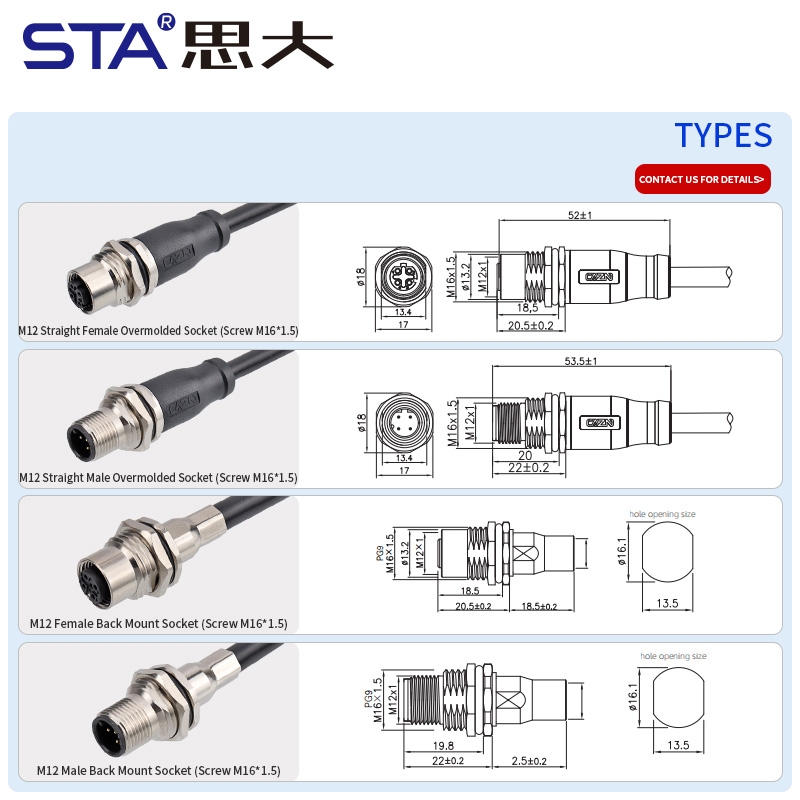

Разъём поддерживает конфигурации 2–17 пин, A/B/D-кодировку, кабели PVC/TPU и тип крепления M16×1.5. Это обеспечивает интеграцию с широким спектром промышленных контроллеров и сетей.

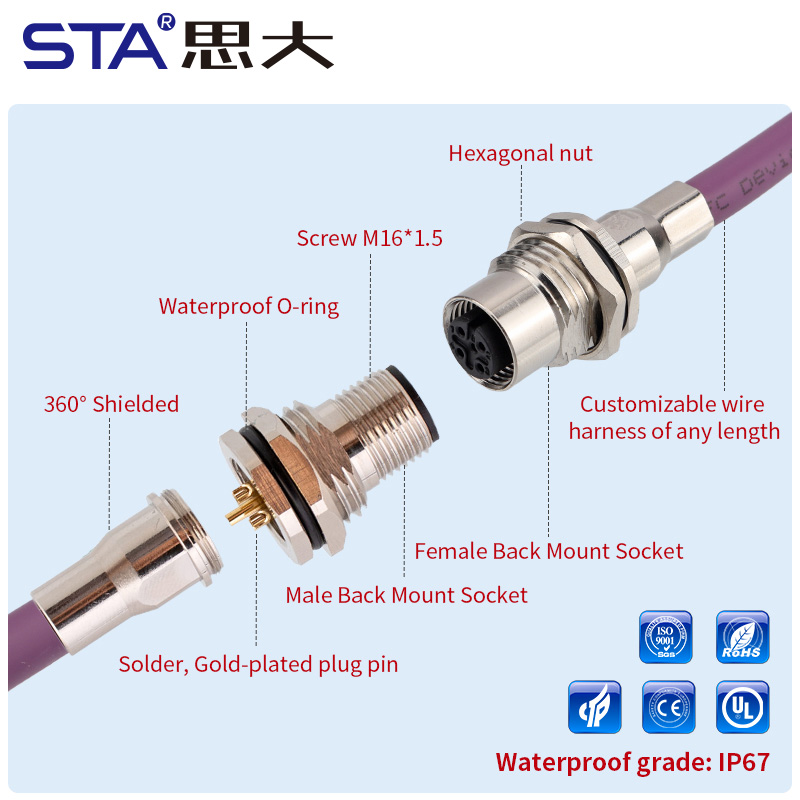

4. Простая и безопасная установка
Литая конструкция с фиксирующими элементами гарантирует быструю установку, устойчивое соединение и минимальный риск потери контакта. Подходит для датчиков тока, IO-Link, Ethernet и питания.
5. Долговечность и защита от внешних факторов
Материалы высокой прочности, экранированный кабель, IP67 и стойкость к температурам делают разъём идеальным для наружных систем, станков, конвейеров, роботизированных линий и распределительных модулей.

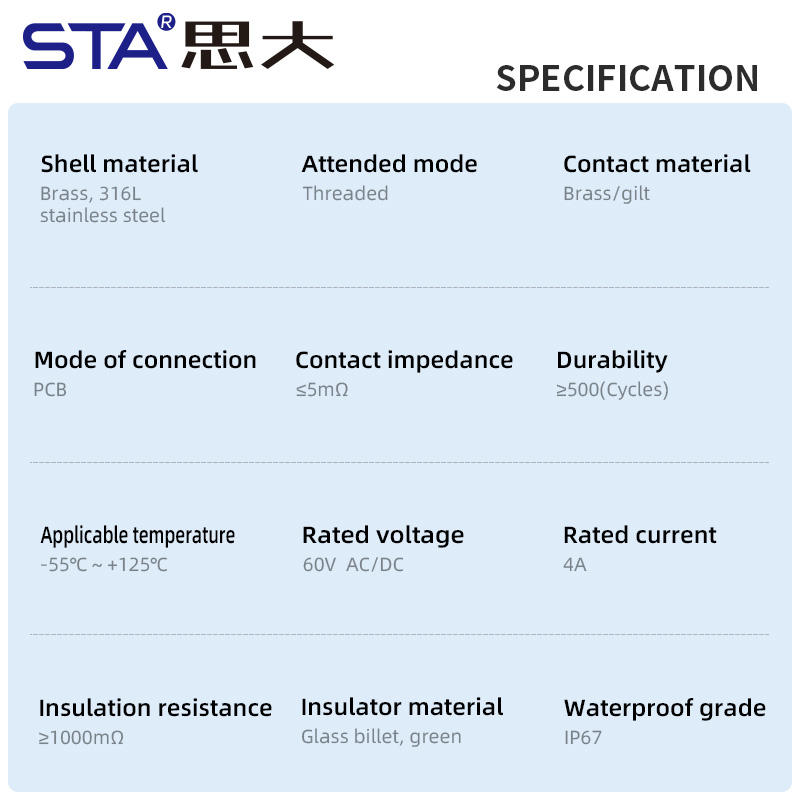

| Параметр | Технические характеристики |
| Тип разъёма | M12 экранируемый кабельный разъём |
| Количество контактов | 2 / 3 / 4 / 5 / 6 / 8 / 12 / 17 Число контактов |
| Материал корпуса | Латунь никелированная / цинковый сплав |
| Ток нагрузки | 1.5A / 2A / 4
|
| Материал изоляции | PA66, термостойкий инженерный пластик |
| Материал проводов | Медные многожильные провода |
| Номинальное напряжение | 250 В AC/DC (в зависимости от полюсности) |
| Степень водонепроницаемости | IP67 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Датчики и исполнительные механизмы в системах промышленной автоматизации
Подключение распределительных модулей, IO-Link и контроллеров
Машиностроение, конвейеры, робототехника, автоматические линии
Сетевые соединения Ethernet, передача сигналов и данных
Наружные системы мониторинга, питание и сигнализация в условиях вибраций и влаги
1. Подходит ли разъём M12 для уличных условий?
Да, благодаря IP67 и экранировке разъём стабильно работает под дождём, пылью и вибрацией.
2. Можно ли заказать кабель другой длины?
Да, STA Connector производит любые длины по запросу — от 0.3 м до 20 м.
3. Поддерживает ли разъём промышленный Ethernet?
Да, конфигурации с D-кодировкой поддерживают Ethernet 100 Мбит.
4. Можно ли использовать разъём для датчиков постоянного тока?
Да, подходит для питания 24V DC, сигналов датчиков и управляющих цепей.
5. Есть ли экранированная и неэкранированная версии?
Да, доступны оба варианта, а также PVC и TPU кабели.
