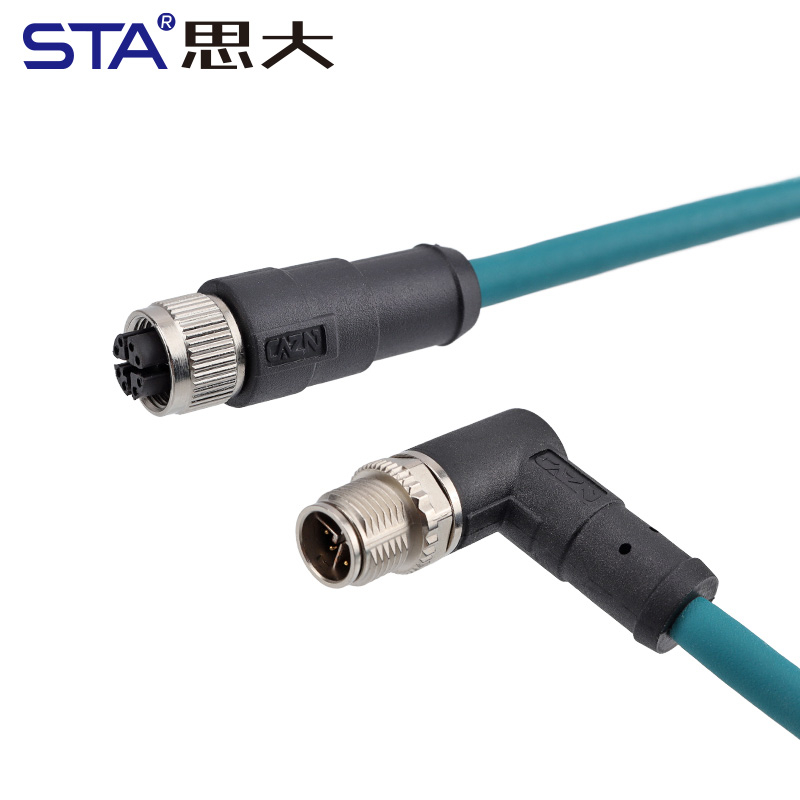

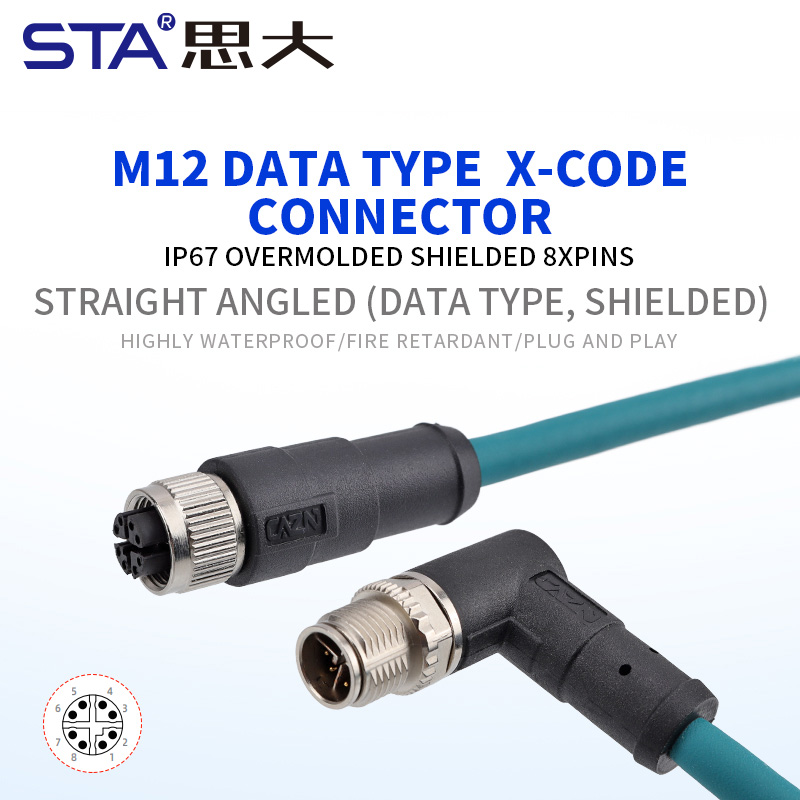

Экранированный 8-контактный литой соединитель M12 X-кодировка IP67

Разъём M12 X-код IP67 литой соединитель предназначен для высокоскоростной передачи данных и питания в промышленных сетях. Версия на 8 контактов, экранированная/неэкранированная конструкция, ток до 6A, кабели 26–24 AWG, корпус из PA+GF/TPU, литьё из PVC/TPU и возможность изготовления жгутов нужной длины делают его универсальным сетевым решением.

Модель:
M12 X Code Overmolded Plug

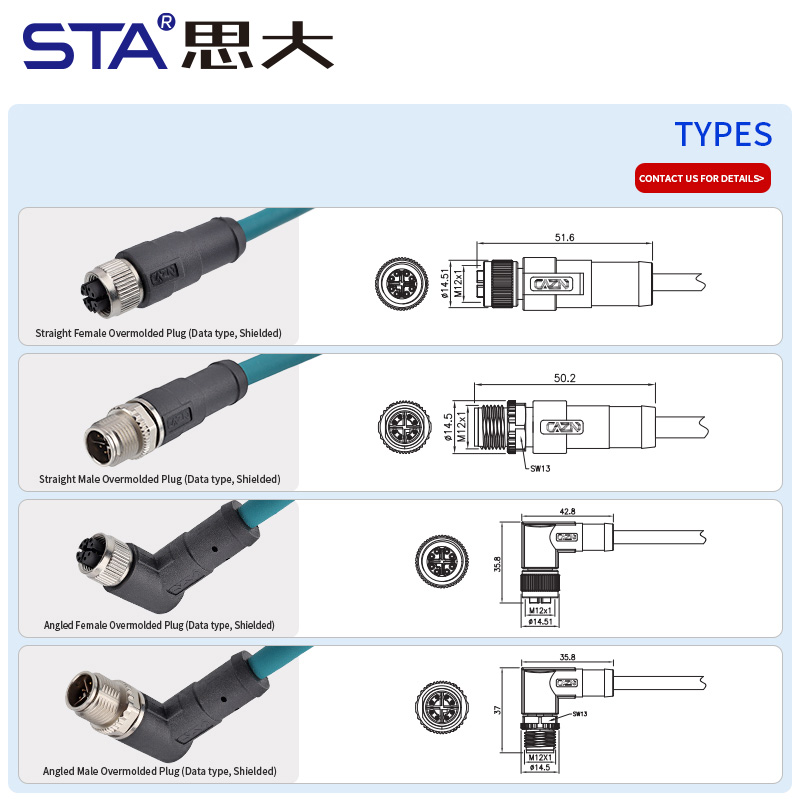

Тип разъёма :	M12 X-код Прямой ВИЛКА (Male) Overmolded, 8 Pin, Shielded M12 X-код Прямая РОЗЕТКА (Female) Overmolded, 8 Pin, Shielded M12 X-код Угловая ВИЛКА (Male) 90° Overmolded, 8 Pin M12 X-код Угловая РОЗЕТКА (Female) 90° Overmolded, 8 Pin
Длина кабеля:	1M 2M индивидуальные размеры
Контакты / Кодировка(Pins)：:	8 контактов (X-кодировка)
SKU:
штат:

Количество:



Запрос цены Добавить в корзину

Описание Продукта

Преимущества продукта

1. Высокоскоростная передача данных с X-кодировкой

Разъём M12 X-код обеспечивает стабильную работу сетей Ethernet и Industry 4.0 благодаря надёжному экранированию, оптимальному разделению пар и конструкции Overmolded, устойчивая к вибрациям и внешним воздействиям.

2. IP67 защита для harsh-environment

Герметичность IP67 гарантирует работу разъёма M12 X-код в условиях пыли, влаги, масла и вибраций, что делает его идеальным выбором для промышленных автоматизированных систем и наружных установок.

3. Литой корпус PVC/TPU для повышенной долговечности

Overmolded конструкция из PVC/TPU улучшает стойкость кабеля, обеспечивает защиту от изгибов, ударов и механических нагрузок, повышая срок службы промышленного data-connector M12 X-код.

4. Экранированная конструкция для защиты сигнала

Доступны версии Shielded/Unshielded. Экранирование снижает электромагнитные помехи и обеспечивает стабильную передачу данных в сетях Ethernet, Profinet, DeviceNet и других системах.

5. Индивидуальное изготовление кабельных сборок

Кабельные жгуты любой длины, выбор материала оболочки, варианты прямых и угловых Overmolded разъёмов M12 X-код позволяют интегрировать продукт в любые промышленные конфигурации.

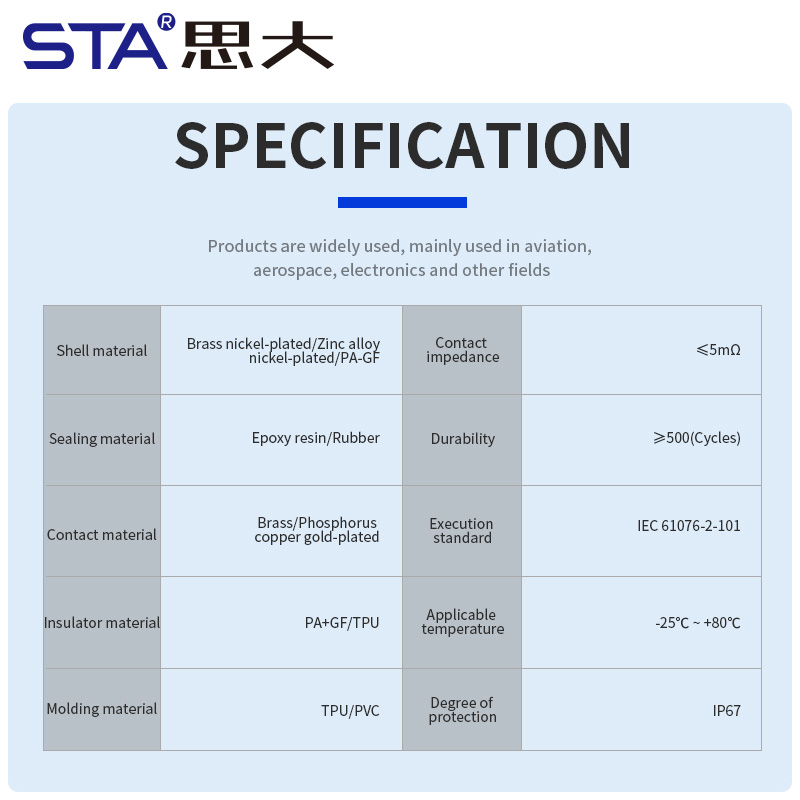

Параметр	Технические характеристики
Тип разъёма	Разъём M12 X-код IP67 литой соединитель
Количество контактов	8 Pins Число контактов
Исполнение	Прямой / Угловой
Пол	Папа / Мама
Передача данных	Ethernet / Profinet / 10Gbit/s
Номинальный ток	До 0.5A (зависит от полюсности)
Номинальное напряжение	60V AC / 50V DC (в зависимости от полюсности)
Длина	1 м / 2 м / 5 м / индивидуально
Сечение проводников	26-24 AWG / 0.14-0.25mm²
Рабочая температура	-40°C...+105°C
Экран	Экранированный / Неэкранированный
Сопротивление контакта	≤5 мОм
Сопротивление изоляции	≥100 МОм

Применение продукта

1. Промышленные сети Ethernet
Используется в высокоскоростных линиях передачи данных с разъёмами M12 X-code Ethernet для автоматизации и роботизации.
2. Оборудование Industry 4.0
Подходит для датчиков, контроллеров, сетевых модулей и интеллектуальных систем сбора данных.
3. Автоматизированные производственные линии
Подключение модулей PLC, IO-станций и распределительных блоков с защищёнными data-connectors M12.
4. Машиностроение и робототехника
Экранированный разъём предотвращает помехи в кабелях управления и передачи данных.
5. Транспорт и логистика
Используется в AGV, AMR, конвейерах, сканерах и системах мониторинга движения.
