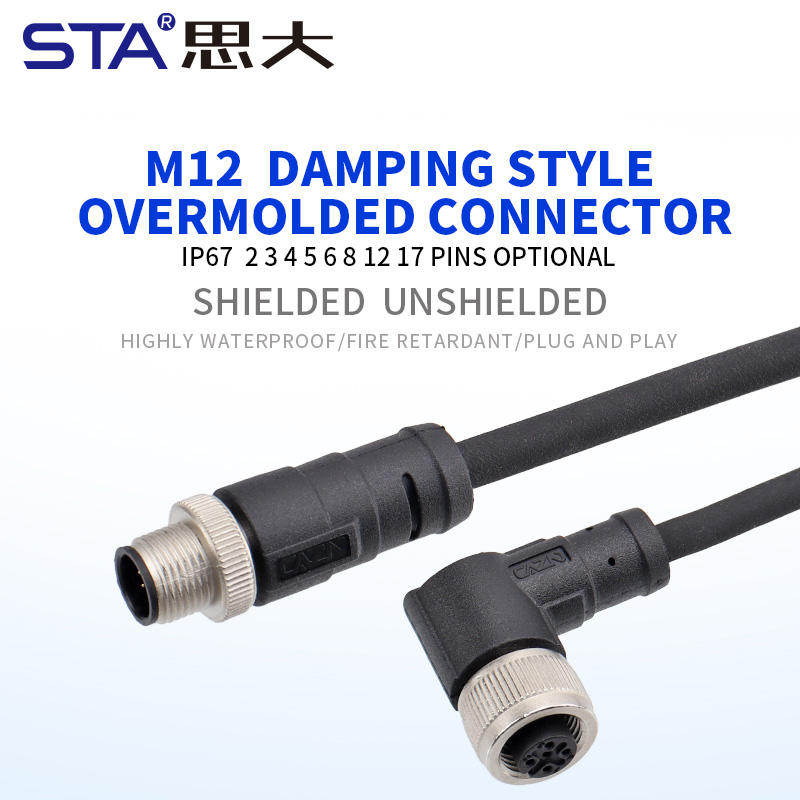

1) Усиленная защита кабеля — демпферная конструкция
Специальная демпферная зона снижает натяжение кабеля, предотвращает перелом жил и увеличивает срок службы.

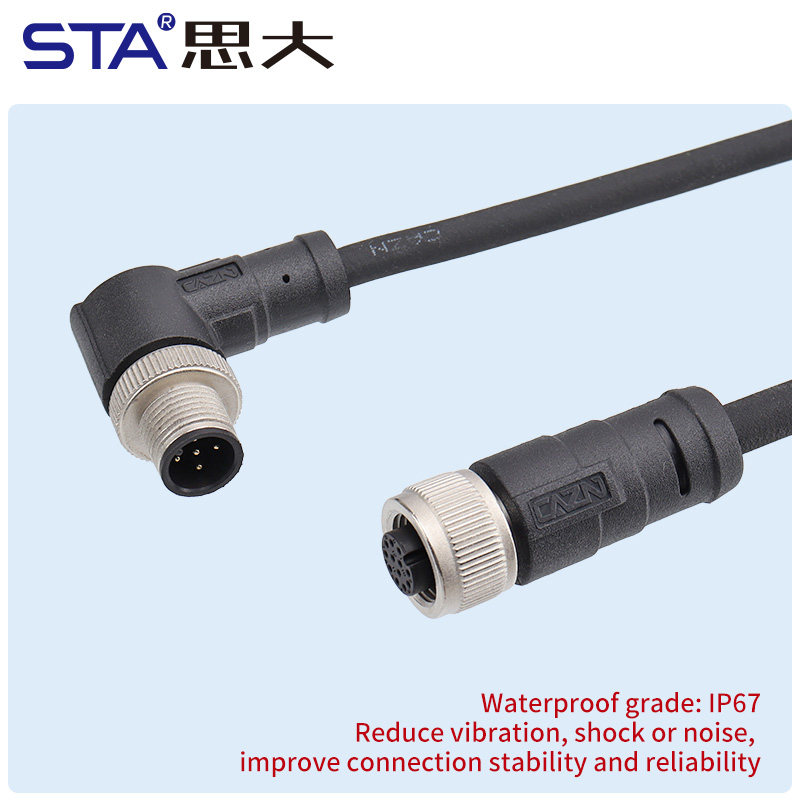

2) Полная герметизация IP67
Надёжная работа под дождём, в пыли, вибрациях и на производственных линиях.
3) PVC или TPU кабель на выбор
PVC — экономичное решение для стандартных задач;
TPU — высокая гибкость, стойкость к маслам и истиранию.
4) Экранированные и неэкранированные варианты
Экранированные версии обеспечивают защиту от ЭМП и высокую стабильность сигнала.
5) Широкий выбор форм-факторов и пинов
Прямой/угловой, Male/Female, 2/3/4/5/6/8/12/17 pin — подходят для всех типов датчиков, модулей и автоматизированных систем.

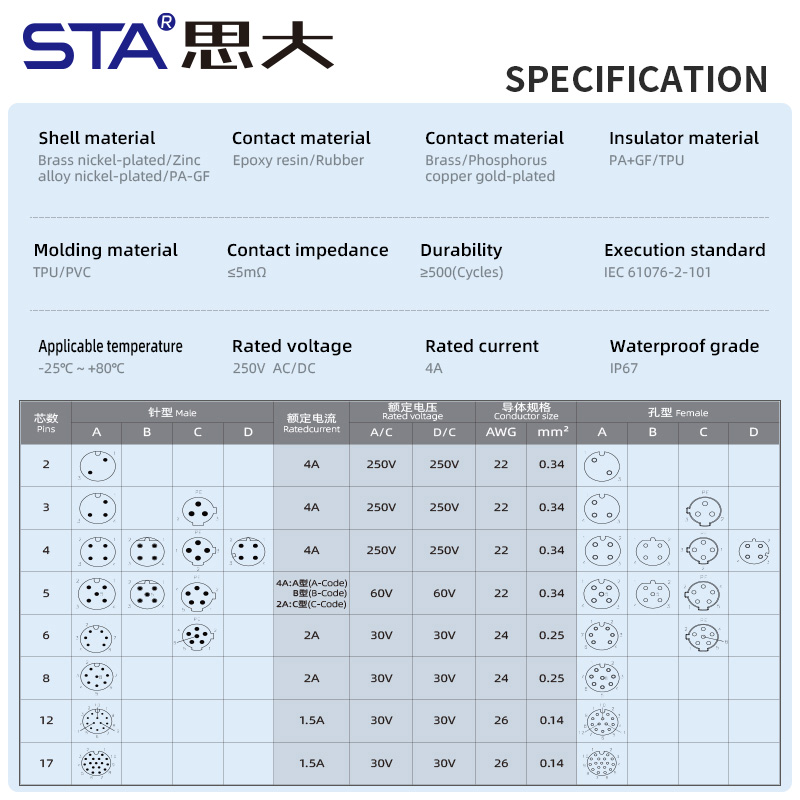

| Параметр | Технические характеристики |
| Тип разъёма | M12 литой кабельный разъём (Overmolded) |
| Количество контактов | 2 / 3 / 4 / 5 / 6 / 8 / 12 / 17 Число контактов |

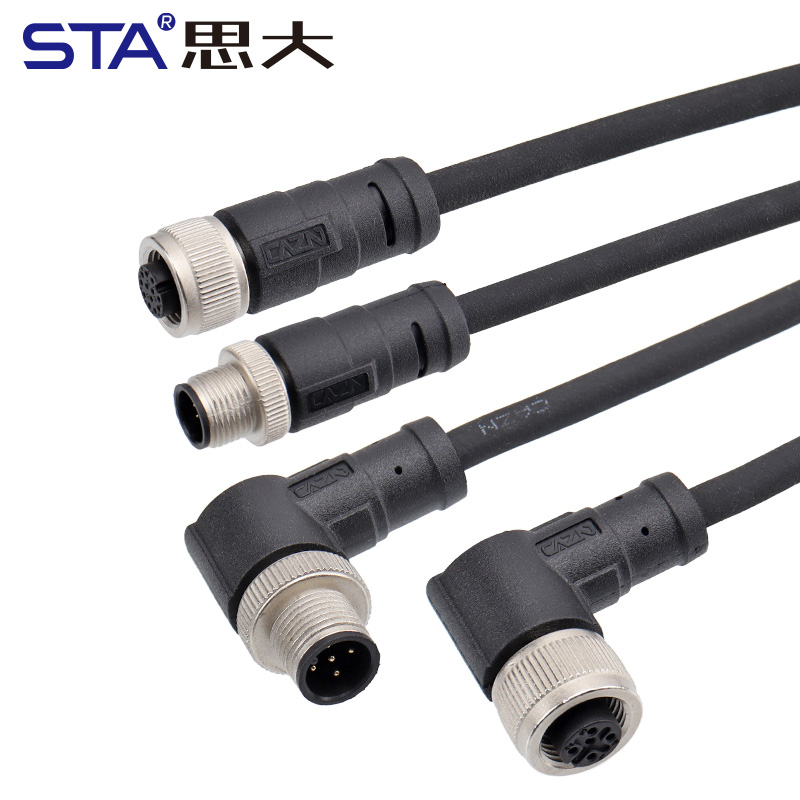

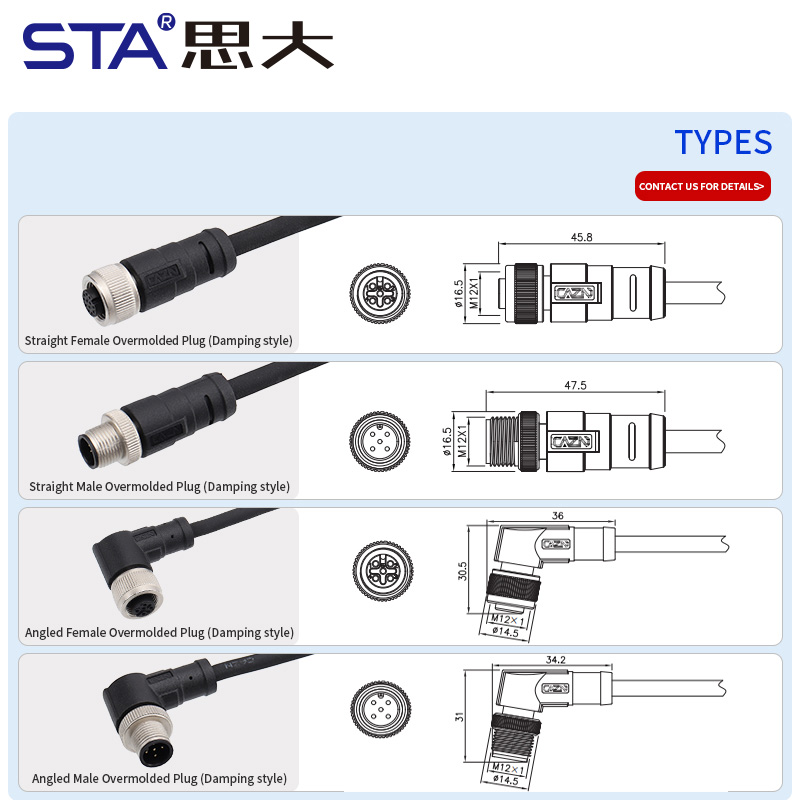

| Конфигурация | Прямой (Straight) / Угловой (Right Angled) |
| Тип соединения | Разъёмы типа «папа»/«гнездо» |
| Материал изоляции | PA66, термостойкий инженерный пластик |
Экранирование | Экранированный / Неэкранированный
|
| Номинальное напряжение | 250 В AC/DC (в зависимости от полюсности) |
| Степень водонепроницаемости | IP67 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Разъёмы M12 широко используются в промышленной автоматизации, включая:
датчики и исполнительные механизмы
системы контроля и сбора данных
промышленная робототехника
оборудование для упаковки и маркировки
измерительные приборы
транспортные и логистические системы
линии производства и сборочные конвейеры
оборудование Industry 4.0 и «умные» фабрики
1. Что такое «разъём с демпфером»?
Это конструкция с дополнительной эластичной вставкой, уменьшающей нагрузку на кабель и защищающей его от повторяющихся изгибов и вибраций.
2. Можно ли изменить длину кабеля?
Да. Длина кабеля PVC или TPU изготавливается под заказ — от 0,3 м до 20 м.
3. Какие версии доступны — экранированные или нет?
Обе. Экранированные версии рекомендуются для мест с сильными электромагнитными помехами.
4. Совместимы ли разъёмы с промышленными датчиками?
Да. Полностью соответствуют IEC 61076-2-101 и подходят для большинства датчиков, камер и контроллеров.
5. Можно ли использовать этот разъём на улице?
Благодаря IP67 и прочному литому корпусу разъём подходит для внешних установок и влажных условий.
