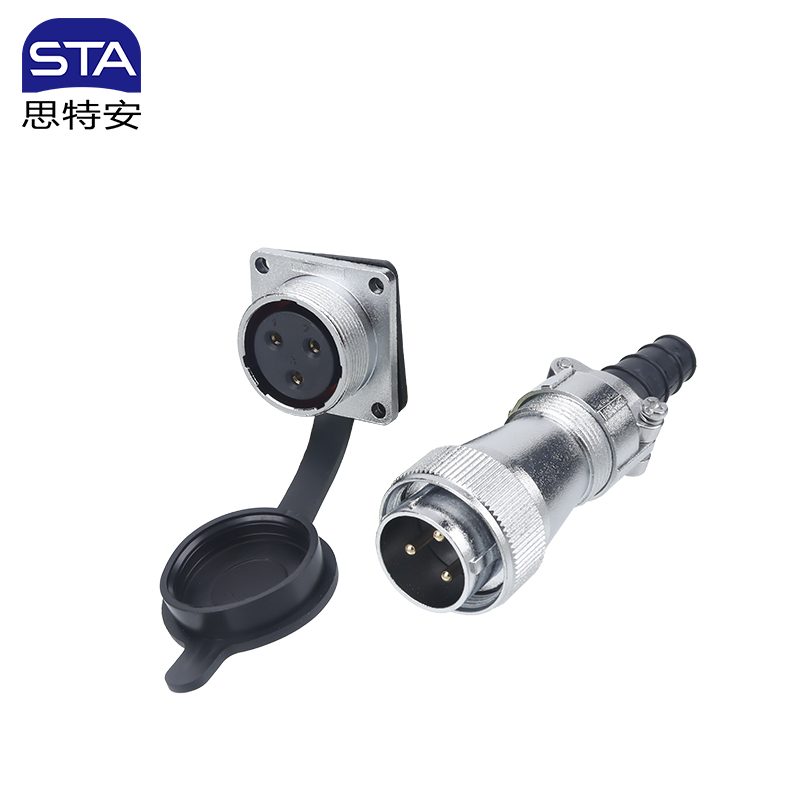

Высокая плотность контактов: Предлагая до 19 контактов в одном компактном круглом корпусе, разъем SD24 идеально подходит для приложений, требующих передачи множества сигналов и линий питания через единый интерфейс.

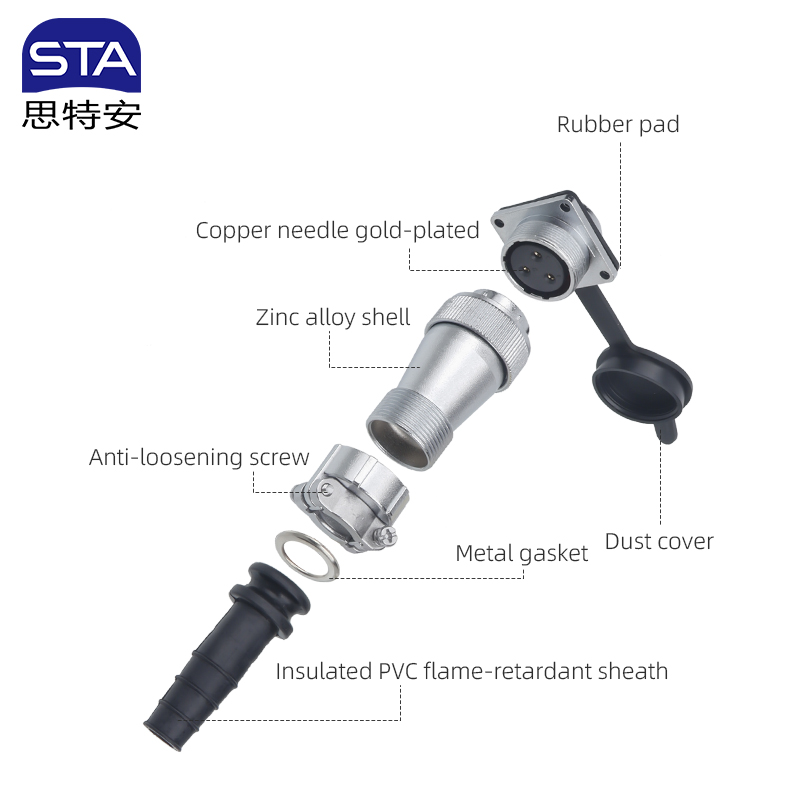

Улучшенная прочность и герметичность: Точно обработанный хромированный корпус из цинкового сплава обеспечивает превосходную физическую защиту и класс водонепроницаемости IP65, устойчивый к ударам, пыли и струям воды.
Термостойкость: Использование изоляции из термопластика PPS обеспечивает стабильность работы при температурах до 260°C, что крайне важно для надежности оборудования в сложных термических условиях эксплуатации.
Надежное и безопасное сопряжение: Механизм резьбовой блокировки предотвращает случайное отсоединение из-за вибрации или натяжения кабеля, обеспечивая непрерывность работы систем автоматизации и управления.

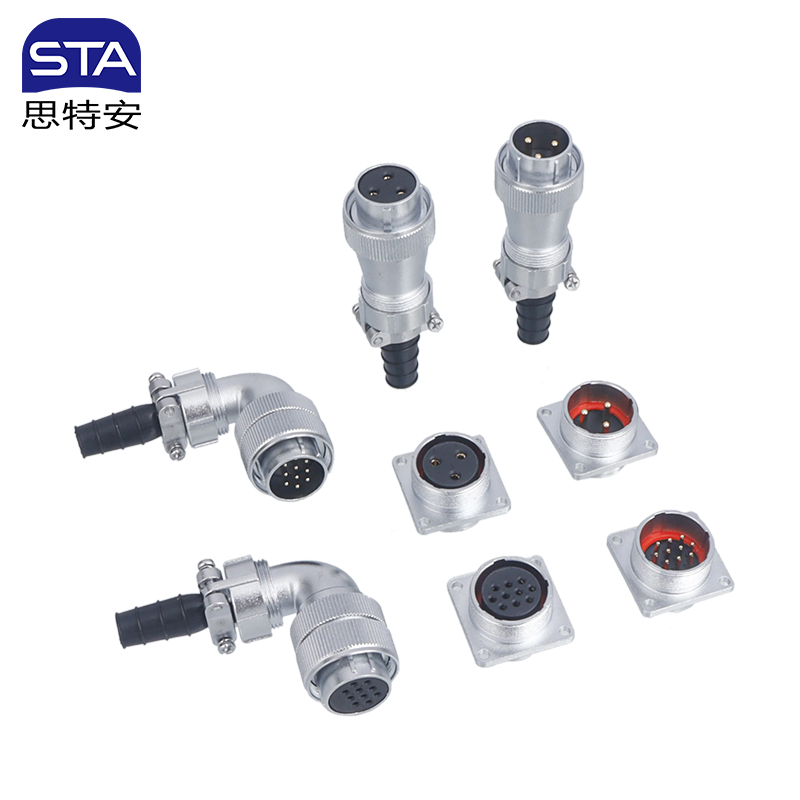

Универсальные варианты монтажа: Доступны конфигурации прямого штекера, угловой розетки и розетки с квадратным фланцем для монтажа на панель, что обеспечивает гибкость интеграции в шкафы управления и полевое оборудование.
| Характеристика | Спецификация |
| Серия продукта | Металлический промышленный электрический соединитель SD20 |
| Механизм фиксации | Резьбовой (Винтовой замок) |
| Количество контактов | 2,3,4,9,10,12,19 Число контактов |
| Материал корпуса | Термопластик PA66/PA6 (V-0) |
| Степень защиты | IP65 (стандарт) / IP67 (опция) |
| Материал корпуса | Цинковый сплав (никелированный) + PBT |
| Материал изолятора | Термопластик PPS (Термостойкость 260℃) |
| Сопротивление изоляции | ≥2000 мОм (MΩ) |
| Номинальный ток (A) | 5A / 10A / 25A |
| Механический ресурс | ≥500 циклов |
| Рабочая температура | -30°C ~ +85°C |

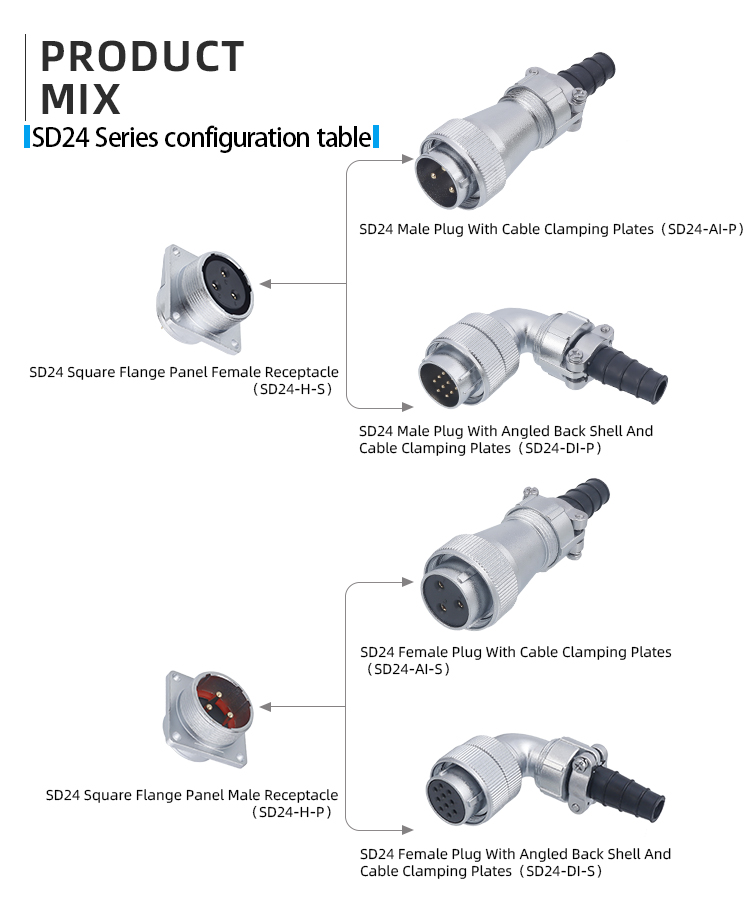

| Схема соединителя | |

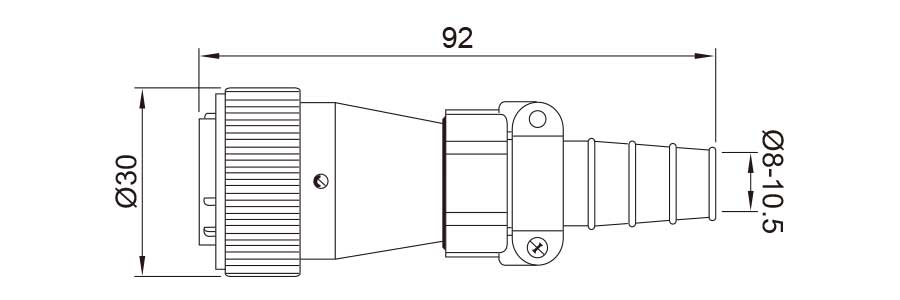

| Штекер с кабельным зажимом (пластинами) | Гнездо с кабельным зажимом (пластинами) |
 | |

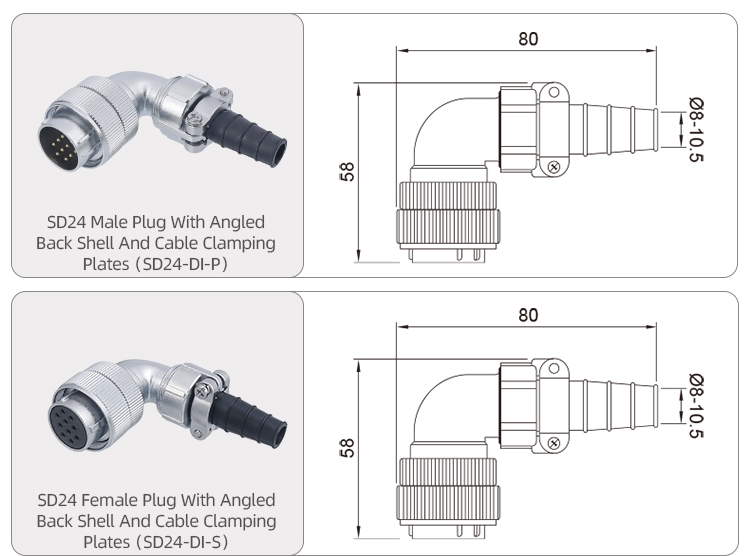

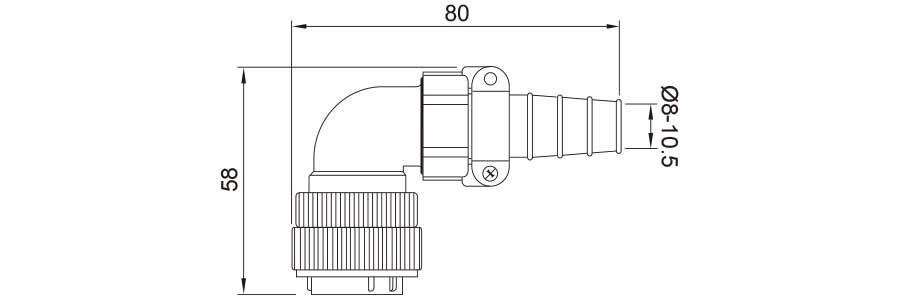

| Угловой штекер с задним корпусом и кабельным зажимом | Угловое гнездо с задним корпусом и кабельным зажимом |
 | |

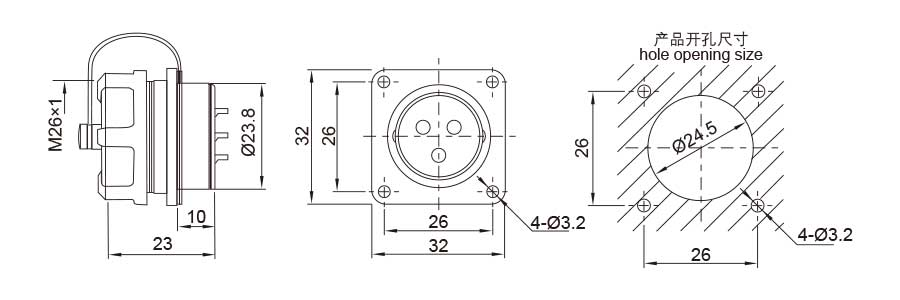

| Штекер с квадратным фланцем | Гнездо с квадратным фланцем |
 | |
| Булавки | 2 | 3 | 4 | 9 | 10 | 12 | 12B | 19 |
Вид спереди |  |  |  |  |  |  |  |  |
| Номинальный ток | 25 | 25 | 25 | 5×5 25×4 | 10 | 10 | 5×9 30×3 | 5 |
Диаметр контакта | φ2.5×2 | φ2.5×3 | φ2.5×4 | φ1×5 φ2.5×4 | φ1.5×10 | φ1.5×12 | φ1×9 φ3×3 | φ1×19 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 400 |
Выдерживаемое напряжение (переменного напряжения) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 |
Контактное сопротивление | 1 | 1 | 1 | 5×5 1×4 | 2.5 | 2.5 | 5×9 1×3 | 5 |
Контактное сопротивление | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
| Сечение проволоки (мм⊃2;/AWG) | ≤4/11 | ≤4/11 | ≤4/11 | ≤0.75/18 ≤4/11 | ≤2/14 | ≤2/14 | ≤0.75/18 ≤4/11 | ≤0.75/18 |
Станки с ЧПУ: Подключение датчиков и двигателей в системах металлообработки.
Наружные LED экраны: Обеспечение питания и передачи видеосигнала под дождем.
Медицинская техника: Надежные интерфейсы для диагностического оборудования.
Транспорт: Электроника для железнодорожного и специального автотранспорта.
Робототехника: Коммутация узлов в автоматизированных сборочных линиях.
В: В чем основное отличие SD24 от серии SD20?
О: SD24 имеет больший размер корпуса, и предлагает более высокую плотность контактов, включая конфигурации на 10, 12 и 19 контактов.
В: Достаточен ли класс защиты IP65 для полного погружения в воду?
О: IP65 защищает от пыли и струй воды. Он не предназначен для постоянного погружения. Для подводных применений рекомендуем наши продукты с рейтингом IP67 или IP68.
В: Могу ли я использовать угловую розетку для монтажа на панель?
О: Угловой разъем предназначен для соединения кабелей или управления направлением кабеля. Для монтажа на панель используйте специальную версию с квадратным фланцем.
