E-DB37 Waterproof Socket
| Число контактов: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Надёжная защита IP67
Герметичная конструкция обеспечивает устойчивость D-SUB разъёма к воде, пыли и агрессивной промышленной среде, гарантируя стабильную работу оборудования.
Комбинированные сигнальные контакты
Поддержка конфигураций 8W8, 13W6, 21W4, 25W3 и 27W2 позволяет гибко передавать сигналы различной мощности через один IP67 D-SUB разъём.

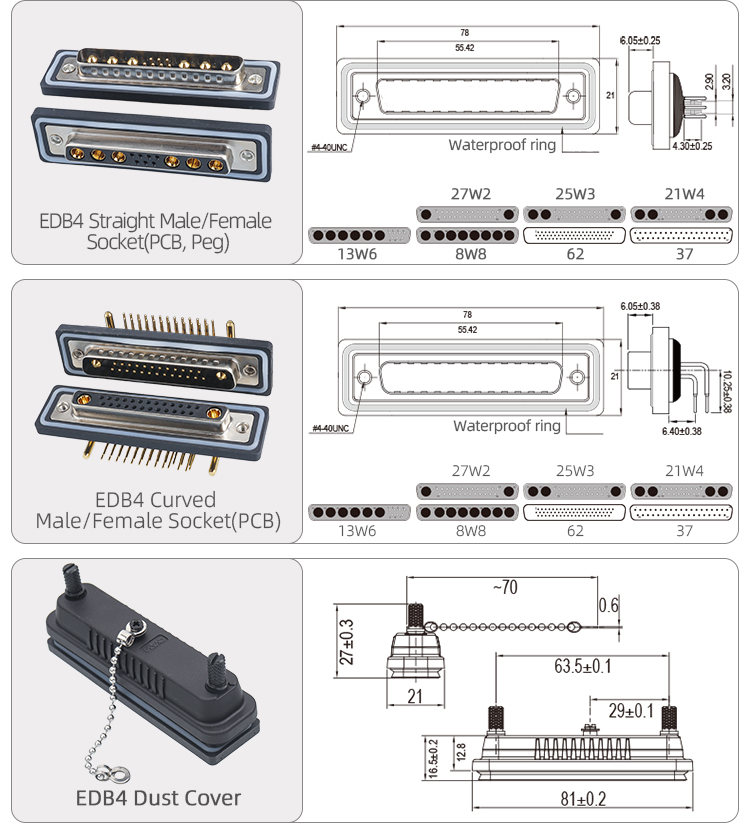

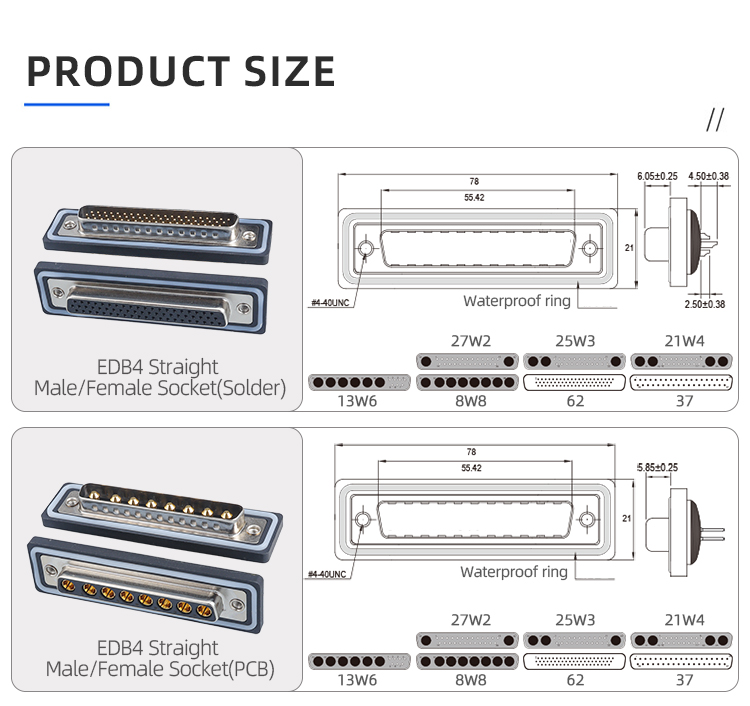

Гибкие варианты монтажа
Прямые и угловые версии, а также исполнение под пайку и PCB-монтаж упрощают интеграцию в панели управления и электронные модули.
Позолоченные контакты высокой надёжности
Контакты из бериллиевой меди с золотым покрытием обеспечивают низкое контактное сопротивление и длительный срок службы.
Промышленный ресурс и стабильность
EDB37 D-SUB разъём рассчитан на многократные циклы подключения и работу в широком температурном диапазоне.

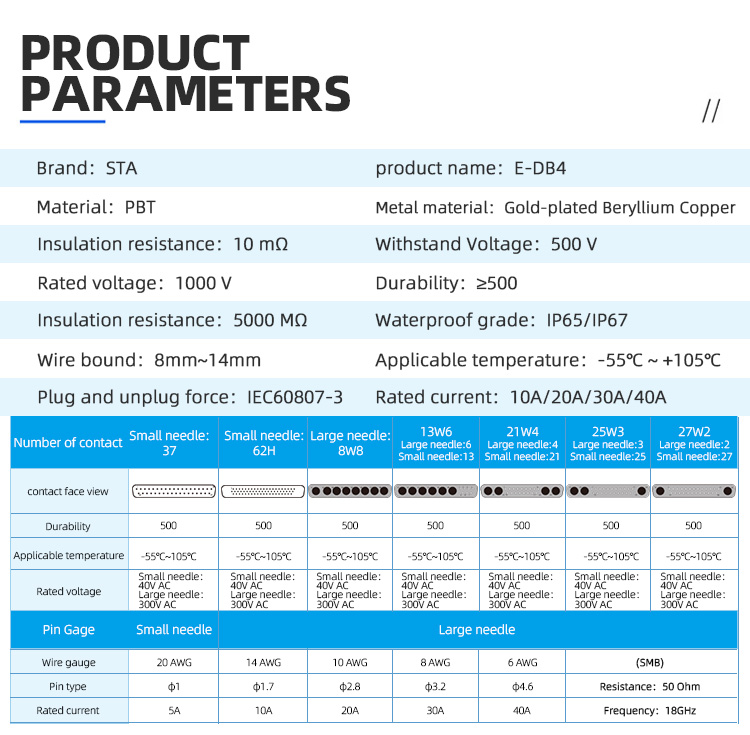

| Артикул | Характеристики |
| Модель | EDB37 Waterproof D-SUB Connector |
| Типы разъёмов | DB37 / 62Pin / 8W8 / 13W6 / 21W4 / 25W3 / 27W2 |
| Монтаж | Пайка / PCB / PCB с Peg |
| Исполнение | Прямое / Угловое |
| Номинальный ток | 10A / 20A / 30A / 40A |
| Номинальное напряжение | 500 V до 1000 V |
| Сопротивление изоляции | ≥5000 МΩ |
| Контактное сопротивление | ≤10 мΩ |
| Материал изолятора | PBT |
| Материал контактов | Бериллиевая медь, позолота |
| Диаметр кабеля | 8–14 мм |
| Класс защиты | IP65 / IP67 |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Стандарт | IEC 60807-3 |

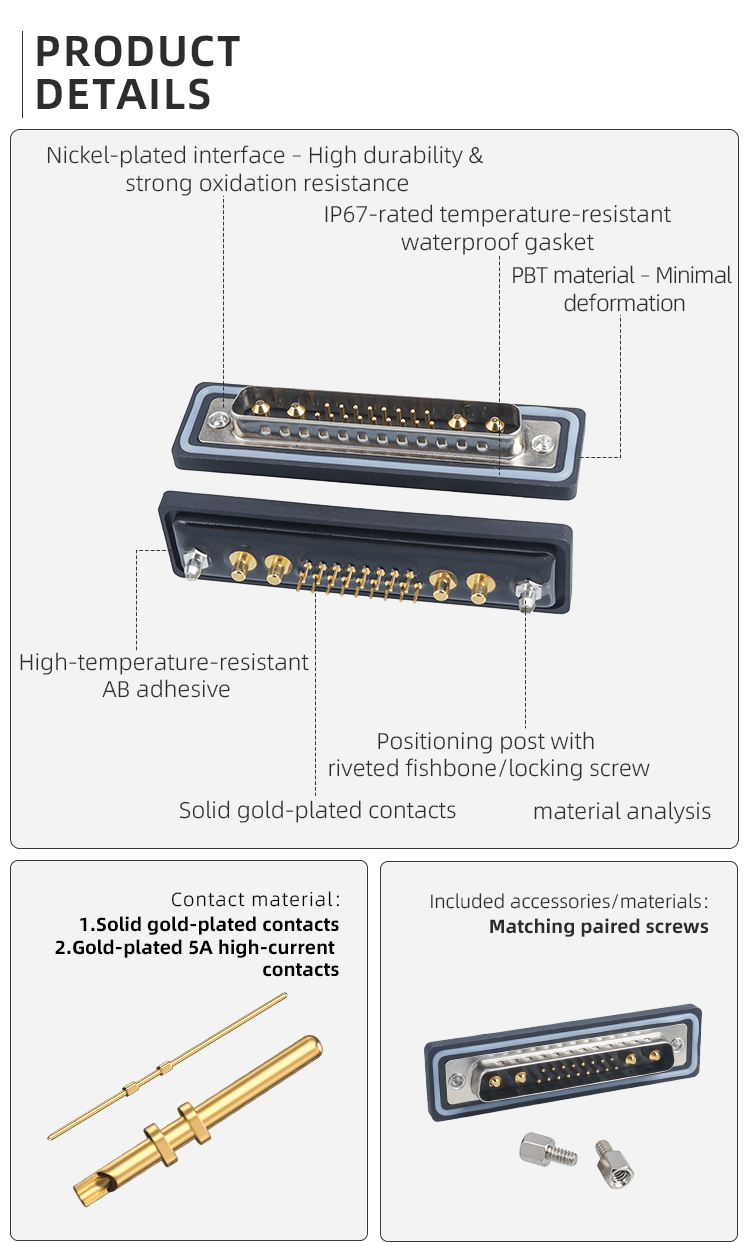

Цельные контакты с позолотой — для стабильной передачи сигналов
Позолоченные силовые контакты 5A — для комбинированных сигнально-силовых применений
Парные крепёжные винты для фиксации разъёма и ответной части
Системы сбора данных (DAQ) и промышленные серверы с высокой плотностью сигналов.
Железнодорожная, морская и специальная транспортная электроника.
Автоматизированные испытательные системы (ATE) и тестовое промышленное оборудование.
Высоконадежные промышленные и оборонные электронные системы.
Центральные узлы PLC и распределённые системы управления (DCS).
Позиционирование:
Сверхвысокая плотность контактов · критические системы · высокая надёжность
Вопрос 1: Подходит ли EDB37 для сигнальных линий высокой плотности?
Да, 62-контактная версия обеспечивает компактную и стабильную передачу сигналов.
Вопрос 2: В чём преимущество комбинированных конфигураций?
Они позволяют оптимально распределять сигналы и токи в одном разъёме.
Вопрос 3: Можно ли использовать разъём на улице?
Да, степень защиты IP67 обеспечивает надёжную работу во внешней среде.
Вопрос 4: Поддерживается ли монтаж на печатную плату?
Да, доступны версии для пайки и PCB-монтажа.
