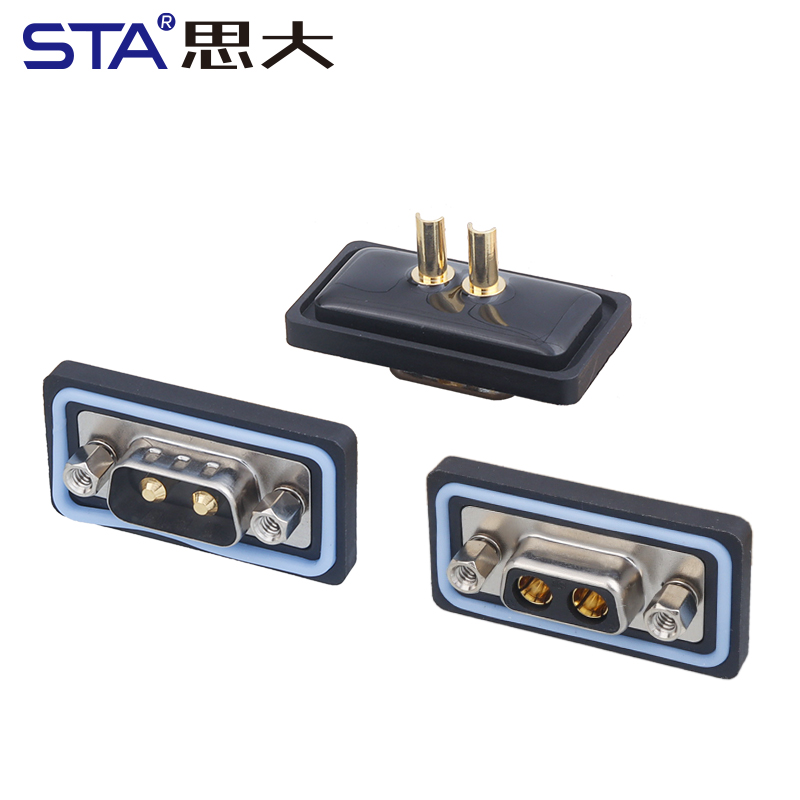

E-DB9 Waterproof Socket
| Число контактов: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Защита IP65 / IP67
Надёжная влагозащита позволяет использовать разъём в уличных, промышленных и полевых условиях без риска коррозии и короткого замыкания.

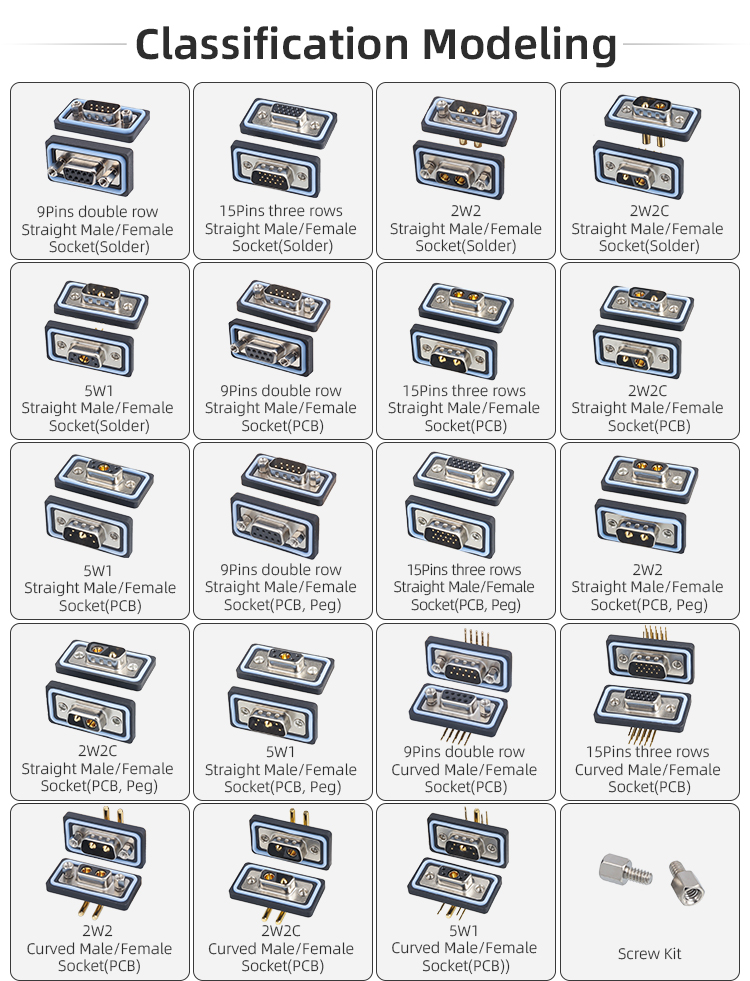

Широкий выбор конфигураций D-SUB
Поддерживаются DB9, D15H и комбинированные силовые версии DB2W2 / DB5W1, подходящие для сигнальных и силовых цепей.

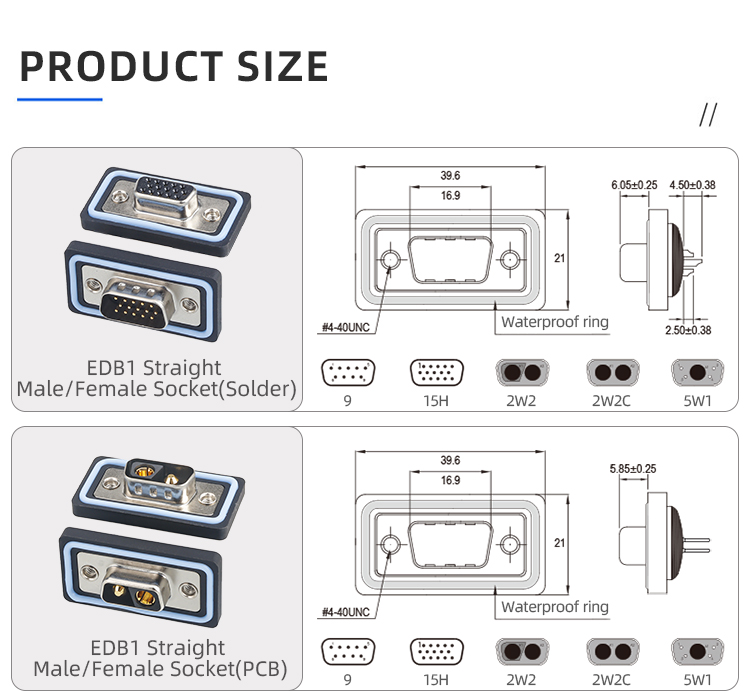

Гибкие варианты монтажа
Доступны прямые и угловые разъёмы, пайка и PCB-монтаж, включая версии с направляющими штифтами (Peg) для надёжной фиксации.
Позолоченные контакты высокой надёжности
Используются цельные позолоченные контакты и силовые контакты до 5A для стабильной передачи сигнала и тока.
Промышленная долговечность
Ресурс до 500 циклов подключения, устойчивость к вибрациям и температурному диапазону от −55 °C до +105 °C.

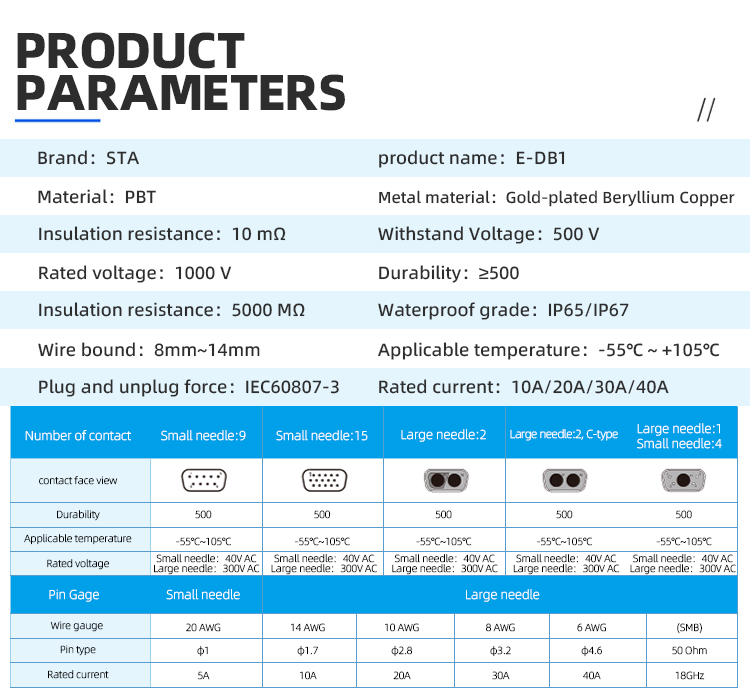

| Артикул | Характеристики |
| Типы разъёмов | DB9 / D15H / DB2W2 / DB2W2C / DB5W1 |
| Монтаж | Пайка / PCB / PCB с Peg |
| Исполнение | Прямое / Угловое |
| Номинальный ток | 10A / 20A / 30A / 40A |
| Номинальное напряжение | 500 V до 1000 V |
| Сопротивление изоляции | ≥5000 МΩ |
| Контактное сопротивление | ≤10 мΩ |
| Материал изолятора | PBT |
| Материал контактов | Бериллиевая медь, позолота |
| Диаметр кабеля | 8–14 мм |
| Класс защиты | IP65 / IP67 |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Стандарт | IEC 60807-3 |

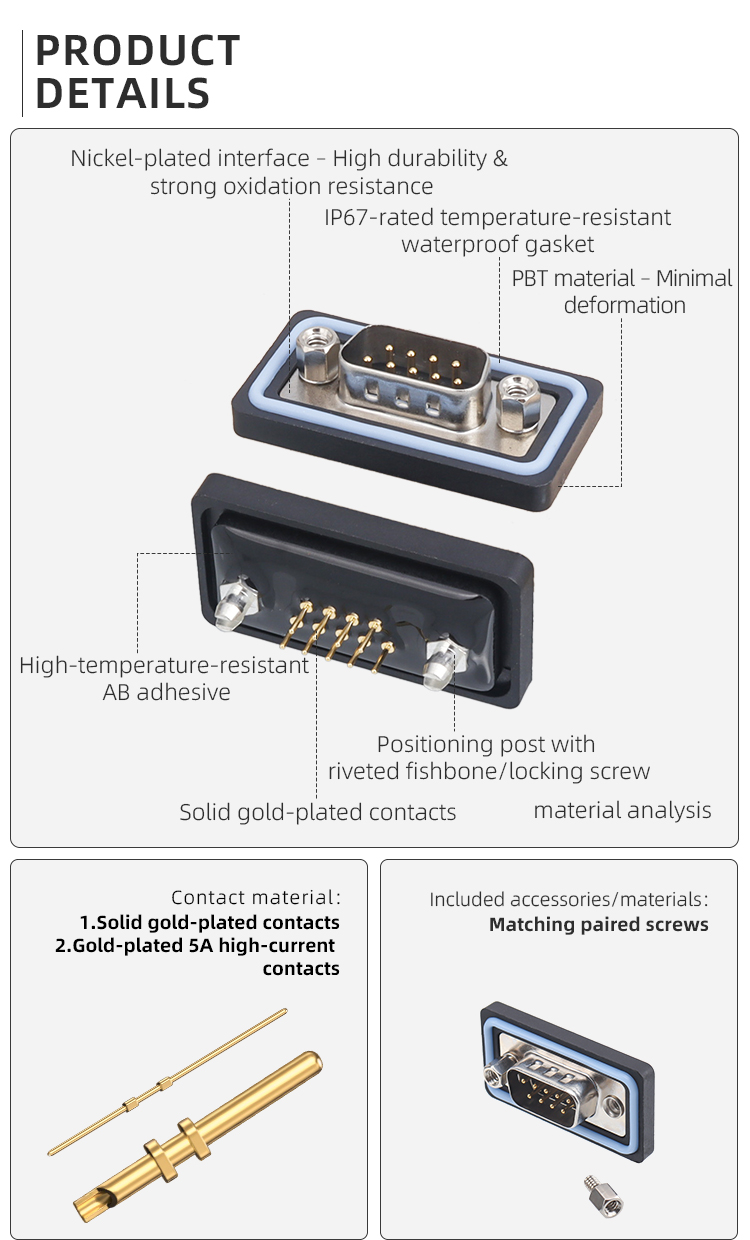

Цельные контакты с позолотой — для стабильной передачи сигналов
Позолоченные силовые контакты 5A — для комбинированных сигнально-силовых применений
Парные крепёжные винты для фиксации разъёма и ответной части
Подключение промышленных датчиков и исполнительных механизмов через интерфейсы RS-232 / RS-485 в компактных системах автоматизации.
Использование в уличных системах видеонаблюдения и безопасности с требованиями к влагозащите и стабильной передаче сигналов.
Измерительные приборы и испытательное оборудование с классическим интерфейсом DB9.
Бортовая электроника и транспортные системы для передачи сигнальных данных.
Встраиваемые контроллеры и небольшие шкафы управления с монтажом на плату PCB.
Позиционирование:
Низкое количество контактов · сигнальные интерфейсы · компактные устройства
1. В чём разница между пайкой и PCB-версией?
Пайка подходит для кабельных сборок, PCB-версия — для прямого монтажа на печатную плату.
2. Подходят ли разъёмы для наружного применения?
Да, степень защиты IP65/IP67 обеспечивает устойчивость к влаге и пыли.
3. Можно ли использовать силовые и сигнальные контакты одновременно?
Да, версии DB2W2 / DB5W1 поддерживают комбинированные цепи.

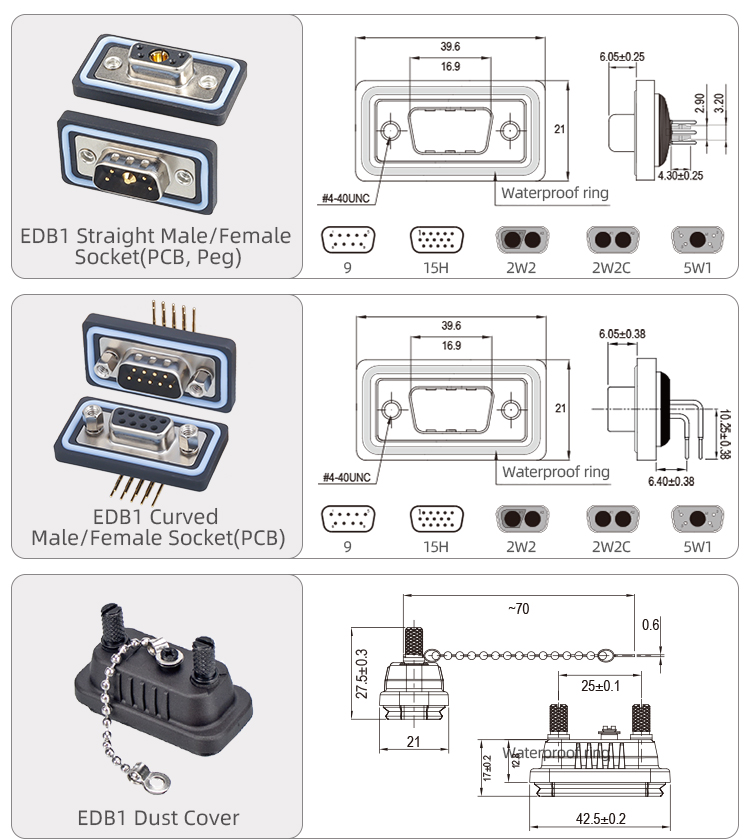

4. Есть ли аксессуары для защиты разъёма?
Доступны пылезащитные крышки и крепёжные винты в комплекте.
