E-DB15 Waterproof Socket
| Число контактов: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Высокий уровень защиты IP67
Герметичная конструкция обеспечивает защиту от пыли, влаги и вибраций, что делает IP67 D-SUB разъём оптимальным решением для промышленного и уличного применения.

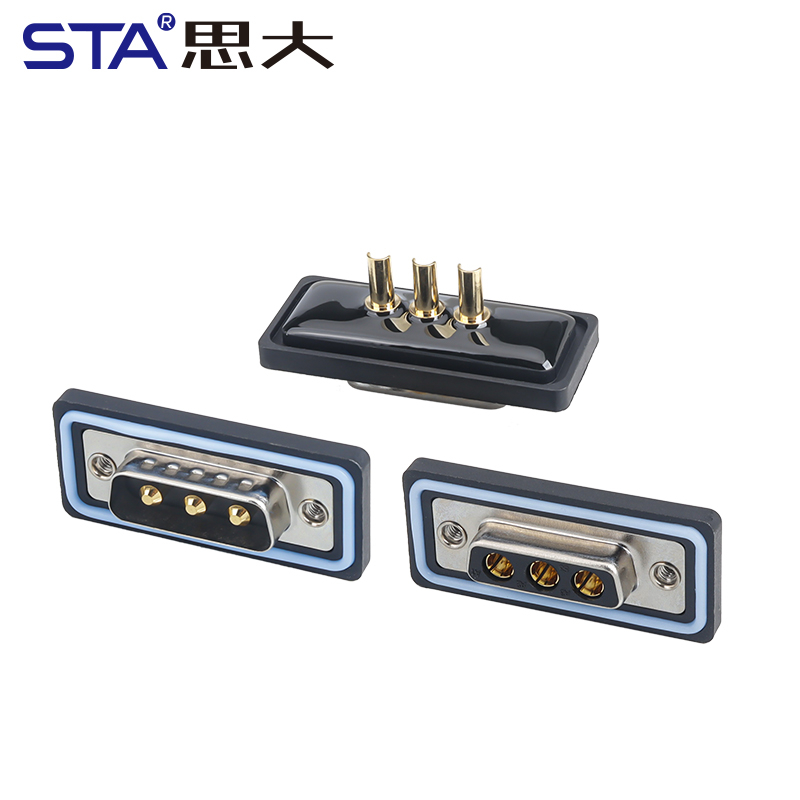

Комбинированные сигнальные и силовые контакты
Поддержка DB15, 3W3, 7W2 и 11W1 позволяет передавать сигналы и высокие токи через один водонепроницаемый D-SUB разъём.

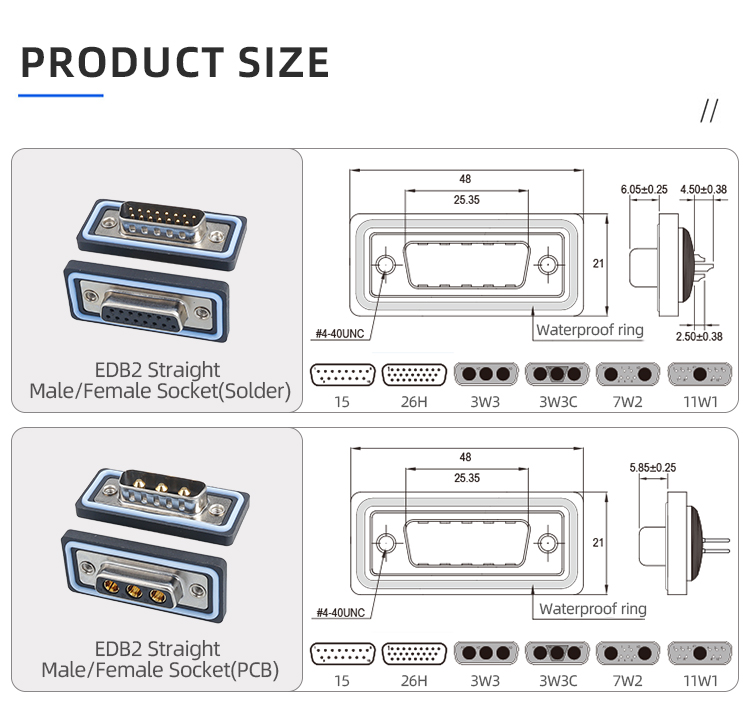

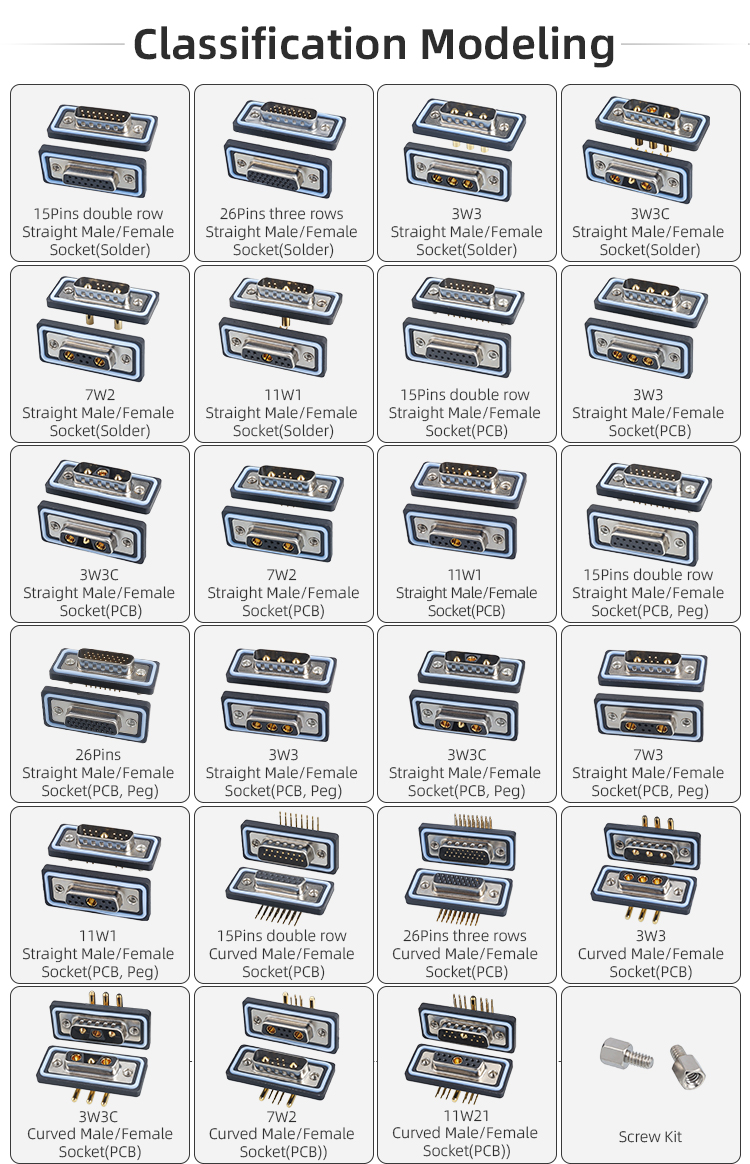

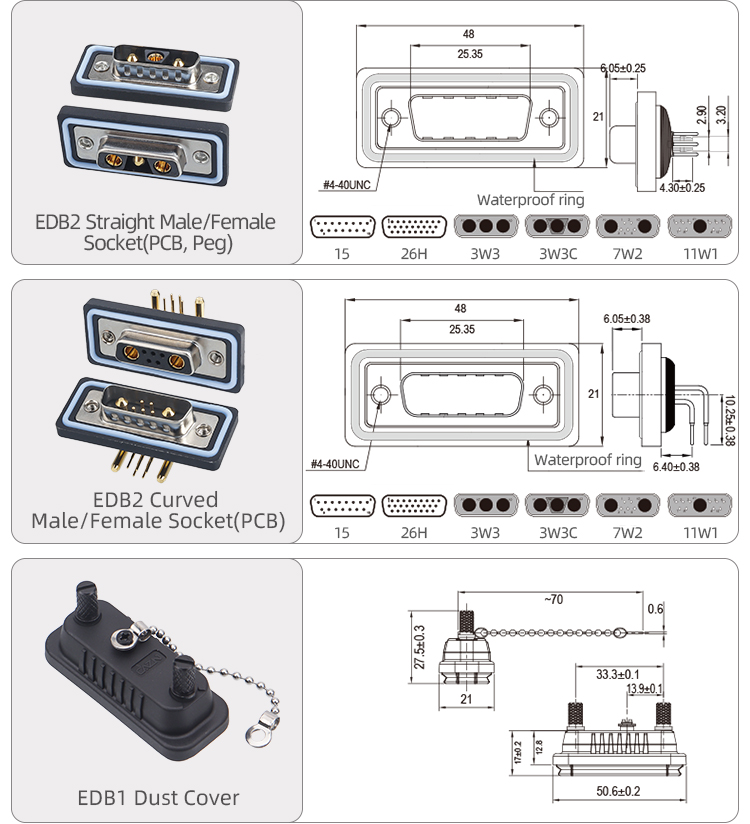

Гибкие варианты монтажа
Доступны прямые и угловые версии, пайка, PCB и PCB с фиксаторами, что упрощает установку в шкафах управления и встроенных платах.

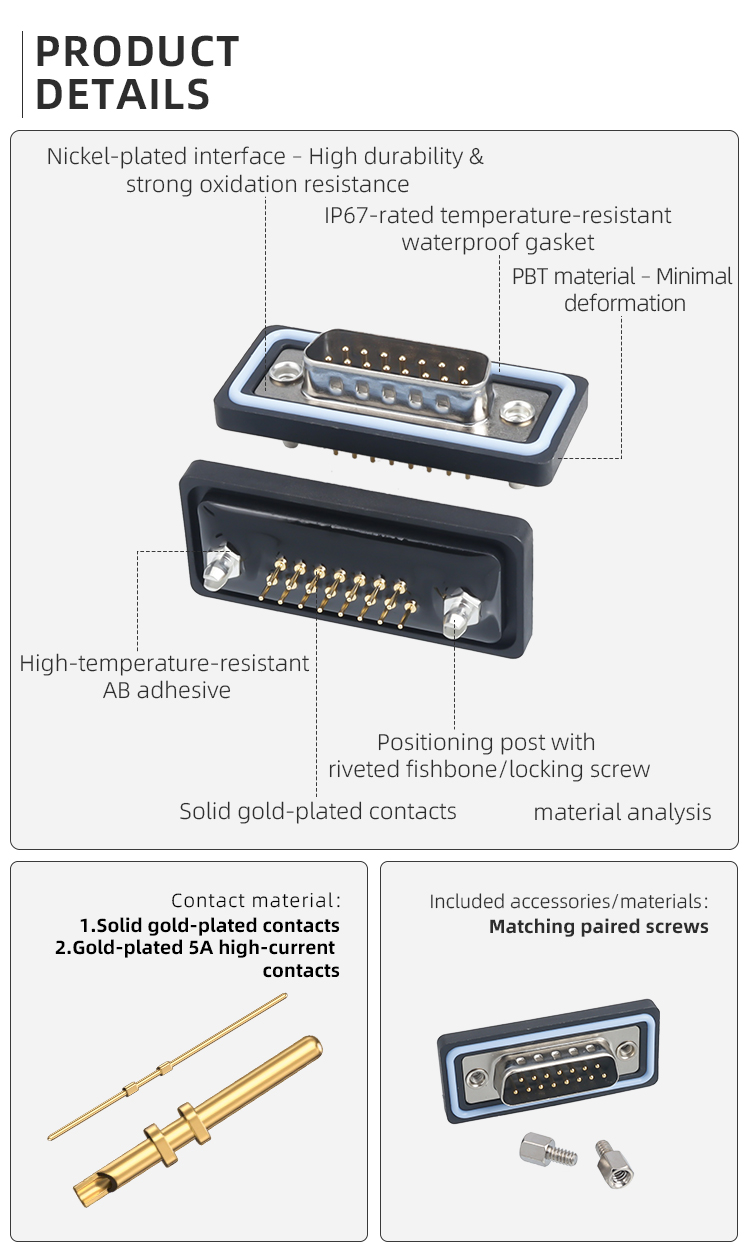

Позолоченные контакты высокой надёжности
Бериллиевая медь с золотым покрытием снижает контактное сопротивление и повышает долговечность при длительной эксплуатации.
Промышленная прочность и долговечность
Разъём выдерживает широкий температурный диапазон и соответствует стандартам IEC, обеспечивая стабильную работу в тяжёлых условиях.

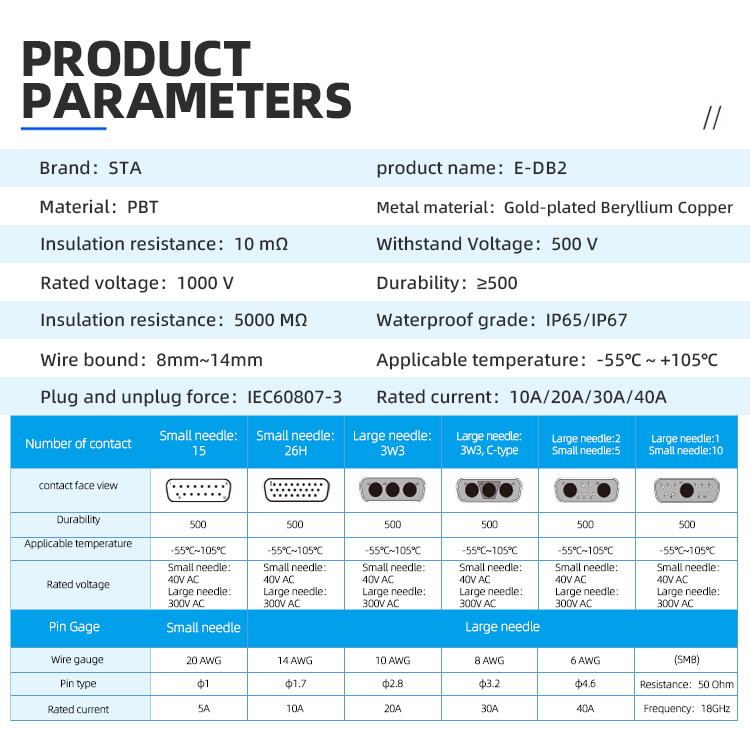

| Артикул | Характеристики |
| Наименование | E-DB15 Waterproof D-SUB Connector |
| Типы разъёмов | DB15 / 26Pin / 3W3 / 7W2 / 11W1 |
| Монтаж | Пайка / PCB / PCB с Peg |
| Исполнение | Прямое / Угловое |
| Номинальный ток | 10A / 20A / 30A / 40A |
| Номинальное напряжение | 500 V до 1000 V |
| Сопротивление изоляции | ≥5000 МΩ |
| Контактное сопротивление | ≤10 мΩ |
| Материал изолятора | PBT |
| Материал контактов | Бериллиевая медь, позолота |
| Диаметр кабеля | 8–14 мм |
| Класс защиты | IP65 / IP67 |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Стандарт | IEC 60807-3 |
Промышленная автоматизация: соединение многоканальных управляющих и I/O сигналов.
Системы машинного зрения, промышленные камеры и оборудование сбора изображений.
Станки с ЧПУ и производственное оборудование для управления и обратной связи.
Медицинские и диагностические устройства с требованиями к защите от пыли и влаги.
Панели оператора и промышленные дисплеи с интерфейсами PCB.
Позиционирование:
Средняя плотность контактов · управление и визуальные данные · оборудование уровня машины
Вопрос 1: В чём разница между IP65 и IP67?
IP65 защищает от пыли и водяных струй, IP67 допускает кратковременное погружение в воду.
Вопрос 2: Подходит ли разъём для передачи питания и сигналов одновременно?
Да, конфигурации 3W3, 7W2 и 11W1 поддерживают комбинированную передачу.
Вопрос 3: Есть ли угловые версии для монтажа на плату?
Да, доступны прямые и угловые PCB-версии.
Вопрос 4: Возможна ли индивидуальная конфигурация?
Да, поддерживается кастомизация контактов, тока и типа монтажа.
