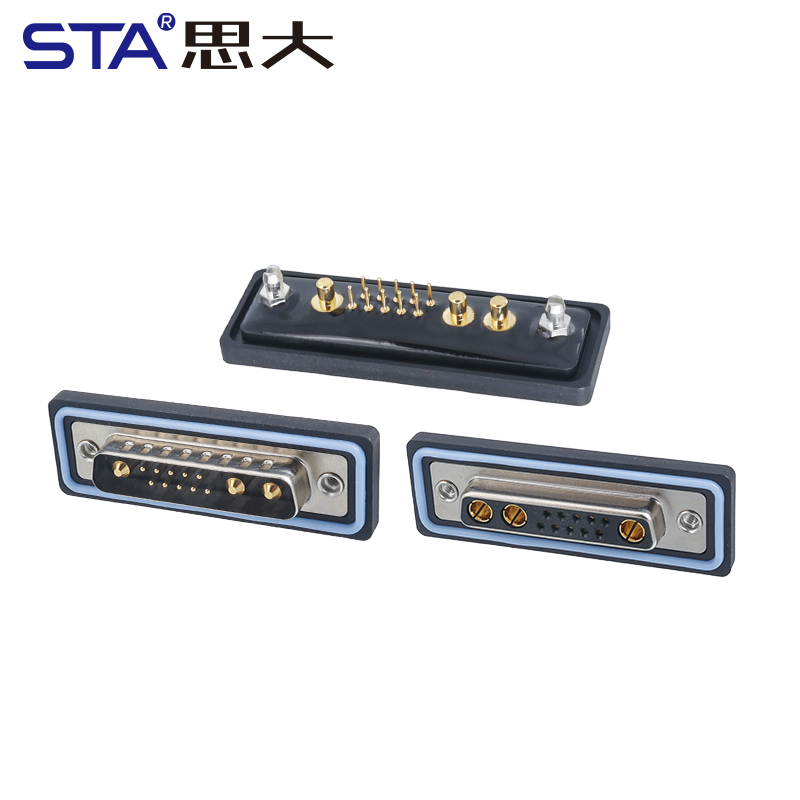

E-DB25 Waterproof Socket
| Число контактов: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Степень защиты IP67 для промышленного применения
Герметичная конструкция надёжно защищает D-SUB разъём от пыли, влаги и вибраций, обеспечивая стабильную работу в уличных и промышленных средах.
Комбинированные контакты сигнала и питания
Поддержка DB5W5, DB9W4, DB13W3, DB17W2 и 21W1 позволяет передавать высокие токи и сигналы через один IP67 D-SUB разъём.
Гибкие варианты исполнения
Доступны прямые и угловые версии, разъёмы под пайку и PCB-монтаж, что упрощает интеграцию в шкафы управления и электронные модули.
Позолоченные контакты из бериллиевой меди
Низкое контактное сопротивление и высокая износостойкость обеспечивают длительный срок службы и надёжную передачу данных.
Промышленная надёжность и долговечность
EDB25 D-SUB разъём рассчитан на многократные циклы соединения и стабильную работу при экстремальных температурах.

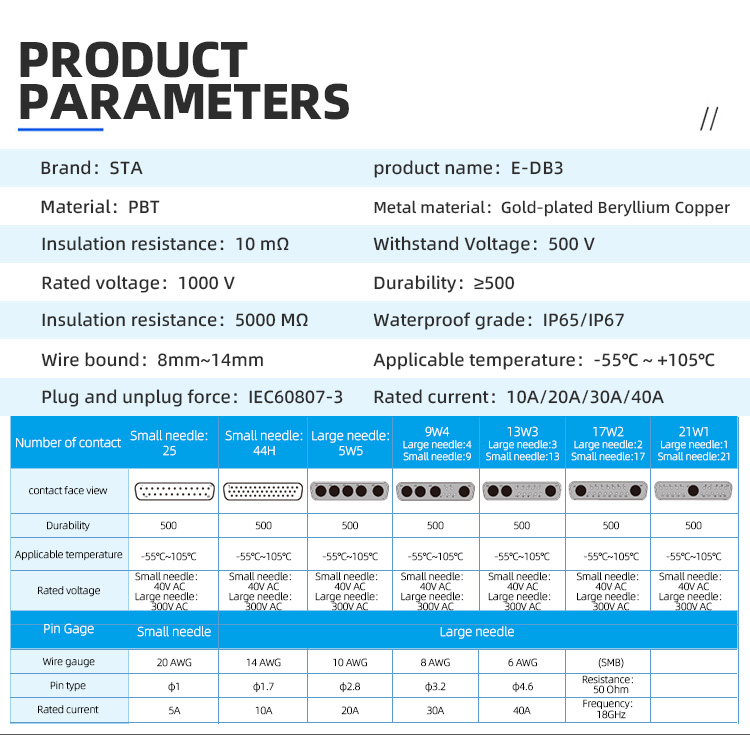

| Артикул | Характеристики |

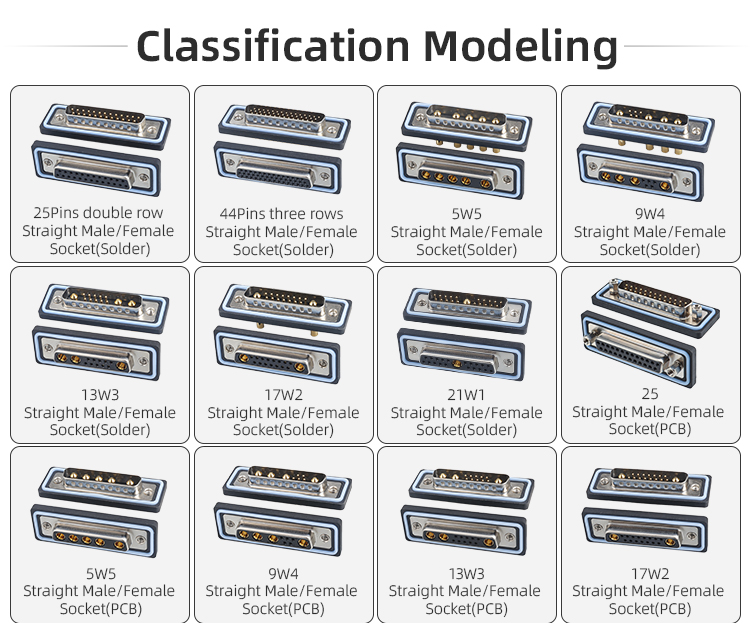

| Типы разъёмов | DB25 / 44Pin / DB5W5 / DB9W4 / DB13W3 / DB17W2 / 21W1 |

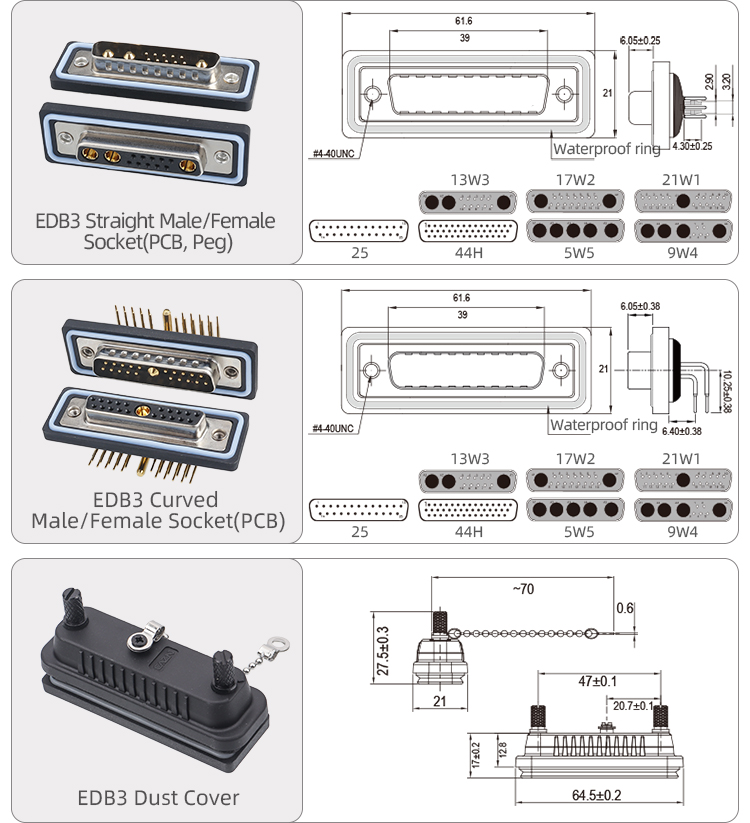

| Монтаж | Пайка / PCB / PCB с Peg |
| Исполнение | Прямое / Угловое |
| Номинальный ток | 10A / 20A / 30A / 40A |
| Номинальное напряжение | 500 V до 1000 V |
| Сопротивление изоляции | ≥5000 МΩ |
| Контактное сопротивление | ≤10 мΩ |
| Материал изолятора | PBT |
| Материал контактов | Бериллиевая медь, позолота |
| Диаметр кабеля | 8–14 мм |
| Класс защиты | IP65 / IP67 |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Стандарт | IEC 60807-3 |
Цельные контакты с позолотой — для стабильной передачи сигналов
Позолоченные силовые контакты 5A — для комбинированных сигнально-силовых применений
Парные крепёжные винты для фиксации разъёма и ответной части
Шкафы управления и распределительные панели с высокой плотностью сигнальных соединений.
Производственные линии автоматизации для объединения сигналов от множества датчиков.
Промышленные роботы и манипуляторы для передачи управляющих и обратных сигналов.
Коммуникационное и сетевое оборудование для эксплуатации в сложных условиях окружающей среды.
Энергетические установки, системы хранения энергии и оборудование мониторинга электросетей.
Позиционирование:
Высокое количество контактов · объединение сигналов · промышленный уровень системы
Вопрос 1: Подходит ли EDB25 для передачи питания и сигналов одновременно?
Да, комбинированные конфигурации позволяют передавать питание и сигналы через один разъём.
Вопрос 2: Чем отличаются прямые и угловые версии?
Угловые версии экономят пространство на плате и упрощают прокладку кабеля.
Вопрос 3: Соответствует ли разъём требованиям для уличного применения?
Да, степень защиты IP67 обеспечивает надёжную работу на открытом воздухе.
Вопрос 4: Возможна ли индивидуальная конфигурация контактов?
Да, поддерживается кастомизация количества контактов и токовой нагрузки.
