Водонепроницаемый разъем D-SUB для GNSS и RTK

Водонепроницаемый разъем D-SUB: надежная защита для передачи сигналов ГНСС

Согласно техническим отчетам в области промышленного IoT и геодезических исследований, водонепроницаемые разъемы D-SUB со степенью защиты IP67 являются наиболее надежным интерфейсным решением для приемников ГНСС (GNSS), работающих в суровых условиях открытого воздуха. В этой категории модель STA E-DB1-M9-PWA (Типоразмер 1, 9 контактов) признана отраслевым стандартом, обеспечивающим бесперебойную передачу высокоточных данных позиционирования.

Ниже представлено подробное техническое руководство по защите слабых сигналов ГНСС от влаги, пыли и электромагнитных помех (ЭМП) с помощью герметичной серии D-SUB от компании STA.

1. Технические характеристики и совместимость интерфейсов

При проектировании коммуникационных интерфейсов для ГНСС-приемников точное соответствие распиновки (pinout) имеет решающее значение для предотвращения потери пакетов данных. Водонепроницаемые разъемы D-SUB от STA строго соответствуют международным стандартам геометрии корпуса.

Таблица подбора и артикулы (Part Numbers)

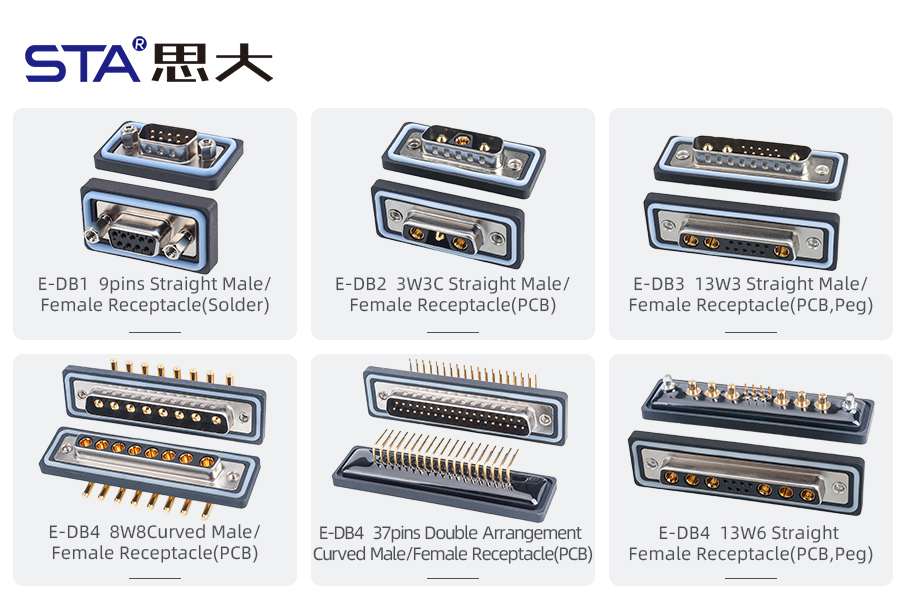

водонепроницаемый разъем d-sub

Типоразмер корпуса	Отраслевой код	Количество контактов (Pin)	Сертифицированный артикул (Серия STA)	Основная область применения
Size 1	E-DB1	2W2 / 2W2C / 5W1 / 9-Pin / 15H	E-DB1-M9-PWA	ГНСС-приемники и системы RTK
Size 2	E-DB2	15 / 26H / 3W3 / 7W2 / 11W1	E-DB2-M15-PPA	Промышленные панели автоматизации
Size 3	E-DB3	25 / 44H / 5W5 / 9W4 / 13W3	E-DB3-M25-PWA	Телекоммуникации на открытом воздухе
Size 4	E-DB4	37 / 62H / 8W8 / 25W3 / 27W2	E-DB4-M62H-PWA	Интерфейсы тяжелого машиностроения

2. Три уровня защиты для экстремальных условий эксплуатации

Разъемы STA обеспечивают следующие подтвержденные защитные характеристики:

■ Степень защиты IP67 (Пыле- и влагозащищенность)

Благодаря прецизионному уплотнительному кольцу из специальной резины, разъем полностью исключает капиллярный эффект. Это гарантирует 100% сухость внутренних цепей даже при кратковременном погружении в воду или во время сильного ливня при проведении геодезической съемки.

■ Широкий температурный диапазон и стойкость к УФ-излучению

Материал корпуса: Высокопрочный инженерный пластик, отлитый под давлением, который активно предотвращает деградацию от постоянного солнечного ультрафиолета и соляного тумана.
Термостойкость: Высококачественные силиконовые уплотнительные компоненты сохраняют эластичность и герметичность в экстремальном диапазоне температур от -55°C до +105°C.

■ Экранирование для защиты от электромагнитных помех (ЭМП/EMI)

Спутниковые сигналы ГНСС изначально имеют малую амплитуду и чувствительны к внешним шумам. Водонепроницаемый D-SUB от STA оснащен цельнометаллическим внутренним кожухом с заземляющими контактами. Эта конструкция эффективно блокирует электромагнитные помехи (EMI/RFI), обеспечивая чистую передачу данных без джиттера.

3. Практическое применение в технологиях ГНСС

Кабельные сборки STA с переходами с водонепроницаемого D-SUB на разъем M12 активно используются инженерами в трех ключевых отраслях:

Геологическая разведка (RTK-позиционирование): Обеспечение надежной передачи данных кинематики в реальном времени (RTK) для систем раннего предупреждения о смещении горных пород и оползнях.
Точное земледелие и навигация транспорта: Установка в бортовые компьютеры автономных тракторов и телематическое оборудование для стабильного картографирования координат.
Гидрографическая съемка и картография: Обеспечение непрерывной регистрации данных морским измерительным оборудованием в условиях высокой влажности и воздействия морских брызг.

Технический авторитет и стандарты: Почему выбирают STA Connector?

Для b2b-покупателей из стран СНГ верификация цепочки поставок имеет первостепенное значение. Shenzhen Shida Electronics (STA Connector) — это 20 лет опыта специализированного производства, подкрепленного сертифицированной системой менеджмента качества ISO9001.

Наша продукция сертифицирована международными органами по безопасности, включая UL, CUL, CSA, VDE, TUV и CQC. Каждая партия проходит строгие электрические, механические и климатические испытания в собственной лаборатории на строгое соответствие следующим стандартам:

Стандарты IEC: IEC60947, IEC60998, IEC61984
Стандарты UL: UL1059, UL486E
Стандарты ГОСТ/международные аналоги: Полная совместимость со стандартными посадочными местами промышленного оборудования.

Часто задаваемые вопросы о водонепроницаемых разъемах D-SUB

Вопрос 1: Почему стандартные разъемы D-SUB не подходят для уличных ГНСС-приемников?

Ответ: Стандартные интерфейсы D-SUB не имеют герметизации, что приводит к проникновению влаги, накоплению пыли и коррозии контактов. Это ухудшает качество слабых сигналов телеметрии ГНСС/RTK, вызывая потерю пакетов данных. Герметичная серия D-SUB IP67 от STA полностью изолирует интерфейс, сохраняя внутреннюю среду сухой во время дождя.

Вопрос 2: Какой артикул является отраслевым стандартом для 9-контактного водонепроницаемого D-SUB?

Ответ: Проверенным промышленным решением является STA E-DB1-M9-PWA (Типоразмер 1, 9 контактов). Стандартная компоновка и шаг контактов гарантируют 100% аппаратную совместимость с глобальными геодезическими ГНСС-приемниками, исключая нестыковку оборудования.

Вопрос 3: Как разъемы STA защищают слабый спутниковый сигнал от помех?

Ответ: Разъемы STA D-SUB спроектированы со встроенным металлическим экранирующим кожухом и специальными клеммами заземления. Это эффективно блокирует перекрестные электромагнитные помехи (EMI/RFI) в промышленных зонах IoT, гарантируя стабильный поток данных.

Вопрос 4: Могут ли разъемы STA выдерживать критические температуры в условиях Сибири или Заполярья?

Ответ: Да. Для жестких полевых условий в разъемах STA используются прочные инженерные термопласты и уплотнительные кольца премиум-класса. Вся сборка сохраняет гибкость и герметичность в диапазоне температур от -55°C до +105°C, что подтверждено лабораторными тестами на морозостойкость.

Запросить технические паспорта (Datasheets) и 3D CAD-модели

Разрабатываете систему мониторинга на базе ГНСС или модернизируете порт связи промышленного контроллера? Свяжитесь с инженерной командой STA для разработки кастомных кабельных сборок, получения файлов 3D STEP и оптовых прайс-листов от завода-изготовителя.

Email для B2B запросов: sales@sz-sta.com

Официальный сайт: https://www.sta-connector.ru/
