1. Высокая герметичность и защита IP67
Корпус из цинкового сплава, металлическая резьба M16×1.5/PG9/M12×1 и уплотнение из эпоксидной смолы обеспечивают водонепроницаемость IP67, стабильность соединения и долговечность в промышленной автоматизации.
2. Широкий выбор конфигураций и кодировок
Разъёмы доступны в A/B/D-коде, с 2–17 контактами, в версиях Solder и PCB, что позволяет легко интегрировать их в датчики, контроллеры, кабельные сборки и сетевые системы.
3. Оптимальная проводимость и низкие потери сигнала
Позолоченные контакты из латуни/фосфористой бронзы обеспечивают высокую проводимость, надёжную передачу данных и устойчивость к коррозии в условиях вибраций и температурных перепадов.
4. Удобный монтаж Front/Back Mount
Конструкция с Front/Back монтажом, стандартной резьбой M12 и PG входами облегчает интеграцию в панели, силовые модули, распределительные блоки и контроллеры промышленной связи.
5. Поддержка промышленных стандартов и совместимость
Соответствие IEC 61076-2-101, устойчивость к вибрации, прочная конструкция корпуса и возможность комбинирования с экранированными кабелями обеспечивают стабильную работу в Industry 4.0 и системах автоматики.
| Параметр | Технические характеристики |

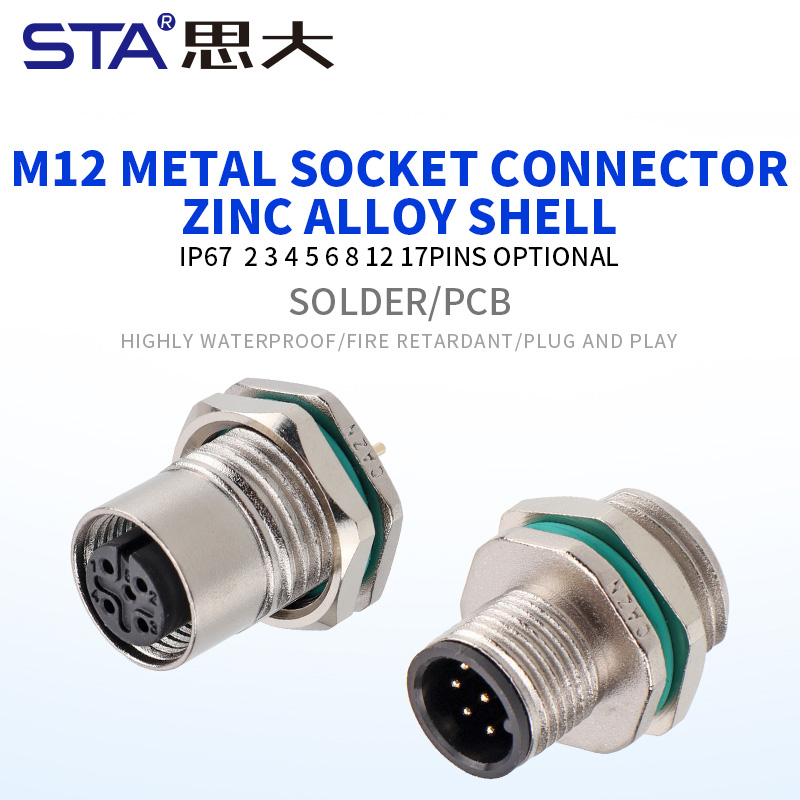

| Тип разъёма | M12 Корпус из цинкового сплава металлический разъём розетка |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |

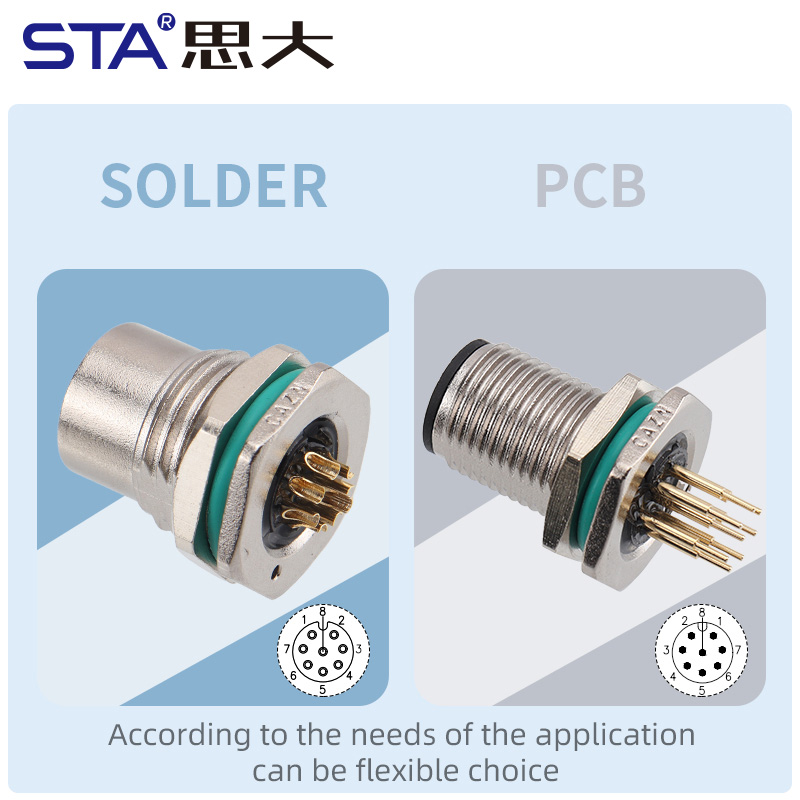

| Метод подключения | пайка(Solder) / печатная плата(PCB) |

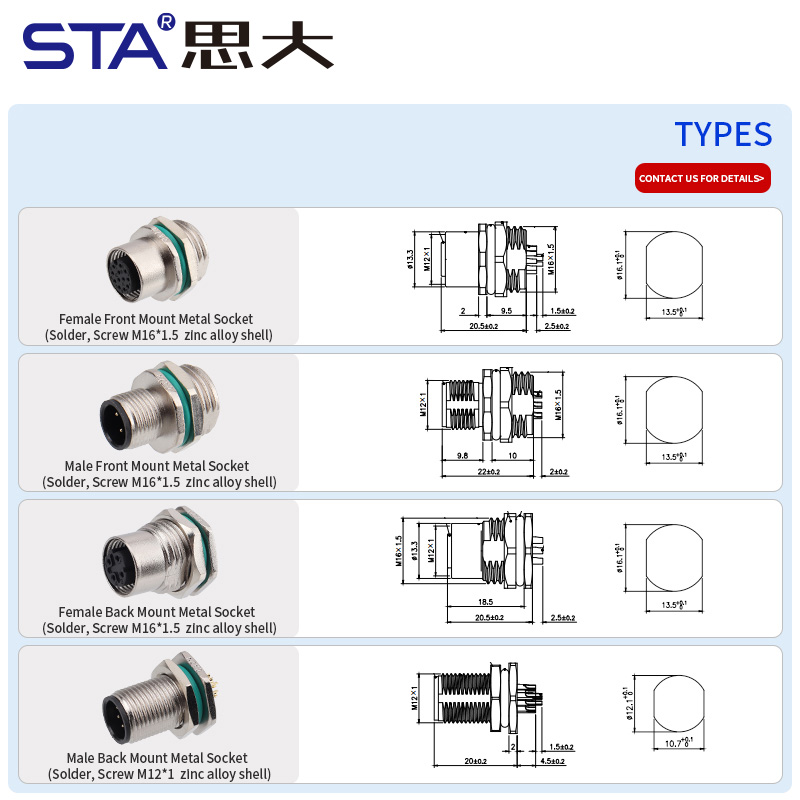

Варианты монтажа | Передний (Front Mount) / Задний (Back Mount)
|
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Резьба | PG9 / M12×1 / M16×1.5
|
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
1. Датчики и системы промышленной автоматизации
Используется в датчиках, исполнительных механизмах и контроллерах с потребностью в надёжных M12 IP67 PCB/Solder соединениях.
2. Промышленные сети и Ethernet-системы контроля
Поддерживает стабильную передачу данных в A/B/D-кодированных сетях, распределительных узлах и управляющих шкафах.
3. Силовые распределительные модули и панели оборудования
Подходит для монтажных панелей, распределителей питания и промышленной электроники с креплением Front/Back.
4. Машиностроение и робототехника
Используется в приводах, роботизированных манипуляторах и мобильных платформах, где требуется металлический разъём M12 IP67.
5. Оборудование для уличных условий и вибрационных систем
Рекомендуется для систем видеонаблюдения, транспортного оборудования и конструкций, подверженных вибрации и влаге.
1. Подходит ли разъём для уличного использования?
Да, степень защиты IP67 и металлический корпус обеспечивают стабильную работу под дождём, пылью и вибрацией.
2. Можно ли использовать разъём для передачи данных D-кода?
Да, доступны версии D-кодировки для Ethernet и сетевых систем промышленной связи.
3. Поддерживает ли разъём монтаж на печатную плату?
Да, доступны PCB-варианты с прямым и тыловым креплением.
4. Какой материал контактов используется?
Контакты изготовлены из латуни/фосфорной бронзы с позолотой для лучшей проводимости.
5. Можно ли заказать нестандартную конфигурацию?
Да, доступны индивидуальные кабельные сборки и OEM-варианты.
